HASZNÁLATI ÚTMUTATÓ BGM1022 Ferm

HU Eredeti használati utasítás fordítása 52
CS Překlad původního návodu k používání 56
SL Prevod izvirnih navodil 60
PL Tłumaczenie instrukcji oryginalnej 64
RU Перевод исходных инструкций 69
EL Μετάφραση του πρωτοτύπου των οδηγιών χρήσης 74
МК Превод на оригиналниот инструкции. 79

6 5 4 15 10 11 9 3 13 2 12 14 7 15 Fig. A

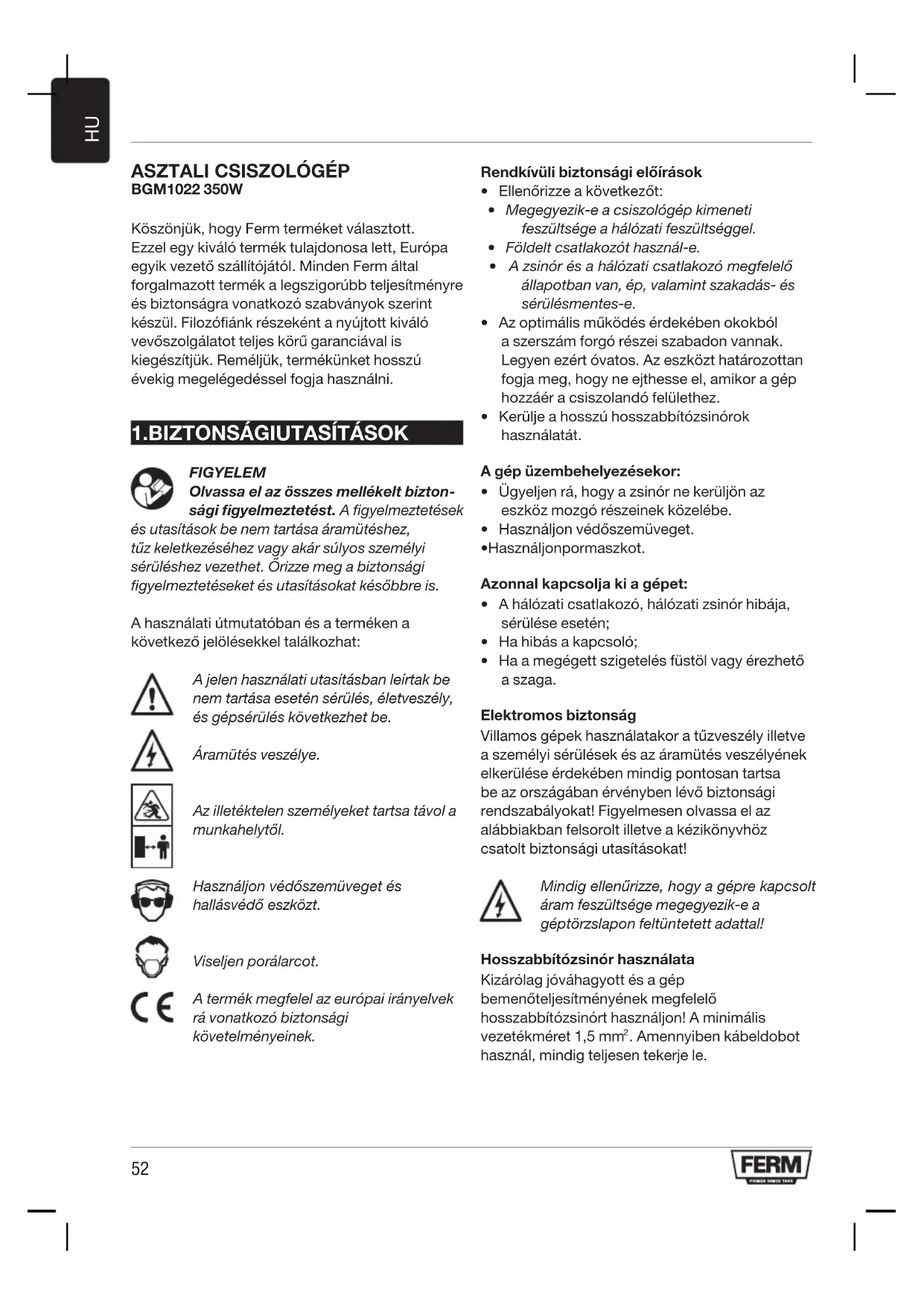

Köszönjük, hogy Ferm terméket választott. Ezzel egy kiváló termék tulajdonosa lett, Európa egyik vezető szállítójától. Minden Ferm által forgalmazott termék a legszigorúbb teljesítményre és biztonságra vonatkozó szabványok szerint készül. Filozófiánk részeként a nyújtott kiváló vevőszolgálatot teljes körű garanciával is kiegészítjük. Reméljük, termékünket hosszú évekig megelégedéssel fogja használni.

1.BIZTONSÁGIUTASÍTÁSOK

FIGYELEM

Olvassa el az összes mellékelt bizton- sági figyelmeztetést. A figyelmeztetések

és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Őrizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.

A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:

A jelen használati utasításban leírtak be nem tartása esetén sérülés, életveszély, és gépsérülés következhet be.

Áramütés veszélye.

Az illetéktelen személyeket tartsa távol a munkahelytöl.

Használjon védőszemüveget és hallásvédő eszközt.

Viseljen porálarcot.

A termék megfelel az európai irányelvek rá vonatkozó biztonsági követelményeinek.

Rendkívüli biztonsági előírások

• Ellenőrizze a következőt:
- Megegyezik-e a csiszológép kimeneti feszültsége a hálózati feszültséggel.
• Földelt csatlakozót használ-e.
- A zsinór és a hálózati csatlakozó megfelelő állapotban van, ép, valamint szakadás- és sérülésmentes-e.
- Az optimális működés érdekében okokból a szerszám forgó részei szabadon vannak. Legyen ezért óvatos. Az eszközt határozottan fogja meg, hogy ne ejthesse el, amikor a gép hozzáér a csiszolandó felülethez.
- Kerülje a hosszú hosszabbítózsinórok használatát.

A gép üzembehelyezésekor:

• Ügyeljen rá, hogy a zsinór ne kerüljön az eszköz mozgó részeinek közelébe.
• Használjon védőszemüveget.
• Használjonpormaszkot.

Azonnal kapcsolja ki a gépet:

• A hálózati csatlakozó, hálózati zsinór hibája, sérülése esetén;
  • Ha hibás a kapcsoló;
• Ha a megégett szigetelés füstöl vagy érezhető a szaga.

Elektromos biztonság

Villamos gépek használatakor a tűzveszély illetve a személyi sérülések és az áramütés veszélyének elkerülése érdekében mindig pontosan tartsa be az országában érvényben lévő biztonsági rendszabályokat! Figyelmesen olvassa el az alábbiakban felsorolt illetve a kézikönyvhöz csatolt biztonsági utasításokat!

Mindig ellenűrizze, hogy a gépre kapcsolt áram feszültsége megegyezik-e a géptörzslapon feltüntetett adattal!

Hosszabbítózsinór használata

Kizárólag jóváhagyott és a gép bemenőteljesítményének megfelelő hosszabbítózsinórt használjon! A minimális vezetékméret 1,5 mm². Amennyiben kábeldobot használ, mindig teljesen tekerje le.

Azonnal kapcsolja ki a gépet:

• A hálózati csatlakozó, hálózati zsinór hibája, sérülése esetén;
  • Ha hibás a kapcsoló;
• Ha a megégett szigetelés füstöl vagy érezhető a szaga.

2. GÉP ISMERTETÉSE

Rendeltetése

A csiszológép kombinált gép a vízszintes és függőleges szalag csiszológép minden előnyével. Az erős öntöttvas és acélváz révén a gép mindenfajta csiszolásra alkalmas.

Műszaki adatok

Feszültség 230-240 V, 50 Hz
Teljesítményfelvétel	350W
S2= 30 min*
Csiszolószalag fordulatszám, 292m/minamikor nincs terhelés alatt
Csiszolókorong fordulatszám, 1450 /minamikor nincs terhelés alatt
Csiszolószalag mérete 915 x 100 mm
Csiszolókorong mérete ∅150 mm
Súly 12.2 kg
Lpa (hangnyomás) 77+3 dB(A)
Lwa (hangteljesítmény) 90+3 dB(A)

*S2= Maximális működési időszak 350 W kapacitással

Rezgésszint

Az ezen felhasználói kézikönyv végén megadott rezgés-kibocsátási szint mérése az EN 60745 szabványban meghatározott szabványosított teszttel összhangban történt; ez egy eszköznek egy másik eszközzel történő összehasonlítására, illetve a rezgésnek való kitettség előzetes felmé-résére használható fel az eszköznek az említett alkalmazásokra történő felhasználása során.

• az eszköznek eltérő alkalmazásokra, vagy eltérő, illetve rosszul karbantartott tartozékokkal történő felhasználása jelentősen emelheti a kitettség szintjét.
• az idő, amikor az eszköz ki van kapcsolva, vagy amikor ugyan működik, de ténylegesen nem végez munkát, jelentősen csökkentheti a kitettség szintjét.

Az eszköz és tartozékai karbantartásával, kezének melegen tartásával, és munkavégzésének megszervezésével védje meg magát a rezgések hatásaitól.

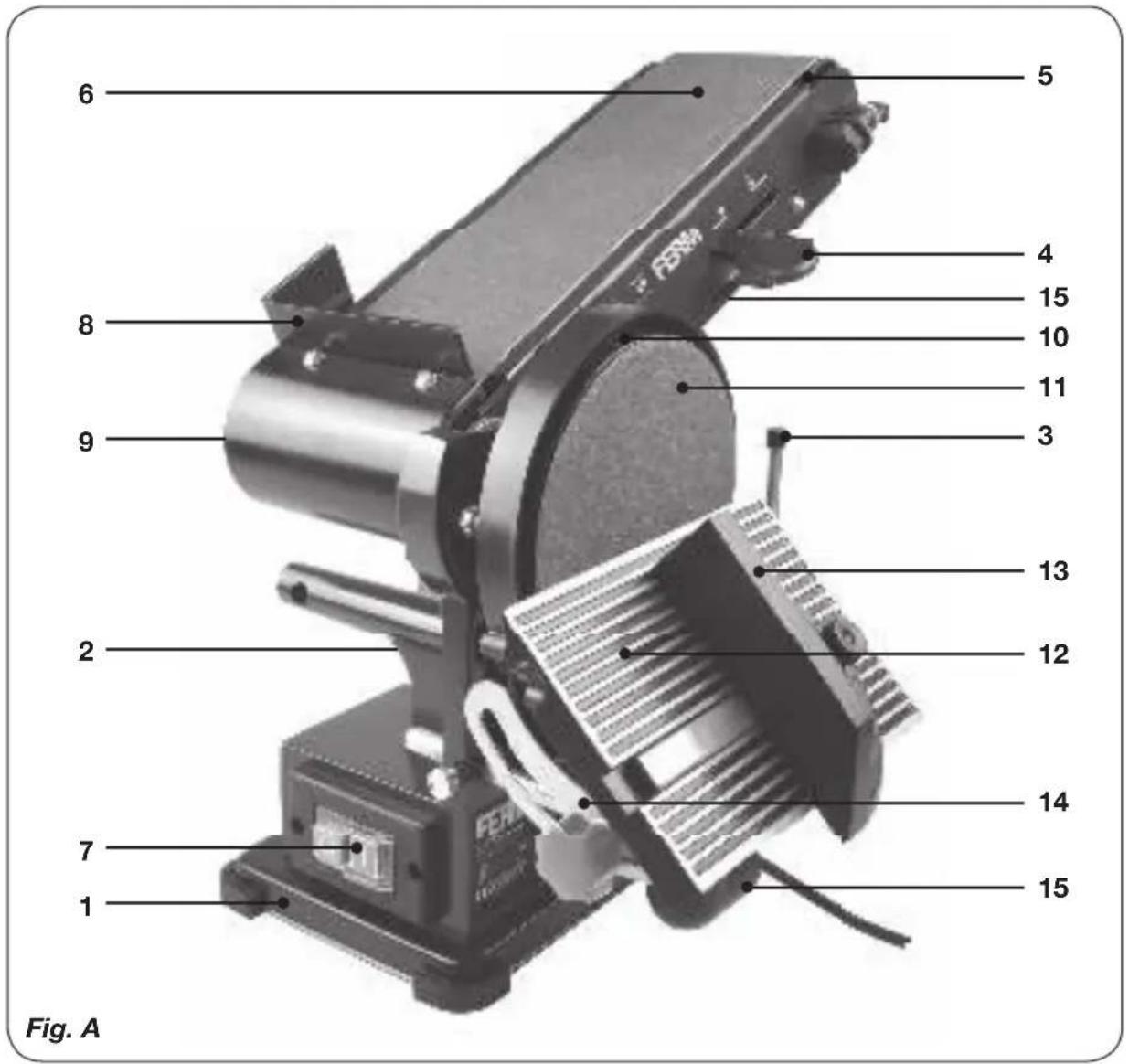

Leírás

A szövegbeli számok a 2-5 oldal képeire utalnak.

1. Acélváz
2. Villanymotor
3. Munkadarab vezetők, párhuzamos és oldal
4. Feszítő kar (a szalag feszítésére)
5. Vezető henger
6. Csiszolószalag
7. Főkapcsoló
8. Szalagvezető
9. Meghajtó henger
10. Alumínium korong a korong csiszoláshoz
11. Csiszolókorong
12. Tárgy asztal
13. Szögbeállító fokbeosztás
14. Tartókar
15. Porszívó-csatlakozó

3. ÖSSZESZERELÉS

Használatbavétel

Kerülje a hosszú hosszabbítózsinórok használatát. Ügyeljen rá, hogy a gép körül elegendő hely maradjon a csiszolandó munkadarab számára.

Szerelés

• Állítsa fejre a acélvázat és nyomja a acélváz talpába (1) a négy gumi lábat.
• A acélvázat, az alumínium tárcsát (10) és a tárgyasztalt (12) külön-külön csomagolva szállítjuk

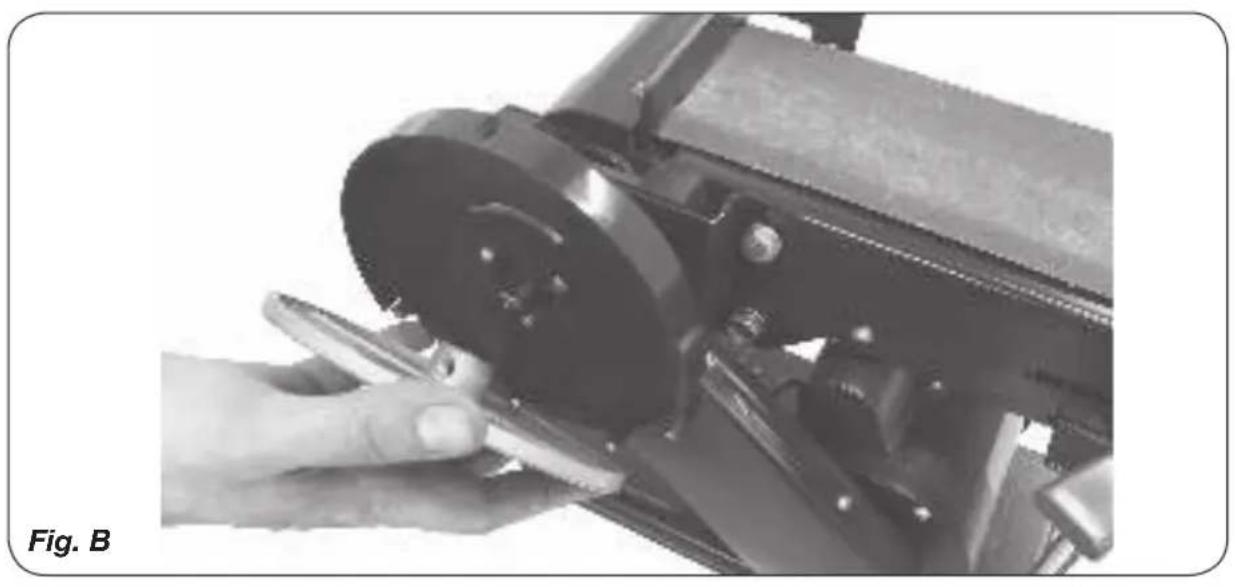

• Csúsztassa az alumínium tárcsát a tengelyre és szorítsa oda a tárcsát a belső hatszögkulccsal a tárcsa oldalán (B-D Ábra).
• Helyezze a tárgyasztalt (12) a tengellyel az acélvázba és erősítse oda a tárgyasztalt a inbuszkulccsal az acélváz oldalán. Ellenőrizze egy 90°-os fémderékszög segítségével a tárgyasztalon hogy a beállítási szög 90°-os-e (E Ábra).

• Szükség esetén állítsa be a szöget a fokbeosztás mutatójának csavarásával.

• A szintén külön szállított szögbeállító fokbeosztás (12) a tárgyasztalra (13) helyezhető. A Szögbeállító fokbeosztás (13) segítségével pontosan beállítható a csiszolás szöge.

• A szalagos csiszológép vezetője (8) az ékszíj védőelemének legfelső csapszegére helyezhető. Ezen a módon a munkaeszköz stabil lesz és komoly veszély nélkül tartható a csiszolószalaghoz.
• Csatlakoztassa a porszívót a porszívócsatlakozókhoz (15).

Hogy elkerülje, hogy a munkadarab vagy ujja a tárgyasztal (12) és a csiszolótárcsa (11) közé kerüljön, a tárgyasztal (12) és a csiszolótárcsa (11) közötti távolság ne legyen több 1,6 mm-nél.

A csiszolópapír kiválasztása

A durva csiszolópapír (60-es szemcse) általában a legtöbb anyagot eltávolítja, a befejezéshez pedig a finom csiszolópapír (150-as szemcse) használható. Ha a felszín egyenetlen, kezdje a munkát a durva csiszolópapírral, és addig folytassa, amíg egyenletessé nem válik. Ezután használjon közepesen durva papírt (100-as szemcse), hogy az első papír után ottmaradt karcokat eltávolítsa, végül finom csiszolópapírral (150-as szemcse) fejezze be a munkát. Addig folytassa a csiszolást, amíg a felszín teljesen sima nem lesz.

A csiszolópapír felhelyezése

F - H Ábra

A csiszológépet és a csiszolótárcsát maga felé fordítva mozdítsa a csiszolószalagot jobbról balra a gép felső részén. Ezzel a forgatási iránnyal a munkadarab a vezető jobb oldalához nyomódik. A csiszolószalag megfelelő irányú mozgását nyíl mutatja a belső oldalon (lásd az ábrát). Ahol nem szerepel nyíl, a csiszolópapírt úgy kell felhelyezni, hogy az illesztés magasabb része a szalag forgási iránya felé álljon. Ügyeljen tehát arra, hogy a csiszolószalagot a megfelelő módon helyezze fel. A gép 100 x 915 mm-es csiszolószalaggal működik (7-es ).

• Húzza ki a csatlakozót a fali csatlakozóból.

• Tolja a feszítő kart egészen jobbra, hogy megszűnjön a feszítő erő a vezető hengerekre (4).

• Csúsztassa a gép hátuljáról az új csiszolószalagot a két vezető hengerre.

• Tolja a feszítő kart egészen balra. A csiszolószalag ekkor a vezető hengerekre simul.
• Csavarja a szárnyas anya segítségével a jobb oldali vezető hengert pontosan derékszögben a csiszolófogak pályájára. A szalg futását akkor állította be, amikor a csiszolószalag oldalai egyenletesen mozognak az alátétlapon.

A csiszolótárcsa

D Ábra

A csiszolótárcsához 150 mm átmérőjű papír- vagy anyaglapokat kell használni. A csiszolólapok öntapadóak.

A csiszolószalag függőleges feltétele I Ábra

A csiszolószalag nagyobb rugalmassága érdekében használható a csiszolószalag alsó oldala, mert itt nem található alátét lap. Hogy ez az alsó rész könnyen elérhető legyen, a csiszolószalagot függőlegesen lehet felhelyezni.

• Csavarja ki a két anyát a csiszológép elején a bal vezetőhenger körül egy villáskulcs segítségével;
• Fordítsa a csiszolószalagot felfelé a kívánt helyzetbe;
  • Csavarja be újra a két anyát.
• A munkadarab most a tárgyasztalon fekhet és nem a csiszolószalagon;
• A köszörűtárcsához használt tárgyasztal most a csiszológép baloldalára kerülhet, a tengely a acélváz nyílásába történő átállításával;
• Csavarja be a rögzítő elemet a csiszológép hátsó oldalán;
• A tárgyasztal most alátámaszthatja a csiszolást a munkadarab a csiszolószalaghoz nyomásával.

4. A GÉP KEZELÉSE

A géppel mindig szemben állni, azért hogy mindég megtartsa az áttekintést (A Ábra).

Bekapcsolás/Kikapcsolás

• A kapcsolót állítsa az "l"-es fokozatra a gép bekapcsolásához.
• A gép kikapcsolásához állítsa a kapcsolót a "0" fokozatba.
• A hálózati zsinórt mindig tartsa távol a mozgó részektől.
• Ne gyakoroljon túl nagy nyomóerőt a munkadarabra, ez ugyanis csak a csiszolószalag mozgását lassítja.

Csiszolás

Az ehhez a csiszológéphez adott csiszolószalag és –korong alkalmas fém, fa vagy műanyag megmunkálásához. A csiszolás során szilárdan, biztonságosan fogja a munkadarabot. Ne gyakoroljon rá külön nyomóerőt. Mozgassa a munkadarabot oda-vissza a csiszolószalagon és – korongon, hogy a csiszolószalag és – korong ne egy ponton kopjon. Kerek tárgyak a csiszolószalag végein csiszolhatók. A csiszológépnél hosszabb munkadarabokat a vezető eltávolításával csiszolhatunk.

Megj.: Fa csiszolásánál mindig az erezet hosszanti irányában csiszoljon, hogy elkerülje a szálkásodást. Kivétel: olajmázolás alá, ekkor a jobb tapadás érdekében célszerű félkeresztbe csiszolni.

Különösen lágy felület megmunkálásakor hatásos módszer alkalmazható a szemcsék felszínre hozatalához. Ez a következőképpen történik: Nedvesítse meg a már csiszolt felületet egy vizes ruhával vagy szivaccsal és hagyja alaposan megszáradni. Némelyik farost jobban megduzzad, így a felszín egyenetlenebb lesz, mint először (a nedvesség felhúzza a szálát). Ekkor finom csiszolópapírral csiszolja le a kiálló részeket és az eredmény meglepően sima felület lesz. Ezt a módszert azonban ne használja lakkozott fa esetében. A lakk a nedvesség következtében leválhat, és tönkreteheti a csiszolóanyagot is.

5.KARBANTARTÁS

Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és húzza ki a hálózati csatlakozódugót.

A gép vázat rendszeresen, lehetőleg minden használat után törölje át puha ruhával. Ellenőrizze, hogy a szellőzőnyílásokat por, piszok ne tömje el. Makacs szennyeződésekhez használjon szappanos vízzel átitatott ruhát. Oldószert, gázolajat, alkoholt, ammóniát stb ne használjon. Ezek a vegyszerek kárt tesznek a szintetikus részekben.

Csatlakozó zsinór csere

Ha a hálózati csatlakozódugó megsérült, a veszélyhelyzetek elkerülése érdekében ki kell cserélletni a gyártóval, megbízott szervizzel vagy más, hasonlóan képzett személlyel.

Hálózati csatlakozódugó csere (csak Nagy-Britannia)

Ha az egység 3 villás csatlakozódugója tönkremegy és cserélni kell, fontos, hogy rendesen meg legyen semmisítve és BS 1363/13A biztosítékos csatlakozódugóra legyen cserélve a következő bekötést követve: A hálózati kábel vezetékeinek jelölése a következő: kéknullavezeték barnafázis

Mivel az egység hálózati csatlakozókábelében a vezetékek színei nem feltétlenül felelnek meg a dugó kapcsainak, a következőképpen járjon el:

• A kék színű vezetéket a dugó N-nel jelölt vagy fekete színű kapcsára kell kötni.
• A barna színű vezetéket a dugó L-lel jelölt vagy piros színű kapcsára kell kötni.

KÖRNYEZETVÉDELEM

A hibás vagy már feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó begyűjtő helyeken kell leadni.

Csak EU országokban

Villamos kéziszerszámok nem kerülhetnek a háztartási hulladékba. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EU európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és hulladékot környezetbarát módon kell kezelni.

JÓTÁLLÁS

A jótállási feltételek a mellékelt külön jótállási jegyen találhatók.

A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
