MANUAL DE USUARIO BGM1022 Ferm

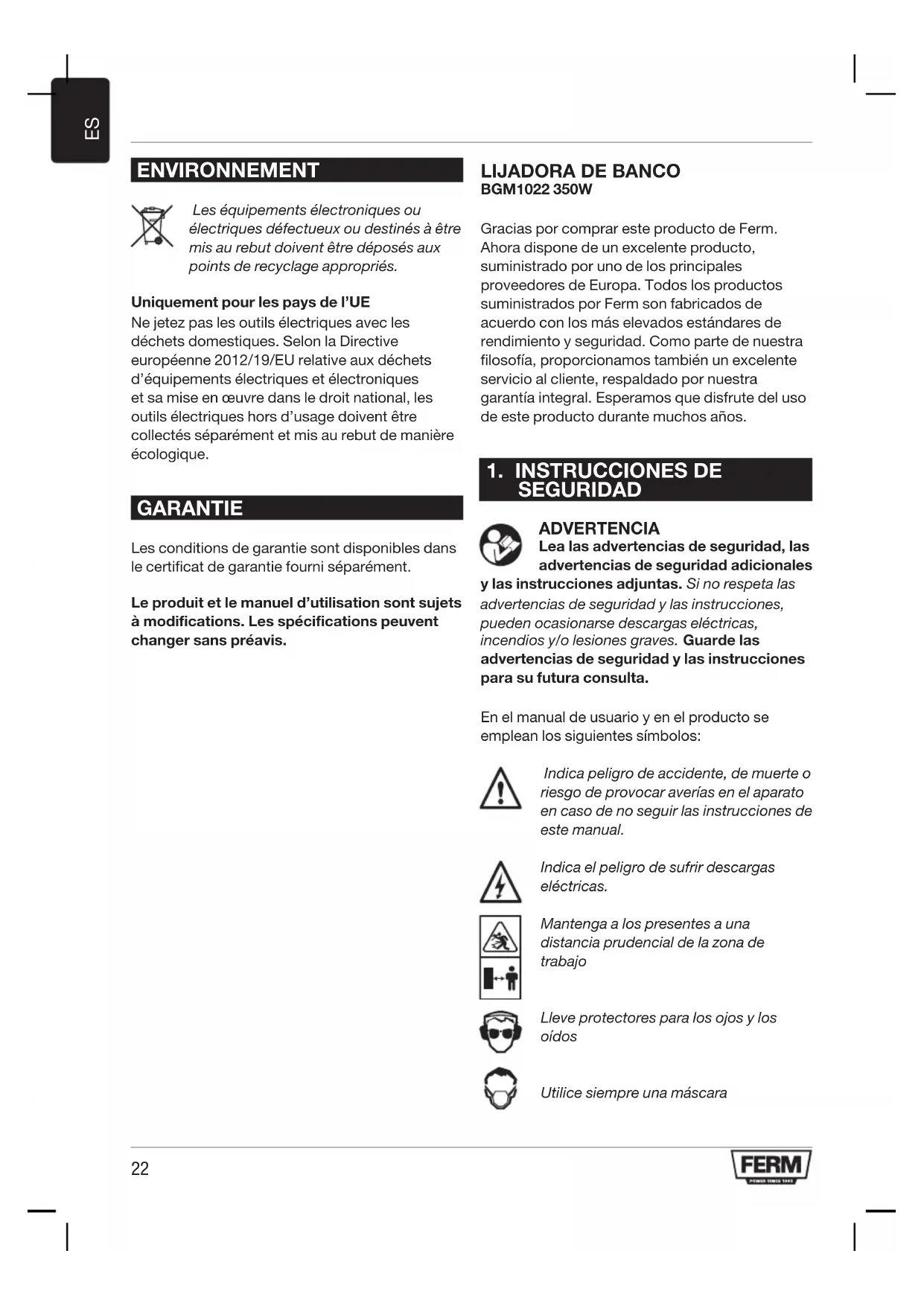

BGM1022 350W Gracias por comprar este producto de Ferm. Ahora dispone de un excelente producto, suministrado por uno de los principales proveedores de Europa. Todos los productos suministrados por Ferm son fabricados de acuerdo con los más elevados estándares de rendimiento y seguridad. Como parte de nuestra filosofía, proporcionamos también un excelente servicio al cliente, respaldado por nuestra garantía integral. Esperamos que disfrute del uso de este producto durante muchos años.

SEGURIDAD ADVERTENCIA Lea las advertencias de seguridad, las advertencias de seguridad adicionales y las instrucciones adjuntas. Si no respeta las advertencias de seguridad y las instrucciones, pueden ocasionarse descargas eléctricas, incendios y/o lesiones graves. Guarde las advertencias de seguridad y las instrucciones para su futura consulta. En el manual de usuario y en el producto se emplean los siguientes símbolos: Indica peligro de accidente, de muerte o riesgo de provocar averías en el aparato en caso de no seguir las instrucciones de este manual. Indica el peligro de sufrir descargas eléctricas. Mantenga a los presentes a una distancia prudencial de la zona de trabajo Lleve protectores para los ojos y los oídos Utilice siempre una máscara23

El producto es conforme a las normas de seguridad aplicables según las directivas europeas. Instruciones especiales de seguridad

• Controle lo siguiente:

• La tensión del motor corresponde a la tensión existente en la red;

• El cable y la clavija están en buen estado: sólidos, sin hilachos o averías.

• Por motivos funcionales, las partes giratorias de este aparato no vienen cubiertas. Por lo tanto hay que tener cuidado. Hay que sujetar firmemente el trabajo, para evitar que se suelte y las manos rocen las superficies de lijado.

• Evitar el uso de cables de prolongación largos. Al poner la maquina en funcionamiento

• Mantenga siempre el cable fuera de las partes en movimiento de la herramienta.

• Usar unas gafas de seguridad.

• Usar una máscara antipolvo. Seguridad eléctrica Tenga siempre presentes las normas de seguridad locales con respecto al peligro de incendio, peligro de sufrir descargas eléctricas y peligro de accidentes. Lea, además de las instrucciones que siguen a continuación, las normas de seguridad que aparecen en el cuadernillo anexo. Controle que la tensión de la red sea la misma que la que aparece indicada en la placa. Uso de cables de extensión Utilice siempre cables de extensión autorizados que sean aptos para la potencia del aparato. Los hilos deben tener un diámetro de 1,5 mm2. Cuando el cable de extensión esté en un carrete, desenrolle el cable completamente. Desconectar inmediatamente el aparato en caso de:

• Sobrecalentamiento de la máquina.

• Fallo en el enchufe, en el cable o avería del cable.

• Interruptor averiado.

• Humo o mal humor de material aislante quemado.

2. INFORMACIÓN DE LA

MÁQUINA Uso previsto La máquina lijadora es una máquina combinada con todas las ventajas de una máquina lijadora de cinta horizontal y vertical y las de una máquina lijadora de disco abrasivo. Gracias a que está hecha de hierro forjado y acero, esta máquina es apropiada para todo tipo de trabajos de lijado. Especificaciones técnicas Voltaje 230-240 V, 50 Hz Consumo eléctrico 350W S2=30 min* Velocidad de banda sin carga 292m/min Velocidad de disco sin carga 1450 /min Dimensiones de banda 915 x 100 mm Dimensiones de disco Ø 150 mm Peso 12.2 kg Nivel de presión acústica Lpa 77+3 dB(A) Nivel de potencia acústica Lwa 90+3 dB(A) *S2=Período máximo de funcionamiento a una capacidad de 375 Vatios Nivel de vibración El nivel de emisión de vibraciones indicado en este manual de instrucciones ha sido medido según una prueba estándar proporcionada en EN 60745; puede utilizarse para comparar una herramienta con otra y como valoración preliminar de la exposición a las vibraciones al utilizar la herramienta con las aplicaciones mencionadas. - al utilizarla para distintas aplicaciones o con accesorios diferentes o con un mantenimiento defi ciente, podría aumentar de forma notable el nivel de exposición. - en las ocasiones en que se apaga la herramienta o cuando está funcionando pero no está realizando ningún trabajo, se podría reducir el nivel de exposición de forma importante. Protéjase contra los efectos de la vibración realizando el mantenimiento de la herramienta y sus accesorios, manteniendo sus manos calientes y organizando sus patrones de trabajo.24

Descripción Los números del texto se refieren a los diagramas de las páginas 2-5.

1. Armazón de la máquina

12. Tablero de trabajo

13. Gradación de ingletes

15. Conexión de la aspiradora

Instalación Evitar el uso de cables de prolongación largos. Hay que encargarse de que haya espacio suficiente alrededor de la máquina para los trabajos que se vayan a lijar. Montaje

• Poner cabeza abajo el armazón de la máquina y presionar los cuatro pies de caucho en el pie (1) del armazón de la máquina.

• El armazón de la máquina, el disco de aluminio (10) y el tablero de trabajo (12) vienen empaquetados por separado.

• Deslizar el disco de aluminio en el eje y sujetar el disco con el tornillo de hexágono interior en el lateral del disco (Fig.B - D).

• Colocar el tablero de trabajo (12) con el eje en el armazón de la máquina y sujetar el tablero de trabajo con el tornillo en el lateral del armazón de la máquina. Con una escuadra de bloque de 90º puesta en el tablero de trabajo y contra el disco abrasivo, comprobar si el ángulo es exactamente 90° (Fig.E).

• Si hace falta, ajustar este ángulo girando las manillas de la gradación.

• En el tablero de trabajo (12) se puede colocar la gradación de ingletes (13), que también viene empaquetada por separado. Con esta gradación de ingletes (13) se puede ajustar con exactitud el ángulo con que se va a lijar.

• El guiador lateral (8) para la máquina lijadora de cinta se puede colocar detrás del tornillo superior de la capa protectora de la correa en

V. De ese modo una pieza de trabajo se puede

poner firmemente y sin peligro contra la cinta lijadora.

• Conecte la aspiradora a las conexiones (15). Para evitar que el trabajo o los dedos de uno se metan entre el tablero de trabajo y el disco abrasivo, la distancia entre el tablero de trabajo y el disco abrasivo debe ser 1,6 mm como máximo. La elección del papel de lija Con el papel de lija grueso (P 60) generalmente se puede retirar la mayor parte del material, y después se usa el papel de lija fino (P 150) para el acabado. Una superficie irregular se trata primero con papel de lija grueso, lijando hasta que quede uniforme. Después se usa papel de lija medio grueso (P 100) para eliminar los arañazos causados por el primer tipo de papel utilizado. Para el acabado, se utiliza papel de lija fino (P 150). Hay que seguir lijando hasta que la superficie quede lisa. Colocar el papel de lija Fig. F - H Si se tiene colocada hacia uno la máquina lijadora, la cinta lijadora se mueve de la derecha a la izquierda sobre la parte superior de la máquina. Por esa dirección de giro, el trabajo será presionado contra el lado derecho del guiador lateral. La correcta dirección de marcha de la cinta lijadora viene indicada en la parte interior con un flecha (ver el dibujo). Si no viene indicada con una flecha, la cinta lijadora hay que colocarla de tal manera que la parte alzada de la junta vaya en la dirección de marcha de la cinta. O sea que hay que cerciorarse de que la cinta lijadora sea puesta de la manera correcta. La máquina usa cintas standard de 100 x 915 mm (nr.7).

• Sacar la clavija de conexión a la red del enchufe (enchufe de pared).

• La palanca tensora hay que presionarla totalmente hacia la derecha para quitar la tensión de los rodillos guiadores (nr. 4).25

• Desde la parte de atrás de la máquina, hay que deslizar la cinta lijadora sobre los dos rodillos guiadores.

• La palanca tensora hay que presionarla totalmente hacia la izquierda. Ahora la cinta lijadora debe estar bien tensada sobre los rodillos guiadores.

• Con la tuerca con mariposa, del rodillo guiador derecho, hay que girar el rodillo guiador precisamente en ángulo recto respecto de la marcha de las cintas lijadoras. La marcha de la cinta está bien ajustada si los laterales de la cinta lijadora van paralelamente a la placa inferior. El disco abrasivo Fig. D Para el disco abrasivo se usan placas de papel o de textil con un diámetro standard de 150 mm. Las placas lijadoras son autoadhesivas. Para colocar verticalmente la cinta lijadora Fig. I Para obtener una mayor flexibilidad de la cinta lijadora, se puede usar la parte inferior de la cinta lijadora debido a que ahí no se encuentra una placa inferior. Para un acceso más fácil de esa parte inferior, la cinta lijadora se puede colocar verticalmente.

• Con una llave de boca, hay que desenroscar las dos tuercas de la parte delantera de la máquina lijadora en torno al eje del rodillo guiador izquierdo.

• Girar hacia arriba la cinta lijadora en la posición deseada.

• Enroscar de nuevo las dos tuercas.

• Ahora el trabajo puede apoyar en el tablero de trabajo y no en la cinta lijadora.

• Ahora, el tablero de trabajo que se usa para el disco abrasivo, al lado izquierdo de la máquina lijadora puede ser metido con un eje en el agujero del armazón de la máquina.

• Enroscar el perno en la parte trasera de la máquina lijadora.

• Ahora el tablero de trabajo se puede usar como apoyo para lijar el trabajo contra la cinta lijadora.

Trabajar siempre mirando hacia la máquina para poder controlar bien lo que pasa en su entorno (Fig A). Conexion/Deconexion

• Poner el interruptor en la posición “I” para poner en funcionamiento la máquina lijadora.

• Para desconectar, el mismo interruptor hay que ponerlo en la posición “O”.

• Mantener el cable de conexión a la red siempre a distancia de partes en movimiento de la herramienta.

• No se debe ejercer demasiado presión sobre el trabajo, eso sólo hace reducir la velocidad de la cinta lijadora. El lijar La cinta lijadora y la placa lijadora que se suministran con esta máquina lijadora son apropiadas para trabajar metal, madera o material sintético. Durante el lijado hay que sujetar firmemente el trabajo. No se debe ejercer extra presión. El trabajo hay que moverlo de un lado a otro sobre la cinta lijadora y placa lijadora, para evitar que la cinta lijadora y placa lijadora se desgasten en un solo sitio. Objetos redondos se pueden lijar en los extremos de la cinta lijadora. Los trabajos que sean más largos que la máquina lijadora, se pueden lijar quitando el guiador lateral. N.B.: Madera siempre debe de ser lijada en sentido longitudinal del grano, para evitar que se produjan astillas. Para trabajar una superficie muy tierna se puede aplicar un truco para “hacer resaltar los granos”. Trabaje como sigue: moje la superficie ya lijada con un paño húmedo o una esponja y deje secar. Ciertas fibras de madera se hincharán más que otras de manera que la superficie resulte finalmente más rugosa que antes. Lije ahora con papel de lija fino las partes que sobresalen y Ud obtiene una superficie perfectamente lisa. Sin embargo no utilice este método en una madera barnizada. El barniz puede soltarse por la humedad.26

Antes de realizar la limpieza y el mantenimiento, apague siempre la máquina y extraiga el enchufe de la red de alimentación. Limpie regularmente la carcasa de la máquina con un paño suave, preferentemente después de cada uso. Compruebe que los orificios de ventilación estén libres de polvo y suciedad. Elimine el polvo persistente utilizando un paño suave humedecido con agua y jabón. No use disolventes tales como gasolina, alcohol, amoniaco, etc. Tales productos químicos pueden dañar los componentes sintéticos. Sustituya los cables de corriente Si el cable de alimentación se daña, debe ser sustituido por el fabricante, sus centros de servicios u otras personas con cualificación similar, para evitar peligros. Sustitución del enchufe de alimentación de red (solo Reino Unido) Si el enchufe moldeado de 3 clavijas adjunto a la unidad está dañado o debe sustituirse, es importante destruirlo correctamente y sustituirlo por un enchufe con fusible BS 1363/13A aprobado y seguir las siguientes instrucciones de cableado. Los hilos del cable de alimentación de red tienen colores que corresponden a los siguientes códigos: azul neutro marrón tensión Como los colores de los hilos del cable de alimentación de red de la unidad pueden no coincidir con las marcas de colores que identifican los terminales del enchufe, haga lo siguiente:

• El cable de color azul debe conectarse al terminal marcado con la letra N o de color negro.

• El cable de color marrón debe conectarse al terminal marcado con la letra L o de color rojo. MEDIOAMBIENTE Los aparatos eléctricos o electrónicos defectuosos y/o desechados deben recogerse en lugares de reciclado apropiado. Solo para países de la Comunidad Europea No elimine las herramientas eléctricas como residuos domésticos. De acuerdo con la Directiva europea 2012/19/EU sobre residuos de aparatos eléctricos y electrónicos, y su transposición a las legislaciones nacionales, las herramientas eléctricas que ya no se utilizan deben recogerse por separado y eliminarse en modo ecológico. GARANTÍA Las condiciones de la garantía se encuentran en la tarjeta de garantía suministrada por separado. El producto y el manual de usuario están sujetos a variaciones. Las especificaciones pueden variarse sin previo aviso.27
