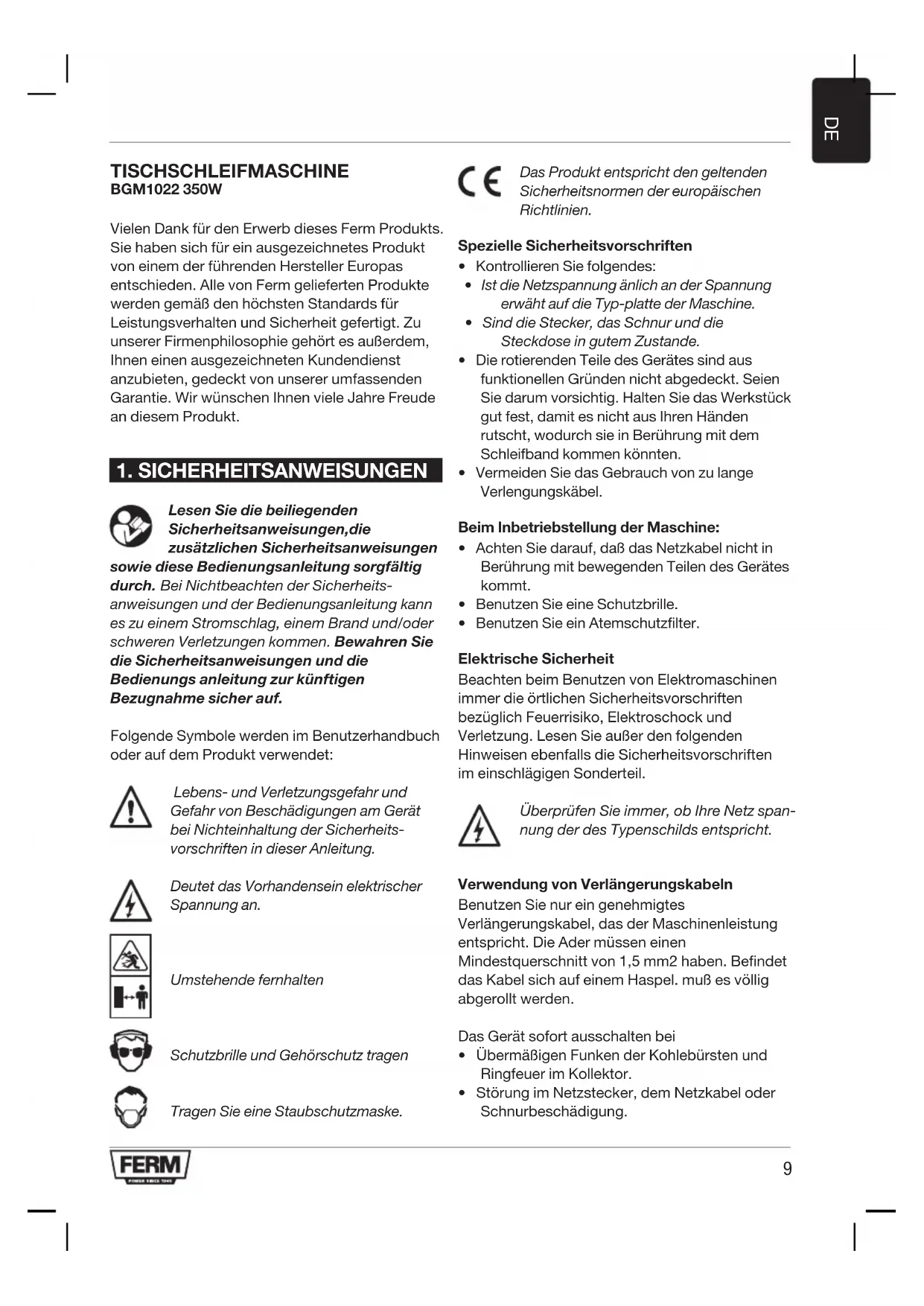

TISCHSCHLEIFMASCHINE BGM1022 350W Vielen Dank für den Erwerb dieses Ferm Produkts. Sie haben sich für ein ausgezeichnetes Produkt von einem der führenden Hersteller Europas entschieden. Alle von Ferm gelieferten Produkte werden gemäß den höchsten Standards für Leistungsverhalten und Sicherheit gefertigt. Zu unserer Firmenphilosophie gehört es außerdem, Ihnen einen ausgezeichneten Kundendienst anzubieten, gedeckt von unserer umfassenden Garantie. Wir wünschen Ihnen viele Jahre Freude an diesem Produkt.

1. SICHERHEITSANWEISUNGEN

Lesen Sie die beiliegenden Sicherheits anweisungen, die zusätzlichen Sicherheitsanweisungen sowie diese Bedienungsanleitung sorgfältig durch. Bei Nichtbeachten der Sicherheits- anweisungen und der Bedienungsanleitung kann es zu einem Stromschlag, einem Brand und/oder schweren Verletzungen kommen. Bewahren Sie die Sicherheitsanweisungen und die Bedienungs anleitung zur künftigen Bezugnahme sicher auf. Folgende Symbole werden im Benutzerhandbuch oder auf dem Produkt verwendet: Lebens- und Verletzungsgefahr und Gefahr von Beschädigungen am Gerät bei Nichteinhaltung der Sicherheits- vorschriften in dieser Anleitung. Deutet das Vorhandensein elektrischer Spannung an. Umstehende fernhalten Schutzbrille und Gehörschutz tragen Tragen Sie eine Staubschutzmaske. Das Produkt entspricht den geltenden Sicherheitsnormen der europäischen Richtlinien. Spezielle Sicherheitsvorschriften

• Kontrollieren Sie folgendes:

• Ist die Netzspannung änlich an der Spannung erwäht auf die Typ-platte der Maschine.

• Sind die Stecker, das Schnur und die Steckdose in gutem Zustande.

• Die rotierenden Teile des Gerätes sind aus funktionellen Gründen nicht abgedeckt. Seien Sie darum vorsichtig. Halten Sie das Werkstück gut fest, damit es nicht aus Ihren Händen rutscht, wodurch sie in Berührung mit dem Schleifband kommen könnten.

• Vermeiden Sie das Gebrauch von zu lange Verlengungskäbel. Beim Inbetriebstellung der Maschine:

• Achten Sie darauf, daß das Netzkabel nicht in Berührung mit bewegenden Teilen des Gerätes kommt.

• Benutzen Sie eine Schutzbrille.

• Benutzen Sie ein Atemschutzfilter. Elektrische Sicherheit Beachten beim Benutzen von Elektromaschinen immer die örtlichen Sicherheitsvorschriften bezüglich Feuerrisiko, Elektroschock und Verletzung. Lesen Sie außer den folgenden Hinweisen ebenfalls die Sicherheitsvorschriften im einschlägigen Sonderteil. Überprüfen Sie immer, ob Ihre Netz span- nung der des Typenschilds entspricht. Verwendung von Verlängerungskabeln Benutzen Sie nur ein genehmigtes Verlängerungskabel, das der Maschinenleistung entspricht. Die Ader müssen einen Mindestquerschnitt von 1,5 mm2 haben. Befindet das Kabel sich auf einem Haspel. muß es völlig abgerollt werden. Das Gerät sofort ausschalten bei

• Übermäßigen Funken der Kohlebürsten und Ringfeuer im Kollektor.

• Störung im Netzstecker, dem Netzkabel oder Schnurbeschädigung.10

• Rauch oder Gestank verschmorter Isolation.

2. ANGABEN ZUM WERKZEUG

Verwendungszweck Diese Schleifmaschine ist ein kombiniertes Gerät mit allen Vorteilen einer horizontalen und vertikalen Kombi-Band-Schleifmaschine und einer Scheibenschleifmaschine. Durch die robuste Ausführung in Gußeisen und Stahl, ist diese Maschine für alle Schleifarbeiten geeignet. Technische Daten Spannung 230-240 V, 50 Hz Aufgenommene Leistung 350W S2= 30 min* Drehzahl unbelastet Schleifband 292m/min Drehzahl unbelastet Schleifscheibe 1450 /min Schleifbandmaße 915 x 100 mm Schleifscheibemaße Ø 150 mm Gewicht 12.2 kg Lpa (Schalldruckpegel) 77+3 dB(A) Lwa (Schallleistungspegel) 90+3 dB(A) *S2=Maximale Betriebsdauer bei einer Leistung von 350 W Vibrationsstufe Die im dieser Bedienungsanleitung angegebene Vibrationsemissionsstufe wurde mit einem standardisierten Test gemäß EN 60745 gemessen; Sie kann verwendet werden, um ein Werkzeug mit einem anderen zu vergleichen und als vorläufige Beurteilung der Vibrationsexposition bei Verwendung des Werkzeugs für die angegebenen Anwendungszwecke - die Verwendung des Werkzeugs für andere Anwendungen oder mit anderem oder schlecht gewartetem Zubehör kann die Expositionsstufe erheblich erhöhen - Zeiten, zu denen das Werkzeug ausgeschaltet ist, oder wenn es läuft aber eigentlich nicht eingesetzt wird, können die Expositionsstufe erheblich verringern Schützen Sie sich vor den Auswirkungen der Vibration durch Wartung des Werkzeugs und des Zubehörs, halten Sie Ihre Hände warm und organisieren Sie Ihren Arbeitsablauf. Beschreibung Die Ziffern im nachstehenden Text verweisen auf die Abbildungen auf Seite 2-5.

3. Schienen- und Parallelanschlag

10. Aluminiumscheibe

15. Anschluss des Staubsaugers

Installation Vermeiden Sie den Gebrauch von zu langen Verlängerungsschnuren. Achten Sie darauf, daß Sie im Maschinenbereich genügend Platz für die zu schleifenden Werkstücke haben. Montage

• Stellen Sie das Maschinengestell mit der Unterseite nach oben, und befestigen Sie die vier Gummifüße auf dem Fuß (1) des Maschinengestelles.

• Maschinengestell, Aluminiumscheibe (10) und Arbeitsplatte (12) werden getrennt verpackt geliefert.

• Schieben Sie die Aluminiumscheibe auf die Achse und befestigen Sie die Scheibe mit der Sechskantschraube an der Seite der Scheibe (Abb.B-D).

• Legen Sie die Arbeitsplatte (12) mit der Achse in das Maschinengestell und befestigen Sie die Arbeitsplatte mit der Schraube an der Seite des Maschinengestelles. Kontrollieren Sie mit einem 90° Winkelmesser auf der Arbeitsplatte, gegen die Schleifscheibe, ob der Winkel genau 90° beträgt (Abb.E).

• Stellen Sie diesen Winkel gegebenenfalls ein, indem Sie den Pfeil auf der Skala verstellen.

• Die Gehrungsskala (130), die auch einzeln11

lieferbar ist, kann auf der Arbeitsplatte (12) angebracht werden. Mit Hilfe der Gehrungsskala (13) kann der Winkel, in dem Sie schleifen wollen genau eingestellt werden.

• Die Längsschiene (8) für die Kombi-Band- Schleifmaschine kann hinter der obersten Schraube des Keilriemenschutzgehäuses angebracht werden. Auf diese Art und Weise kann das Werkstück fest und ohne große Gefahren gegen das Schleifband gehalten werden.

• Verbinden Sie den Staubsauger mit den Staubsaugeranschlüssen (15). Um zu verhindern, daß das Werkstück oder Ihre Finger zwischen die Arbeitsplatte (12) und die Schleifscheibe (13) geraten, muß der Abstand zwischen Arbeitsplatte (12) und Schleifscheibe (13) maximal 1,6 mm betragen. Wahl des Schleifpapiers Grobes Schleifpapier (Körnung 60) entfernt im allgemeinen das meiste Material und feines Schleifpapier (Körnung 150) kann für die Endbearbeitung benutzt werden. Wenn die Oberfläche uneben ist, beginnen Sie mit grobem Schleifpapier und schleifen, bis sie glatt ist. Anschließend verwenden Sie mittelgrobes Schleifpapier (Körnung 100), um die Kratzer, die das erste Papier verursacht hat, zu entfernen. Für die Endbearbeitung nehmen Sie das feine Schleifpapier (Körnung 150). Schleifen Sie solange bis die Oberfläche glatt ist. Das Anbringen des Schleifpapiers Abb.F - H Wenn Sie die Schleifmaschine so aufstellen, daß die Schleifscheibe Ihnen zugewendet ist, bewegt sich das Schleifband von rechts nach links über die Oberseite der Maschine. Durch diese Drehrichtung wird das Werkstück gegen die rechte Seite der Längsschiene gedrückt. Die richtige Laufrichtung des Schleifbandes ist mit einem Pfeil an der Innenseite angegeben (siehe Zeichnung). Ist kein Pfeil eingezeichnet worden muß das Schleifband so angebracht werden, daß der erhöhte Teil der Naht in Drehrichtung steht. Achten sie also darauf, daß das Schleifband auf die richtige Art und Weise angebracht wird. Verwenden Sie für die Maschine Standardschleifbänder (Nr. 7) 100x915 mm. Ziehen Sie den Netzstecker aus der Steckdose.

• Drücken Sie den Spannhebel ganz nach rechts, um die Laufrollen zu entspannen (Nr. 4).

• Schieben Sie von der Rückseite der Maschine aus die Schleifbänder über die Laufrollen.

• Drücken Sie den Spannhebel ganz nach links. Das Schleifband spannt sich nun über die Laufrollen.

• Drehen Sie mit der Flügelmutter an der rechten Laufrolle die Laufrolle genau im rechten Winkel zum Lauf der Schleifbänder. Der Bandlauf ist richtig eingestellt, wenn die Seiten der Schleifbänder parallel zur Unterlegplatte laufen. Die Schleifscheibe Abb. D Verwenden Sie für die Schleifscheibe Papier oder Stoffrollen mit einem Standarddurchmesser von 150 mm. Die Scheiben sind selbstklebend.. Das vertikale Anbringen der Schleifbänder Abb. I Für eine größere Flexibilität des Schleifbandes kann die Unterseite des Schleifbandes verwendet werden, weil sich hier keine Unterlegplatte befindet. Um einfacher an die Unterseite zu gelangen, können Sie das Schleifband vertikal anbringen.

• Drehen Sie mit dem Steckschlüssel die zwei Muttern bei der linken Laufrollenachse an der Vorderseite der Schleifmaschine los.

• Drehen Sie das Schleifband nach oben in die gewünschte Position.

• Drehen Sie die beiden Muttern wieder fest.

• Das Werkstück kann nun, anstatt auf dem Schleifband, auf der Arbeitsplatte ruhen.

• Die Arbeitsplatte, die für die Schleifscheibe gebraucht wird, kann nun an der linken Seite der Schleifmaschine mit Hilfe der Achse in das Loch des Maschinengestelles gesteckt werden.

• Drehen Sie die Schraube an der Rückseite der Schleifmaschine fest.

• Sie können die Arbeitsplatte nun als Stütze zum Schleifen des Werkstückes am Schleifband benutzen.12

Stehen Sie immer frontal zur Maschine, um stets den Überblick zu behalten (Abb. A). Ein-/Ausschalten

• Drücken Sie den Schalter in Stand ‘1’ um die Schleifmaschine in Betrieb zu nehmen.

• Um die Maschine auszuschalten, bringen Sie denselben Schalter in Stand ‘0’.

• Halten Sie das Netzkabel fern von bewegenden Teilen.

• Üben Sie keinen großen Druck mit dem Werkstück aus, damit verlangsamen Sie das Schleifband nur. Das Schleifen Die bei dieser Schleifmaschine mitgelieferte Schleifplatte und das mitgelieferte Schleifband eignen sich zum Schleifen von Metall, Holz oder Kunststoff. Halten Sie das Werkstück während des Schleifens gut fest. Üben Sie keinen großen Druck aus. Bewegen Sie das Werkstück über das Schleifband und die Schleifplatte hin und her, um zu verhindern, daß Schleifband und Schleifplatte an einer Stelle verschleißen. Runde Gegenstände können mit den äußeren Enden des Schleifbandes geschliffen werden. Werkstücke, die länger als die Schleifmaschine sind, können geschliffen werden, indem die Längsschiene entfernt wird. N.B.: Schleifen Sie Holz immer in Richtung der Holzmaserung, um Absplittern zu verhindern. Um sehr weiche Oberflächen zu bearbeiten, können Sie den Trick “Fasern nach oben bringen” anwenden. Das geht folgendermaßen: Befeuchten Sie die geschliffenen Oberflächen mit einem nassem Tuch oder Schwamm und lassen Sie alles wieder gut trocknen. Manche Holzfasern schwellen nun mehr als andere, so daß die Oberfläche schließlich grober ist als vorher. Schleifen Sie nun mit feinem Schleifpapier alle herausragenden Teile ab, und Sie erhalten eine sichtbar glattere Oberfläche. Wenden Sie diese Methode allerdings nicht bei gelacktem Holz an. Der Lack kann sich durch die Feuchtigkeit lösen.

Schalten Sie das Gerät vor der Reinigung und Wartung immer aus, und ziehen Sie den Netzstecker aus der Steckdose. Reinigen Sie das Werkzeuggehäuse regelmäßig mit einem weichen Lappen, vorzugsweise nach jeder Verwendung. Stellen Sie sicher, dass die Lüftungsöffnungen frei von Staub und Schmutz sind. Entfernen Sie anhaftenden Schmutz mit einem weichen Lappen, der leicht mit Seifenwasser befeuchtet wurde. Verwenden Sie keine Lösungsmittel wie Benzin, Alkohol, Ammoniak usw., da Chemikalien dieser Art die Kunststoffteile beschädigen. Austausch der Netzkabel Beschädigte Netzkabel müssen durch den Hersteller, dessen Kundendienst oder ähnlich qualifizierte Fachleute ausgetauscht werden, um Gefahrensituationen zu vermeiden. Austausch des Netzsteckers (nur Großbritannien) Wenn der angespritzte 3-polige Stecker des Geräts beschädigt ist und ausgetauscht werden muss, ist es wichtig, dass er korrekt zerlegt und durch einen zugelassenen gesicherten Stecker des Typs BS 1363/7A ausgetauscht wird, wobei die folgenden Verkabelungsanweisungen einzuhalten sind. Die Adern des Netzkabels weisen die folgende Farbcodierung auf: Blau neutral Braun spannungsführend Da die Farben der Adern im Netzkabel des Geräts unter Umständen nicht den Farbmarkierungen der Klemmen des Steckers entsprechen, gehen Sie wie folgt vor:

• Die blaue Ader muss mit der Klemme verbunden werden, die mit dem Buchstaben N gekennzeichnet oder schwarz ist.

• Die braune Ader muss mit der Klemme verbunden werden, die mit dem Buchstaben L gekennzeichnet oder rot ist.13

UMWELTSCHUTZ Schadhafte und/oder zu entsorgende elektrische oder elektronische Werkzeuge und Geräte müssen an den dafür vorgesehenen Recycling-Stellen abgegeben werden. Nur für EG-Länder Entsorgen Sie Elektrowerkzeuge nicht über den Hausmüll. Entsprechend der EU-Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte sowie der Umsetzung in nationales Recht müssen Elektrowerkzeuge, die nicht mehr im Gebrauch sind, getrennt gesammelt und umweltschonend entsorgt werden. GARANTIE Die Garantiebedingungen sind der separat beiliegenden Garantiekarte zu entnehmen. Am Produkt und am Benutzerhandbuch können Änderungen vorgenommen werden. Die technischen Daten können sich ohne Vorankündigung ändern. TAFELBANDSCHUURMACHINE BGM1022 350W Dank u voor het aanschaffen van dit Ferm product. Hierdoor bent u nu in het bezit van een uitstekend product, geleverd door een van de toonaangevende leveranciers van Europa. Alle door Ferm aan u geleverde producten zijn vervaardigd conform de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u dit product vele jaren met plezier zult gebruiken.
