BRUGSANVISNING BGM1022 Ferm

^* S2= Max driftstid med en kapacitet på 350 W

Vibrationsnivå

Betegnelse for risiko for personskader, beskadigelse af værk tøjet i tilfælde af at du er uopmærksom på instruktioner i denne manual.

Indikerer farer for elektrisk stød.

Hold andre personer på avstand

Tallene i teksten henviser til diagrammene på side 2-5.

1. Chassis
2. Motor
3. Førings- og parallelstiller
4. Spennhåndtak

5. Føringsrulle

6. Slipebånd

7. På/av-bryter
8. Sidestiller
9. Drivrulle
10. Aluminiumskive
11. Slipeskive
12. Arbeidsbord
13. Gradskala
14. Bærearm
15. Tilkoble støvsuger

3. MONTERING

Oppstilling

Bytte strømledninger

Hvis strømledningen er skadet, må den byttes av fabrikanten, fabrikantens serviceverksted eller personer med lignende kvalifisering for å forhinde en fare.

Tak for dit køb af dette Ferm-produkt. Du har hermed tilegnet dig et fremragende produkt, der er leveret af en af Europas førende leverandører. Alle produkter, du modtager fra Ferm, er fremstillet i overensstemmelse med de højeste standarder inden for ydeevne og sikkerhed. Som en del af vores filosofi leverer vi også en fremragende kundeservice, der understøttes af vores omfattende garanti. Vi håber, at du vil få glæde af dette produkt mange år fremover.

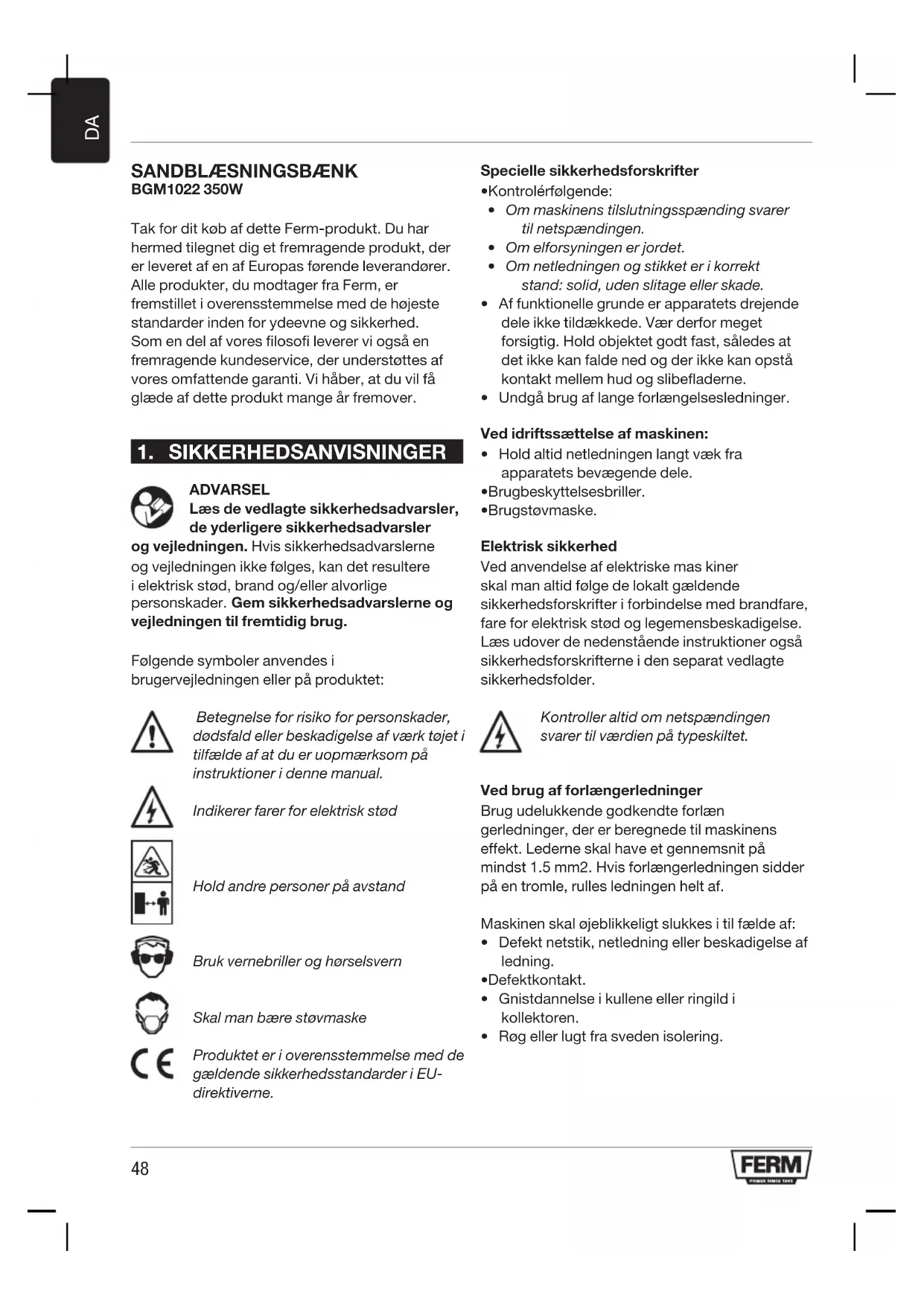

1. SIKKERHEDSANVISNINGER

ADVARSEL

Læs de vedlagte sikkerhedsadvarsler, de yderligere sikkerhedsadvarsler

og vejledningen. Hvis sikkerhedsadvarslerne og vejledningen ikke følges, kan det resultere i elektrisk stød, brand og/eller alvorlige personskader. Gem sikkerhedsadvarslerne og vejledningen til fremtidig brug.

Følgende symboler anvendes i brugervejledningen eller på produktet:

Betegnelse for risiko for personskader, dødsfald eller beskadigelse af værk tøjet i tilfælde af at du er uopmærksom på instruktioner i denne manual.

Indikerer farer for elektrisk stød

Hold andre personer på avstand

Produktet er i overensstemmelse med de gældende sikkerhedsstandarder i EU-direktiverne.

Specielle sikkerhedsforskrifter

- Kontrolérfølgende:

• Om maskinens tilslutningsspænding svarer til netspændingen.
• Om elforsyningen er jordet.
• Om netledningen og stikket er i korrekt stand: solid, uden slitage eller skade.
• Af funktionelle grunde er apparatets drejende dele ikke tildækkede. Vær derfor meget forsigtig. Hold objektet godt fast, således at det ikke kan falde ned og der ikke kan opstå kontakt mellem hud og slibefladerne.
• Undgå brug af lange forlængelsesledninger.

Ved idriftssættelse af maskinen:

• Hold altid netledningen langt væk fra apparatets bevægende dele.
  •Brugbeskyttelsesbriller.
  •Brugstøvmaske.

Elektrisk sikkerhed

Ved anvendelse af elektriske mas kiner skal man altid følge de lokalt gældende sikkerhedsforskrifter i forbindelse med brandfare, fare for elektrisk stød og legemensbeskadigelse. Læs udover de nedenstående instruktioner også sikkerhedsforskrifterne i den separat vedlagte sikkerhedsfolder.

Kontroller altid om netspændingen svarer til værdien på typeskiltet.

Ved brug af forlængerledninger

Brug udelukkende godkendte forlæn gerledninger, der er beregnede til maskinens effekt. Lederne skal have et gennemsnit på mindst 1.5 mm2. Hvis forlængerledningen sidder på en tromle, rulles ledningen helt af.

Maskinen skal øjeblikkeligt slukkes i til fælde af:

• Defekt netstik, netledning eller beskadigelse af ledning.
  •Defektkontakt.
• Gnistdannelse i kullene eller ringild i kollektoren.
• Røg eller lugt fra sveden isolering.

2. MASKINOPLYSNINGER

Tilsigtet brug

Slibemaskinen er en kombineret maskine som har alle fordelene af både en vandret og en lodret Bænksliber /pudserog en skiveslibemaskine. Med en robust udførelse i støbejern og stål er denne maskine egnet til al slags slibning.

Tekniske specifikationer

Spænding 230-240 V, 50 Hz
Effektforbrug	350W
S2= 30 min*
Båndhastighed ubelastet 292m/min
Skivehastighed ubelastet 1450 /min
Bånd dimensioner 915 x 100 mm
Skive dimensioner ∅ 150 mm
Vægt 12.2 kg
Lpa (Lydtrykniveau) 77+3 dB(A)
Lwa (lydintensitet) 90+3 dB(A)

Det vibrationsniveau, der er anført bag på denne betjeningsvejledning er målt i henhold til den standardiserede test som anført i EN 60745; den kan benyttes til at sammenligne to stykker værktøj og som en foreløbig bedømmelse af udsættelsen for vibrationer, når værktøjet anvendes til de nævnte formål.

• anvendes værktøjet til andre formål eller med andet eller dårligt vedligeholdt tilbehør, kan dette øge udsættelsesniveauet betydeligt.
• de tidsrum, hvor værktøjet er slukket, eller hvor det kører uden reelt at udføre noget arbejde, kan reducere udsættelsesniveauet betydeligt.

Beskyt dig selv imod virkningerne af vibrationer ved at vedligeholde værktøjet og dets tilbehør, ved at holde dine hænder varme og ved at organisere dine arbejdsmønstre.

Beskrivelse

Tallene i teksten henviser til diagrammerne på side 2-5.

1. Maskineramme
2. Motor

3. Leder- og parallelanslag

4. Spændepind

5. Lederulle
6. Slibebånd
7. Hovedkontakt
8. Ledeskinne
9. Drivrulle
10. Aluminium skive
11. Slibeskive
12. Arbejdsflade
13. Geringskala
14. Støttearm
15. Tilslutning af støvsuger

3. MONTAGE

Installation

Undgå brug af lange forlængelsesledninger. Sørg for at der er nok plads omkring maskinen til de objekter der skal slibes.

Montering

• Vend maskinerammen om og tryk de fire gummidupper ind i maskinerammens fod (1).
• Maskineramme, aluminium skive (10) og arbejdsflade (12) følger med separat.
• Skub aluminium skiven på akslen og fæstn skiven ved hjælp af en sekskantet bolt i skivens side (Fig.B-D).
• Placer arbejdsfladen (12) med akslen i maskinerammen og sæt arbejdsfladen fast ved hjælp af bolten i maskinerammens side. Kontrolér ved hjælp af en ansatsvinkel der er placeret på arbejdsfladen og mod slibeskiven om vinklen er nøjagtig 90° (Fig.E).
• Vinklen kan ændres ved at indstille den lille viser på skalainddelingen.
• Geringskalaen, som også følger med separat, kan monteres på arbejdsfladen (12). Slibevinklen kan justeres ved hjælp af denne skala (13).
• Ledeskinnen (8) til bænksliber /pudser kan monteres bagved den øverste bolt på drivremmens kasse. Således kan man med et solidt greb holde et objekt mod slibebåndet uden at det opstår fare.
• Slut støvsugeren til støvsugerforbindelserne (15).

For at undgå at objektet eller fingeren kommer i klemme mellem arbejdsfladen (12) og slibeskiven (11), må afstanden mellem arbejdsfladen (12) og slibeskiven (11) ikke overskride 1,6 mm.

Valg af slibepapir

Groft slibepapir (korn 60) fjerner i reglen det meste, fint slibepapir (korn 150) bruges til finish. Hvis overfladen er ujævn, skal der anvendes groft slibepapir indtil overfladen er jævn. Derefter bruges der middelgroft slibepapir (korn 100) for at fjerne ridserne som det første slibepapir har efterladt. Til slut skal der bruges fint slibepapir (korn 150) til finish. Fortsæt slibningen til overfladen er fuldstændig glat.

Påsætning af slibepapir

Fig. F - H

Når du vender slibemaskinen med slibeskiven henimod dig selv, bevæger slibebåndet sig fra højre til venstre over maskinens overside. På grund af drejeretningen vil objektet blive presset hen mod ledeskinnens højre side. Slibebåndets korrekte drejeretning er angivet på indersiden ved hjælp af en pil (se tegning). Hvis dette ikke er tilfældet, skal slibebåndet monteres således at den ophøjede del af sammenføjningen står i båndets drejeretning. Sørg for at slibebåndet monteres korrekt. Maskinen bruger standard 100 x 915 mm slibebånd (nr. 7).

• Træk stikket ud af stikkontaktet (stikdåsen).
• Tryk spændepinden helt til højre så at der ikke er spænding på lederullerne(nr. 4).
• Skub fra maskinens bagside slibebåndet hen over begge lederuller.
• Tryk spændepinden helt til venstre. Slibebåndet skal nu føres stramt hen over rullerne.
• Drej ved hjælp af en vingemøtrik i højre rulle lederullen vinkelret over slibebåndets bane. Banen er indstillet korrekt hvis slibebåndets sider er parallelle med underlagspladen.

Slibskiven

Fig. D

På slibeskiven anvendes der papir- eller tekstilplader med en standard diameter på 150 mm. Slibepladerne er selvklæbende.

Lodret montering af slibebåndet

Fig. 1

For at opnå en større fleksibilitet kan slibebåndets underside anvendes fordi der ikke befinder sig en underlagsplade her. Tilgængeligheden forøges ved at montere slibebåndet lodret.

• Løsn begge møtrikker på slibemaskinens forside omkring den venstre lederulleaksel ved hjælp af en skruenøgle.
• Drej slibebåndet opad i den rette stilling.
• Spænd møtrikkerne fast igen.
• Objektet kan nu lægges på arbejdsbænken, ikke på slibebåndet.
• Arbejdsfladen der bruges til slibeskiven kan, i slibemaskinens venstre side, ved hjælp af akslen stikkes ned i maskinerammens hul.
• Fæstn bolten bagpå slibemaskinen.
• Arbejdsfladen kan bruges som understøttelse när et objekt skal slibes mod slibebåndet.

4. BETJENING

• Sæt kontakten i stilling '1' for at tænde for slibemaskinen.
• For at sætte maskinen ud af drift skal samme kontakt stilles på '0'.
• Hold altid netledningen langt væk fra apparatets bevægende dele.
• Der må aldrig udøves stor tryk på objektet, derved sagtner slibebåndets fart.

Slibningen

Medfølgende slibebånd og -plade er egnede til bearbejdelse af metal, træ eller kunststof. Hold objektet godt fast under slibningen. Der må heller ikke udøves ekstra tryk. Bevæg objektet frem og tilbage over slibebåndet og -pladen for at undgå slitage på den ene side af slibebåndet og -pladen. Runde objekter kan slibes på slibebåndets modsatte sider (se Fig. 3). Objekter der er længere end slibemaskinen kan slibes ved at fjerne ledeskinnen.

Bemærk: træ skal altid slibes i årernes lengderetning for at modgå splinter.

En meget blød overflade kan bearbejdes som følgende. Gør en allerede slebet overflade våd med en fugtig klud eller svamp og lad den tørre grundigt. Nogle træfibre vil svulme lidt mere op end andre. Fladen er nu mere ujævn. Slib nu med fint slibepapir henover de udstikkende dele og du vil være overrasket over den glatte flade. Denne metode må ikke anvendes på ferniseret træ. Ferniseringen kan gå af på grund af fugtighed.

5. VEDLIGEHOLDELSE

Før rengøring og vedligeholdelse skal du altid slukke for maskinen og trække netstikket ud af kontakten.

Rengør maskinbeklædningerne regelmæssigt med en blød klud, helst efter hver anvendelse. Sørg for, at der ikke er støv eller snavs i ventilationsåbningerne. Fjern snavs, der sidder meget godt fast, med en blød klud, der er fugtet i sæbevand. Brug ikke opløsningsmidler, som f.eks. benzin, sprit, ammoniak osv. Kemikalier som disse beskadiger de syntetiske komponenter.

Udskift elledninger

Hvis forsyningsledningen er beskadiget, skal den udskiftes af producenten, dens serviceagent eller lignende kvalificerede personer for at undgå farer.

Udskiftning af netstik (kun i Storbritannien)

Hvis det formstøbte 3-bens stik, der er fastgjort til enheden, bliver beskadiget og skal udskiftes, er det vigtigt, at det destrueres korrekt og udskiftes med et godkendt BS 1363/13A stik med sikring, samt at følgende ledningsanvisninger følges. Ledningerne i netkablet er farvet i overensstemmelse med følgende kode: blå neutral brun strømførende

Da ledningsfarverne i enhedens netkabel muligvis ikke stemmer overens med de farvede mærkninger, der identificerer terminalerne i stikket, bedes du gøre følgende:

- Ledningen med den blå farve skal sluttes til den terminal, der er mærket med bogstavet N

eller er farvet sort.

- Ledningen med den brune farve skal sluttes til den terminal, der er mærket med bogstavet L eller farvet rød.

MILJ∅

Defekte og/eller bortskaffede elektriske og elektroniske apparater skal afleveres på en passende genbrugsstation.

Kun for lande i EU

Maskinværktøj må ikke bortskaffes sammen med husholdningsaffald. Ifølge EU-direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr og dets gennemførelse i den nationale lovgivning skal maskinværktøjer, der ikke længere anvendes, afleveres separat og bortskaffes på en miljøvenlig måde.

GARANTI

Garantibetingelserne findes på det garantikort, der er vedlagt separat.

Produktet og brugervejledningen er genstand for ændringer. Specifikationer kan ændres uden yderligere varsel.
