KÄYTTÖOHJE BGM1022 Ferm

Kiitämme tämän Ferm-tuotteen hankkimisesta. Olette hankkineet erinomaisen tuotteen, jonka tarjoaa yksi Euroopan johtavista toimittajista. Kaikki Fermin valmistamat tuotteet on valmistettu korkeimpien suorituskykyä ja turvallisuutta koskevien standardien mukaisesti. Osana filosofiaamme tarjoamme myös korkealuokkaisen asiakaspalvelun sekä kaiken kattavan takuun. Toivomme, että nautitte tämän tuotteen käytöstä monien vuosien ajan.

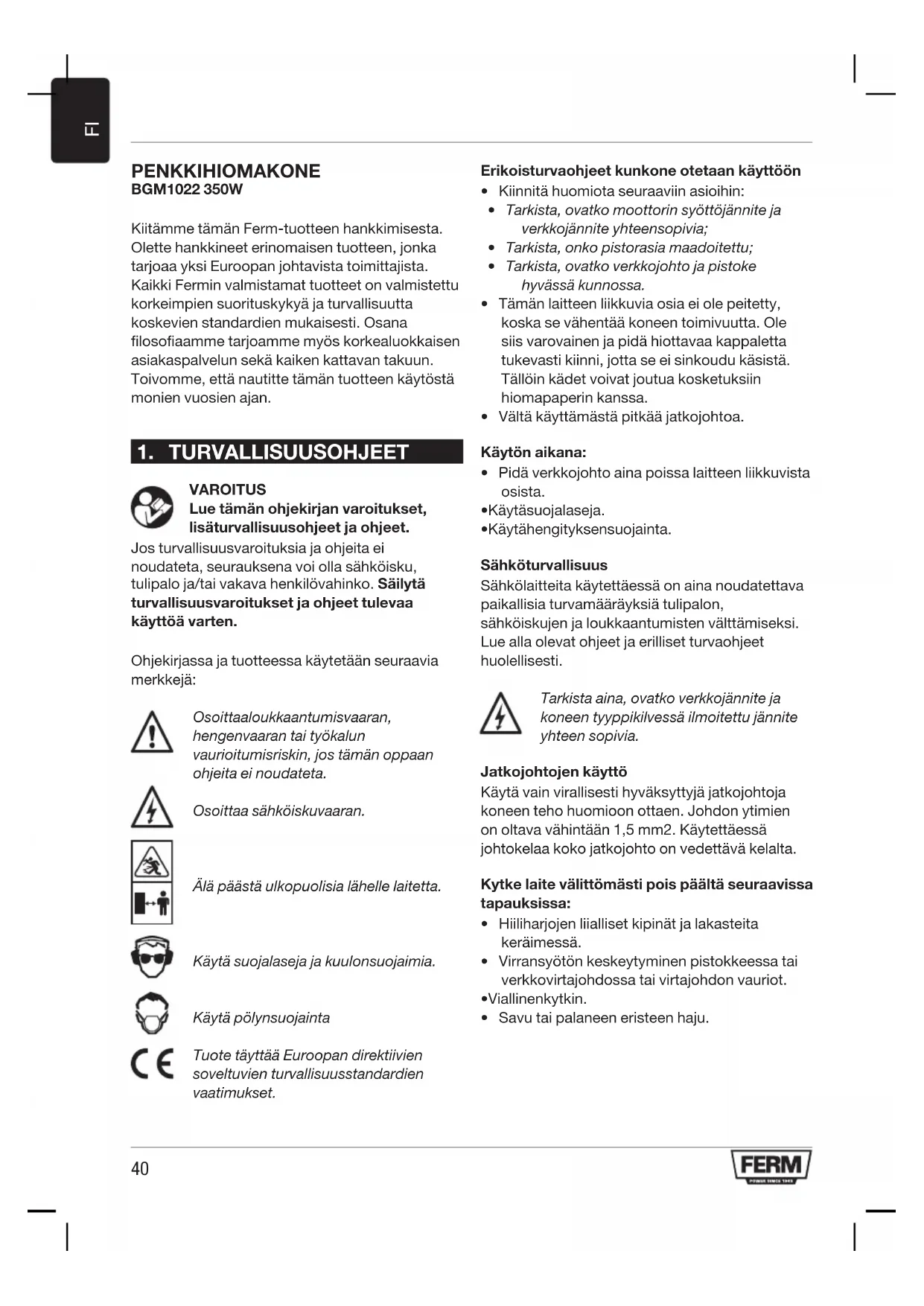

1. TURVALLISUUSOHJEET

VAROITUS

Lue tämän ohjekirjan varoitukset, lisäturvallisuusohjeet ja ohjeet.

Jos turvallisuusvaroituksia ja ohjeita ei noudateta, seurauksena voi olla sähköisku, tulipalo ja/tai vakava henkilövahinko. Säilytä turvallisuusvaroitukset ja ohjeet tulevaa käyttöä varten.

Ohjekirjassa ja tuotteessa käytetään seuraavia merkkejä:

Osoittaaloukkaantumisvaaran, hengenvaaran tai työkalun vaurioitumisriskin, jos tämän oppaan ohjeita ei noudateta.

Osoittaa sähköiskuvaaran.

Älä päästä ulkopuolisia lähelle laitetta.

Käytä suojalaseja ja kuulonsuojaimia.

Käytä pölynsuojainta

Tuote täyttää Euroopan direktiivien soveltuvien turvallisuusstandardien vaatimukset.

Erikoisturvaohjeet kunkone otetaan käyttöön

• Kiinnitä huomiota seuraaviin asioihin:
• Tarkista, ovatko moottorin syöttöjännite ja verkkojännite yhteensopivia;
  • Tarkista, onko pistorasia maadoitettu;
• Tarkista, ovatko verkkojohto ja pistoke hyvässä kunnossa.
• Tämän laitteen liikkuvia osia ei ole peitetty, koska se vähentää koneen toimivuutta. Ole siis varovainen ja pidä hiottavaa kappaletta tukevasti kiinni, jotta se ei sinkoudu käsistä. Tällöin kädet voivat joutua kosketuksiin hiomapaperin kanssa.
• Vältä käyttämästä pitkää jatkojohtoa.

Käytön aikana:

• Pidä verkkojohto aina poissa laitteen liikkuvista osista.
  •Käytäsuojalaseja.
  •Käytähengityksensuojainta.

Sähköturvallisuus

Sähkölaitteita käytettäessä on aina noudatettava paikallisia turvamääräyksiä tulipalon, sähköiskujen ja loukkaantumisten välttämiseksi. Lue alla olevat ohjeet ja erilliset turvaohjeet huolellisesti.

Tarkista aina, ovatko verkkojännite ja koneen tyyppikilvessä ilmoitettu jännite yhteen sopivia.

Jatkojohtojen käyttö

Käytä vain virallisesti hyväksyttyjä jatkojohtoja koneen teho huomioon ottaen. Johdon ytimien on oltava vähintään 1,5 mm2. Käytettäessä johtokelaa koko jatkojohto on vedettävä kelalta.

Kytke laite välittömästi pois päältä seuraavissa tapauksissa:

• Hiiliharjojen liialliset kipinät ja lakasteita keräimessä.
• Virransyötön keskeytyminen pistokkeessa tai verkkovirtajohdossa tai virtajohdon vauriot.
  •Viallinenkytkin.
• Savu tai palaneen eristeen haju.

2. KONEEN TIEDOT

Käyttötarkoitus

Tämä hiomakone on ns. yhdistelmäkone, joka yhdistää vaakatasoisen ja pystysuoran nauhakoneen sekä pyöröhiomakoneen ominaisuudet. Tukevan teräs- ja valurautarakenteen ansiosta kone soveltuu kaikkiin hiontatoihin.

Tekniset tiedot

JŠnnite 230-240 V, 50 Hz

Tehonkulutus 350W

S2= 30 min*

Pyšrimisnopeus kuormittamattomana hiomanauha 292m/min

Pyšrimisnopeus kuormittamattomana hiomapyšrš 1450 /min

Hiomanauha mitat 915 x 100 mm

Hiomapyšrš mitat ∅ 150 mm

Paino 12.2 kg

Lpa (ŠŠnenpainetaso) 77+3 dB(A)

Lwa (ŠŠnentehotaso) 90+3 dB(A)

*S2=Suurin käyttöaika 350 W teholla

Tärinätaso

Tämän ohjekirjan takana mainittu tärinäsäteilytaso on mitattu standardin EN 60745 mukaisen standarditestin mukaisesti; sitä voidaan käyttää verrattaessa yhtä laitetta toiseen sekä alustavana tärinälle altistumisen arviona käytet täessä laitetta manituissa käyttötarkoituksissa

• laitteen käyttö eri käyttötarkoituksiin tai erilaisten tai huonosti ylläpidettyjen lisälaitteiden kanssa voi lisätä merkittävästi altistumistasoa
• laitteen ollessa sammuksissa tai kun se on käynnissä, mutta sillä ei tehdä työtä, altistumistaso voi olla huomattavasti pienempi

Suojaudu tärinän vaikutuksilta ylläpitämällä laite ja sen lisävarusteet, pitämällä kädet lämpiminä ja järjestämällä työmenetelmät

Kuvaus

Tekstin numerot viittaavat sivujen 2-5 kaavioihin.

1. Koneen runko
2. Moottori
3. Ohjain ja vaste
4. Nauhan kireyden säätövipu
5. Ohjausrulla

6. Hiomanauha

7. Pääkytkin

8. Pituusohjain
9. Käyttötela
10. Alumiininen pyörölevy
11. Hiomapyörö
12. Työtaso
13. Kallistuksen asteikko
14. Nostokahva
15. Pölynimurin liittäminen

3. KOKOAMINEN

Asentaminen

Vältä käyttämästä pitkää jatkojohtoa. Varaa koneen ympärille riittävästi tilaa suurten kappaleiden hiomiseen.

Asennus

• Käännä koneen runko ylösalaisin ja työnnä 4 kumijalkaa koneen rungon jalustaan (1).
• Koneen runko, alumiininen pyörölevy (10) ja työtaso (12) ovat pakattuina erikseen.
• Työnnä alumiininen pyörölevy akselille ja lukitse levy sen sivussa olevan kuusiokolomutterin avulla (Kuva B - D)
• Asenna työtaso (12) akseleineen koneen runkoon ja kiinnitä työtaso koneen rungon sivussa olevan pultin avulla. Tarkista suorakulman avulla, onko tason ja pyörölevyn välinen kulma tasan 90° (Kuva E).
• Tämä kulma on säädettävissä siirtämällä asteikon osoitinta.
• Kallistuksen asteikko (13), joka on toimitettu erikseen pakattuna, voidaan nyt asentaa työtasoon (12). Tämän asteikon (13) avulla säädetään hiomakulmaa.
• Pituusohjain (8) asennetaan V-hihnan suojakotelon ylimmän pultin taakse. Tämän ohjaimen avulla hiottavaa kappaletta voidaan pitää tukevasti ja turvallisesti nauhaa vasten.
• Liitä pölynimuri pölynimurin liitäntöihin (15).

Työtason (12) ja hiomapyörön (11) välinen rako saa olla enintään 1,6 mm, jotta sormet eivät voi vahingossa jäädä niiden väliin.

Hiomapaperin valinta

Karkeaa paperia (60) käytetään poistamaan materiaalin valtaosa ja hienoa paperia (150)

viimeistelyyn. Jos pinta on epätasainen, aloita karkealla paperilla. Hio tämän jälkeen vähemmän karkealla paperilla (100), joka poistaa juuri syntyneet naarmut. Käytä lopuksi hienoa paperia (150) viimeistelyyn.

Hioma paperin asettaminen

Kuva F - H

Hiomakoneen osoittaessa itseesi päin nauha liikkuu oikealta vasemmalle koneen yläosan yli. Näin ollen hiottava kappale työntyy pituusohjaimen oikeaa sivua vasten. Nauhan oikea pyörimissuunta on merkitty suuntanuolilla nauhan sisäpintaan (ks. kuva). Jos nauhassa ei ole suuntanuolia, se on asennettava siten, että sauman korotettu osa (päältäpäin katsottaessa) osoittaa nauhan pyörimissuuntaan päin. Nauha on aina asennettava oikein. Tähän hiomakoneeseen käyvät standardin mukaiset nauhat, mitoiltaan 100x915 mm (nro 7).

• Vedä pistoke pistorasiasta.
- Työnnä kireyden säätövipu kokonaan oikealle, jotta ohjausrullat vapautuvat (nro 4).
- Työnnä nauha koneen takaosasta rullille.
- Paina kireyden säätövipu kokonaan vasemmalle. Nauhan on nyt oltava kiristettynä rullien päällä.
- Säädä oikea ohjausrulla siipimutterilla siten, että rulla on kohtisuorassa nauhan kanssa, jolloin nauhan reuna on samansuuntainen koneen aluslevyn kanssa.

Hiomapyörö

Kuva D

Hiomapyörölle voidaan asentaa standardin mukaiset itsekiinnittyvät hiomapaperit tai -kankaat, halkaisijaltaan 150 mm.

Nauhan pystysuoraan asettaminen

Kuva I

Konetta voi käyttää monipuolisesti, koska nauha voidaan asettaa pystysuoraan asentoon, jolloin myös sen alapuoli on käytettävissä.

• Kierrä ruuviavaimella auki molemmat mutterit, jotka sijaitsevat koneen etusivussa vasemman ohjausrullan lähellä.
• Laita nauha ylös haluttuun asentoon.
  • Kiristä molemmat mutterit.
  • Hiottava kappale nojaa nyt työtasoon, ei

nauhaan.

• Hiomapyörön työtaso voidaan asentaa hiomakoneen vasempaan sivuun työntämällä sen akseli koneen rungossa olevaan aukkoon.
• Kiristä koneen takaosassa oleva ruuvi.
• Työtasoa voidaan nyt käyttää tukena hiomisen aikana.

4. KÄYTTÖ

Seiso aina koneen etusivulla, jotta säilytät aina koko näkyvyyden (Kuva A)

Virran kytkeminen/Virran katkaiseminen

• Kone käynnistetään työntämällä pääkatkaisija "1"-asentoon.
• Kone pysähtyy, kun katkaisija työnnetään "0"-asentoon.
• Pidä sähköjohto aina poissa koneen liikkuvista osista.
• Älä paina hiottavaa kappaletta suurella voimalla nauhaa vasten. Tämä vain hidastaa nauhan nopeutta.

Hiominen

Tämän hiomakoneen kanssa toimitettu hiomanauha ja -levy soveltuvat metallin, puun ja muovin työstämiseen. Pidä hiottavaa kappaletta tukevasti kiinni. Älä käytä ylimääräistä voimaa. Liikuta työkappaletta edestakaisin nauhan/levyn pinnan yli, jotta nauha/levy kuluu tasaisesti. Pyöreat esineet voit hioa nauhan päässä. Nauhaa pitemmät esineet voit hioa, kun poistat pituusohjaimen.

Huom: Hio puuta aina syiden pituussuunnassa, jotta ei synny tikkuja.

Vihje: Jos puupinta on erittäin pehmeä, se on hyvä kastella rätillä tai sienellä hiomisen jälkeen ja antaa kuivua kunnolla. Kuivuessa toiset syyt nousevat enemmän esille kuin toiset, joten pinta tulee nyt ensin karkeammaksi. Jos tämän jälkeen hiotaan vielä kerran hienolla paperilla, pinta tulee erittäin sileäksi. Tätä menetelmää ei saa käyttää, jos puussa on vernissaa, koska se voi irrota kastuessaan.

5.HUOLTO

Sammuta kone ja irrota pistoke sähköverkosta aina ennen puhdistusta ja huoltoa.

Puhdista koneen ulkokuoret säännöllisesti pehmeällä liinalla, mieluiten jokaisen käyttökerran jälkeen. Varmista, että tuuletusaukoissa ei ole pölyä tai likaa. Poista vaikeat tahrat käyttämällä saippuavaahtoon kostutettua pehmeää liinaa. Älä käytä liuottimia, kuten bensiiniä, alkoholia, ammoniakkia jne. Vastaavat kemikaalit vaurioittavat syntetisiä komponentteja.

Virtajohtojen vaihto

Jos virtajohto on vaurioitunut, se tulee vaihdattaa valmistajalla, valmistajan huoltopalvelussa tai vastaavalla pätevällä asiantuntijalla vaarojen välttämiseksi.

Pistokkeen vaihto (koskee vain Isoa-Britanniaa)

Jos laitteeseen liitetty valettu 3-nastainen pistoke on vaurioitunut ja sen vaihto on tarpeen, se tulee hävittää oikeaoppisesti ja vaihtaa hyväksyttyyn BS 1363/13A sulakkeella varustettuun pistokkeeseen ja seuraavia johdotusohjeita on noudatettava. Virtajohdon johtimet on värikoodattu seuraavasti: sininennollajohdin ruskeajännitteenalainenjohdin

Koska laitteen virtajohdon johtimien värit eivät välttämättä vastaa pistokkeen liitäntöjen värimerkintöjä, toimi seuraavasti:

• Sininen johdin tulee liittää kirjaimella N tai mustalla värillä merkittyyn liitäntään.
• Ruskea johdin tulee liittää kirjaimella L tai punaisella värillä merkittyyn liitäntään.

YMPÄRISTÖ

Vialliset ja/tai hävitetyt sähkö- ja elektroniset laitteet tulee viedä asianmukaisiin erilliskeräyksiin.

Vain EU-maat

Älä hävitä sähkötyökaluja kotitalousjätteen mukana. Sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja vastaavien kansallisten lakien mukaisesti sähkötyökalut tulee hävittää erilliskeräyksessä ja ympäristöystävällisesti niiden käyttöiän päätyttyä.

TAKUU

Takuuehdot löytyvät erillisestä takuukortista.

Tuotteeseen ja ohjekirjaan voidaan tehdä muutoksia. Teknisiin tietoihin voidaan tehdä muutoksia ilmoituksetta.
