GEBRUIKSAANWIJZING BGM1022 Ferm

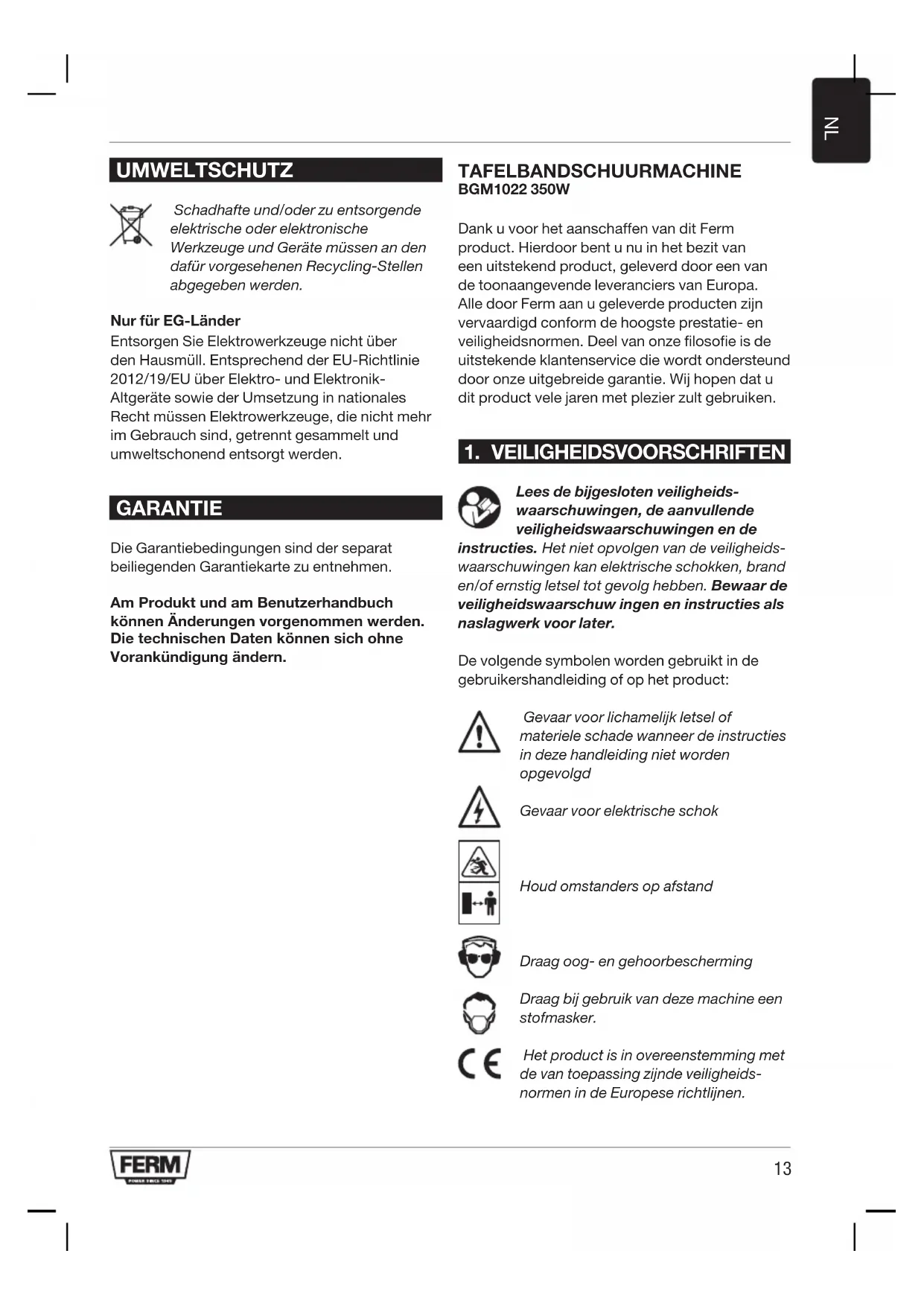

Lees de bijgesloten veiligheids- waarschuwingen, de aanvullende veiligheidswaarschuwingen en de instructies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Gevaar voor lichamelijk letsel of materiele schade wanneer de instructies in deze handleiding niet worden opgevolgd Gevaar voor elektrische schok Houd omstanders op afstand Draag oog- en gehoorbescherming Draag bij gebruik van deze machine een stofmasker. Het product is in overeenstemming met de van toepassing zijnde veiligheids- normen in de Europese richtlijnen.14

• Controleer het volgende:

• Komt de aansluitspanning van de schuurmachine met de netspanning overeen.

• Zijn het netsnoer en de netstekker in goede staat: stevig, zonder rafels of beschadigingen.

• Om functionele redenen zijn de draaiende delen van dit werktuig niet bedekt. Wees daarom voorzichtig. Houdt het werkstuk stevig vast, zodat het niet uit uw handen schiet waardoor deze in aanraking kunnen komen met de schuurvlakken.

• Vermijd het gebruik van lange verlengkabels. Bij het in bedrijfstellen van de machine:

• Houd het netsnoer altijd uit de buurt van bewegende delen van het gereedschap.

• Gebruik een veiligheidsbril.

• Gebruik een stofmasker. Elektrische veiligheid Neem bij het gebruik van elektrische machines altijd de plaatselijk geldende veiligheidsvoorschriften in acht in verband met brandgevaar, gevaar voor elektrische schokken en lichamelijk letsel. Lees behalve onderstaande instructies ook de veiligheidsvoorschriften in het apart bijgevoegde veiligheidskatern door. Controleer altijd of uw netspanning overeenkomt met de waarde op het typeplaatje. Bij gebruik van verlengsnoeren Gebruik uitsluitend een goedgekeurd verlengsnoer, dat geschikt is voor het vermogen van de machine. De aders moeten een doorsnede hebben van minimaal 1,5 mm2. Wanneer het verlengsnoer op een haspel zit, rol het snoer dan helemaal af. Het apparaat onmiddelijk uitzetten bij

• Overmatig vonken van de koolborstels en ringvuur in de collector.

• Rook of stank van verschroeide isolatie.

2. TECHNISCHE INFORMATIE

Bedoeld gebruik De schuurmachine is een gecombineerde machine met alle voordelen van een horizontale en verticale bandschuur-/slijpmachine en die van een schijfschuurmachine. Door de robuuste uitvoering in gietijzer en staal is deze machine geschikt voor alle schuurwerkzaamheden. Technische specificaties Spanning 230-240 V, 50 Hz Opgenomen vermogen 350W S2= 30 min* Onbelast toerental schuurband 292m/min Onbelast toerental schuurschijf 1450 /min Schuurband afmetingen 915 x 100 mm Schuurschijf afmetingen Ø 150 mm Gewicht 12.2 kg Lpa (Geluidsdrukniveau) 77+3 dB(A) Lwa (Geluidsvermogensniveau) 90+3 dB(A) *S2= Maximale bedieningsperiode bij een capaciteit van 350 W Trillingsniveau Het trillingsemissieniveau dat in deze gebruiksaanwijzing wordt vermeld, is gemeten conform een gestandaardiseerde test in EN 60745; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen.

• gebruik van de tool voor andere toepassingen, of met andere of slecht onderhouden accessoires, kan het blootstellingsniveau in aanzienlijke mate doen toenemen

• wanneer de machine is uitgeschakeld of wanneer deze loopt maar geen werk verricht, kan dit het blootstellingsniveau aanzienlijk reduceren Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren. Beschrijving De nummers in de tekst verwijzen naar de illustraties op pagina 2-5.15

15. Aansluiting stofzuiger

Installatie Vermijd het gebruik van lange verlengkabels. Let op dat er voldoende ruimte rondom de machine is voor de te schuren werkstukken. Montage

• Zet het machineframe op de kop en druk de vier rubber voetjes in de voet (1) van het machineframe.

• Machineframe, aluminium schijf (10) en werkblad (12), worden afzonderlijk verpakt geleverd.

• Schuif de aluminium schijf op de as en zet de schijf vast met de inbusbout in de zijkant van de schijf (Fig.B - D).

• Plaats het werkblad (12) met de as in het machineframe en zet het werkblad vast m.b.v. de bout in de zijkant van het machineframe. Controleer met een 90° blokhaak op het werkblad en tegen de schuurschijf of de hoek precies 90° is (Fig.E).

• Stel deze hoek eventueel in door het wijzertje van de schaalverdeling te verdraaien.

• Op het werkblad (12) kan de verstekschaal (13) geplaatst worden die ook los bijgeleverd wordt. M.b.v. deze verstekschaal (13) kan de hoek waarmee geslepen wordt precies worden ingesteld.

• De langsgeleider (8) voor de bandschuur-/ slijpmachine kan achter de bovenste bout geplaatst worden van de V-riem afschermkast. Op deze wijze kan een werkstuk stevig en zonder grote gevaren tegen de schuurband gehouden worden.

• Bevestig de stofzuiger op de aansluitingen voor de stofzuiger (15). Om te voorkomen dat het werkstuk of uw vingers tussen het werkblad (12) en de schuurschijf (11) kunnen komen, moet de afstand tussen werkblad (12) en schuurschijf (11) maximaal 1,6 mm zijn. Keuze van het schuurpapier Grof schuurpapier (korrel 60) verwijdert over het algemeen het meeste materiaal en fijn schuurpapier (korrel 150) wordt gebruikt voor de afwerking. Als het oppervlak oneffen is, begint u met grof schuurpapier en schuurt totdat het vlak is. Vervolgens gebruikt u middelgrof schuurpapier (korrel 100) om de krassen die het eerste papier heeft achtergelaten te verwijderen en tenslotte neemt u fijn schuurpapier (korrel 150) voor de afwerking. Ga door met schuren totdat het oppervlak glad is. Schuurpapier aanbrengen Fig.F - H Wanneer u de schuurmachine met de schuurschijf naar u toegekeerd heeft staan, beweegt de schuurband van rechts naar links over de bovenzijde van de machine. Door deze draairichting zal het werkstuk tegen de rechterzijde van de langsgeleider gedrukt worden. De juiste looprichting van de schuurband staat aan de binnenzijde aangegeven d.m.v. een pijl (zie tekening). Wanneer geen pijl is aangegeven, moet de schuurband zo geplaatst worden dat het verhoogde gedeelte van de naad, in de draairichting van de band staat. Let op dat de schuurband dus op de juiste wijze wordt geplaatst. De machine gebruikt standaard 100 x 915 mm schuurbanden (nr.7). Trek de netstekker uit het stopcontact (de wandcontactdoos).

• Druk de spanhendel geheel naar rechts om de spanning van de geleiderollen te halen (Fig.4).

• Schuif vanaf de achterkant van de machine de schuurband over de beide geleiderollen.

• Druk de spanhendel geheel naar links. De schuurband moet nu strak over de geleiderollen.16

• Draai m.b.v. de vleugelmoer aan de rechter geleiderol de geleiderol precies haaks op de loop van de schuurbanden. De bandloop is juist ingesteld wanneer de zijkanten van de schuurband evenwijdig lopen aan de onderlegplaat. De schuurschijf Fig. D Voor de schuurschijf worden papier- of stofplaten gebruikt met een standaard diameter van 150 mm. De schuurplaten zijn zelfklevend. Verticaal plaatsen van de schuurband Fig. I Voor een grotere flexibiliteit van de schuurband kan de onderzijde van de schuurband gebruikt worden omdat zich hier geen onderlegplaat bevind. Om deze onderzijde makkelijk bereikbaar te maken, kan de schuurband verticaal worden geplaatst.

• Draai de twee moeren (1) aan de voorzijde van de schuurmachine, rond de linker geleiderrolas, los m.b.v. een steeksleutel;

• Draai de schuurband omhoog in de gewenste positie;

• Draai de twee moeren (1) weer vast;

• Het werkstuk kan nu op de werktafel rusten en niet op de schuurband;

• Het werkblad dat gebruikt wordt voor de slijpschijf kan nu aan de linkerzijde van de schuurmachine m.b.v. de as in het gat van het machineframe worden gestoken;

• Draai de bout vast aan de achterzijde van de schuurmachine;

• Het werkblad is nu te gebruiken als ondersteuning voor het schuren van het werkstuk tegen de schuurband.

Ga altijd recht voor de machine staan om steeds het overzicht te behouden (Fig. A). In-/Uit schakelen

• Zet de schakelaar naar stand ‘1’ om uw schuurmachine in werking te stellen.

• Om uit te schakelen moet u dezelfde schakelaar naar stand ‘0’ drukken.

• Houd het netsnoer altijd uit de buurt van bewegende delen.

• Oefen geen grote druk uit met het werkstuk, dit vertraagd de schuurband alleen maar. Het schuren De bij deze schuurmachine geleverde schuurband en -plaat zijn geschikt voor het bewerken van metaal, hout of kunststof. Houd het werkstuk tijdens het schuren stevig vast. Geen extra druk uitoefenen. Beweeg het werkstuk heen en weer over de schuurband en -plaat om te voorkomen dat op één plaats de schuurband en -plaat doorslijten. Ronde voorwerpen kunnen aan de uiteinden van de schuurband geschuurd worden. Werkstukken die langer zijn dan de schuurmachine kunnen geschuurd worden door de langsgeleider te verwijderen. N.B.: Schuur bij hout altijd in de lengterichting van de nerf om splintervorming te voorkomen. Om een zeer zacht oppervlak te bewerken kan het trucje worden toegepast om ‘de korrels boven te halen’. Dit werkt als volgt: Maak het reeds geschuurde oppervlak nat met een vochtige doek of spons en laat het grondig drogen. Sommige houtvezels zullen meer zwellen dan andere, zodat het oppervlak uiteindelijk ruwer is dan voorheen. Schuur nu met fijn schuurpapier de uitstekende deeltjes weg en u krijgt een opmerkelijk glad oppervlak. Gebruik deze methode echter niet op gevernist hout. De vernis kan losraken door de vochtigheid.

Schakel voor reiniging en onderhoud altijd de machine uit en verwijder de netstekker uit het stopcontact. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen.17

Vervanging netsnoeren Als het netsnoer beschadigd is, moet het door de fabrikant, een door deze erkend servicebedrijf of een vergelijkbaar gekwalificeerde persoon worden vervangen om gevaren te voorkomen. Vervanging stekker (alleen Verenigd Koninkrijk) Als de gegoten driepolige stekker die aan de eenheid vastzit, is beschadigd en moet worden vervangen, is het van belang dat deze wordt gedemonteerd en vervangen door een goedgekeurde, gezekerde stekker BS 1363/7A, en dat de volgende instructies voor de bedrading worden opgevolgd. De draden in het netsnoer zijn gekleurd in overeenstemming met de volgende code: blauw neutraal bruin spanning Aangezien de kleuren van de draden in het netsnoer misschien niet overeenkomen met de gekleurde merktekens die de polen in de stekker aanduiden, gaat u als volgt verder:

• De blauwe draad moet worden aangesloten op de pool die is gemarkeerd met de letter N of die zwart gekleurd is.

• De bruine draad moet op de pool worden aangesloten die is gemarkeerd met de letter L of die rood gekleurd is. MILIEU Defecte en/of afgedankte elektrische of elektronische apparaten dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EU-landen Dank elektrisch gereedschap niet af door dit als gewoon huisvuil aan te bieden. Conform de Europese Richtlijn 2012/19/EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt. GARANTIE Lees voor de garantievoorwaarden de apart bijgevoegde garantiekaart. Het product en de gebruikershandleiding zijn onderhevig aan wijzigingen. Specificaties kunnen zonder opgaaf van redenen worden gewijzigd.18
