BRUKSANVISNING PSM1034 Ferm

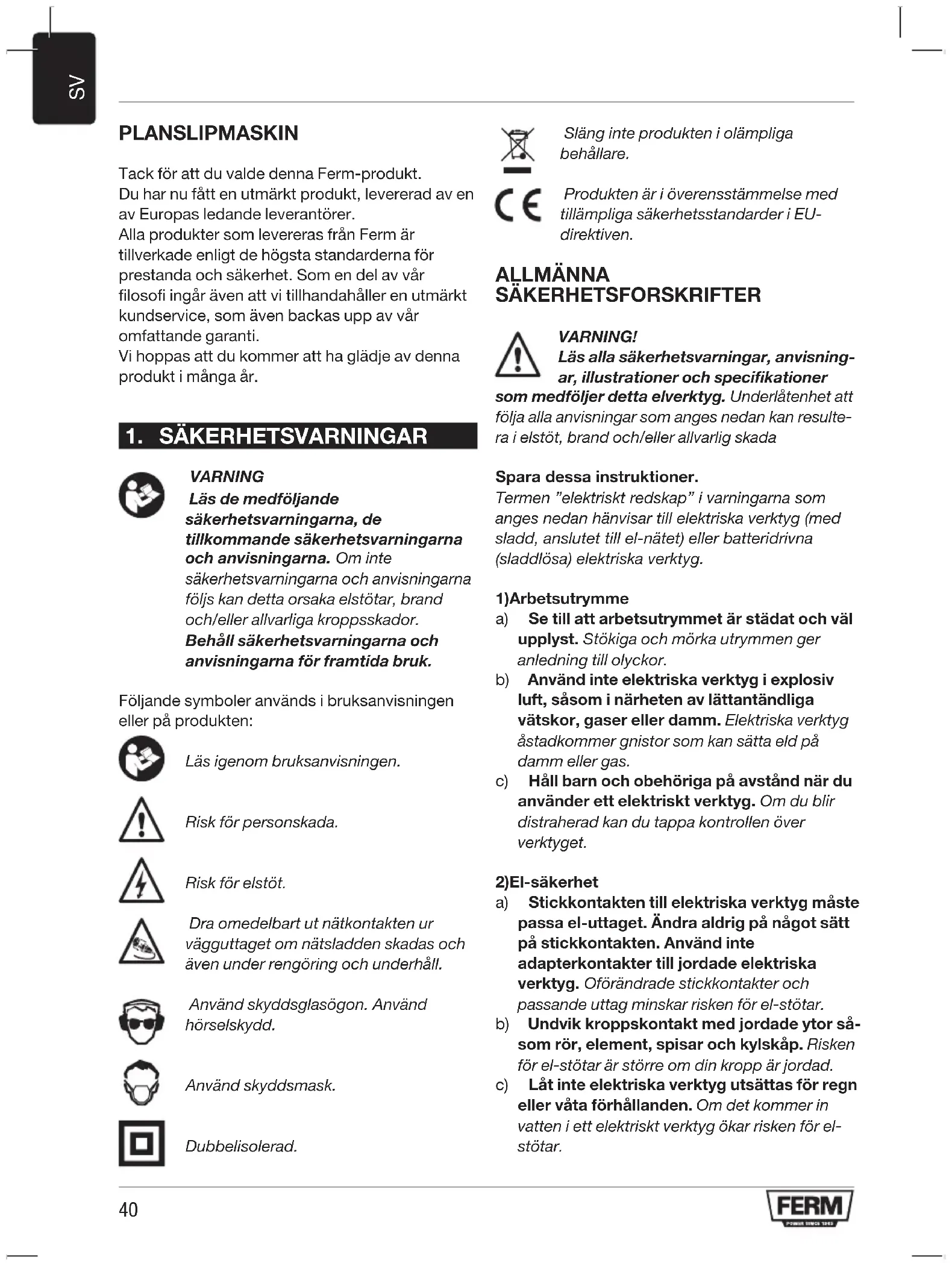

PLANSLIPMASKIN Tack för att du valde denna Ferm-produkt. Du har nu fått en utmärkt produkt, levererad av en av Europas ledande leverantörer. Alla produkter som levereras från Ferm är tillverkade enligt de högsta standarderna för prestanda och säkerhet. Som en del av vår filosofi ingår även att vi tillhandahåller en utmärkt kundservice, som även backas upp av vår omfattande garanti. Vi hoppas att du kommer att ha glädje av denna produkt i många år.

1. SÄKERHETSVARNINGAR

VARNING Läs de medföljande säkerhetsvarningarna, de tillkommande säkerhetsvarningarna och anvisningarna. Om inte säkerhetsvarningarna och anvisningarna följs kan detta orsaka elstötar, brand och/eller allvarliga kroppsskador. Behåll säkerhetsvarningarna och anvisningarna för framtida bruk. Följande symboler används i bruksanvisningen eller på produkten: Läs igenom bruksanvisningen. Risk för personskada. Risk för elstöt. Dra omedelbart ut nätkontakten ur vägguttaget om nätsladden skadas och även under rengöring och underhåll. Använd skyddsglasögon. Använd hörselskydd. Använd skyddsmask. Dubbelisolerad. Släng inte produkten i olämpliga behållare. Produkten är i överensstämmelse med tillämpliga säkerhetsstandarder i EU- direktiven. ALLMÄNNA SÄKERHETSFORSKRIFTER VARNING! Läs alla säkerhetsvarningar, anvisning- ar, illustrationer och specifikationer som medföljer detta elverktyg. Underlåtenhet att följa alla anvisningar som anges nedan kan resulte- ra i elstöt, brand och/eller allvarlig skada Spara dessa instruktioner. Termen ”elektriskt redskap” i varningarna som anges nedan hänvisar till elektriska verktyg (med sladd, anslutet till el-nätet) eller batteridrivna (sladdlösa) elektriska verktyg.

a) Se till att arbetsutrymmet är städat och väl upplyst. Stökiga och mörka utrymmen ger anledning till olyckor. b) Använd inte elektriska verktyg i explosiv luft, såsom i närheten av lättantändliga vätskor, gaser eller damm. Elektriska verktyg åstadkommer gnistor som kan sätta eld på damm eller gas. c) Håll barn och obehöriga på avstånd när du använder ett elektriskt verktyg. Om du blir distraherad kan du tappa kontrollen över verktyget.

a) Stickkontakten till elektriska verktyg måste passa el-uttaget. Ändra aldrig på något sätt på stickkontakten. Använd inte adapterkontakter till jordade elektriska verktyg. Oförändrade stickkontakter och passande uttag minskar risken för el-stötar. b) Undvik kroppskontakt med jordade ytor så- som rör, element, spisar och kylskåp. Risken för el-stötar är större om din kropp är jordad. c) Låt inte elektriska verktyg utsättas för regn eller våta förhållanden. Om det kommer in vatten i ett elektriskt verktyg ökar risken för el- stötar.41

d) Skada inte kabeln. Använd aldrig kabeln för att bära eller dra det elektriska verktyget eller för att dra ut stickkontakten. Håll sladden borta från höga temperaturer, olja, vassa kanter eller rörliga delar. Skadade eller hoptrasslade kablar ökar risken för el-stötar. e) När du använder ett elektriskt verktyg utomhus måste förlängningskabeln vara lämplig för utomhusbruk. Om man använder en förlängningskabel för utomhusbruk minskar risken för el-stötar. f) Använd jordfelsskydd (RCD) om arbete med ett elverktyg i fuktig miljö är oundvikligt. Användning av RCD minskar risken för elstötar.

3) Personlig säkerhet

a) Var uppmärksam, titta på det du håller på med och använd sunt förnuft när du arbetar med ett elektriskt verktyg. Använd inte elektriska verktyg när du är trött eller står under inflytande av droger, alkohol eller mediciner. Ett ögonblick ouppmärksamhet vid användandet av elektriska verktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning. Bär alltid skydds glasögon. Säkerhetsutrustning såsom skyd dsmasker, skor med anti-halksula, hjälm eller hörselskydd som används vid rätt omstän digheter kommer att minska personskador. c) Förhindra oavsiktlig igångsättning. Se till att strömbrytaren är avslagen innan du sätter stickkontakten i eluttaget. Om du bär elverktyg med ngret på brytaren eller strömsätter elverktyg vars brytare är aktiverad kan du råka ut för en olycka. d) Ta bort skiftnycklar och skruvnycklar innan ett elektriskt verktyg slås på. En skift- eller skruvnyckel som lämnas kvar fastsatt vid det elektriska verktygets roterande delar kan leda till personskada. e) Sträck dig inte för långt. Se till att du alltid står stadigt och i balans. På så sätt har du bättre kontroll över det elektriska verktyget i oväntade situationer. f) Klä dig rätt. Bär inte löst sittande kläder eller smycken. Håll håret, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i de rörliga delarna. g) Om apparater för uppsugning och uppsamling av damm finns tillgängliga, se till att de ansluts och används korrekt. Om sådana apparater används kan dammrelaterade faror minskas. h) Låt inte erfarenheten som uppnås vid frek- vent användning av verktyg låta dig bli för självsäker och ignorera verktygsäkerhet- sprinciperna. En oförsiktig handling kan orsaka allvarliga skador under bråkdelen av en sekund.

4) Underhåll av elektriska verktyg

a) Överbelasta inte ett elektriskt verktyg. Använd rätt sorts verktyg till det arbete du vill utföra. Rätt sorts elektriskt verktyg gör arbetet bättre och säkrare i den hastighet det var designat för. b) Använd inte verktyget om strömbrytaren är trasig. Om ett elektriskt verktyg inte kan kontrolleras med hjälp av en strömbrytare är det farligt och måste lagas. c) Koppla loss stickkontakten från verktyget innan du utför några justeringar, byter tillbehör eller förvarar det. Med dessa preventiva säkerhetsåtgärder minskas risken för att det elektriska verktyget går på av misstag. d) Förvara elektriska verktyg som inte är i bruk utom räckhåll för barn och låt inte personer som inte känner till verktyget eller dessa instruktioner använda det. Elektriska verktyg är farliga i händerna på oerfarna användare. e) Underhåll elektriska verktyg. Kontrollera att alla rörliga delar är i rät linje och fastsatta, att inga delar är trasiga och att de är korrekt monterade. Kontrollera även annat som kan påverka verktygets funktion. Om det elektriska verktyget är trasigt måste det repareras innan det tas i bruk. Många olyckor förorsakas av dåligt underhållna elektriska verktyg. f) Håll alltid sågande och skärande verktyg vassa och rena. Sågande och skärande verktyg med vassa eggar/skär fastnar inte så lätt och är enklare att hålla kontroll över. g) Använd det elektriska verktyget, dess tillbehör, borrande eller skärande delar etc. enligt dessa instruktioner och på det sätt som det är avsett för. Ta med förutsättningarna och det arbete som ska utföras i beräkningarna. Att använda ett42

elektriskt verktyg för andra arbeten än det är avsett för kan resultera i farliga situationer. h) Se till att handtagen är torra, rena och fria från olja och fett. Hala handtag och grep- pytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

a) Låt ditt elverktyg servas av en kvalicerad reparatör och enbart med originalreservdelar. Detta säkerställer att elverktygets säkerhet upprätthålls. Ytterligare säkerhetsvarningar för planslipmaskiner Kontakt med eller inandning av damm som bildats vid användning (på t.ex. mönjemålade ytor, trä och metall) kan äventyra din hälsa och även de kringståendes. Bär alltid lämplig skyddsutrustning, som t.ex. munskydd. Använd alltid lämplig dammsugning vid användning.

• Arbeta inte med material som innehåller asbest. Asbest betraktas som cancerframkallande.

• Använd inte maskinen för slipning av arbetsstycken av magnesium.

• Använd skyddsglasögon. Använd hörselskydd. Om nödvändigt, använd andra skyddsanordningar, som skyddshandskar, skyddsskor, etc.

• Håll maskinen i den isolerade greppytan där tillbehöret kan komma i kontakt med dolda ledningar eller nätkablar. Om tillbehöret kommer i kontakt med spänningsförande ledning, kan de exponerade metalldelarna på maskinen också bli spänningsförande. Risk för elstöt.

• Var mycket försiktig vid slipning av målade ytor.

• Före användning, ta bort alla spikar och andra metallföremål från arbetsstycket.

• Se till att arbetsstycket har korrekt stöd eller fäste.

• Använd bara slippapper som lämpar sig för användning tillsammans med maskinen.

• Använd bara slippapper med korrekta mått. Se till att slippappret är korrekt fastsatt.

• Undersök slippappret före varje användning. Använd inte slippapper som är nött på grund av långvarig användning.

• Placera aldrig maskinen på ett bord eller en arbetsbänk innan den stängts av. Elektrisk säkerhet Kontrollera alltid att strömförsörjningens spänning överensstämmer med spänningen på märkplåten.

• Använd inte maskinen om nätkabeln eller nätkontakten är skadad.

• Om byte av matningssladd är nödvändigt måste detta göras av tillverkaren eller dennes ombud för att undvika en säkerhetsrisk.

• Använd endast förlängningskablar som är lämpliga för maskinens nominella effekt, minst 1,5 mm

tjocka. Om förlängningskabel på trumma används måste kabeln alltid rullas ut helt. Tekniska data Nätspänning 230 V~ Nätfrekvens 50 Hz Ineffekt 135 W Obelastad hastighet 12.000/min Skyddsklass IP 20 Vikt 1,3 kg

Använd hörselskydd. Vibrationsnivå Vibrationsemissionsvärdet som står på baksidan av den här instruktionsboken har uppmätts enligt ett standardiserat test i enlighet med EN 62841-1, EN 62841-2-4; detta värde kan användas för att jämföra vibrationen hos olika verktyg och som en ungefärlig uppskattning av hur stor vibration användaren utsätts för när verktyget används enligt det avsedda syftet: - vibrationsutsläppet under faktisk användning av elverktyget kan skilja sig från det deklarerade totala värdet beroende på hur verktyget används; och43

- måste identifiera säkerhetsåtgärder för att skydda operatören baserat på en uppskattning av exponeringen under de faktiska användningsförhållandena (bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används). Skydda dig mot vibration genom att underhålla verktyget och dess tillbehör, hålla händerna varma och styra upp ditt arbetssätt.

2. BESKRIVNING (FIG. A)

Avsedd användning Maskinen är konstruerad för slipning av trä, plast och metall. Denna maskin är endast lämplig för torrslipning. Maskinen är inte lämplig för bearbetning av föremål som innehåller asbest. Felaktig användning kan skada verktyget. Siffrorna i texten hänvisar till diagrammen på sidorna 2-3.

Innan montering ska du alltid stänga av maskinen och dra ut nätkontakten ur vägguttaget. Anslutning av dammlåda (fig. B) Vi rekommenderar starkt att du använder maskinen tillsammans med dammlåda (3) för att säkerställa optimalt dammsutsug. Skjut spåret i dammlådan över skåran på det bakre dammutloppet.

• För att säkerställa att dammlådan sitter ordentligt trycker du på dammlådan tills ett klickljud hörs. Notera: Dammlådan ska tömmas när lådan är halvfull för att bibehålla optimal dammsugning. Montering och borttagning av slippapper (fig. C, D) Slipmaskinen är lämplig för slipning av papper både med och utan kardborrefästsystem. Montera och ta bort slippapper med kardborrefästsystem

• Håll maskinen på sidan eller upp och ned, som visas på fig. C.

• Montera slippapper (8) med önskad kornstorlek på slipdynan (4). Se till att perforeringen i slippappret (8) överensstämmer med perforeringen på slipdynan (4).

• För att ta bort slippapper (8), dra helt enkelt bort slippappret från slipskivan (4). Montera och ta bort slippapper utan kardborrefästsystem

• Öppna slippappersklämmorna (5).

• Montera slippapper (8) med önskad kornstorlek på slipdynan (4).

• Vik slippappret (8) i båda ändarna runt slipskivans kanter (4).

• Stäng slippappersklämmorna (5) en efter en. Se till att slippapprets (8) ändar sitter fast.

• För att ta bort slippappret (8), öppna först slippappersklämmorna (5) och ta sedan bort slippappret (8) från slipdynan (4). Notera: Använd grovt slippapper för slipning av grova, ojämna ytor. Använd medelslippapper för att ta bort de återstående reporna från det grova slippappret. Använd fint slippapper för ytbehandling. Byte av slipdynan (fig. E) Om slipdynan är nött måste den bytas ut.

• Ta bort slippappret om så behövs.

• Lossa skruvarna från slipdynan (4).

Starta och stänga av (fig. A)

• For att starta maskinen, tryck på strömbrytaren (1).

• For att stänga av maskinen, släpp strömbrytaren (1). Tips för bästa användning

• Håll maskinen med båda händerna.

• Placera slipdynan med slippappret på arbetsytan.

• Flytta maskinen långsamt över arbetsytan, samtidigt som slipdynan trycks mot arbetsytan med stadig hand.

• Utöva inte för stort tryck på maskinen. Låt maskinen göra arbetet.

Dra alltid ut maskinen från eluttaget innan du utför något underhållsarbete. Rengör maskinen hus regelbundet med en mjuk trasa, helst efter varje gång du använder maskinen. Se till att ventilationsöppningarna är fria från damm och smuts. Ta bort mycket ihållande smuts med en mjuk trasa fuktad med tvållösning. Använd inte lösningsmedel som bensin, alkohol, ammoniak osv. Sådana kemikalier skadar de syntetiska komponenterna. MILJÖ Felaktig och/eller kasserad elektrisk eller elektronisk utrustning måste lämnas in på lämpliga återvinningsstationer. Endast för EU-länder Släng inte elverktyg i hushållsavfallet. Enligt det europeiska WEEE-direktivet 2012/19/EU för avfall från elektrisk och elektronisk utrustning och dess tillämpning nationellt ska elverktyg som inte längre kan användas samlas in separat och kasseras på ett miljövänligt sätt. GARANTI Se de medföljande garantivillkoren.45

7. Hastighetsjusteringshjul
