GEBRUIKSAANWIJZING PSM1034 Ferm

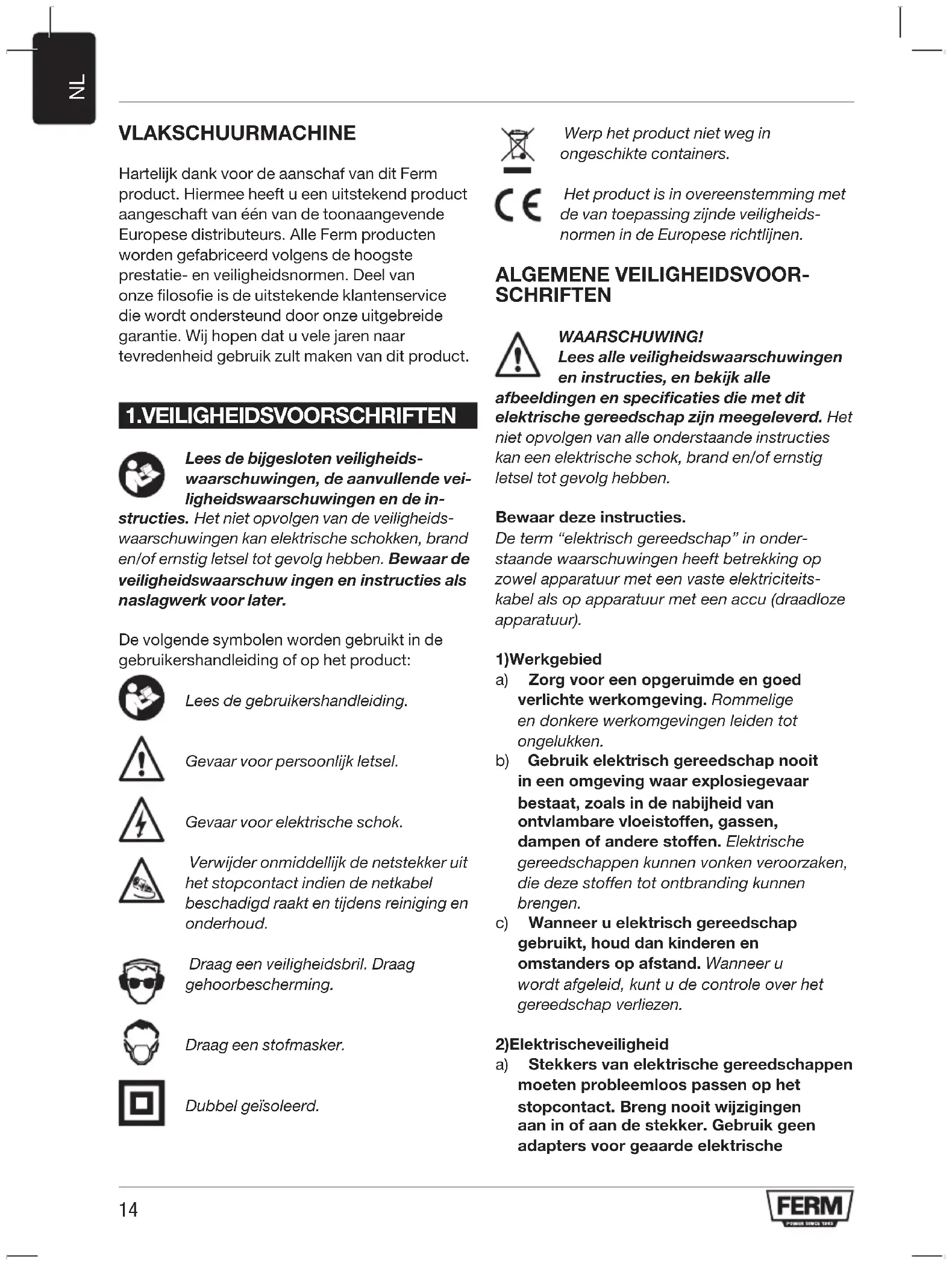

VLAKSCHUURMACHINE Hartelijk dank voor de aanschaf van dit Ferm product. Hiermee heeft u een uitstekend product aangeschaft van één van de toonaangevende Europese distributeurs. Alle Ferm producten worden gefabriceerd volgens de hoogste prestatie- en veiligheidsnormen. Deel van onze filosofie is de uitstekende klantenservice die wordt ondersteund door onze uitgebreide garantie. Wij hopen dat u vele jaren naar tevredenheid gebruik zult maken van dit product.

1. VEILIGHEIDSVOORSCHRIFTEN

Lees de bijgesloten veiligheids- waarschuwingen, de aanvullende vei- ligheidswaarschuwingen en de in- structies. Het niet opvolgen van de veiligheids- waarschuwingen kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben. Bewaar de veiligheidswaarschuw ingen en instructies als naslagwerk voor later. De volgende symbolen worden gebruikt in de gebruikershandleiding of op het product: Lees de gebruikershandleiding. Gevaar voor persoonlijk letsel. Gevaar voor elektrische schok. Verwijder onmiddellijk de netstekker uit het stopcontact indien de netkabel beschadigd raakt en tijdens reiniging en onderhoud. Draag een veiligheidsbril. Draag gehoorbescherming. Draag een stofmasker. Dubbel geïsoleerd. Werp het product niet weg in ongeschikte containers. Het product is in overeenstemming met de van toepassing zijnde veiligheids- normen in de Europese richtlijnen. ALGEMENE VEILIGHEIDSVOOR- SCHRIFTEN WAARSCHUWING! Lees alle veiligheidswaarschuwingen en instructies, en bekijk alle afbeeldingen en specificaties die met dit elektrische gereedschap zijn meegeleverd. Het niet opvolgen van alle onderstaande instructies kan een elektrische schok, brand en/of ernstig letsel tot gevolg hebben. Bewaar deze instructies. De term “elektrisch gereedschap” in onder- staande waarschuwingen heeft betrekking op zowel apparatuur met een vaste elektriciteits- kabel als op apparatuur met een accu (draadloze apparatuur).

a) Zorg voor een opgeruimde en goed verlichte werkomgeving. Rommelige en donkere werkomgevingen leiden tot ongelukken. b) Gebruik elektrisch gereedschap nooit in een omgeving waar explosiegevaar bestaat, zoals in de nabheid van ontvlambare vloeistoffen, gassen, dampen of andere stoffen. Elektrische gereedschappen kunnen vonken veroorzaken, die deze stoffen tot ontbranding kunnen brengen. c) Wanneer u elektrisch gereedschap gebruikt, houd dan kinderen en omstanders op afstand. Wanneer u wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2) Elektrische veiligheid

a) Stekkers van elektrische gereedschappen moeten probleemloos passen op het stopcontact. Breng nooit wzigingen aan in of aan de stekker. Gebruik geen adapters voor geaarde elektrische15

gereedschappen. Standaardstekkers en passende stopcontacten verkleinen de kans op een elektrische schok. b) Voorkom lichamelk contact met geaarde oppervlakken van bvoorbeeld ppen, leidingen, radiatoren, fornuizen en koel- kasten. Wanneer uw lichaam geaard is, wordt de kans op een elektrische schok groter. c) Stel elektrische gereedschappen nooit bloot aan regen of vocht. Wanneer er water binnendringt in een elektrisch gereedschap, wordt de kans op een elektrische schok groter. d) Gebruik het snoer niet om het elektrisch gereedschap te dragen, te verplaatsen of de stekker uit het stopcontact te trekken. Bescherm het snoer tegen olie, warmte, scherpe randen en bewegende delen. Beschadigde of vastzittende snoeren vergroten de kans op een elektrische schok. e) Wanneer u elektrische gereedschappen buiten gebruikt, gebruik dan een verlengkabel die geschikt is voor buitengebruik. Door een kabel te gebruiken die geschikt is voor buitengebruik, wordt de kans op een elektrische schok kleiner. f) Gebruik een aardlekbeveiliging (RCD) als niet te voorkomen is dat een powertool moet worden gebruikt in een vochtige omgeving. Gebruik van een RCD vermindert het risico van elektrische schokken.

3) Persoonlijke veiligheid

a) Blf altd alert, kk goed wat u doet en gebruik uw gezonde verstand wanneer u een elektrisch gereedschap gebruikt. Gebruik geen elektrische gereedschappen wanneer u moe bent, of drugs, alcohol of medicnen hebt gebruikt. Eén moment van onachtzaamheid b het gebruik van elektrische gereed schappen kan ernstige verwondingen tot gevolg hebben. b) Gebruik persoonlke beschermings middelen. Draag altd een veiligheidsbril. Een gepast gebruik van veiligheids voor- zieningen, zoals een stof masker, speciale werkschoenen met antislipzolen, een veiligheidshelm en gehoor bescherming verkleinen de kans op persoonlk letsel. c) Voorkom dat het gereedschap per ongeluk wordt gestart. Zorg dat de schakelaar op de UIT positie staat, voordat u de stekker in het stopcontact steekt. Draag elektrisch gereedschap nooit met uw vinger op de schakelaar en steek ook nooit de stekker van ingeschakelde elektrische gereedschappen in het stopcontact: dit leidt tot ongelukken. d) Verwder alle instel en andere sleutels uit het elektrisch gereedschap voordat u hem inschakelt. Instel en andere sleutels aan een ronddraaiend onderdeel van het elektrisch gereedschap kunnen tot verwondingen leiden. e) Zorg dat u nooit uw evenwicht kunt verliezen; houd altd twee voeten stevig op de vloer. Hierdoor kunt u het elektrisch gereedschap in on verwachte situaties beter onder controle houden. f) Zorg dat u geschikte kleding draagt. Draag geen loshangende kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende delen. Loshan- gende kleding, sieraden en lang haar kunnen vast komen te zitten in bewegende delen. g) Wanneer er voorzieningen zn voor de aansluiting van stofafzuiginstallaties, zorg dan dat ze op de juiste wze worden aangesloten en gebruikt. Gebruik van deze voorzieningen vermindert de gevaren die door stof worden veroorzaakt. h) Denk niet dat doordat u gereedschap vaak gebruikt, u wel weet hoe het allemaal werkt en dat u de veiligheidsbeginselen voor het gebruik van het gereedschap wel kunt negeren. Een onbezonnen actie kan in een fractie van een seconde ernstig letsel tot gevolg hebben.

4) Gebruik en onderhoud van elektrisch

gereedschap a) Oefen geen overmatige kracht uit op elektrisch gereedschap. Gebruik het juiste gereedschap voor uw specieke toepassing. Met het juiste elektrische gereedschap voert u de taak beter en veiliger uit wanneer dit op de snelheid gebeurt waarvoor het apparaat is ontworpen. b) Gebruik nooit elektrisch gereedschap waarvan de AAN/UIT schakelaar niet werkt. Ieder elektrisch gereedschap dat niet kan worden in en uitgeschakeld met de schakelaar is gevaarlk en moet worden gerepareerd. c) Trek de stekker uit het stopcontact voordat u wzigingen aanbrengt aan elektrische16

gereedschappen, accessoires verwisselt of het elektrisch gereedschap opbergt. Wanneer u zich aan deze preventieve veiligheidsmaatregelen houdt, beperkt u het risico dat het gereedschap per ongeluk wordt gestart. d) Berg elektrisch gereedschap dat niet in ge bruik is op buiten bereik van kinderen en laat personen die niet bekend zn met het gereedschap of deze instructies het apparaat niet gebruiken. Elektrisch gereedschap is gevaarlk in de handen van ongeoefende gebruikers. e) Zorg voor een goed onderhoud van elektrisch gereedschap. Controleer of bewegende delen op de juiste wze zn vastgezet. Controleer ook of er geen onderdelen defect zn of dat er andere omstandigheden zn die van invloed kunnen zn op de werking van het gereedschap. Laat het gereedschap b beschadigingen repareren vóór gebruik. Veel ongelukken worden veroorzaakt door slecht onderhoud van het gereedschap. f) Zorg dat sn en zaagwerktuigen scherp en schoon blven. Goed onderhouden sn en zaagwerktuigen met scherpe randen zullen minder snel vastlopen en zn eenvoudiger onder controle te houden. g) Gebruik alle elektrische gereedschappen, accessoires, bitjes etc., zoals aangegeven in deze instructies en op de wze waarvoor het gereedschap is ontworpen. Houd daarb rekening met de werkomstandigheden en de uit te voeren taak. Gebruik van elektrisch gereedschap voor handelingen die afwken van de taken waarvoor het apparaat is ontworpen kunnen leiden tot gevaarlke situaties.

Houd handgrepen en greepoppervlakken droog, schoon en vr van olie en vet. Gladde handgrepen en greepoppervlakken maken veilig werken en controle over het gereedschap in onverwachte situaties onmogelk.

a) Laat uw gereedschap onderhouden door een gekwaliceerde onderhoudstechnicus die alleen gebruikmaakt van identieke vervangingsonderdelen. Dit zorgt ervoor dat de veiligheid van de powertool intact blft. Aanvullende veiligheidsvoorschriften voor vlakschuurmachines Het aanraken of inademen van tijdens gebruik vrijkomende stof (bijv. met lood- houdende verf bewerkte oppervlakken, hout en metaal) kan schade toebrengen aan uw gezondheid en de gezondheid van omstanders. Draag altijd geschikte beschermende uitrusting, zoals een stof- masker. Zorg tijdens gebruik altijd voor een goede stofafzuiging.

• Bewerk geen materialen die asbest bevatten. Asbest wordt als kankerverwekkend beschouwd.

• Gebruik de machine niet voor het schuren van magnesium werkstukken.

• Draag een veiligheidsbril. Draag gehoor- bescherming. Gebruik indien nodig andere beschermingsmiddelen, zoals veiligheids- hand schoenen, veiligheidsschoenen, etc.

• Houd de machine vast bij de geïsoleerde oppervlakken op plekken waar het accessoire in contact kan komen met verborgen bedrading of het netsnoer. Indien het accessoire in contact komt met een onder spanning staande draad, kunnen de blootgestelde metalen delen van de machine ook onder spanning komen. Gevaar voor elektrische schok.

• Wees uiterst voorzichting bij het schuren van geverfde oppervlakken.

• Verwijder voor gebruik alle spijkers en andere metalen voorwerpen uit het werkstuk.

• Zorg ervoor dat het werkstuk correct wordt ondersteund of vastgezet.

• Gebruik uitsluitend schuurpapier dat geschikt is voor gebruik met de machine.

• Gebruik uitsluitend schuurpapier met de juiste afmetingen. Zorg ervoor dat het schuurpapier correct is gemonteerd.

• Controleer het schuurpapier voor ieder gebruik. Gebruik geen schuurpapier dat door langdurig gebruik is versleten.

• Plaats de machine nooit op een tafel of een werkbank voordat deze uitgeschakeld is. Elektrische veiligheid Controleer altijd of de spanning van de stroomtoevoer overeenkomt met de spanning op het typeplaatje.17

• Gebruik de machine niet indien het netsnoer of de netstekker zijn beschadigd.

• Als het netsnoer vervangen moet worden, moet dat worden gedaan door de fabrikant of een vertegenwoordiger van de fabrikant, zodat veiligheidsrisico’s worden vermeden.

• Gebruik uitsluitend verlengkabels die geschikt zijn voor het vermogen van de machine met een minimale dikte van 1,5 mm

. Indien u een verlengkabelhaspel gebruikt, rol dan altijd de kabel volledig uit. Technische gegevens Netspanning 230 V~ Netfrequentie 50 Hz Ingangsspanning 135 W Toerental onbelast 12.000/min Beschermingsklasse IP 20 Gewicht 1,3 kg

Draag gehoorbescherming. Trillingsniveau Het trillingsemissieniveau, dat in deze gebruiksaanwijzing wordt vermeld, is gemeten in overeenstemming met een gestandaardiseerde test volgens EN 62841-1, EN 62841-2-4; deze mag worden gebruikt om twee machines met elkaar te vergelijken en als voorlopige beoordeling van de blootstelling aan trilling bij gebruik van de machine voor de vermelde toepassingen: - de vibratie-emissie tijdens het gebruik van het elektrisch gereedschap, kan afwijken van de opgegeven totale waarde, afhankelijk van de manieren waarop het gereedschap wordt gebruikt; en - er moeten veiligheidsmaatregelen worden geïdentificeerd om de gebruiker te beschermen, die zijn gebaseerd op een schatting van de blootstelling bij de werkelijke gebruiksomstandigheden (rekening houdend met alle delen van de gebruikscyclus, zoals de momenten waarop het gereedschap uitgeschakeld is en wanneer het stand-by staat, naast de tijd dat het in werking is). Bescherm uzelf tegen de gevolgen van trilling door de machine en de accessoires te onderhouden, uw handen warm te houden en uw werkwijze te organiseren

2. BESCHRIJVING (FIG. A)

Bedoeld gebruik De machine is ontworpen voor het schuren van hout, kunststoffen en metaal. Deze machine is uitsluitend geschikt voor droog schuren. De machine is niet geschikt voor verwerking van voorwerpen die asbest bevatten. Onjuist gebruik kan het gereedschap beschadigen. De nummers in de tekst verwijzen naar de diagrammen op pagina’s 2-3.

1. Schakelaar Aan / Uit

Schakel voor assemblage altijd de machine uit en verwijder de netstekker uit het stopcontact. De stofopvangbox aansluiten (Afb. B) Het wordt ten zeerste aanbevolen de machine te gebruiken met de stofopvangbox (3), zodat het stof optimaal wordt opgevangen.

• Schuif de sleuf in de stofopvangbox over de nok van de stofuitgang aan de achterzijde.

• Om ervoor te zorgen dat de stofcontainer goed vastzit, moet u de container aanduwen tot u een klik hoort. NB.: De stofopvangbox moet worden geleegd wanneer deze half vol is, zodat de stofopvang optimaal blijft werken.18

Schuurpapier plaatsen en verwijderen (Afb. C, D) De schuurmachine is geschikt voor schuurpapier met en zonder klittenband. Schuurpapier met klittenband plaatsen en verwijderen

• Houd de machine op z’n zij of ondersteboven, zoals in Afb. C wordt getoond

• Plaats schuurpapier (8) met de vereiste korrel op het schuurkussen (4). Controleer dat de perforatie in het schuurpapier (8) uitkomt op de perforatie op het schuurkussen (4).

• U kunt het schuurpapier (8) verwijderen door het eenvoudig van het schuurkussen (4) te trekken. Schuurpapier zonder klittenband plaatsen en verwijderen

• Open de schuurpapierklemmen (5).

• Monteer schuurpapier (8) met de gewenste korrelgrootte op de schuurzool (4).

• Vouw het schuurpapier (8) aan beide uiteinden om de randen van de schuurzool (4).

• Sluit de schuurpapierklemmen (5) een voor een. Zorg ervoor dat de uiteinden van het schuurpapier (8) zijn vastgeklemd.

• Om het schuurpapier (8) te verwijderen opent u de schuurpapier klemmen (5) en verwijderd u het schuurpapier (8) van het schuurkussen (4). NB.: Gebruik grof schuurpapier voor het schuren van ruwe, ongelijke oppervlakken. Gebruik schuurpapier met een gemiddelde korrel voor het verwijderen van de krassen die achterblijven van het grove schuurpapier. Gebruik fijn schuurpapier voor het afwerken van oppervlakken. Vervangen van de schuurzool (fig. E) In geval van slijtage moet de schuurzool worden vervangen.

• Verwijder indien nodig het schuurpapier.

• Draai de schroeven los van de schuurzool (4).

• Verwijder de oude schuurzool.

• Monteer de nieuwe schuurzool.

• Draai de schroeven vast aan de schuurzool (4).

In- en uitschakelen (fig. A)

• Om de machine in te schakelen, drukt u de aan/uit-schakelaar (1) in.

• Om de machine uit te schakelen, laat u de aan/ uit-schakelaar (1) los. Aanwijzingen voor optimaal gebruik

• Houd de machine stevig met beide handen vast.

• Schakel de machine in.

• Plaats de schuurzool met schuurpapier op het werkstuk.

• Beweeg de machine langzaam over het werkstuk, waarbij de schuurzool stevig tegen het werkstuk wordt gedrukt.

• Oefen niet te veel druk uit op de machine. Laat de machine het werk doen.

Schakel, voordat u met de reiniging en het onderhoud begint, altijd de machine uit en haal het accupack uit de machine. Reinig de machinebehuizing regelmatig met een zachte doek, bij voorkeur iedere keer na gebruik. Zorg dat de ventilatiesleuven vrij van stof en vuil zijn. Gebruik bij hardnekkig vuil een zachte doek bevochtigd met zeepwater. Gebruik geen oplosmiddelen als benzine, alcohol, ammonia, etc. Dergelijke stoffen beschadigen de kunststof onderdelen. MILIEU Defecte en/of afgedankte elektrische of elektronische gereedschappen dienen ter verwerking te worden aangeboden aan een daarvoor verantwoordelijke instantie. Uitsluitend voor EG-landen Werp elektrisch gereedschap niet weg bij het huisvuil. Conform de Europese Richtlijn 2012/19/ EG voor Afgedankte Elektrische en Elektronische Apparatuur en de implementatie ervan in nationaal recht moet niet langer te gebruiken elektrisch gereedschap gescheiden worden verzameld en op een milieuvriendelijke wijze worden verwerkt.19

GARANTIE Raadpleeg de bijgesloten garantiebepalingen.
