PSM1034 - Lihvimismasin Ferm - Tasuta kasutusjuhend

KASUTUSJUHEND PSM1034 Ferm

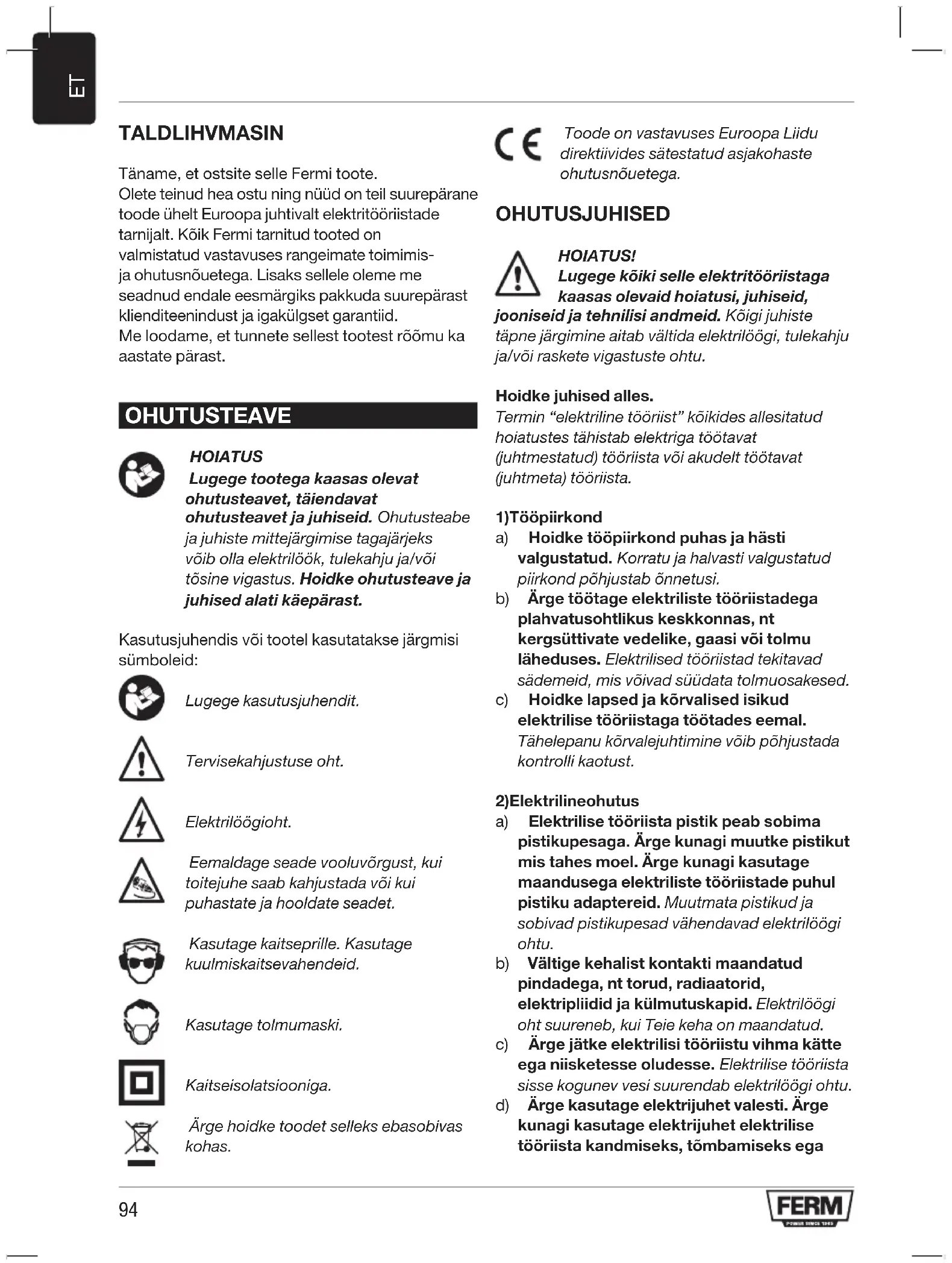

TALDLIHVMASIN Täname, et ostsite selle Fermi toote. Olete teinud hea ostu ning nüüd on teil suurepärane toode ühelt Euroopa juhtivalt elektritööriistade tarnijalt. Kõik Fermi tarnitud tooted on valmistatud vastavuses rangeimate toimimis- ja ohutusnõuetega. Lisaks sellele oleme me seadnud endale eesmärgiks pakkuda suurepärast klienditeenindust ja igakülgset garantiid. Me loodame, et tunnete sellest tootest rõõmu ka aastate pärast. OHUTUSTEAVE HOIATUS Lugege tootega kaasas olevat ohutusteavet, täiendavat ohutusteavet ja juhiseid. Ohutusteabe ja juhiste mittejärgimise tagajärjeks võib olla elektrilöök, tulekahju ja/või tõsine vigastus. Hoidke ohutusteave ja juhised alati käepärast. Kasutusjuhendis või tootel kasutatakse järgmisi sümboleid: Lugege kasutusjuhendit. Tervisekahjustuse oht. Elektrilöögioht. Eemaldage seade vooluvõrgust, kui toitejuhe saab kahjustada või kui puhastate ja hooldate seadet. Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid. Kasutage tolmumaski. Kaitseisolatsiooniga. Ärge hoidke toodet selleks ebasobivas kohas. Toode on vastavuses Euroopa Liidu direktiivides sätestatud asjakohaste ohutusnõuetega. OHUTUSJUHISED HOIATUS! Lugege kõiki selle elektritööriistaga kaasas olevaid hoiatusi, juhiseid, jooniseid ja tehnilisi andmeid. Kõigi juhiste täpne järgimine aitab vältida elektrilöögi, tulekahju ja/või raskete vigastuste ohtu. Hoidke juhised alles. Termin “elektriline tööriist” kõikides allesitatud hoiatustes tähistab elektriga töötavat (juhtmestatud) tööriista või akudelt töötavat (juhtmeta) tööriista.

a) Hoidke tööpiirkond puhas ja hästi valgustatud. Korratu ja halvasti valgustatud piirkond põhjustab õnnetusi. b) Ärge töötage elektriliste tööriistadega plahvatusohtlikus keskkonnas, nt kergsüttivate vedelike, gaasi või tolmu läheduses. Elektrilised tööriistad tekitavad sädemeid, mis võivad süüdata tolmuosakesed. c) Hoidke lapsed ja kõrvalised isikud elektrilise tööriistaga töötades eemal. Tähelepanu kõrvalejuhtimine võib põhjustada kontrolli kaotust.

2) Elektriline ohutus

a) Elektrilise tööriista pistik peab sobima pistikupesaga. Ärge kunagi muutke pistikut mis tahes moel. Ärge kunagi kasutage maandusega elektriliste tööriistade puhul pistiku adaptereid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu. b) Vältige kehalist kontakti maandatud pindadega, nt torud, radiaatorid, elektripliidid ja külmutuskapid. Elektrilöögi oht suureneb, kui Teie keha on maandatud. c) Ärge jätke elektrilisi tööriistu vihma kätte ega niisketesse oludesse. Elektrilise tööriista sisse kogunev vesi suurendab elektrilöögi ohtu. d) Ärge kasutage elektrijuhet valesti. Ärge kunagi kasutage elektrijuhet elektrilise tööriista kandmiseks, tõmbamiseks ega95

pistikust eemaldamiseks. Hoidke juhe eemal kuumadest, õlistest kohtadest ning teravatest nurkadest ja liikuvatest detailidest. Vigastatud või sassi läinud juhtmed suurendavad elektrilöögi ohtu. e) Kui kasutate elektrilist tööriista välitingimustes, kasutage selleks spetsiaalselt ettenähtud pikendusjuhet. Välitingimustes kasutamiseks ettenähtud pikendusjuhtme kasutamine vähendab elektrilöögi ohtu. f) Kui pole võimalik vältida elektritööriista kasutamist niiskes kohas, siis kasutage rikkevoolukaitsega (RCD) elektritoidet. RCD kasutamine vähendab elektrilöögi ohtu.

a) Olge tähelepanelik, jälgige mida teete ja olge arukas elektrilise tööriistaga töötades. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Elektrilise tööriistaga töötades võib tähelepanu hajumise hetk põhjustada tõsiseid kehalisi vigastusi. b) Kasutage turvavahendeid. Kandke alati silmakaitset. Sellised kaitsevahendid nagu tolmumask, mittelibisevad turvajalanõud, kaitsekiiver ja kõrvaklapid vähendavad vastavates tingimustes kasutades kehaliste vigastuste ohtu. c) Välistage soovimatu käivitumine. Jälgige, et lüliti oleks enne vooluringi ühendamist väljalülitatud asendis. Elektritööriistade kandmine sõrm lülitil või sisselülitatud elektritööriistade vooluvõrku ühendamine kutsub esile õnnetusi. d) Eemaldage enne elektrilise tööriista sisselülitamist kõik reglueermisvõtmed ja kruvikeerajad. Elektilise tööriista pöörleva osa juurde jäetud kruvikeerja või võib põhjustada kehalisi vigastusi. e) Ärge küünitage. Hoidke kogu aeg jalgealune kindel ja tasakaalus. See võimaldab ootamatutes olukordades säilitada elektrilise tööriista üle paremat kontrolli. f) Riietuge õigesti. Ärge kandke lehvivat riietust ega ehteid. Hoidke juuksed, riided ja kindad liikuvatest osadest kaugel. Lehvivad riided, ehted ja pikad juuksed võivad kinni jääda liikuvate detailide vahele. g) Kui seadmed on ette nähtud ühendamiseks tolmueraldajate ja kogumisvahenditega, veenduge, et need oleksid ühendatud ja kasutatud õigesti. Selliste seadmete kasutamine võib vähendada tolmuga seotud ohte. h) Hoolimata tööriistade sagedasel kasutami- sel omandatud vilumusest ei tohi muutuda lohakaks ja eirata tööohutusnõudeid. Isegi hetkeline hooletus võib lõppeda raskete vigas- tustega.

4) Elektrilise tööriista kasutamine ja hooldus

a) Ärge koormake elektrilist tööriista üle. Kasutage oma tegevuses õiget elektrilist tööriista. Õige elektriline tööriist teeb töö paremini ja ohutumalt sel tasemel, milleks ta on ettenähtud. b) Ärge kasutage elektrilist tööriista juhul, kui lüliti ei lülita seda sisse ega välja. Kõik elektrilised tööriistad, mida ei saa lülitist juhtida, on ohtlikud ja tuleb parandada. c) Ühendage pistik toiteallikast lahti enne igasugust reguleerimist, tarvikute vahetamist või elektrilise tööriista hoiustamist. Selline ettevaatusabinõu vähendab elektrilise tööriista ootamatu käivitumise võimalust. d) Hoidke parajasti mittekasutatavad elektrilised tööriistad lastele kättesaamatult ja ärge lubage asjatundmatutel isikutel elektrilist tööriista kasutada. Elektrilised tööriistad on kogemusteta kasutajate käes ohtlikud. e) Hooldage elektrilisi tööriistu. Kontrollige liikuvate detailide seadistuste õigsust ja kinnikiilumise puudumist, detailide purunemine ja igasugune muu olukord võib mõjutada elektrilise tööriista toimimist. Kui esineb vigastusi, tuleb tööriist parandada enne kasutamist. Paljud õnnetused on põhjustatud puudulikult hooldatud tööriistast. f) Hoidke lõikamistööriistad teravad ja puhtad. Õigesti hooldatud, teravate lõiketeradega tööriistad kiiluvad vähem kinni ja neid on lihtsam kontrollida. g) Kasutage elektrilist tööriista, tarvikuid, detaile jne vastavalt juhenditele ja viisil, mis on ette nähtud vastavat tüüpi tööriistale, võttes arvesse töötingimusi ja tehtavat tööd. Elektrilise tööriista kasutamine muul96

eesmärgil, kui see on ette nähtud, võib põhjustada ohtlikke olukordi. h) Hoidke käepidemed ja haardepinnad kuivad, puhtad ning vabad õlist ja määre- test. Libedad käepidemed ja haardepinnad ei võimalda ootamatutes olukordades tööriista ohutult käsitseda ja juhtida.

a) Laske elektritööriista hooldada kvalitseeritud remonditehnikul, kes kasutab ainult identseid varuosi. See tagab elektritööriista jätkuva ohutuse Täiendav ohutusteave taldlihvmasina kasutamise kohta Tolm, mis masina kasutamisel tekib (nt pliivärviga kaetud pindade, puidu ja metalli töötlemisel), võib kokkupuutel või sissehingamisel ohustada teie ja kõrvalseisjate tervist. Kasutage alati vastavaid kaitsevahendeid, näiteks tolmumaski. Kasutage alati nõuetekohast tolmueemaldust.

• Ärge töödelge materjale, mis sisaldavad asbesti. Asbest võib põhjustada pahaloomulisi kasvajaid.

• Ärge kasutage masinat magneesiumist detailide töötlemiseks.

• Kasutage kaitseprille. Kasutage kuulmiskaitsevahendeid. Vajadusel kasutage ka muid kaitsevahendeid, näiteks kaitseprille, kaitsejalatseid jne.

• Juhul kui on oht kahjustada tarvikuga varjatud juhtmeid või masina toitejuhet, hoidke kinni masina isoleeritud käepidemetest. Kui tarvik peaks puutuma vastu pingestatud juhet, võivad pinge alla sattuda ka masina metallist osad. Elektrilöögioht.

• Olge eriti ettevaatlik värvitud pindade lihvimisel.

• Enne masina kasutamist eemaldage töödeldavast detailist naelad ja muud metallist esemed.

• Veenduge, et töödeldav detail on korralikult toestatud või kinnitatud.

• Kasutage ainult sellele masinale sobivat lihvpaberit.

• Kasutage ainult õige suurusega lihvpaberit. Veenduge, et lihvpaber on korralikult kinnitatud.

• Kontrollige lihvpaberit enne iga kasutuskorda. Ärge kasutage pikaajalisest kasutamisest kulunud lihvpaberit.

• Ärge kunagi asetage töötavat masinat lauale või tööpingile. Elektriohutus Alati veenduge, et toiteallika pinge vastaks freesi andmesildil toodud pingele.

• Ärge kasutage freesi, kui selle toitejuhe või pistik on kahjustatud.

• Kui toitejuhe on vaja välja vahetada, tuleb ohutuse tagamiseks lasta seda teha tootjal või volitatud teeninduses.

• Kasutage ainult pikendusjuhtmeid, mis vastavad seadme võimsusklassile ning mille ristlõikepindala on vähemalt 1,5 mm

. Kui te kasutate rullile keritud pikendusjuhet, kerige juhe alati täielikult lahti. Tehnilised andmed Võrgupinge 230 V~ Võrgusagedus 50 Hz Sisendvõimsus 135 W Tühijooksukiirus 12 000/min Kaitseklass IP20 Kaal 1,3 kg

Helirõhk (Lpa) 73 dB(A) K=3dB Helivõimsus (Lpa) 84 dB(A) K=3dB Vibratsioon 1.77 m/s

Kasutage kuulmiskaitsevahendeid. Vibratsioonitase Käesoleva juhendi tagakaanel nimetatud tekkiva vibratsiooni tase on mõõdetud vastavalt standardis EN 62841-1, EN 62841-2-4 kirjeldatud standarditud testile; seda võib kasutada ühe tööriista võrdlemiseks teisega ja vibratsiooni mõju esialgseks hindamiseks märgitud rakenduste jaoks kasutatavate tööriistada käitamisel: - elektritööriista tegeliku kasutamise ajal tekkiv vibratsioon võib deklareeritud koguväärtusest erineda – see oleneb tööriista kasutusviisist; - tuleb kindlaks määrata ohutusmeetmed seadme kasutaja kaitseks, võttes mõju hindamisel arvesse tegelikke kasutustingimusi, arvestades seejuures töötsükli kõiki osi (lisaks97

päästiku allhoidmise ajale ka neid aegu, mil tööriist on välja lülitatud või töötab tühikäigul). Kaitske ennast vibratsiooni toime eest, hooldades tööriista ja selle tarvikuid, hoides oma käed soojad ja organiseerides hästi oma töövõtteid.

2. KIRJELDUS (JOON. A)

Kasutamine Seade on mõeldud puidu, plastmassi ja metalli lihvimiseks. See seade sobib ainult kuivlihvimiseks. Seade ei sobi asbesti sisaldavate esemete töötlemiseks. Valesti kasutamine võib lõppeda tööriista kahjustustega. Tekstis olevad numbrid viitavad joonistele lehekülgedel 2-3.

7. Kiiruse reguleerimisketas

Enne osade vahetamist lülitage masin alati välja ning eemaldage toitejuhe vooluvõrgust. Tolmukarbi ühendamine (joonis B) Seadet tuleb kindlasti kasutada koos tolmukarbiga (3), mis tagab optimaalse tolmueemalduse.

• Lükake tolmukarbis olev pilu tagumises tolmu väljalaskeavas oleva sälgu kohale.

• Tolmukarbi korralikuks paigaldamiseks lükake seda, kuni kuulete klõpsatust. Märkus! Optimaalse tolmueemalduse tagamiseks tuleb tolmukarpi tühjendada juba siis, kui see on pooleldi täis. Liivapaberi paigaldamine ja eemaldamine (joonised C ja D) Lihvmasinat saab kasutada nii takjakinnisega kui ka ilma takjakinniseta liivapaberiga. Takjakinnisega liivapaberi paigaldamine ja eemaldamine

• Hoidke seadet külili või tagurpidi, nagu näidatud joonisel C.

• Paigaldage lihvtalla (4) külge sobiva jämedusega liivapaber (8). Jälgige, et liivapaberis (8) olevad augud kattuksid lihvtalla (4) aukudega.

• Liivapaberi (8) eemaldamiseks tõmmake see lihtsalt lihvtalla (4) küljest lahti. Ilma takjakinniseta liivapaberi paigaldamine ja eemaldamine

• Avage liivapaberi kinnitusklambrid (5).

• Paigaldage lihvtalla (4) külge sobiva jämedusega liivapaber (8).

• Voltige liivapaberi (8) mõlemad otsad üle lihvtalla (4) servade.

• Sulgege liivapaberi kinnitusklambrid (5) ükshaaval. Veenduge, et liivapaberi (8) otsad on kinnitatud.

• Liivapaberi (8) eemaldamiseks avage kõigepealt liivapaberi kinnitusklambrid (5) ja seejärel eemaldage liivapaber (8) lihvtalla (4) küljest. Märkus! Kareda ja ebaühtlase pinna lihvimiseks kasutage jämedat liivapaberit. Jämedast liivapaberist jäänud kriimustuste eemaldamiseks kasutage keskmise teraga liivapaberit. Pindade lõppviimistlemiseks kasutage peenikest liivapaberit. Lihvtalla vahetamine (joon. E) Kulunud lihvtald tuleb välja vahetada.

• Vajadusel eemaldage lihvpaber.

Sisse- ja väljalülitamine (joon. A)

• Masina sisselülitamiseks vajutage käivituslülitit (1).

• Masina väljalülitamiseks vabastage käivituslüliti (1). Näpunäiteid optimaalseks kasutamiseks

• Hoidke masinat kindlalt mõlema käega.

• Lülitage masin sisse.

• Asetage lihvpaberiga lihvtald vastu töödeldavat detaili.

• Lihvtalda tugevalt vastu töödeldavat pinda surudes liikuge masinaga aeglaselt mööda pinda.

• Ärge avaldage masinale liiga suurt survet. Võimaldage masinal vabalt töötada.

Enne hooldustööde tegemist eemaldage seade alati vooluvõrgust. Puhastage seadme korpust korrapäraselt pehme lapiga, soovitatavalt pärast iga kasutuskorda. Veenduge, et ventilatsiooniavad ei oleks tolmused ega määrdunud. Tõrksa mustuse eemaldamiseks kasutage seebivahtu ja pehmet lappi. Mingil juhul ei tohi kasutada lahusteid, nagu bensiin, alkohol, nuuskpiiritus vms. Sellised kemikaalid võivad kahjustada sünteetilisi komponente. KESKKOND Rikkis ja/või kasutud elektri- ja elektroonikaseadmed tuleb viia vastavasse kogumispunkti. Euroopa Ühenduse riigid Ärge visake elektritööriistu olmeprügi hulka. Vastavalt Euroopa Parlamendi ja nõukogu direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäätmete kohta ning vastavalt seda direktiivi rakendavatele riiklikele õigusaktidele tuleb kasutuskõlbmatud elektritööriistad koguda teistest jäätmetest eraldi ning kõrvaldada kasutusest keskkonnasõbralikul viisil. GARANTII Tutvuge seadmega kaasas olevate garantiitingimustega.99
