LIETOŠANAS INSTRUKCIJA PSM1034 Ferm

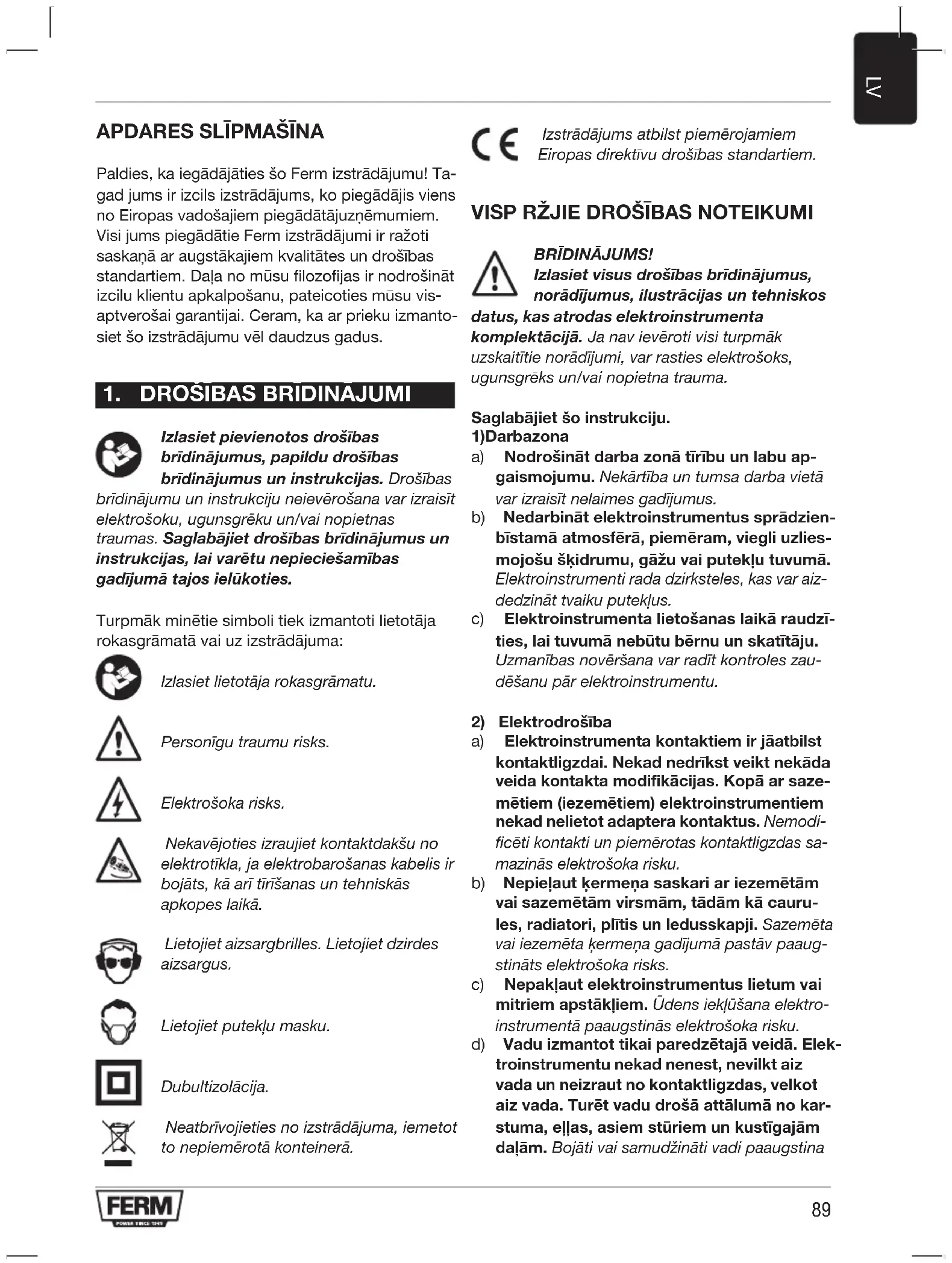

Paldies, ka iegādājāties šo Ferm izstrādājumu! Ta- gad jums ir izcils izstrādājums, ko piegādājis viens no Eiropas vadošajiem piegādātājuzņēmumiem. Visi jums piegādātie Ferm izstrādājumi ir ražoti saskaņā ar augstākajiem kvalitātes un drošības standartiem. Daļa no mūsu filozofijas ir nodrošināt izcilu klientu apkalpošanu, pateicoties mūsu vis- aptverošai garantijai. Ceram, ka ar prieku izmanto- siet šo izstrādājumu vēl daudzus gadus.

1. DROŠĪBAS BRĪDINĀJUMI

Izlasiet pievienotos drošības brīdinājumus, papildu drošības brīdinājumus un instrukcijas. Drošības brīdinājumu un instrukciju neievērošana var izraisīt elektrošoku, ugunsgrēku un/vai nopietnas traumas. Saglabājiet drošības brīdinājumus un instrukcijas, lai varētu nepieciešamības gadījumā tajos ielūkoties. Turpmāk minētie simboli tiek izmantoti lietotāja rokasgrāmatā vai uz izstrādājuma: Izlasiet lietotāja rokasgrāmatu. Personīgu traumu risks. Elektrošoka risks. Nekavējoties izraujiet kontaktdakšu no elektrotīkla, ja elektrobarošanas kabelis ir bojāts, kā arī tīrīšanas un tehniskās apkopes laikā. Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Lietojiet putekļu masku. Dubultizolācija. Neatbrīvojieties no izstrādājuma, iemetot to nepiemērotā konteinerā. Izstrādājums atbilst piemērojamiem Eiropas direktīvu drošības standartiem.

VISP RŽJIE DROŠĪBAS NOTEIKUMI

BRĪDINĀJUMS! Izlasiet visus drošības brīdinājumus, norādījumus, ilustrācijas un tehniskos datus, kas atrodas elektroinstrumenta komplektācijā. Ja nav ievēroti visi turpmāk uzskaitītie norādījumi, var rasties elektrošoks, ugunsgrēks un/vai nopietna trauma. Saglabājiet šo instrukciju.

a) Nodrošināt darba zonā tīrību un labu ap- gaismojumu. Nekārtība un tumsa darba vietā var izraisīt nelaimes gadījumus. b) Nedarbināt elektroinstrumentus sprādzien- bīstamā atmosfērā, piemēram, viegli uzlies- mojošu šķidrumu, gāžu vai putekļu tuvumā. Elektroinstrumenti rada dzirksteles, kas var aiz- dedzināt tvaiku putekļus. c) Elektroinstrumenta lietošanas laikā raudzī- ties, lai tuvumā nebūtu bērnu un skatītāju. Uzmanības novēršana var radīt kontroles zau- dēšanu pār elektroinstrumentu.

a) Elektroinstrumenta kontaktiem ir jāatbilst kontaktligzdai. Nekad nedrīkst veikt nekāda veida kontakta modifikācijas. Kopā ar saze- mētiem (iezemētiem) elektroinstrumentiem nekad nelietot adaptera kontaktus. Nemodi- ficēti kontakti un piemērotas kontaktligzdas sa- mazinās elektrošoka risku. b) Nepieļaut ķermeņa saskari ar iezemētām vai sazemētām virsmām, tādām kā cauru- les, radiatori, plītis un ledusskapji. Sazemēta vai iezemēta ķermeņa gadījumā pastāv paaug- stināts elektrošoka risks. c) Nepakļaut elektroinstrumentus lietum vai mitriem apstākļiem. Ūdens iekļūšana elektro- instrumentā paaugstinās elektrošoka risku. d) Vadu izmantot tikai paredzētajā veidā. Elek- troinstrumentu nekad nenest, nevilkt aiz vada un neizraut no kontaktligzdas, velkot aiz vada. Turēt vadu drošā attālumā no kar- stuma, eļļas, asiem stūriem un kustīgajām daļām. Bojāti vai samudžināti vadi paaugstina90

elektrošoka risku. e) Lietojot elektroinstrumentu ārpus telpām, izmantot ārpustelpu lietošanai piemērotu elektrisko pagarinātāju. Ārpustelpu lietošanai piemērota vada izmantošana samazina elektro- šoka risku. f) Ja elektroinstrumentu nākas ekspluatēt mitrā vidē, ierīkojiet elektrobarošanu ar noplūdstrāvas aizsargierīci. Lietojot noplūd- strāvas aizsargierīci, mazinās elektriskās strā- vas trieciena risks.

3) Personiskā drošība

a) Lietojot elektroinstrumentu, būt uzmanī- gam, raudzīties, kas tiek darīts, un rīkoties saskaņā ar veselo saprātu. Nelietot elektro- instrumentu, kad esat noguris vai esat nar- kotiku, alkohola vai medikamentu ietekmē. Mirklis neuzmanības elektroinstrumenta lieto- šanas laikā var radīt nopietnu traumu. b) Lietojiet personīgo aizsargaprīkojumu. Vienmēr valkāt acu aizsargu. Aizsargaprīko- juma (putekļu maskas, neslīdošu aizsargapavu, cieta materiāla galvassegas vai ausu aizsarga) lietošana atbilstošos apstākļos samazinās trau- mas risku. c) Nepieļaujiet nejaušu iedarbināšanu. Nodro- šināt, lai pirms elektroinstrumenta iesprau- šanas kontaktligzdā slēdzis būtu izslēgtā stāvoklī. Ja elektroinstrumentu pārnēsājat, turot pirkstu uz slēdža, vai ja kontaktligzdai pie- vienojat elektroinstrumentu ar ieslēgtu slēdzi, var rasties negadījumi. d) Pirms elektroinstrumenta ieslēgšanas no- ņemt no tā visas regulēšanas atslēgas un uzgriežņu atslēgas. Uzgriežņu atslēga vai re- gulēšanas atslēga, kas palikusi uz kādas rotējo- šas daļas, var izraisīt traumu. e) Neliekties pāri elektroinstrumentam. Vien- mēr saglabāt stabilu stāvokli un līdzsvaru. Tas ļaus labāk kontrolēt elektroinstrumentu ne- paredzētās situācijās. f) Piemēroti apģērbties. Nestrādāt brīvā ap- ģērbā vai valkājot rotaslietas. Turēt matus, apģērbu un cimdus drošā attālumā no kus- tīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var tikt ierauti kustīgajās daļās. g) Ja ierīcēm ir viss nepieciešamais putekļu iz- dalīšanas un savākšanas aprīkojuma pie- vienošanai, nodrošināt, lai šis aprīkojums būtu pievienots un tiktu izmantots. Šo ierīču lietošana var samazināt ar putekļiem saistītu bīstamību. h) Kaut arī jums ir labas iemaņas darbā ar ins- trumentiem, kas apgūtas, tos bieži lietojot, neaizmirstiet par piesardzību un instrumen- ta drošības noteikumu ievērošanu. Bezrūpī- gas rīcības sekas var būt smagi ievainojumi, ko var gūt vienā acumirklī.

4) Elektroinstrumenta lietošana un kopšana

a) Neiedarboties uz elektroinstrumentu ar spēku. Izmantot attiecīgajam pielietojumam atbilstošu elektroinstrumentu. Pareizais elektroinstruments darbu paveiks labāk un dro- šāk, ja tas tiks darbināts tam paredzētajā ātru- mā. b) Nelietot elektroinstrumentu, ja neieslēdzas un neizslēdzas slēdzis. Elektroinstruments, kas nav vadāms ar slēdža palīdzību, ir bīstams un ir jāsalabo. c) Pirms noregulējumu veikšanas, piederumu nomaiņas vai elektroinstrumentu novieto- šanas glabāšanā atvienot elektroinstru- mentu no elektriskās barošanas. Šādi profi- lakses pasākumi samazina risku, ka elektroins- truments varētu netīši sākt darboties. d) Dīkstāvē esošus elektroinstrumentus uz- glabāt bērniem nepieejamā vietā un neļaut ar tiem darboties cilvēkiem, kas nezina šo elektroinstrumentu darbības principus vai nav iepazinušies ar šiem norādījumiem. Ne- prasmīgu lietotāju rokās elektroinstrumenti ir bīstami. e) Nodrošināt elektroinstrumentu apkopi. Pār- baudīt, vai kustīgās daļas nav nepareizi no- centrētas vai saķērušās, vai daļas nav salū- zušas, vai arī nav kādu citu apstākļu, kas varētu ietekmēt elektroinstrumentu darbī- bu. Ja elektroinstruments ir bojāts, pirms lietošanas salabot to. Daudzus nelaimes ga- dījumus izraisa nepietiekama elektroinstrumen- tu apkope. f) Uzturēt griezējinstrumentus asus un tīrā stāvoklī. Pienācīgi apkopti griezējinstrumenti ar asiem asmeņiem ar mazāku varbūtību saķer- sies un būs vieglāk vadāmi. g) Elektroinstrumentu, piederumus un instru- mentu ieliktņus utt. lietot saskaņā ar šiem norādījumiem un konkrētā tipa elektroins- trumentam paredzētajā veidā, ņemot vērā darba apstākļus un veicamo darbu. Elektro-91

instrumenta izmantošana operācijām, kas at- šķiras no paredzētā lietošanas veida, var radīt bīstamu situāciju. h) Rūpējieties, lai rokturi un satveršanas virsmas vienmēr būtu sausi, tīri un lai uz tiem nebūtu eļļas un smērvielas. Ja rokturi un satveršanas virsmas ir slideni, negaidītās situācijās instrumentu nevar savaldīt.

a) Uzticiet sava elektroinstrumenta apkalpo- šanu kvalicētam remontstrādniekam, lie- tojot tikai identiskas rezerves daļas. Tādējā- di tiek saglabāta elektroinstrumenta drošība. Papildu drošības brīdinājumi apdares slīpmašīnām Neierobežota saskare ar putekļiem vai to ieelpošana lietošanas laikā (piem., svinotu virsmu, koka un metāla) var apdraudēt jūsu un apkārtējo veselību. Vienmēr lietojiet atbilstošus aizsarglīdzekļus, kā, piemēram, putekļu masku. Vienmēr izmantojiet putekļu atsūci lietošanas laikā.

• Nelietojiet azbestu saturošu materiālu apstrādei. Azbests tiek uzskatīts par kancerogēnu.

• Neizmantojiet mašīnu magnija sagatavju slīpēšanai.

• Lietojiet aizsargbrilles. Lietojiet dzirdes aizsargus. Ja nepieciešams, lietojiet citus aizsarglīdzekļus, kā, piemēram, aizsargcimdus, aizsargapavus utt.

• Turiet mašīnu aiz izolētajām satveršanas virsmām, ja piederums var saskarties ar paslēptu elektroinstalāciju vai cauruļvadiem. Ja piederums saskaras ar zemsprieguma vadu, mašīnas atklātās metāla daļas var arī nonākt zem sprieguma. Elektrošoka risks.

• Esiet ļoti uzmanīgs, slīpējot krāsotas virsmas.

• Pirms lietošanas no sagataves izvelciet naglas un citus metāla priekšmetus.

• Pārliecinieties, ka sagatave ir kārtīgi atbalstīta vai nostiprināta.

• Izmantojiet tikai tādu smilšpapīru, kas ir piemērots lietošanai ar šo mašīnu.

• Izmantojiet tikai pareizā izmēra smilšpapīru. Pārliecinieties, vai smilšpapīrs ir pareizi uzstādīts.

• Pirms katras lietošanas reizes pārbaudiet smilšpapīru. Neizmantojiet smilšpapīru, kas ir nodilis no pārāk ilgas lietošanas.

• Nekad nelieciet mašīnu uz galda vai ēvelsola, pirms tā ir izslēgta. Elektriskā drošība Vienmēr pārbaudiet, vai elektrības padeves voltāža atbilst uz tehnisko pamatdatu plāksnes norādītajai voltāžai.

• Nelietojiet mašīnu, ja elektrobarošanas kabelis vai kontaktdakša ir bojāta.

• Ja jānomaina barošanas vads, to drīkst darīt tikai ražotājs vai tā pārstāvis, lai netiktu apdraudēta drošība.

• Izmantojiet tikai tādus pagarinājuma kabeļus, kas ir piemēroti mašīnas nominālai jaudai, ar minimālo biezumu 1,5 mm

. Ja izmantojat pagarinājuma kabeļa rulli, vienmēr pilnībā atritiniet kabeli. Tehniskie dati Elektrotīkla voltāža 230 V~ Elektrotīkla frekvence 50 Hz Jaudas izlietojums 135 W Tukšgaitas ātrums 12.000/min Aizsardzības kategorija IP 20 Svars 1,3 kg

Lietojiet dzirdes aizsargus. Vibrācijas līmenis Šīs rokasgrāmatas aizmugurē ar zvaigznīti norādītais vibrācijas emisiju līmenis mērīts, izmantojot standartā EN 62841-1, EN 62841-2-4 paredzēto testu; to var izmantot, lai salīdzinātu instrumentus un provizoriski izvērtētu vibrācijas iedarbību, lietojot instrumentu minētajiem mērķiem: - vibrāciju emisijas vērtība elektroinstrumenta faktiskās lietošanas laikā var atšķirties no deklarētās kopējās vērtības atkarībā no instrumenta izmantošanas apstākļiem;92

- lai aizsargātu operatoru, jānosaka drošības pasākumi, pamatojoties uz aprēķināto iedarbību faktiskajos darba apstākļos (jāņem vērā visi darbības cikla posmi, piemēram, gan laiks, kad instrumentu darbina ar nospiestu slēdža mēlīti, gan arī laiks, kad instruments ir izslēgts un darbojas tukšgaitā). Pasargājiet sevi no vibrācijas ietekmes, veicot instrumenta un tā piederumu tehnisko apkopi, gādājot, lai rokas ir siltas, un organizējot darba gaitu

2. APRAKSTS (A ATT.)

Paredzeta lietošana Instruments paredzēts koksnes, plastmasas un metāla slīpēšanai. Instruments ir piemērots tikai sausajai slīpēšanai. Instruments nav piemērots tādu materiālu apstrādāšanai, kuru sastāvā ir azbests. Nepareiza lietošana var sabojāt instrumentu. Tekstā norādītie numuri attiecas uz 2-3 lapas redzamajiem attēliem.

1. Ieslēgšanas/izslēgšanas slēdzis

4. Slīpēšanas paliktnis

7. Ātruma regulēšanas ripa

Pirms montāžas vienmēr izslēdziet mašīnu un izraujiet kontaktdakšu no elektrotīkla. Putekļu tvertnes pievienošana (B.att.) Stingri ieteicams instrumentam uzstādīt putekļu tvertni(3), lai nodrošinātu optimālu putekļu savākšanu.

• Uzstumiet putekļu tvertnes spraugu uz aizmugurējās putekļu izvadatveres zoba.

• Lai putekļu tvertne būtu pareizi ievietota, stumiet to tiktāl, līdz atskan klikšķis. Piezīme. Putekļu tvertne jāiztukšo, kad tā ir līdz pusei pilna, lai nodrošinātu optimālu putekļu savākšanu. Smilšpapīra uzstādīšana un noņemšana (C.,D.att.) Slīpmašīna ir piemērota smilšpapīram ar līplentes stiprinājumu un bez līplentes stiprinājuma. Smilšpapīra ar līplentes stiprinājumu uzstādīšana un noņemšana

• Turiet instrumentu uz sāna vai apvērstu otrādi, kā norādīts C.attēlā.

• Uzlieciet vajadzīgās graudainības smilšpapīru(8) uz slīpēšanas paliktņa(4). Smilšpapīra(8) caurumiem jāsakrīt ar slīpēšanas paliktņa(4) caurumiem.

• Lai noņemtu smilšpapīru(8) no slīpēšanas paliktņa(4), vienkārši velciet to nost no paliktņa. Smilšpapīra bez līplentes stiprinājuma uzstādīšana un noņemšana

• Atveriet smilšpapīra skavas(5).

• Uzlieciet vajadzīgās graudainības smilšpapīru(8) uz slīpēšanas paliktņa(4).

• Uzlociet smilšpapīra(8) abus galus uz slīpēšanas paliktņa(4) malām.

• Pa vienai aizveriet smilšpapīra skavas(5). Pārliecinieties, vai smilšpapīra(8) gali ir nofiksēti skavā.

• Lai noņemtu smilšpapīru(8), vispirms atveriet smilšpapīra skavas(5) un tad noņemiet smilšpapīru (8) no slīpēšanas paliktņa(4). Piezīme. Raupju un nelīdzenu virsmu slīpēšanai izmantojiet rupjgraudainu smilšpapīru. Lai nogludinātu rupjgraudainā smilšpapīra atstātos skrāpējumus, izmantojiet vidējas graudainības smilšpapīru. Virsmu gludapstrādei izmantojiet smalkgraudainu smilšpapīru. Slīpēšanas paliktņa nomaiņa (E att.) Nolietojuma gadījumā slīpēšanas paliktnis jānomaina.

• Ja nepieciešams, noņemiet smilšpapīru.

• Atskrūvējiet skrūves no slīpēšanas paliktņa (4).

• Noņemiet veco slīpēšanas paliktni.

• Uzlieciet jauno slīpēšanas paliktni.

• Pieskrūvējiet skrūves slīpēšanas paliktnim (4).93

Ieslēgšana un izslēgšana (A att.)

• Lai ieslēgtu mašīnu, nospiediet ieslēgšanas/ izslēgšanas slēdzi (1).

• Lai izslēgtu mašīnu, atlaidiet ieslēgšanas/ izslēgšanas slēdzi (1). Padomi optimālai lietošanai

• Cieši turiet mašīnu ar abām rokām.

• Novietojiet slīpēšanas paliktni ar smilšpapīru uz sagataves.

• Lēni virziet mašīnu pa sagatavi, stingri spiežot slīpēšanas paliktni pret sagatavi.

• Neizmantojiet pārāk lielu spiedienu uz mašīnu. Ļaujiet mašīnai veikt darbu.

Pirms tīrīšanas un apkopes instruments ir jāizslēdz un no tā jāizņem akumulators. Ar mīkstu lupatiņu regulāri - ieteicams, pēc katras ekspluatācijas reizes - iztīriet instrumenta korpusu. Regulāri iztīriet putekļus un netīrumus no ventilācijas atverēm. Ļoti noturīgus netīrumus tīriet ar ziepjūdenī samērcētu mīkstu drāniņu. Nelietojiet nekādus šķīdumus, piemēram, benzīnu, spirtu, amonjaku, u. c. Šāda veida ķīmiskās vielas sabojās sintētiskās detaļas. VIDE Bojāta un/vai nolietota elektriskā vai elektroniskā aparatūra jānogādā piemērotā utilizācijas centrā. Tikai EK valstīm Neizmetiet nolietotus elektroinstrumentus sadzīves atkritumos. Saskaņā ar Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un, īstenojot to saskaņā ar valsts tiesību aktiem, visi elektroinstrumenti, kas turpmāk vairs nav lietojami, ir jāsavāc atsevišķi un jāpārstrādā videi nekaitīgā veidā. GARANTIJA Ievērojiet pievienotos garantijas noteikumus.94
