| Type de produit | Glacière à compression (Frigo) |
| Marque | DOMETIC |
| Modèle | BordBar CDF11 |
| Volume brut | 10,5 litres |
| Tension d'alimentation | 12/24 V CC |
| Puissance absorbée max. | 30 W |
| Plage de température | +10 °C à -18 °C |
| Classe climatique | N |
| Dimensions (L x l x h) | 540 x 235 x 358 mm |
| Poids | 9 kg |
| Fluide frigorigène | R134a |
| Protecteur de batterie | Intégré, 3 modes (LOW, MED, HIGH) |
| Éclairage intérieur | LED |
| Compartiments | Réfrigérateur et congélateur |
| Fixation dans le véhicule | Passant pour ceinture de sécurité |
| Accessoires inclus | Câble 12/24 V, bandoulière |
| Fusible | T8A 32 V, remplaçable |
| Réparabilité | Réparation par personnel qualifié uniquement |
| Entretien | Nettoyage avec chiffon humide, dégivrage régulier |
| Sécurité | Protection contre inversion de polarité et courts-circuits |
FOIRE AUX QUESTIONS - BordBar CDF11 DOMETIC
Questions des utilisateurs sur BordBar CDF11 DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Frigo au format PDF gratuitement ! Retrouvez votre notice BordBar CDF11 - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BordBar CDF11 de la marque DOMETIC.
MODE D'EMPLOI BordBar CDF11 DOMETIC
FR 35 Bordbar à compresseur
Notice d'utilisation
ES 50 Bordbar con compresor
Veuillez lire ce manuel avec attention avant demettre I'appareil en service.Conservez ensuite ce manuel.En cas de passer de I'appareil, veuillez le transmettre au nouvel acquireur.
Le fabricant décline toute responsabilité en cas de dommages provoqués par une utilisation non-conforme de l'appareil ou par des erreurs de manipulation.

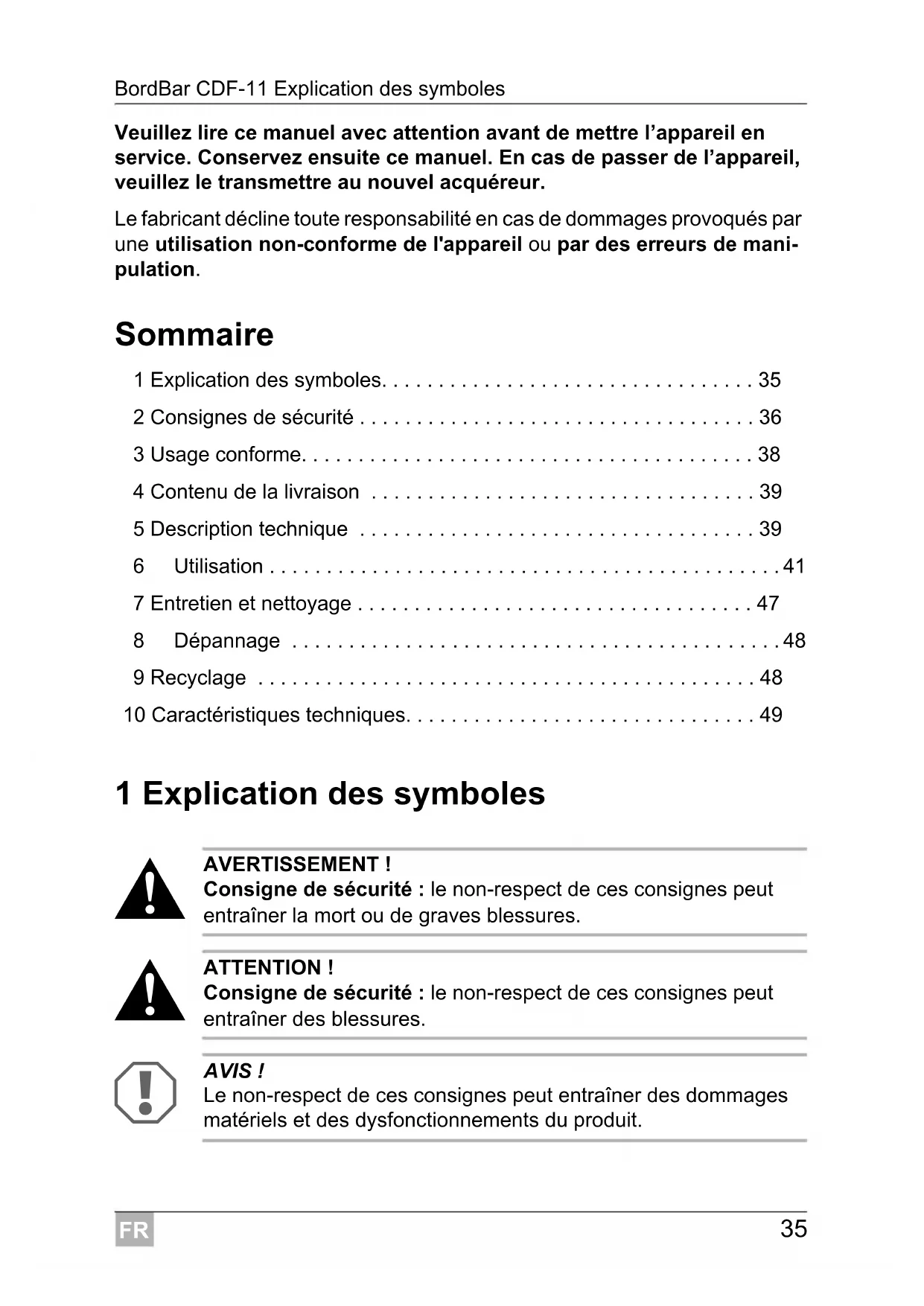

Sommaire
1 Explication des symboles. 35
2 Consignes de sécurité 36
3 Usage conforme. 38
4 Contenu de la livraison 39
5 Description technique 39
6 Utilisation 41
7 Entretien et nettoyage 47
8Dépannage 48
9Recyclage 48
10 Caractéristiques techniques. 49
1 Explication des symboles
AVERTISSEMENT!
Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.
ATTENTION!
Consigne de sécurité : le non-respect de ces consignes peut entraîner des blessures.
AVIS!
Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.
REMARQUE
Informations complémentaires sur l'utilisation du produit.
Manipulation : ce symbole vous indique une action à effectuer. Les manipulations à effectuer sont décrites étape par étape.
Ce symbole décrit le résultat d'une manipulation.
fig. 1 5, page 3: cette information renvoie à un élément figurant sur une illustration, dans cet exemple à la « position 5 de l'illustration 1 à la page 3 »
2 Consignes de sécurité
2.1 Sécurité générale
DANGER!
- Sur les bateaux : voirlez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.
AVERTISSEMENT!
- Si l'appareil présente des dégats visibles, vous ne devez pas lemettre en service.
- Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectue risque d'entrainer de graves dangers.
- Ne laissez pas des personnes (enfants compris) incapables d'utiliser le produit de manière sure, en raison de déficiencies physiques, sensorielles ou mentales ou de leur manque d'expérience ou de connaissances, utiliser ce produit sans surveillance.
- Les apparêils électriques ne sont pas des jouets pour enfants!
Placez et utilisez l'appareil hors de portée des enfants.
- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
-
Si le cable de raccordement de l'appareil est endommagé, il doit être remplace par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
-
Ne stockez aucune substance explosive comme p. ex. des aérosols contenant des agents propulseurs dans l'appareil.
ATTENTION!
- Débranche l'appareil du secteur
- avant tout nettoyage et entretien
- après chaque utilisation
- Les alimentés ne peuvent être conservés que dans leurs emballages originaux ou dans des recipients appropriés.
AVIS!
- Branchez l'appareil uniquement avec le cable de raccordement CC sur une prise CC du vehicule (par ex. un allume-cigare).
- Comparez la tension indiquée sur la plaque signalétique avec l'alimentation électrique dont vous disposez.
- N'utilisez pas la glacière pour le transport de produits corrosifs ou de solvants.
- Ne tirez jamais sur le cable de raccordement pour sorting la fiche de la prise.
- Débranche de la batterie la glacière et les autres consommateurs d'énergie avant de raccorder un chargeur rapide.
- Débranchez ou éteignez la glacière lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
2.2 Consignes de sécurité concernant le fonctionnement de l'appareil
DANGER!
- Ne touchez jamais les lignes électriques dénudées avec les mains nues.
ATTENTION!
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et la fiche sont sèches.
AVIS!
- N'utilisezaucun appareil électrique dans la glacière, sauf si ces apparéils sont recommends par le fabricant pour cet usage.
- Ne placez pas l'appareil pres de flammes ou d'autres sources de chaleur (chauffage, rayons solaires, fours à gaz, etc.).
Danger de surchauffe!
Veillez toujours à ce que la chaleur produit lors du fonctionnement soit suffisamment dissipée. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
Assurez-vous que les fentes d'airation ne sont pas recouvertes.
- Ne pas replir le bac interieur de substances liquides ou de glace.
- Ne plongez jamais l'appareil dans l'eau.
- Tenez l'appareil et les cables à l'abri de la chaleur et de l'humidité.
3 Usage conforme
La glacère CDF-11 (Art.-Nr. 9105100007) est conçue pour la réfrigération et la condélation d'aliments.
L'appareil est unconçu pour fonctionner sur une prise 12/24 V == du réseau de bord de votre voiture (allume-cigares) ou de votre camping-car.
L'appareil convient également pour le camping. L'appareil ne doit pas etre exposé à la pluie.
REMARQUE
En cas de fonctionnement de l'appareil sur secteur à courant alternatif 220-240 V, nous vous recommendons l'utilisation d'un redresseur de courant du secteur WAECO (en accessoire).
ATTENTION! Risque pour la santé!
Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommangée pour les alimentés ou les médicaments que vous souhaitez refroidir.
4 Contenu de la livraison
Glaciere
Cable de raccordement pour prise 12 / 24V = =
Bandoulière
La glacière permet de réfrigerer, de tener au frais ou de congefer des produits. La réfrigération est assurée par un circuit de refroidissement à compréseur qui fonctionne ne nécessite aucune maintenance.
La glaciere convient pour une utilisation mobile.
En cas d'utilisation de la glaciere dans des vehicules, il est possible de fixer la glaciere à l'aide de la ceinture de sécurité.
Un protecteur de batterie intégré à l'appareil empêche la batterie de votre vehicule de se décharger excessivement (voir chapitre « Utilisation du protecteur de batterie », page 44).
En cas d'erreur dans l'électronique interne, il est possible deMAINTER le refroidissement à l'aide d'un commutateur d'urgence.
5.1 Description de l'appareil
Position sur la fig. 1, page 3
Pos. Désignation
1 Panneau de commande
2 Porte-boissons
3 Passant pour ceinture de sécurité
4 Eclairage interieur DEL
5 Compartiment réfrigérateur
6 Compartment congélateur
7 Verrouillage
8 Revêtement antidérapant
9 Poignées de transport
Pos. Désignation
10 Bandoulière
11 Douille de raccordement
12 Commutateur d'urgence
5.2 Éléments de commande et d'affichage
Panneau de commande (fig. 2, page 3)
Pos. Désignation Signification
1 Touche Permet d'allumer ou d'eteindre la glaciere en marche/arrêt appuyant une à deux secondes sur la touche
2 POWER Témoin lumineux de fonctionnement
| La DEL s'allume en vert Le compresseur fonctionne ; la température régée n'est pas encore atteinte | |
| La DEL s'allume en orange | La température régée est atteinte |
| La DEL clignote en orange | La tension est trop BASSE |
3 ERROR La DEL clignote en rouge L'appareil est allumé mais
n'est pas pris a fonctionner
4 SET Permet de selectionner le mode de saisie
- Réglage de la température
- Réglage de l'unité de température (°Celsius ou °Fahrenheit)
- Réglage du protecteur de batterie
5 Affichage Affiche la température dans le compartment réfrigérateur
Les trois premiers chiffres de l'écran indiquent la tempérapure, le quatrième l'unité de température (°C ou °F).
En cas de dysfonctionnement, l'écran indique le message d'erreur « Err1 » ou « Err2 »
Pos. Désignation Signification
6 + Une pression sur cette touche augmente la valeur des raisie selectionnée
7 - Une pression sur cette touche diminue la valeur desaisie selectionnée
6 Utilisation
L'appareil est équipé d'un éclairage interieur DEL qui reste allumé lorsque l'appareil est sous tension. La consommation de cet éclairage interieur DEL en courant est extrémement faible et négligeable comparée à la consommation totale de l'appareil.
6.1 Avant la première utilisation
REMARQUE
Avant la mise en service du réfrigérateur neuf, nous vous conseillons, pour des raisons d'hygiène, d'en nettoyer l'intérieur et l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Entretien et nettoyage », page 47).
6.2 Commentéconomiser de l'énergie?
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Laissez refroidir les aliments chauds avant de les déposer dans la glacière.
- N'ouvre pas le réfrigérateur plus souvent que nécessaire.
- Ne laissez pas le couvercle ouvert plus longtemps que nécessaire.
- Dégivrez la glacière dés qu'une couche de glace s'est formée.
- Evitez une température interieure inutillement bajo.
6.3 Verrouillage de la glacière
Fermezle couvercle.
Abaissez le verrouillage (fig. 17, page 3) jusqu'à ce vous entendiez qu'il s'enclenche.
6.4 Raccordement à un allume-cigares
REMARQUE
Lorsque vous raccordez la glacière à l'allume-cigares de votre vehicule, veillez à ce que l'allumage soit en marche pour que l'appareil soit alimenté en électricité.
6.5 Blocage de la glacière dans le vehicule
Ouvrez le couvercle de la glaciere.
Placez la ceinture de sécurité dans le passant (fig. 1 3, page 3) de la glacière.
Fermezle couvercle.
Bouclez la ceinture de sécurité et ajustez-la.
6.6 Mise en marche de la glacière
AVIS! L'appareil peut être endommagé!
- Veillez toujours à ce que la chaleur produit lors du fonctionnement puisse se dissiper suffisamment. Assurez-vous que les fentes d'aération ne sont pas recouvertes. Veillez à ce que l'appléil se trouve à distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
- Veiliez à ne déposer dans la glacière que des objets ou des alimentés qui peuvent être réfrigérés à la température sélectionné.
- Débranche la glacière et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide. Les surtensions peuvent endommager l'électronique des apparèils.
La glaciere peut etre branchee sur une tension continue de 12 V ou 24 V.
Pour des raisons de sécurité, la glacière est équipée d'une protection électronique contre les inversions de polarité en cas de raccordement à une batterie et contre les courts-circuits.
Placez la glaciere sur une surface stable.
Veillez à ce que les fentes d'aération ne soient pas recouvertes, afin que l'air chaud puisse bien s'évacuer.
Raccordez le cable 12/24 V sur l'allume-cigares ou sur une prise 12/24 V du vehicule.
REMARQUE
En cas de fonctionnement normal, le commutateur d'urgence (fig. 1 12, page 3) doit se才知道 en position « Normal »
Appuyez sur la touche marche/arrêt (fig. 2 1, page 3) pendant trois secondes.
La DEL « POWER » (fig. 2 2, page 3) s'allume en vert.
Lorsque la glacière a atteint la température régée, la DEL s'allume en orange.
L'écran (fig. 2 5, page 3) s'allume et indique la températe actuelle.
La glacière commence par la réfrigération du compartmentement interieur.
6.7 Réglage de la température
Appuyez une fois sur la touche « SET » (fig. 2 4, page 3).
Sélectionnez la température de refroidissement à l'aide des touches « + » (fig. 2 6, page 3) ou « - » (fig. 2 7, page 3).
√L'écran affiche la température de refroidissement sélectionnée pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
6.8 Sélection de l'unité de température
Pour l'affichage de la température, vous pouvez désir entre les valeurs en Celsius ou en Fahrenheit. Procedez comme suit :
Allumez la glaciere.
Appuyez deux fois sur la touche « SET » (fig. 2 4, page 3).
Sélectionnez l'unité de température (°Celsius ou °Fahrenheit) à l'aide des touches « + » (fig. 2 6, page 3) ou « - » (fig. 2 7, page 3).
✓ L'écran affiche l'unité de température sélectionnée pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
6.9 Utilisation du protecteur de batterie
AVIS!Risque d'endommagement!
Au moment de l'arrêt par le protecteur de batterie, la batterie ne possède plus toute sa capacité de charge ; évitez les démarrages répetés ou la mise en marche de consommateurs d'énergie tant que la batterie n'a pas été rechargée. Veillez à recharger la batterie.
L'appareil est équipé d'un protecteur de batterie qui protège la batterie de votre vehicule, afin qu'elle ne se décharge pas excessivement lorsque la glacière est raccordée au réseau 12/24 V du vehicule.
Si la glacière est mise en service alors que l'allumage du vehicule est eteint, elle s'eteint automatiquement des que la tension d'alimentation descend en dessous d'une valeur reglable. La glaciere se rallume des que la batterie est rechargée et que la tension de rallumage est atteinte.
REMARQUE
Si le protecteur de batterie eteint l'appareil parce que la tension est trop faible, I'ecran s'eteint (fig. 2 5, page 3) et la DEL « Power » (fig. 2 2, page 3) clignote en orange.
En mode « HIGH », le protecteur de batterie se met en marche plus rapidement qu'en mode « LOW » ou « MED » (voir tableau suivant).
| Mode protecteur de batterie | LOW | MED | HIGH |
| Tension d'arrêt pour 12 V | 10,1 V | 11,4 V | 11,8 V |
| Tension de rallumage pour 12 V | 11,1 V | 12,2 V | 12,6 V |
| Tension d'arrêt pour 24 V | 21,5 V | 24,1 V | 24,6 V |
| Tension de rallumage pour 24 V | 23,0 V | 25,3 V | 26,2 V |
Pour modifier le mode du protecteur de batterie, procedede que comme suit :
Allumez la glaciere.
Appuyez trois fois sur la touche « SET » (fig. 2 4, page 3).Sélectionnez le mode du protecteur de batterie à l'aide des touches « + » (fig. 2 6, page 3) ou « - » (fig. 2 7, page 3).
✓ L'écran affiche le mode sélectionné pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
REMARQUE
Lorsque la glacière est alimentée par la batterie de démarrage, réglez le protecteur de batterie sur le mode « HIGH ». Lorsque la glacière est raccordée à une batterie d'alimentation, le mode « LOW » suffit.
Lorsque vous poulez faire fonctionner la glacière sur le réseau à tension alternative, réglez le protecteur de batterie sur « LOW »
6.10 Utilisation du commutateur d'urgence
L'appareil est équipé d'un commutateur d'urgence. Il vous permet deMAIN-tenir le refroidissement en cas de panne de l'électronique interne.
REMARQUE
En cas de fonctionnement normal, le commutateur d'urgence (fig. 1 12, page 3) doit se couver en position « Normal ».
En cas de panne de l'électronique interne : placez le commutateur d'urgence en position « Emergency ».
6.11 Arrêt de la glacière
Videz la glaciere.
Eteignez la glaciere: appuyez sur la touche marche/arrêt (fig. 2 1, page 3) pendant trois secondes.
Retirez la prise de raccordement.
Lorsque vous ne voulez pas utiliser la glacière pendant une période prolongée:
Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation d'odeurs.
6.12 Dégivrage de la glacière
L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur de la glacière et diminuer ainsi sa puissance frigorifique.
Veillez donc à dégivrer l'appareil à temps.
AVIS! L'appareil peut être endommagé!
N'utilisez jamais d'outils durs ou pointus pour enlever les couches de glace ou pour detacher des objets pris dans le givre.
Procedez de la maniere suivante pour dégivrer la glacière :
Retirez les alimentes.
Placez-les eventuellement dans un autre réfrigérateur pour qu'ils restent froids.
Eteignez l'appareil.
Laissez le couvercle ouvert.
Essuyez l'eau provenant du dégivrage.
6.13 Remplacement du fusible du connecteur (12/24 V)
Devissez le compensateur (fig. 3 4, page 4) du connecteur.
Retirez la vis (fig. 3 5, page 4) de la partie supérieure du boîtier (fig. 3 6, page 4).
Soulevez avec précaution la partie supérieure du boîtier pour la séparer de la partie inférieure (fig. 3 1, page 4).
Retirez la fiche de contact (fig. 3 3, page 4).
Remplacez le fusible defectueux (fig. 3 2, page 4) par un nouveau fusible de même valeur (T8 A 32 V).
Remontez le connecteur en effectuant les opérations dans l'ordre inverse.
7 Entretien et nettoyage
AVERTISSEMENT!
Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à lemettre hors secteur.
AVIS!Risque d'endommagement!
- Ne nettoyez jamais la glacière à l'eau courante et ne la plongez pas non plus dans l'eau.
- N'utilisez pour le nettoyage ni produits abrasifs ni objets durs qui pourrait endommager la glacière.
Nettoyez de temps à autre l'appareil à l'intérieur et à l'extérieur avec un chiffon humide.
Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas enconn brées de saletés ou de poussières, pour que la chaleur généraee par le fonctionnement soit evacuée et que l'appareil ne soit pas endommagé.
8 Dépannage
| Dysfonctionnement Cause possible Solution proposée | ||
| L'appareil ne fonctionne pas, la DEL « POWER » n'est pas allumée. | La prise 12/24 V (allume-cigares) de votre vehicule n'est pas sous tension. | Dans la plupart des vehicules, le contact doit être mis pour que l'allume-cigares soit sous tension. |
| L'appareil ne réfrigère pas (le connecteur est branché, la DEL « POWER » est allumée). | Compresseur défec-tueux. | La réparation peut être effectué un-quiements par un service après-vente agréé. |
| L'appareil ne réfrigère pas (le connecteur est branché, la DEL « POWER » clignote, l'écran est vide). | La tension de la prise 12/24 V est trop faible. | Contrôlez la batterie et chargez-la si nécessaire. Vérifiiesz les cables et les connexions. |
| En cas de fonctionnement sur prise 12/24 V (allume-cigares): L'allumage est en marche, l'appareil ne fonctionne pas et la DEL « POWER » n'est pas allumée. Retirez le connecteur de la prise, puis procédez aux contrôles suivants. | La prise de l'allume-cigares est sale. Ceci entraîne un mauvais contact électrique. | Si la fiche devient très chaude lorsqu'elle est branchée dans la prise de l'allume-cigares, c'est que la prise de l'allume-cigares doit être nettoyée ou que la fiche n'est pas bien montée. |
| Le fusible de la prise 12/24 V est grillé. | Remplacez le fusible de la prise 12/24 V (fig. 3 2, page 4). | |
| Le fusible du vehicule est grillé. | Remplacez le fusible du vehicule correspondant à la prise 12/24 V (norma-lement 15 A) (veuillez respecter les instructions du manuel d'entretien de votre vehicule). | |
| La DEL « ERROR » cli-gnote et l'écran indique « ER R 1 » ou « ER R 2 » . | Appareil défectueux. La réparation peut être effectué un-quiements par un service après-vente agréé. | |
9 Recyclage
Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
Lorsque vous metrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.
10 Caracteristiques techniques
| BordBar CDF-11 | |
| N° de ref.: 9105100007 | |
| Contenu brut: 10,5 litres | |
| Tension de raccordement: 12/24 | V= |
| Puisance absorbée: max. 30 W | |
| Classe climatique: N | |
| Puisance frigorifique: +10 à -18 | °C |
| Dimensions: 540 x 235 x 358 mm | |
| Poids: 9 kg | |
| Plage de température de fon-c-tonnements: | 18 à 43 °C |
| Contrôle/certificat: | e 4 |
REMARQUE
La température minimale ne peut plus être atteinte si la température ambiente est supérieure à 32^ ( 90^ ).
Le circuit de refroidissement contient du R134a..
ZA du Pré de la Dame Jeanne
F-60128 Plailly
+33344633500
+33344633518
Mail: info@dometic.fr
HONG KONG
WAECO Impex Ltd.
Suites 2207-2211·22/F·Tower 1
