NÁVOD K OBSLUZE BordBar CDF11 DOMETIC

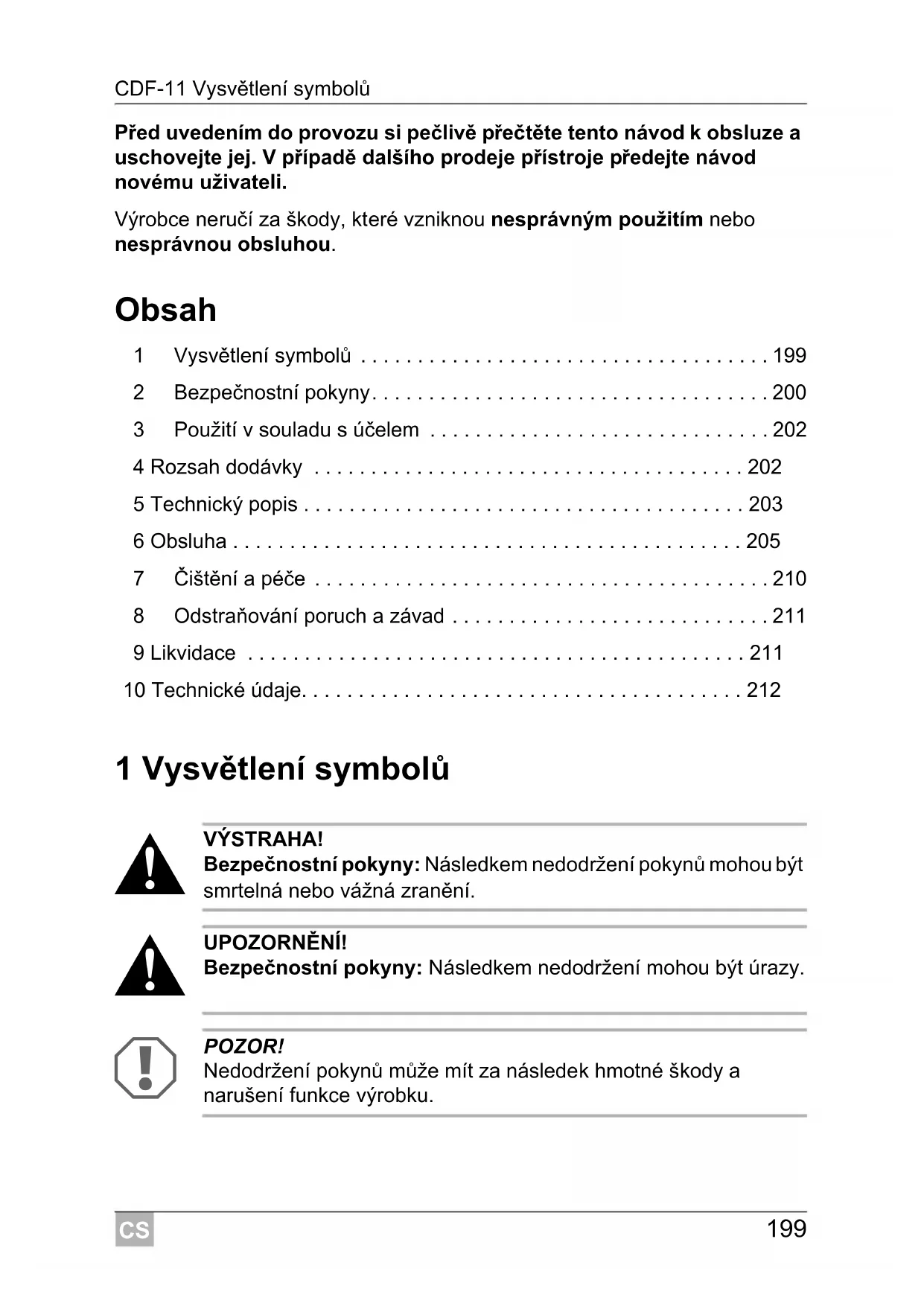

• Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje přístroje předejte návod novému uživateli. Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou. Obsah 1 Vysvětlení symbolů p. 199
• 2 Bezpečnostní pokyny p. 200
• 3 Použití v souladu s účelem p. 202
• 4 Rozsah dodávky p. 202
• 5 Technický popis p. 203
• 6 Obsluha p. 205
• 7 Čištění a péče p. 210
• 8Odstraňování poruch a závad p. 211
• 9 Likvidace p. 211
• 10 Technické údaje 1 Vysvětlení symbolů p. 212

VÝSTRAHA! Bezpečnostní pokyny: Následkem nedodržení pokynů mohou být smrtelná nebo vážná zranění.

UPOZORNĚNÍ! Bezpečnostní pokyny: Následkem nedodržení mohou být úrazy.

POZOR! Nedodržení pokynů může mít za následek hmotné škody a narušení funkce výrobku.CS Bezpečnostní pokyny CDF-11

POZNÁMKA Doplňující informace týkající se obsluhy výrobku. ➤ Činnost: Tento symbol vás vyzývá k tomu, abyste něco učinili. Potřebné činnosti jsou popisovány v příslušném pořadí. ✓ Tento symbol popisuje výsledek určité činnosti. Obr. 1 5, strana 3: Tento údaj odkazuje na prvek, zobrazený na obrázku. Na tomto příkladu se jedná o „pozici 5 na obrázku 1 na straně 3“. 2Bezpečnostní pokyny

2.1 Obecná bezpečnost

NEBEZPEČI! Na člunech a lodích: Při použití síťového napájení je nezbytné, aby byl napájecí zdroj chráněn spínačem FI.

VÝSTRAHA! V případě, že je přístroj viditelně poškozen, nesmíte jej použí- vat. Opravy tohoto přístroje smí provádět pouze odborníci. Nespráv- ně provedené opravy mohou způsobit značné škody. Osoby (včetně dětí), které z důvodu svých fyzických, senzoric- kých nebo duševních schopností, nebo své nezkušenosti nebo neznalosti, nejsou schopny bezpečně používat výrobek, ne- smějí tento výrobek používat bez dohledu odpovědné osoby nebo bez jejího poučení. Elektrické přístroje nejsou hračky pro děti! Uschovávejte a používejte přístroj mimo dosah dětí. Děti musejí být pod dohledem tak, aby si s výrobkem nehrály. Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifiko- vanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení. Neskladujte v přístroji výbušné látky, jako např. spreje s hnacím plynem.CS CDF-11 Bezpečnostní pokyny

UPOZORNĚNÍ! Přístroj odpojte od sítě: –Před každým čištěním a údržbou – Po každém použití Skladujte potraviny pouze v originálním balení nebo ve vhod- ných nádobách.

POZOR! Připojujte přístroj přívodním kabelem stejnosměrného napájení pouze k palubní zásuvce se stejnosměrným proudem ve vozidle (např. autozapalovač). Porovnejte údaj o napětí na typovém štítku se stávajícím zdro- jem napájení. Chladicí box není vhodný k přepravě leptavých látek nebo látek obsahujících rozpouštědla. Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel. Odpojte chladicí box a jiné spotřebiče od baterie dříve, než je připojíte k nabíječce Po vypnutí motoru přerušte spojení nebo vypněte chladicí box. Vopačném případě může dojít k vybití baterie.

2.2 Bezpečnost za provozu přístroje

NEBEZPEČI! Nikdy se nedotýkejte odizolovaných vodičů holýma rukama.

UPOZORNĚNÍ! Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

POZOR! Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem. Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných te- pelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).CS Použití v souladu s účelem CDF-11

Nebezpečí přehřátí! Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do- statečně odváděno. Zajistěte, aby byl přístroj postaven v dosta- tečné vzdálenosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat. Pamatujte, že nesmějí být zakryty větrací otvory. Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led. Nikdy neponořujte přístroj do vody. Chraňte přístroje a kabely před horkem a vlhkem. 3 Použití v souladu s účelem Chladnička CDF-11 (výr. č. 9105100007) je vhodná ke chlazení potravin a k jejich hlubokému zchlazení. Přístroj je konstruován k provozu na palubní zásuvce 12/24 Vg automobilu (autozapalovač) nebo obytného přívěsu. Přístroj je vhodný také ke kempování. Výrobek nesmíte vystavit dešti.

POZNÁMKA Doporučujeme používat při provozu přístroje v síti 220-240 V stří- davého proudu usměrňovač WAECO (příslušenství).

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví! Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat. 4 Rozsah dodávky Chladnička Přívodní kabel k připojení 12/24 Vg PopruhCS CDF-11 Technický popis

5 Technický popis Chladicí box umožňuje chladit výrobky, udržovat je chladné a umožňuje také jejich hluboké chlazení. Chlazení je provedeno pomocí bezúdržbového chla- dicího okruhu s kompresorem. Chladicí box je určen k mobilnímu použití. Při použití ve vozidlech můžete chladicí box zajistit bezpečnostním pásem. Samostatně spínaný snímač stavu baterie, který je integrován do přístroje, chrání vaši autobaterii před přílišným vybitím (viz kapitola „Použití snímače stavu baterie“ na stranì 207). Pokud dojde k závadě v interním elektronickém systému, můžete pomocí nouzového spínače udržet chlazení.

Pozice na obr. 1, strana 3 Poz. Název 1 Ovládací panel 2 Držák nápojů 3Průvlak pro bezpečnostní pás 4Vnitřní osvětlení LED 5 Chladicí prostor 6 Mrazicí box 7 Zámek 8 Protiskluzová podložka 9Přenosné rukojeti 10 Popruh 11 Přívodní zdířka 12 Nouzový spínačCS Technický popis CDF-11

5.2 Ovládací a indikační prvky

Ovládací panel (obr. 2, strana 3) Poz. Název Vysvětlení 1 Spínač a vypínač Zapnutí nebo vypnutí chladicího boxu, pokud tlačítko podržíte jednu až dvě vteřiny stisknuté 2 POWER Provozní kontrolka LED svítí zeleně Kompresor je zapnutý; nastavená teplota zatím nebyla dosažena LED svítí oranžově Bylo dosaženo nastavené teploty LED bliká oranžově Napětí příliš nízké 3 ERROR LED bliká červeně: Zapnutý přístroj není při- praven k provozu 4 SET Výběr režimu zadávání – Nastavení teploty – Nastavení jednotek (°Celsia nebo °Fahrenheita) – Nastavení snímače baterie 5 Displej Zobrazení teploty v chladicím prostoru První tři místa čtyřmístného displeje zobrazují teplotu, čtvrté místo jednotky (°C nebo °F). Vpřípadě závady zobrazuje displej chybové hlášení „Err1“ nebo „Err2“. 6 + Jedním klepnutím zvýšíte zadávanou hodnotu 7 – Jedním klepnutím snížíte zadávanou hodnotuCS CDF-11 Obsluha

6 Obsluha Přístroj je vybaven vnitřním osvětlením LED, které zůstává rozsvíceno, do- kud je připojeno napětí. Spotřeba tohoto vnitřního osvětlení LED je mimořád- ně nízká a zanedbatelná v porovnání s celkovou spotřebou přístroje.

6.1 Před prvním použitím

POZNÁMKA Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kapitola „Čištění a péče“ na stranì 210).

6.2 Tipy k úspoře energie

Vyberte k použití dobře větrané místo chráněné před slunečním zářením. Teplé pokrmy nechejte před uložením do chladničky vychladnout. Neotevírejte chladničku častěji, než je nezbytně nutné. Nenechávejte víko otevřené déle, než je to nutné. Odmrazte chladicí box, jakmile se vytvoří vrstva ledu. Zabraňte vzniku zbytečně nízkých vnitřních teplot.

6.3 Uzamčení chladicího boxu

➤ Zavřete víko. ➤ Zatlačte zámek (obr. 1 7, strana 3) dolů tak, aby slyšitelně zacvaknul.

6.4 Připojení k zapalovači cigaret

POZNÁMKA Pokud připojíte chladicí box k zapalovači v automobilu pamatujte, že možná budete muset zapnout zapalování vozidla, aby došlo k napájení přístroje.CS Obsluha CDF-11

6.5 Zajištění chladicího boxu ve vozidle

➤ Otevřete víko chladicího boxu. ➤ Zaveďte do průvlaku chladicího boxu bezpečnostní pás (obr. 1 3, strana 3). ➤ Zavřete víko. ➤ Zajistěte bezpečnostní pás a napněte jej.

6.6 Zapnutí chladicího boxu

POZOR! Nebezpečí poškození! Vždy dbejte, aby bylo teplo, vznikající za provozu zařízení, do- statečně odváděno. Pamatujte, že nesmí být zakryty větrací otvory. Zajistěte, aby byl přístroj postaven v dostatečné vzdále- nosti od stěn nebo předmětů tak, aby mohl vzduch cirkulovat. Dbejte, aby byly v chladicím boxu skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty. Odpojte chladicí box a jiné spotřebiče od baterie dříve, než při- pojíte baterii k rychlonabíječce. Přepětí může poškodit elektro- nické systémy přístrojů. Chladicí box můžete provozovat na stejnosměrném napětí 12 V nebo 24 V. Z bezpečnostních důvodů je chladicí box vybaven elektronickou ochranou proti přepólování, která chrání chladicí box před přepólováním při připojování baterie a před zkratem. ➤ Postavte chladicí box na pevnou podložku. Dbejte na to, aby nebyly nikdy zakryty větrací otvory, které slouží k odvádění zahřátého vzduchu. ➤ Připojte přívodní kabel 12/24 V k autozapalovači nebo k zásuvce 12/24 V ve vozidle.

POZNÁMKA Za běžného provozu musí být nouzový spínač (obr. 1 12, strana 3) v poloze „Normal“. ➤ Stiskněte tlačítko spínače a vypínače (obr. 2 1, strana 3) a podržte je tři vteřiny. ✓ LED „POWER“ (obr. 2 2, strana 3) svítí zeleně.CS CDF-11 Obsluha

Jakmile chladicí box dosáhne uložené teploty, rozsvítí se kontrolka LED oranžově. ✓ Zapne se displej (obr. 2 5, strana 3) a zobrazí aktuální teplotu chlazení. ✓ Chladicí box zahájí chlazení vnitřního prostoru.

6.7 Nastavení teploty

➤ Jednou stiskněte tlačítko „SET“ (obr. 2 4, strana 3). ➤ Nastavte pomocí tlačítek „+“ (obr. 2 6, strana 3) nebo „–“ (obr. 2 7, strana 3) teplotu chlazení. ✓ Na displeji se zobrazí na několik vteřin nastavená požadovaná teplota chlazení. Displej několikrát zabliká dříve, než se vrátí k aktuální teplotě.

6.8 Výběr jednotek pro zobrazení teploty

K zobrazování teploty můžete vybírat mezi °Celsia a °Fahrenheita. Postupuj- te takto: ➤ Zapněte chladicí box. ➤ Stiskněte dvakrát tlačítko „SET“ (obr. 2 4, strana 3). ➤ Nastavte pomocí tlačítek „+“ (obr. 2 6, strana 3) nebo „-“ (obr. 2 7, strana 3), jednotky °Celsia nebo °Fahrenheita. ✓ Displej zobrazuje na několik vteřin nastavené jednotky teploty. Displej ně- kolikrát zabliká dříve, než se vrátí k aktuální teplotě.

6.9 Použití snímače stavu baterie

POZOR! Nebezpečí poškození! Baterie již nemá po vypnutí snímačem baterie k dispozici plnou ka- pacity nabití. Bez delšího nabíjení neopakujte vícekrát startování, nepoužívejte elektrické spotřebiče. Zajistěte nabití baterie. Přístroj je vybaven několikastupňovým snímačem baterie, který chrání vaši baterii při připojování k palubní síti 12/24 V před příliš hlubokým vypnutím. Pokud chladicí box používáte ve vozidle s vypnutým zapalováním, dojde ksamočinnému vypnutí boxu, jakmile napájecí napětí poklesne pod předem definovanou hodnotu. Chladicí box se opět zapne, jakmile je nabitím baterie dosaženo napětí k opětovnému zapnutí.CS Obsluha CDF-11

POZNÁMKA Pokud snímač stavu baterie vypne přístroj v případě příliš nízkého napětí, displej se vypne (obr. 2 5, strana 3) a LED „Power“ (obr. 2 2, strana 3) bliká oranžově. V režimu „HIGH“ je snímač baterie aktivován rychleji než ve stupních „LOW“ a „MED“ (viz tabulka níže). K provedení změny režimu snímače baterie postupujte takto: ➤ Zapněte chladicí box. ➤ Stiskněte třikrát tlačítko „SET“ (obr. 2 4, strana 3). ➤ Nastavte pomocí tlačítek „+“ (obr. 2 6, strana 3) nebo „-“ (obr. 2 7, strana 3), režim snímače baterie. ✓ Displej zobrazuje na několik vteřin nastavený režim. Displej několikrát za- bliká dříve, než se vrátí k aktuální teplotě.

POZNÁMKA Pokud je chladicí box napájen ze startovací baterie, vyberte režim snímače baterie „HIGH“. Pokud je chladicí box připojen k napájecí baterii, stačí režim snímače „LOW“. Pokud si přejete používat chladicí box na síti střídavého proudu, nastavte snímač baterie do režimu „LOW“. Režim snímače baterie LOW MED HIGH Napětí k vypnutí při 12 V 10,1 V 11,4 V 11,8 V Napětí k opětovnému zapnutí při 12 V 11,1 V 12,2 V 12,6 V Napětí k vypnutí při 24 V 21,5 V 24,1 V 24,6 V Napětí k opětovnému zapnutí při 24 V 23,0 V 25,3 V 26,2 VCS CDF-11 Obsluha

6.10 Použití nouzového spínače

Přístroj je vybaven nouzovým spínačem. Jeho pomocí můžete zachovat funkci chlazení, pokud dojde k poruše interního elektronického systému.

POZNÁMKA Za běžného provozu musí být nouzový spínač (obr. 1 12, strana 3) v poloze „Normal“. ➤ Pokud dojde k výpadku interního elektronického systému: Přepněte nou- zový spínače do polohy „Emergency“.

6.11 Vypnutí chladicího boxu

➤ Vyprázdněte obsah chladicího boxu. ➤ Vypněte chladicí box. Stiskněte tlačítko spínače a vypínače (obr. 2 1, strana 3) a podržte je tři vteřiny. ➤ Odpojte přívodní zástrčku. Pokud nebudete chladicí box déle používat: ➤ Nechejte víko pootevřené. Zabráníte tak vzniku zápachů.

6.12 Rozmrazování chladicího boxu

Vzdušná vlhkost se může srážet na výparníku nebo uvnitř chladicího boxu formou jinovatky, která snižuje chladicí výkon. Přístroj včas odmrazte.

POZOR! Nebezpečí poškození výrobku! Nepoužívejte k odstraňování ledu nebo k uvolňování přimrzlých předmětů tvrdé nebo špičaté nástroje. Při rozmrazování postupujte takto: ➤ Vyprázdněte obsah chladničky. ➤ Uložte jej případně do jiné lednice, aby zůstal v chladnu. ➤ Vypněte přístroj. ➤ Nechejte víko otevřené. ➤ Vytřete vodní kondenzát.CS Čištění a péčeCDF-11

6.13 Výměna pojistek zástrčky (12/24 V)

➤ Sundejte ze zástrčky vyrovnávací pouzdro (obr. 3 4, strana 4). ➤ Vyšroubujte šroub (obr. 3 5, strana 4) z horní poloviny pouzdra (obr. 3 6, strana 4). ➤ Opatrně uvolněte horní polovinu pouzdra ze spodní (obr. 3 1, strana 4). ➤ Vyjměte kontaktní kolík (obr. 3 3, strana 4). ➤ Vyměňte vadnou pojistku (obr. 3 2, strana 4) za novou o stejné hodnotě (T8 A, 32 V). ➤ Smontujte zástrčku v opačném pořadí. 7 Čištění a péče

VÝSTRAHA! Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození! Nikdy neumývejte chladicí box pod tekoucí vodou nebo ve vod- ní lázni. Nepoužívejte k čištění čisticí písky nebo tvrdé předměty, může dojít k poškození chladicího boxu. ➤ Pokud je to nutné, očistěte přístroj zevnitř a zvenčí vlhkým hadrem. ➤ Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedo- jde k poškození přístroje.CS CDF-11 Odstraňování poruch a závad

8Odstraňování poruch a závad 9 Likvidace ➤ Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se vpříslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu. Závada Možná příčina Návrh řešení Přístroj nefunguje, nesvítí kontrolka LED „POWER“.Zásuvka 12/24 V (zapalovač) ve vozidle není pod napětím. Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím. Přístroj nechladí (zástrčka je připojená, svítí LED „POWER“).Vadný kompresor. Opravu smí provést pouze schválená provozovna zákaznického centra. Přístroj nechladí (zástrčka je připojená, LED „POWER“ bliká, displej je prázdný). Příliš nízké napětí na zásuvce 12/24 V. Zkontrolujte baterii a případně ji nabijte.Zkontrolujte kabel a připojení.Za provozu v zásuvce 12/24 V (zapalovač):Zapalování je zapnuto, pří-stroj nefunguje a LED „POWER“ nesvítí.Odpojte zástrčku ze zásuvky a proveďte násle-dující kontroly.Objímka zapalovače je znečištěná. Násled-kem je špatný elek-trický kontakt. Pokud je zástrčka v objímce zapalo- vače velmi horká buď očistěte objímku nebo zkontrolujte, zda je zástrčka spr ávně namontována.Pojistka zástrčky 12/24 V je spálená. Vyměňte pojistku zástrčky 12/24 V (obr. 3 2, strana 4). Pojistky automobilu jsou spálené.Vyměňte pojistku zásuvky vozidla 12/24 V (obvykle 15 A, viz návod k obsluze vašeho vozidla).Bliká kontrolka LED „ERROR“ a na displeji je zobrazeno hlášení „ERR1“ nebo „ERR2“. Přístroj je vadný. Opravu smí provést pouze schválená provozovna zákaznického centra.CS Technické údaje CDF-11

POZNÁMKA Za okolních teplot vyšších než 32 °C (90 °F) již nelze dosáhnout minimální teploty. Chladicí okruh obsahuje médium R134a. Palubní bar CDF-11Výr. č.: 9105100007Obsah brutto: 10,5 litruNapájení: 12/24 VgPříkon: max. 30 WKlimatická třída: NChladicí výkon: +10 °C až –18 °CRozměry: 540 x 235 x 358 mmHmotnost 9 kgRozsah provozních teplot: 18 °C až 43 °CKontrola/certifikát:SK CDF-11 Vysvetlenie symbolov
