Producttype	Compressiekoelbox (Koelkast)
Merk	DOMETIC
Model	BordBar CDF11
Bruto inhoud	10,5 liter
Voedingsspanning	12/24 V gelijkstroom
Maximaal opgenomen vermogen	30 W
Temperatuurbereik	+10 °C tot -18 °C
Klimaatklasse	N
Afmetingen (L x B x H)	540 x 235 x 358 mm
Gewicht	9 kg
Koelmiddel	R134a
Accubeveiliger	Ingebouwd, 3 standen (LOW, MED, HIGH)
Binnenverlichting	LED
Compartimenten	Koelkast en vriezer
Bevestiging in het voertuig	Lus voor veiligheidsgordel
Inbegrepen accessoires	12/24 V kabel, schouderriem
Zekering	T8A 32 V, vervangbaar
Repareerbaarheid	Reparatie alleen door gekwalificeerd personeel
Onderhoud	Reiniging met vochtige doek, regelmatig ontdooien
Veiligheid	Bescherming tegen omgekeerde polariteit en kortsluiting

Veelgestelde vragen - BordBar CDF11 DOMETIC

Hoe stel ik de temperatuur in?

Druk eenmaal op de toets SET om de temperatuur in te stellen. Gebruik de toetsen + en - om de gewenste temperatuur te selecteren. Het display knippert en toont vervolgens de huidige temperatuur.

Hoe gebruik ik de accubeveiliger?

De accubeveiliger voorkomt te diepe ontlading. Om de stand te wijzigen, zet u het apparaat aan, drukt u driemaal op SET en selecteert u LOW, MED of HIGH met de toetsen + of -. De stand HIGH wordt aanbevolen bij een startaccu.

Hoe ontdooi ik de koelbox?

Verwijder de levensmiddelen, schakel het apparaat uit en laat het deksel open. Veeg het ontdooiwater weg. Gebruik nooit harde of scherpe gereedschappen om ijs te verwijderen.

Wat te doen als het apparaat niet koelt?

Controleer of het 12/24 V-stopcontact stroom heeft (contact van het voertuig aan). Als de POWER-LED oranje knippert, is de spanning te laag: laad de accu op. Als het display Err1 of Err2 toont, neem dan contact op met de klantenservice.

Hoe vervang ik de zekering?

Draai de trekontlasting van de connector los, verwijder de schroef van de bovenkast, scheid de twee delen, trek de contactstekker eruit en vervang de zekering door een identiek exemplaar T8A 32 V. Monteer in omgekeerde volgorde.

Kan ik de koelbox op het stopcontact (220 V) aansluiten?

Ja, maar u moet een WAECO netvoedingsadapter (accessoire) gebruiken. De accubeveiliger moet dan op LOW worden ingesteld.

Hoe bevestig ik de koelbox in de auto?

Open het deksel, plaats de veiligheidsgordel in de daarvoor bestemde lus (fig. 1 positie 3), sluit het deksel en maak de gordel vast.

Wat is het stroomverbruik?

Het maximale opgenomen vermogen is 30 W. Het werkelijke verbruik hangt af van de ingestelde temperatuur en de omgevingstemperatuur.

Hoeveel liter is de koelbox?

De bruto inhoud is 10,5 liter, met een koelkastcompartiment en een vriescompartiment.

Hoe reinig ik het apparaat?

Koppel het apparaat los voor het reinigen. Reinig de binnen- en buitenkant met een vochtige doek. Gebruik geen schurende middelen en dompel het apparaat niet onder in water. Zorg ervoor dat de ventilatiesleuven schoon zijn.

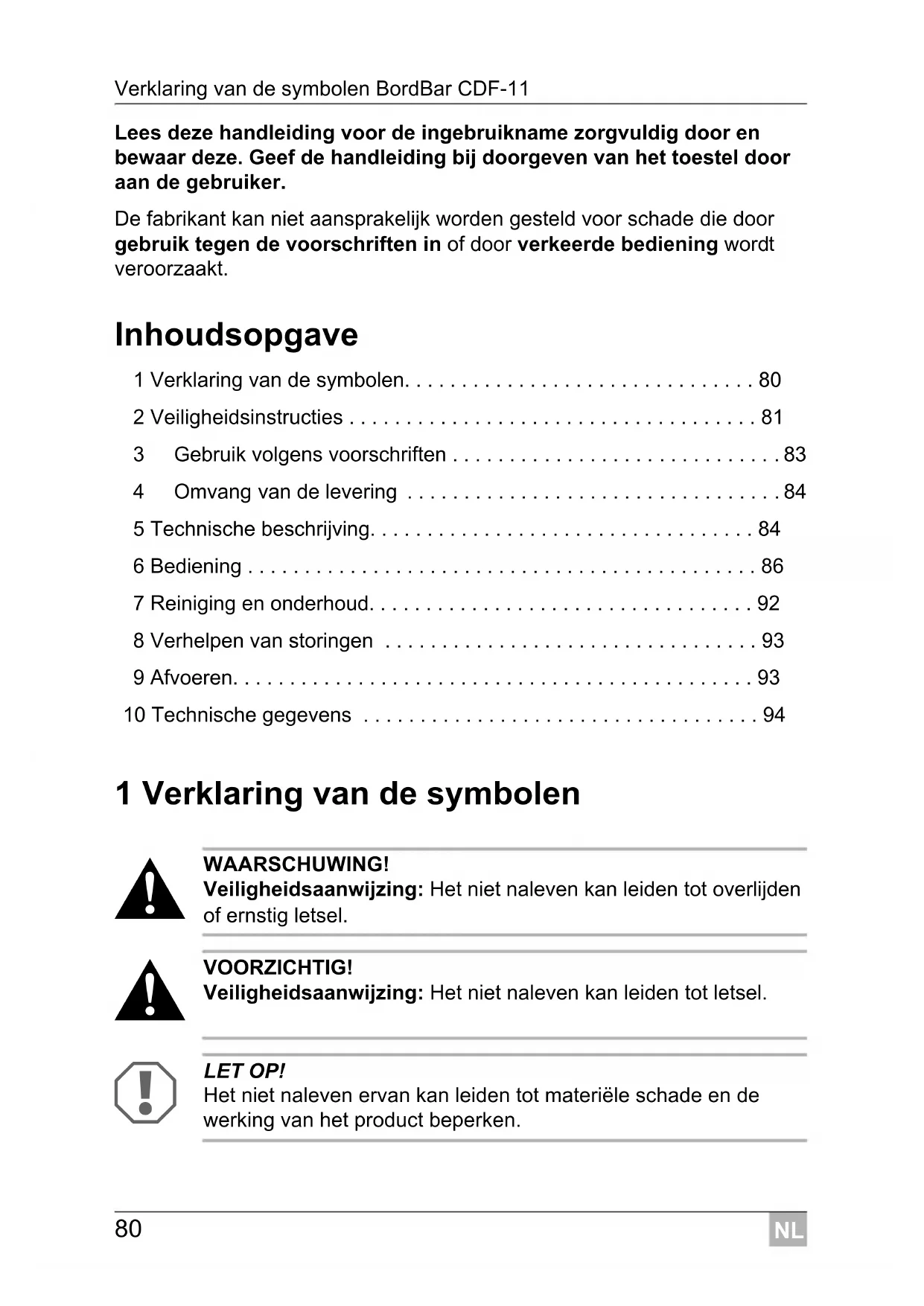

GEBRUIKSAANWIJZING BordBar CDF11 DOMETIC

Lees deze handleiding voor de ingebruikname zorgvuldig door en bewaar deze. Geef de handleiding bij doorgeven van het toestel door aan de gebruiker.

De fabrikant kan nicht aansprakelijk worden gesteld voor schade die door gebruik gegen de voorschriften in of door verkeerde bediening wordenveroorzaakt.

Inhoudsopgave

1 Verklaring van de symbolen. 80
2Veiligheidsinstructies 81
3 Gebruik volgens voorschriften 83
4 Omvang van de levering 84
5 Technische beschrijving. 84
6 Bediening 86
7 Reiniging en onderhoud. 92
8 Verhelsen van storingen 93
9Afvoeren. 93
10 Technische gegevens 94

1 Verklaring van de symbolen

WAARSCHUWING!

Veiligheidsaanwijzing: Het Niet naleven kan leiden tot overlijden of ernstig letsel.

VOORZICHTIG!

Veiligheidsaanwijzing: Het nicht naleven kan leiden tot letsel.

LET OPI!

Het Niet naleven ervan kan leiden tot materielle schade en de werkking van het product beperken.

INSTRUCTIE

Aanvullende informatatie voor het bedieren van het product.

Handeling: dit symbol geeft aan dat uiets要去 doen. De vereiste handelingen worden stap voor stap beschreiben.

Dit symbol beschrijft het resultaat van een handeling.

afb. 1 5, pagina 3: deze aanduiding wijst u op een element in een afbeelding, in dit voorbeeld op „positie 5 in afbeelding 1 op pagina 3".

2 Veiligheidsinstructies

• Op boten: als uw toestel op het stroomnet is aangesloten, dient u er absolut voor te zorgen dat de stroomtoevoer via een aardlekschakelaar beveiligd is.

WAARSCHUWING!

• Als het toestel zichtbaar beschadigd is, mag het Niet in gebruik worden genommen.
• Reparations aan dit toestel mogen uitsluitend door vakmonteursuitgevoerd worden. Door ondeskundige reparations können grote bevaren ontstaan.
• Personen (ook kinderen) die door hun fysieke, sensorische of geestelijkke vaardigheden, of hun onervarenheid of onwetendheid nicht in staat+zijn om het producteilig te gebruiken, mogendit Niet zonder toezicht of instructie door een verantwoordelijkpesoon doeon.
• Elektrische toestellen zich geen spelelgoed! Bewaar en gebruik het toestel buiten het bereik van kinderen.

• Er moet toezicht worden gehonden op kinderen, zodat ze nicht met toestel gaan spelen.

• Als de aansluitkabel van dit toestel worden beschadigd,要去,

• om gevaren te vermijden, door de fabrikant, diens,
• klantenservice of een gelijkwaardig gekwalificeerd persoon, -ervangen worden.
• Bewaar geen explosiegevaarlijke stoffen zoals bijvoorbeeld spuitbussen met vrijfgas in het toestel.

VOORZICTIG!

• Scheid het toestel van het net
• voor iedere reiniging en ieder onderhoud
• na elk gebruik
  Levensmiddelen mogen alleen in de originele verpakkingen of geschikte bakken worden opgeslagen.

LET OP!

• Sluit het toestel alleen met de DC-aansluitkabel op een DC-stopcontact in het voertuig (bijv. sigarettenaansteker) aan.
• Vergelijk de spanning op het typeplaatje met de voorhanden energievoorziening.
• Het koeltoestel is nicht geschikt voor het transport van bijtende of oplosmiddelhoudende stoffen.
• Trek de stekker nooit aan de aansluitkabel uit het stopcontact.
• Klem uw koeltoestel en andere verbruikers van de accu af voor u een snellader aansluit.
• Verbreek de verbinding of schakel het koeltoesteluit, als u demotor uitschakelt. Anders kan de accu worden ontladen.

2.2 Veiligkeit bij het gebruik van het toestel

GEVAAR!

• Neem nooit blanke leidingen met blote handen vast.

VOORZICHTIG!

• Let er voor de ingebruikneming op dat de voedingskabel en de stekker droog�.

LET OP!

• Gebruik geen elektrische toestellen binnen de koeltoestel, behalte als deze toestellen waar voor door de fabrikant worden aanbevolen.
• Zet het toestel Niet in de buurt van open vlammen of andere warmtebronnen (verwarming, sterke zonnestraling, gasovens enz.).
  Oververhittingsgevaar!

Let er.altijd op dat de warmte, die bij het bedrijf ontstaat, goed afgevoerd kan worden. Zorg ervoor, dat het toestel op voldoen de afstand tot wanden en voorwerpen staat, zodat de lucht kan circuleren.

• Let erop dat de ventilatiesleuven nicht worden afgedekt.
• Doe geen vloeistoffen of ijs in het binnenreservoir.
  Dompel het toestel nooit onder water.
• Bescherm het toestel en de kabels gegen hinte en vocht.

3 Gebruik volgens voorschriften

Het koeltoestel CDF-11 (artikelnr. 9105100007) is geschikt voor het koelen en diepvriezen van levensmiddelen.

Het toestel is voor het gebruik op een 12- of 24-V----boardnetstopcontact van een auto (sigarettenaansteker) of camper bestemd.

Het toestel is ook voor op de camping geschikt. Het toestel mag nicht aan regen worden blootgesteld.

INSTRUCTIE

We adviseren voor het gebruik van het toestel op het 220/240 V-wisselstroomnet een gelijkrichter van WAECO (toebehoren) te gebruiken.

VOORZICHTIG! Gevaar voor de gezondheid!

Controller of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

4 Omvang van de levering

Koeltoestel
- Aansluitkabel voor 12/24-V---aansluiting
Schouderband

5 Technische beschrijving

De koelbox kan waren afkoelen, koel houden en diepvriezen. De koeling geleucht door een onderhoudsvrij koelcircuit met compressor.

De koelbox is geschikt voor mobiel gebruik.

Bij gezbruik in voertuigen kan de koelbox worden vastgezet met een veiligheidsgordel.

Een accubewaker, die in het toestel is geintegreerd, beschermt uw voertuigaccu gegen te diepe ontladingen (zie hoofdstuk „Accubewaker gebruiken" op pagina 89).

Indien er een fout optreedt in de interne elektronica, kan de koeling gehandhaafd blijven met behulp van een noodschakelaar.

5.1 Toestelbeschrijving

Positie in afb. 1, pag. 3

Pos. Omschrijving

1 Bedieningspaneel
2 Flessenhouser
3 Geleiding voor veriligheidsgordel
4 LED-binnenverlichting
5 Koelvak

6 V r i e s v a k
7 Vergrendeling
8 Antislip laag
9 Draaggrepen
10 Schouderband

Pos. Omschrijving

11 Aansluitbussen
12 Noodschakelaar

5.2 Bedienings- en individie-elementen

Bedieningspaneel (afb. 2, pag. 3)

Pos. Omschrijving Verklaring

1 Aan/uit-schakelaar Schakelt de koelbox in ofuit als de toets eén tot twee seconden worden ingedrukt
2 POWER Bedrijfsindicatie

LED brandt groen Compressor staat aan;
ingestelde temperatuur is
nog nicht bereikt
LED brandt oranje Ingestelde temperatuur is bereikt
LED knippert orangje Spanning te laag

3 ERROR LED knippert rood:

Ingeschakeld toestel is

niet maar voor gebruik

4 SET

Kiest de invoermodus

• Temperatuur instellen
• Temperatuurenheit (°Celsius of °Fahrenheit) instellen
• Accubewaker instellen

5 Display

Geeft de temperatuur in het koelvak aan

De eerste drieplaatsen van de vierplaatsen op het display gezven de temperatuur wee, op de vierde plaats worden de temperatuurenheid (^ of ^ F) aangegeven.

Indien er fouten optreden geeft het display de boutmeling „Err1" of „Err2" aan.

6 + Eén keer tikken verhoegt de gekozen invoerwaarde
7 - Eén keer tikken verlaagt de gekozen invoerwaarde

6 Bediening

Het toestel is voorzien van een LED-binnenverlichting, die ingeschakeld blijft, als er spanning op staat. Het energieverbruik van deze LED-verlichting is uiterst laag en te verwaarlozen in vergelijkking met het totale energieverbruik van het toestel.

6.1 Voor het eerste gebruik

INSTRUCTIE

Voordat u het neue koeltoestel in gebruik neemt, moet u het om hygienische redenen van binnen en van buiten reinigen met een vochtige doek (zie ook hoofdstuk „Reiniging en onderhoud" op pagina 92).

6.2 Tips om energie te spare

• Kies een goed geventileerde en gegen zonnestralen beschemde plaats.
• Laat warme spijzen eerst afkoelen, voordat u ze in het toestel koel houdt.
• Open het koeltoestel nicht vaker dan nodig.
• Laat het deksel Niet langer open staan dan nodig.
• Ontdooi de koelbox zodra er zich een ijslaag gezvormd—heeft.
  Vermijd een onnodig lage binnentemperatuur.

6.3 Koelbox vergrendelen

Sluit het deksel.
Druk de vergrendeling (afb. 17, paginga 3) maar beneden tot deze hoortaar vastklikt.

6.4 Aansluten op de sigarettenaansteker

INSTRUCTIE

Als u de koelbox aansluit op de sigarettenaansteker van uw voertuig, houd er dan rekening mee, dat u het contact要去inschakelen om het toestel van stroom te voorzien.

6.5 Koelbox vastzetten in het voertuig

Open het deksel van de koelbox.
Leg de veiligheidsgordel in de geleiding (afb. 1 3, paging 3) van de koel-box.
Sluit het deksel.
Klik de veiligheidsgordel vast en trek hem strak.

6.6 Koelbox inschakelen

LET OP! Gevaar voor beschadiging van het toestel!

• Let er.altijd op dat de warmte die bij het gebruik ontstaat goed afgevoerd kan worden. Let erop dat de ventilationsleuven nicht worden afgedekt. Zorg ervoor dat het toestel op voldoende afstand tot wanden en voorwerpen staat, zodate de lucht kan circuleren.
• Zorg ervoor dat er zich alleen voorwerpen of waren in de koelbox bevinden die op de gekozen temperatuur gekoeldMMCogen worden.
• Koppel de koelbox en andere verbruikers van de accu los, voordat u de accu met een snellader oplaadt. Overspanningen kunnen de elektronica van de toestellen beschadigen.

De koelbox kan met 12V- of 24V-gelifikspanning gebruikt worden.

Voor de verilgheid is de koelbox met een elektronische beveiliging gegen verkeerd polen uitgerust, die de koelbox gegen verkeerd polen bij de accu-aansluiting en gegen kortsluiting beschermt.

Plaats de koelbox op een vaste ondergrond.

Let erop dat de ventilatiesleuven nicht+zijn afgedekt en de verwarmde lucht goed kan wegrekken.

Sluit de 12/24-V-aansluitkabel op de sigarettenaansteker of een 12/24 V-stopcontact in het voertuig aan.

INSTRUCTIE

Bij normal gebruik要去 de noodschakelaar (afb. 12, vagina 3) in de stand "Normal" staan.

Druk de aan/uit-schakelaar (afb. 2 1, paginga 3) gedurende drie secon-den in.

De LED „POWER" (afb. 2 2, pagina 3) brandt groen.

Indien de koelbox de opgeslagen temperatuur heeft bereikt, brandt de LED oranje.

Het display (afb. 2 5, paging 3) worden ingeschakeld en geeft de actuèle koeltemperatuur wee.
√De koelbox start met het koelen van de binnenruimte.

6.7 Temperatur instellen

Druk één keer op de toets „SET" (afb. 2 4, pagina 3).

Stel met de toetsen „+“ (afb. 2 6, paginga 3) resp. „-“ (afb. 2 7, paginga 3) de koeltemperatuur in.
Het display geeft voor enkele seconden de ingestelde gewenste koeltemperatuur wee. Het display knippert eenaar keer, voordat de weergave van de actuèle temperatuur wee verschijnt.

6.8 Temperatuurenheid kiezen

U kurz voor de temperatuurindicatie:tussen de waarden voor ^ Celsius en ^ Fahrenheitkiezen. Ga hiervoar als volgt te werk:

Schakel de koelbox in.
Druk twee keer op de toets „SET" (afb. 2 4, pagina 3).
Stel met de toetsen „+“ (afb. 2 6, pagina 3) resp. „-“ (afb. 2 7, pagina 3), de temperatuurenheid °Celsius of °Fahrenheit in.
Het display geeft voor enkele seconden de ingestelde temperatuurenheid waar. Het display knippert eenaar keer, voordat de weergave van de actuèle temperatuur wee verschijnt.

6.9 Accubewaker gebruiken

LET OPI! Gevaar voor beschadiging!

De accu beschikt bij het uitschakelen door de accubewaker nicht更是 over de volledige laadcapaciteit. Vermijd veelvuldig starten of het gebruik van stroomverbruikers zonder lange laadfasen. Zorg ervoor dat de accu waar geladen worden.

Het toestel is uitgerust met een Meertraps accubewaker, die uw voertuigaccu bij de aansluiting op het 12/24-V-boardingnet beschermt gegen te diepe ontla-ding.

Als de koelbox bij uitgeschakeld contact in het voertuig worden gebruikt, scha-kelt de box automatisch uit zodra de voedingsspanning daalt onder een ingestelde waarde. De koelbox schakelt wee in zodra door oplading van de accu de herinschakelspanning is bereikt.

INSTRUCTIE

Indien het toestel wegens een te lage spanning door de accubewaker wordenuitgeschakeld, schakel het display (afb. 2 5, paginga 3)uit en de LED „Power" (afb. 2 2, paginga 3) knippert orangje.

In de stand „HIGH" worden de accubewaker sneller geactiveerd dan in de standen „LOW" en „MED" (zie volgende tabel).

Accubewaker-modus LOW MED HIGH
Uitschakelspanning bij 12 V	10,1 V	11,4 V	11,8 V
Herinschakelspanning bij 12 V	11,1 V	12,2 V	12,6 V
Uitschakelspanning bij 24 V	21,5 V	24,1 V	24,6 V
Herinschakelspanning bij 24 V	23,0 V	25,3 V	26,2 V

Om de modus voor de accubewaker te wijzigen, gaat u als volgt te werk:

Schakel de koelbox in.
Druk drie keer op de toets „SET" (afb. 2 4, pagina 3).
Stel met de toetsen „+“ (afb. 2 6, paging 3) resp. „-“ (afb. 2 7, paging 3), de modus voor de accubewaker in.
Het display geeft voor enkele seconde de ingestelde modus wee. Het display knippert een paar keer, voordat de weergave van de actuèle temperatuur wee verschijnt.

INSTRUCTIE

Als de koelbox worden gevoed door de starteraccu, kiest u de accubewaker-modus „HIGH". Als de koelbox is aangesloten op een voedingsaccu ,is de accubewaker-modus „LOW" voldoende. Als u de koelbox op het wisselstroomnet wilt gebruiken, zet u de accubewaker op „LOW".

6.10 Noodschakelaar gebruiken

Het toestel is voorzien van een noodschakelaar. Daardoor(Int) u ervoor zorgen dat de koeling gehandhaafd blijft, wonneer er een storing in de interne elektronica opttreedt.

INSTRUCTIE

Bij normal gebruik要去 de noodschakelaar (afb. 12, vagina 3) in de stand "Normal" staan.

In het geval dat de interne elektronica uityalt: Zet de noodschakelaar in de stand „Emergency".

6.11 Koelbox uitschakelen

Leeg de koelbox.
Schakel de koelbox uit: Druk de aan/uit-schakelaar (afb. 2 1, pagina 3) gedurende drie seconden in.
Trek de aansluitstekker eruit.

Als u de koelbox gedurende langereijd nicht wilt gebruiken:

Laat het deksellicht geopend.Zo verhindert u geurvorming.

6.12 Koelbox ontdooien

Luchtvochtigheid kan zich op de verdamper of in de binnenruimte van de koelbox als rijp afzetten, waardoor het koelvermogen verminderd worden. Ontdooi het toestel op vrijd.

LET OP! Gevaar voor beschadiging van het toestel!

Gebruik nooit hard of spits gereedschap voor het verwijderen van ijslagen of het losmaken van vastgevroren voorwerpen.

Ga als volgt te werk om de koelbox te ontdooien:

Neem de waren eruit.
Bewaar dezeevt. in eenander koeltoestel zodat ze koud blijven.
Schakel het toesteluit.
Laat het deksel open.
Dweil het dooiwater op.

6.13 Stekkerzekering (12/24 V) verrangen

Trek de adapter (afb. 3 4, pagina 4) van de stekker.
Draai de schroef (afb. 3 5, pagina 4)uit het bovenste deel van de behui- zing (afb. 3 6, pagina 4).

Til voorzichtig het bovenste deel van de behuizing van het onderste deel (afb. 3 1, pagina 4).
Neem de contactpen (afb. 3 3, pagina 4) eruit.
Vervang de defecte zekering (afb. 3 2, paging 4) door een neue zekering met bezelfde waarde (T8A 32V).
Zet de stekker in omgekeerde volgorde wee in elkaar.

7 Reiniging en onderhoud

WAARSCHUWING!

Scheid voor elke reiniging en verzorging het toestel van het net.

LET OP! Gevaar voor beschadiging!

• Reinig het koeltoestel nooit onder stromend water of in afwaswater.
• Gebruik voor het reinigen geen bijtende schoonmaakmiddelen of harde voorwerpen, aangezien het koeltoestel hierdoor beschadigd zou+kennen raken.

Reinig het toestel van binnen en buiten af en toe met een vochtige doek.
Zorg ervoor dat de ventilatieopengingen van het toestel vrij়n van stof en verontreinigingen, zodate bij het gebruik ontstane warmte kan worden afgevoerd en het toestel Niet beschadigd raakt.

8 Verhelpen van storingen

Storing Mogelijkeoorzaak Voorstetot oplossing

Het toestel werkt nicht, LED „POWER" brandt nicht.	Op het 12/24 V-stop-contact (sigaretten-aansteker) in het voertuig staat geen spanning.	In de meeste voertuigen要去 de contactschakelaar ingeschakeld zich om de sigarettenaansteker van spanning te voorzien.
Het toestel koelt nicht (stek-ker zit in het stopcontact, LED „POWER" brandt).	Compressor defect. De reparatie kan alleen door een gea-toriseerd servicebedrijf uitgevoerd wor-den.
Het toestel koelt nicht (stek-ker zit in het stopcontact, LED „POWER" knippert, het display is leeg).	De spanning op het 12/24 V-stopcontact is te laag.	Controler de accu en laad hem indien nodig. Controler de kabels en de verbindin-gen.
Bij het gebruik op het 12/24 V-stopcontact (siga-rettenaansteker): Het contact is ingeschakeld, het toestel werkdt nicht en de LED „POWER" brandt nicht. Trek de stekker UIT het stop-contact en voer de vol-gende controles UIT.	De fitting van de siga-retttenaansteker is verwuid. Dit heeft een slecht elektrisch contact tot gevolg.	Als de stekker in de sigarettenaanste-kerfitting heel warm worden, moet ofwel de fitting gereinigd worden of is de stekker möglichniet juist gemonteerd.
	Dezekering van de 12/24 V-stekker is doorgebrand.	Vervang dezekering van de 12/24 V-stekker (afb. 3 2, paging 4).
	Devoertuigzekering is doorgebrand.	Vervang de voertuigzekering van het 12/24 V-stopcontact (doorgaans 15 A) (neem hiervoord gebruiksaanwijzing van uw voertuig in acht).
De LED „ERROR" knippert en op het display worden „ERR1" of „ERR2" weerge-geven.	Toestel defect. De reparatie kan alleen door een gea-toriseerd servicebedrijf uitgevoerd worden.

9 A f v o e r e n

Laat het verpakkingsmaterialial indien möglichk recyclen.

Als u het product definitief buiten bedrijf stelt, informeer dan bij het dichtst bijzijnde recyclingcentrum of uw specialzaak waar de betreffende afvoervoorschriften.

	BordBar CDF-11
Artikeln.: 9105100007
Bruto-inhoud: 10,5 liter
Aansluitspanning: 12/24 V==
Opgenomen vermogen: max. 30 W
Klimaatklasse: N
Koelvermogen: +10 °C tot -18 °C
Afmetingen: 540 x 235 x 358 mm
Gewicht 9 kg
Bedrijfstemperatuur: 18 °C tot 43 °C
Keurmerk/certificaat:	€ 4

INSTRUCTIE

Vanaf omgevingstemperaturen van meer dan 32^ (90^) kan de minimale temperatuur Niet meer worden bereikt.

Het koelcircuit bevat R134a.

FORSIGTIG! Gevaar voor de gezondheid!

Controller of het koelvermogen van het toestel voldoet aan de eisen van de levensmiddelen of geneesmiddelen die u wilt koelen.

4 Leveringsomfang
