РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ BordBar CDF11 DOMETIC

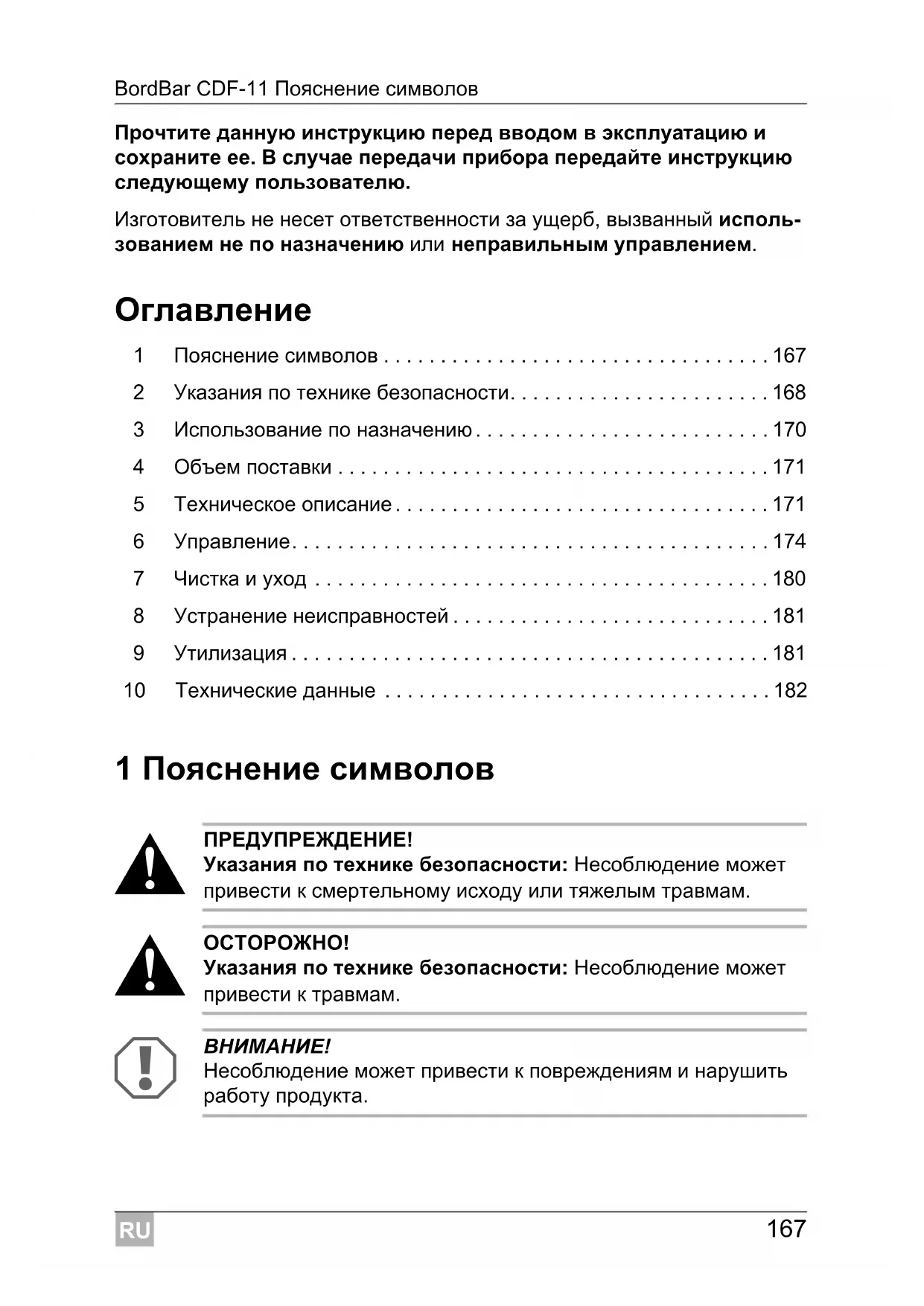

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи прибора передайте инструкцию следующему пользователю. Изготовитель не несет ответственности за ущерб, вызванный исполь- зованием не по назначению или неправильным управлением.

ПРЕДУПРЕЖДЕНИЕ! Указания по технике безопасности: Несоблюдение может привести к смертельному исходу или тяжелым травмам.

Указания по технике безопасности: Несоблюдение может привести к травмам.

Несоблюдение может привести к повреждениям и нарушить работу продукта.RU Указания по технике безопасности BordBar CDF-11

Дополнительная информация по управлению продуктом. ➤ Действие: Этот символ указывает на то, что Вы должны выполнить определенное действие. Требуемые действия описываются шаг за

✓ Этот символ описывает результат действия. Рис. 1 5, стр.3: Данное указание обращает Ваше внимание на рису- нок, в данном примере на „позицию 5 на рисунке 1 на странице 3“. 2 Указания по технике безопасности

2.1 Общая безопасность

На катерах и лодках: при работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения.

ПРЕДУПРЕЖДЕНИЕ! Запрещается вводить прибор в работу, если он имеет види- мые повреждения, Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить к серьезным опасностям. Лица (включая детей), которые в связи с ограниченными физическими, сенсорными или умственными способностя- ми или с недостатком опыта или знаний, не в состоянии

ьзоваться данным изделием, не должны использовать это изделие без постоянного присмотра или инструктажа ответственного лица. Электроприборы не являются детскими игрушками! Поэтому храните и используйте прибор в недоступном для детей месте. За детьми необходимо постоянно следить, чтобы не допу- стить их игры с прибором.RU BordBar CDF-11 Указания по технике безопасности

В случае повреждения питающего кабеля данного прибора он - во избежание опасностей - должен быть заменен изго- товителем, сервисным центром или имеющим аналогичную квалификацию персоналом. Не храните в приборе взрывоопасные вещества, например, аэрозольные баллончики с газом.

Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования Продукты питания разрешается хранить только в ориги- нальной упаковке или подходящих емкостях.

Присоединяйте прибор только питающим кабелем для по- стоянного тока к бортовой розетке постоянного тока (напри- мер, прикуривателю) в автомобиле. Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника пита-

Холодильник не предназначен для транспортировки едких или содержащих растворители веществ. Не вытаскивайте штекер из розетки за пи тающий кабель.

едините холодильник и другие потребители от аккуму- ляторной батареи, прежде чем присоединить устройство для ускоренного заряда. Прервите соединение или выключите холодильник перед выключением двигателя. В противном случае аккумулятор- ная батарея может разрядиться.

2.2 Техника безопасности при работе прибора

Не беритесь голыми руками за оголенные провода.RU Использование по назначению BordBar CDF-11

Перед вводом в эксплуатацию убедитесь в том, что питаю- щий кабель и штекер сухие.

Не используйте электрические приборы внутри холодиль- ника, за исключением случаев, когда эти приборы рекомен- дованы для этого изготовителем. Не устанавливайте прибор вблизи открытого огня или дру- гих источников тепла (радиаторов отопления, сильных сол- нечных лучей, газовых печей и т. п.). Опасность перегрева! Постоянно следите за тем, чтобы образующееся при ра

ло могло быть надежно отведено. Прибор должен всегда находиться на достаточном расстоянии до стен или иных предметов, чтобы обеспечивалась хорошая циркуля- ция воздуха. Следите за тем, чтобы не перекрывались вентиляционные

Запрещается заполнять внутреннее пространство жидко- стями или льдом. Не погружайте прибор в воду. Предохраняйте прибор и кабели от действия жа

3 Использование по назначению Холодильник CDF-11 (арт. № 9105100007) предназначен для охлажде- ния и глубокого охлаждения продуктов питания. Прибор предназначен для работы от бортовой сети 12/24 Вg автомо- биля прикуривателя) или кемпера. Прибор подходит также для применения в кемпингах. Запрещается под- вергать прибор воздействию дождя.

Для работы прибора от сети переменного тока 220<:hh>В мы рекомендуем применение выпрямителя сетевого напряжения WAECO (принадлежность).RU BordBar CDF-11 Объем поставки

ОСТОРОЖНО! Опасность для здоровья! Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые Вы хотите охладить. 4 Объем поставки Холодильник Соединительный кабель для присоединения к сети 12/24 Вg Плечевой ремень 5 Техническое описание Холодильник предназначен для охлаждения продуктов и поддержания их в охлажденном состоянии, а также для глубокого охлаждения. Охла- ждение осуществляется не требующим обслуживания холодильным контуром с компрессором. Холодильник подходит для мобильного использования. При использовании в автомобилях холодильник можно закрепить рем- нем безопасности. Встроенное в прибор, подключаемое защитное реле предохраняет ак- кумуляторную батарею Вашего ав томобиля от слишком глубокого раз- ряда (см. гл. «Использование защитного реле» на стр. 177). В случае возникновения сбоя во внутренней электронике охлаждение можно оставить в действии с помощью аварийного выключателя.RU Техническое описание BordBar CDF-11

5.1 Описание прибора

Позиция на рис. 1, стр.3 Поз. Наименование 1 Панель управления 2 Подстаканник 3 Направляющая для ремня безопасности 4 Светодиодное внутреннее освещение 5 Холодильная камера 6 Морозильная камера 7 Стопорное устройство 8 Нескользящяя подставка 9 Ручки 10 Плечевой ремень 11 Соединительное гнездо 12 Аварийный выключательRU BordBar CDF-11 Техническое описание

5.2 Органы управления и индикации

Панель управления (рис. 2, стр.3) Поз. Наименование Пояснение 1 Выключатель Включает или выключает холодильник, если нажать кнопку на одну-две секунды 2POWER Индикатор Светодиод горит зеле-

Компрессор включен; настроенная темпера- тура еще не достигнута Светодиод горит оран- жевым светом Достигнута настроенная температура Светодиод мигает оран- жевым светом Слишком низкое напря-

3 ERROR Светодиод мигает кра- сным светом: включенный прибор не готов к работе 4 SET Выбирает ре

– Настройка температуры – Настройка единицы измерения температуры (градус Цельсия или градус Фаренгейта) – Настройка защитного реле 5 Дисплей Указывает температуру в холодильной камере Первые три разряда четырехразрядного дисплея указывают температуру, четвертый разряд - еди- ницу измерения температуры (°C или °F). В случае неисправности на дисплее появляется сообщение об ошибке «Err1» или «Err2». 6+ Однократное нажатие увеличивает выбранную

димую величину 7– Однократное нажатие уменьшает выбранную вво- димую величинуRU Управление BordBar CDF-11

6 Управление Прибор оснащен внутренним светодиодным освещением, которое оста- ется включенным, когда имеется напряжение. Потребление энергии этим внутренним светодиодным освещением предельно мало и несу- щественно по сравнению с общим потреблением эжнергии прибором.

6.1 Перед первым использованием

Перед вводом нового холодильника в работу его, в гигиениче- ских целях, следует протереть снаружи и изнутри влажной тряпкой (см. также гл. «Чистка и уход» на стр. 180).

6.2 Советы по энергосбережению

Выбирайте хорошо проветриваемое, защищенное от солнечных лу- чей место применения. Дайте теплым блюдам охладиться, прежде чем поддерживать их в холодном состоянии в холодильнике. Не открывайте холодильник чаще, чем это действительно необходи-

Не оставляйте крышку открытой дольше, чем это действительно не-

Оттаивайте холодильник, как только образовался слой льда.

гайте излишне низкую внутреннюю температуру.

6.3 Блокировка холодильника

➤ Закройте крышку. ➤ Прижмите фиксатор (рис. 1 7, стр.3) вниз так, чтобы он зафиксиро- вался с характерным щелчком.RU BordBar CDF-11 Управление

6.4 Присоединение к прикуривателю

Если Вы присоединяете холодильник к прикуривателю в Ва- шем автомобиле, то учтите, что, при известных обстоятельст- вах, для питания прибора необходимо включить зажигание.

6.5 Крепление холодильника в автомобиле

➤ Откройте крышку холодильника. ➤ Уложите ремень безопасности в направляющую (рис. 1 3, стр.3) холодильника. ➤ Закройте крышку. ➤ Зафиксируйте ремень безопасности и натяните его.

6.6 Включение холодильника

ВНИМАНИЕ! Опасность повреждений! Постоянно следите за тем, чтобы образующееся при рабо- те тепло могло быть надежно отведено. Следите за тем, чтобы не перекрывались вентиляционные прорези. Прибор должен всегда находиться на достаточном расстоянии до стен или иных предметов, чтобы обеспечивалась хорошая циркуляция воздуха. Следите за тем, чтобы в холодильнике находились только

меты и продукты, которые разрешается охлаждать до выбранной температуры. Отсоедините холодильник и другие потребители от бата- реи, прежде чем зарядить ее устройством для ускоренного заряда. Перенапряжение может повредить электронные узлы приборов. Холодильник может работать от постоянного напряжения 12 В или 24 В. В целях безопасности холодильник оснащен электронной защитой от включения с неправильной полярностью, которая защищает холодиль- ник от повреждений при неправильном включении и от короткого замы- кания.RU Управление BordBar CDF-11

➤ Установите холодильник на прочную опору. Следите за тем, чтобы не перекрывались вентиляционные прорези и чтобы нагретый воздух мог хорошо отводиться. ➤ Присоедините питающий кабель 12/24 В к прикуривателю или к ро- зетке 12/24 В в автомобиле.

В нормальном режиме аварийный выключатель (рис. 1 12, стр.3) должен находиться в положении «Normal». ➤ Нажмите выключатель (рис. 2 1, стр.3) на три секунды. ✓ Светодиод «POWER» (рис. 2 2, стр.3) светится зеленым светом. Когда холодильник достигает введенной в память температуры, све- тодиод загорается оранжевым светом. ✓ Дисплей (рис. 2 5, стр.3) включается и указывает текущую темпе- ратуру охлаждения. ✓ Холодильник начинает охлаждать внутреннее пространство.

6.7 Настройка температуры

➤ Нажмите кнопку «SET» (рис. 2 4, стр.3) один раз. ➤ Кнопками «+» (рис. 2 6, стр.3) или «–» (рис. 2 7, стр.3) настройте температуру охлаждения. ✓ На дисплее на несколько секунд появляется настроенная темпера- тура охлаждения. Дисплей мигает несколько раз, прежде чем вер- нуться к отображению текущей температуры.

6.8 Выбор единицы измерения температуры

Для указания температуры Вы можете выбрать между градусами Цель- сия и градусами Фаренгейта. При этом соблюдайте следующий порядок

➤ Включите холодильник. ➤ Нажмите кнопку «SET» (рис. 2 4, стр.3) два раза. ➤ Кнопками «+» (рис. 2 6, стр.3) или «–» (рис. 2 7, стр.3) настройте единицу измерения температуры - градус Цельсия или градус Фа- ренгейта.RU BordBar CDF-11 Управление

✓ На дисплее на несколько секунд появляется настроенная единица измерения температуры. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры.

6.9 Использование защитного реле

ВНИМАНИЕ! Опасность повреждения! При отключении защитным реле аккумуляторная батарея не имеет своей полной зарядной емкости; избегайте многократ- ного пуска или работы потребителей тока без длительных пе- риодов заряда. Следите за тем, чтобы аккумуляторная батарея снова заряжалась. Прибор оснащен многоступенчатым реле контроля батареи, которое за- щищает аккумуляторную батарею Вашего автомобиля от глубокого раз- ряда при присоединении к бортовой электрической сети 12/24 В. Если холодильник работает при выключенном зажигании в автомобиле, то холодильник отключается автоматически, как только напряжение пи- тания падает ниже установленного значения. Холодильник включается

одаря заряду батареи достигается напряжение по- вторного включения.

Если прибор в связи со слишком низким напряжением отклю- чается защитным реле, то дисплей (рис. 2 5, стр.3) отключа- ется, а светодиод «Power» (рис. 2 2, стр.3) мигает оранжевым светом. В режиме «HIGH» защитное реле срабатывает быстрее, чем в режиме «LOW» и «MED» (см. следующую таблицу). Для изменения режима работы реле контроля соблюдайте следующий порядок действий: Режим работы защитного реле LOW MED HIGH Напряжение выключения при 12 В 10,1 В 11,4 В 11,8 В Напряжение повторного включения при 12 В 11,1 В 12,2 В 12,6 В Напряжение выключения при 24 В 21,5 В 24,1 В 24,6 В Напряжение повторного включения при 24 В 23,0 В 25,3 В 26,2 ВRU Управление BordBar CDF-11

➤ Включите холодильник. ➤ Нажмите кнопку «SET» (рис. 2 4, стр.3) три раза. ➤ Кнопками «+» (рис. 2 6, стр.3) или «–» (рис. 2 7, стр.3) настройте режим работы защитного реле. ✓ На дисплее на несколько секунд появляется настроенный режим.. Дисплей мигает несколько раз, прежде чем вернуться к отображе- нию текущей температуры.

Если питание холодильника осуществляется от стартерной ак- кумуляторной батареи, то выберите режим работы защитного реле «HIGH». Если питание холодильника осуществляется от питающей аккумуляторной батареи, то достаточно режима ра- боты защитного реле «LOW». Если Вы хотите эксплуатировать холодильник от сети пере- менного тока, то установите защитное реле на режим «LOW».

6.10 Использование аварийного выключателя

Прибор оснащен аварийным выключателем. С его помощью можно оставить в действии охлаждение в случае возникновения сбоя во вну- тренней электронике.

В нормальном режиме аварийный выключатель (рис. 1 12, стр.3) должен находиться в положении «Normal». ➤ В случае выхода из строя внутренней электроники: Установите ава- рийный выключатель в положение «Emergency».RU BordBar CDF-11 Управление

6.11 Выключение холодильника

➤ Опорожните холодильник. ➤ Выключите холодильник: Нажмите выключатель (рис. 2 1, стр.3) на три секунды. ➤ Вытяните соединительный штекер. Если Вы не будете длительное время пользоваться холодильником: ➤ Оставьте крышку слегка открытой. Это предотвращает образование

6.12 Оттаивание холодильника

Влага из воздуха может выпадать на испарителе или в камере холо- дильника в виде снеговой шубы, которая уменьшает холодопроизводи-

Своевременно оттаивайте прибор.

ВНИМАНИЕ! Опасность повреждений прибора! Для удаления слоя льда и отделения примерзших продуктов не используйте твердые или острые инструменты. При оттаивании холодильника соблюдайте следующий порядок дейст-

➤ Выньте охлаждаемые продукты. ➤ При необходимости, переложите их в другой холодильник, чтобы они оставались холодными. ➤ Отключите прибор. ➤ Оставьте крышку открытой. ➤ Вытрите оттаявшую воду.RU Чистка и уход BordBar CDF-11

6.13 Замена предохранителя штекера (12/24 В)

➤ Снимите компенсационную втулку (рис. 3 4, стр.4) со штекера. ➤ Вывинтите винт (рис. 3 5, стр.4) из верхней половины корпуса (рис. 3 6, стр.4). ➤ Осторожно снимите верхнюю половину корпуса с нижней (рис. 3 1, стр.4). ➤ Вытяните контактный штырь (рис. 3 3, стр.4). ➤ Замените неисправный предохранитель (рис. 3 2, стр.4) на новый с теми же параметрами (T8A 32 В). ➤ Соберите ш текер в обратной последовательности. 7 Чистка и уход

ПРЕДУПРЕЖДЕНИЕ! Перед чисткой и уходом всегда отсоединяйте прибор от сети.

ВНИМАНИЕ! Опасность повреждения! Категорически запрещается чистить прибор под струей воды или даже в емкости с водой. Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к поврежде- ниям холодильника. ➤ Периодически очищайте прибор снаружи и изнутри влажной

➤ Убедитесь в том, что приточно-вытяжные вентиляционные отвер- стия очищены от пыли загрязнений, чтобы можно было отвести воз- никающее при работе тепло и предотвратить опасность повреждения прибора.RU BordBar CDF-11 Устранение неисправностей

8 Устранение неисправностей 9 Утилизация ➤ По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации. НеисправностьВозможная при- Вариант устранения Прибор не работает, све- тодиод «POWER» не горит. В розетке 12/24 В (прикуривателе) в автомобиле отсутст-вует напряжение. В большинстве автомобилей для подачи напряжения на прикурива- тель необходимо включить зажига- Прибор не охлаждает (штекер вставлен, свето- диод «POWER» горит).Неисправен ком-прессор. Ремонт разрешается выполнять только авторизованному сервисному Прибор не о хлаждает (шт екер вставлен, свето- диод «POWER» мигает, дисплей ничего не пока- зывает).Слишком низкое напряжение в розетке 12/24 В. Проверьте батарею и, при необходи- мости, зарядите ее. Проверьте кабели и соединения. При работе от розетки 12/24 В (прикуривателя): Зажигание включено, при- бор не работает, свето- диод «POWER» не горит. Вытяните штекер из розетки и выполните сле-дующие проверки.Патрон прикурива- теля загрязнен. Это ведет к плохому электрическому кон-такту. Если штекер сильно нагревается в патроне прикуривателя, то либо необходимо очистить патрон, либо, вероятно, что неправильно собран штекер.Перегорел предо-хранитель штекера 12/24 В. Замените предохранитель штекера 12/24 В (рис. 3 2, стр.4). Перегорел предо-хранитель в борто- й сети автомобиля. Замените предохранитель розетки 12/24 В (обычно 15 A) (при этом соблюдайте инструкцию по эксплуа- тации автомобиля).Светодиод «ERROR», и на дисплее появляется сообщение «ERR1» или «ERR2». Прибор неисправен. Ремонт разрешается выполнять только авторизованному сервисному центру.RU Технические данные BordBar CDF-11

10 Технические данные

При температурах окружающего воздуха свыше 32 °C (90 °F) минимальная температура более не может быть достигнута. Холодильный контур содержит R134a. BordBar CDF-11Арт. №: 9105100007 Емкость брутто: 10,5 л Подводимое напряжение: 12/24 Вg Потребляемая мощность: макс. 30 W Климатический класс:N Холодопроизводительность: от +10 °C до -18 °C Размеры: 540 x 235 x 358 ммВес 9 кг Диапазон рабочих температур: от 18 °C до 43 °C Испытания/сертификат:PL CDF-11 Objaśnienia symboli
