Тип продукта	Термоэлектрический холодильник
Бренд	Dometic
Модель	Bordbar TB15
Артикул	9600000489
Питание	12 В (постоянный ток) через разъем прикуривателя
Потребляемая мощность	40 Вт
Общая вместимость	15 литров
Вес	5,2 кг
Холодопроизводительность	До 20 °C ниже температуры окружающей среды
Теплопроизводительность	До 65 °C (внутренняя температура)
Климатический класс	N, T
Встроенная защита аккумулятора	Да, напряжение отключения 11,7 В, напряжение включения 13,1 В
Крепление на сиденье	Да, с монтажной шиной и ремнем безопасности
Использование	Мобильное: автомобиль, лодка, автодом
Комплект поставки	Холодильник, соединительный кабель 12 В
Рекомендуемый аксессуар	Выпрямитель CoolPower EPS817 (220-240 В~)
Уход и чистка	Чистить влажной тканью; не погружать в воду и не использовать абразивные средства
Предохранитель штекера 12 В	5 А
Предохранитель автомобиля	15 А (в зависимости от автомобиля)
Сертификация	CE, E4
Гарантия	Законная (в зависимости от страны)

Часто задаваемые вопросы - Bordbar TB15 DOMETIC

Как подключить Bordbar TB15 в моем автомобиле?

Подключите прилагаемый соединительный кабель 12 В к гнезду прикуривателя или разъему 12 В автомобиля. Убедитесь, что зажигание включено, если это необходимо.

Что делать, если холодильник не охлаждает?

Проверьте, что разъем 12 В находится под напряжением (зажигание включено). Если разъем загрязнен, очистите его. Проверьте предохранитель штекера (5 А) и предохранитель автомобиля (15 А). Если проблема не устранена, обратитесь в авторизованный сервис.

Как использовать защиту аккумулятора?

Переведите скользящий переключатель защиты аккумулятора в положение ON при использовании прибора от аккумулятора 12 В. Он предотвращает чрезмерный разряд. Выключите его, если используете выпрямитель от сети.

Можно ли использовать прибор для разогрева пищи?

Да, установите переключатель режима в положение HOT. Внутренняя температура может достигать 65 °C. Не храните продукты в стеклянных контейнерах при нагреве.

Как чистить Bordbar TB15?

Чистите внутренние и внешние поверхности влажной тканью. Не используйте абразивные средства и никогда не погружайте прибор в воду. Убедитесь, что вентиляционные отверстия не забиты.

Какова вместимость холодильника?

Общий объем составляет 15 литров, что подходит для нескольких напитков или продуктов в поездках.

Можно ли закрепить прибор на сиденье?

Да, вытяните монтажную шину сзади, поместите прибор на сиденье и вставьте шину между сиденьем и спинкой. Пристегните ремень безопасности в одно из предусмотренных отделений.

Что означает мигание светодиода LOW?

Светодиод LOW мигает, когда защита аккумулятора отключила прибор из-за пониженного напряжения. Это предотвращает полную разрядку аккумулятора.

Какие аксессуары доступны?

Рекомендуемый аксессуар - выпрямитель CoolPower EPS817 для использования прибора от сети 220-240 В~. Продается отдельно.

Как получить инструкцию на французском?

Инструкция доступна в формате PDF на notice-facile.com. Вы можете бесплатно загрузить ее или запросить перевод по электронной почте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Bordbar TB15 DOMETIC

Термоэлектрический холодильник

Инструкция по монтажу и эксплуатации .111

PL

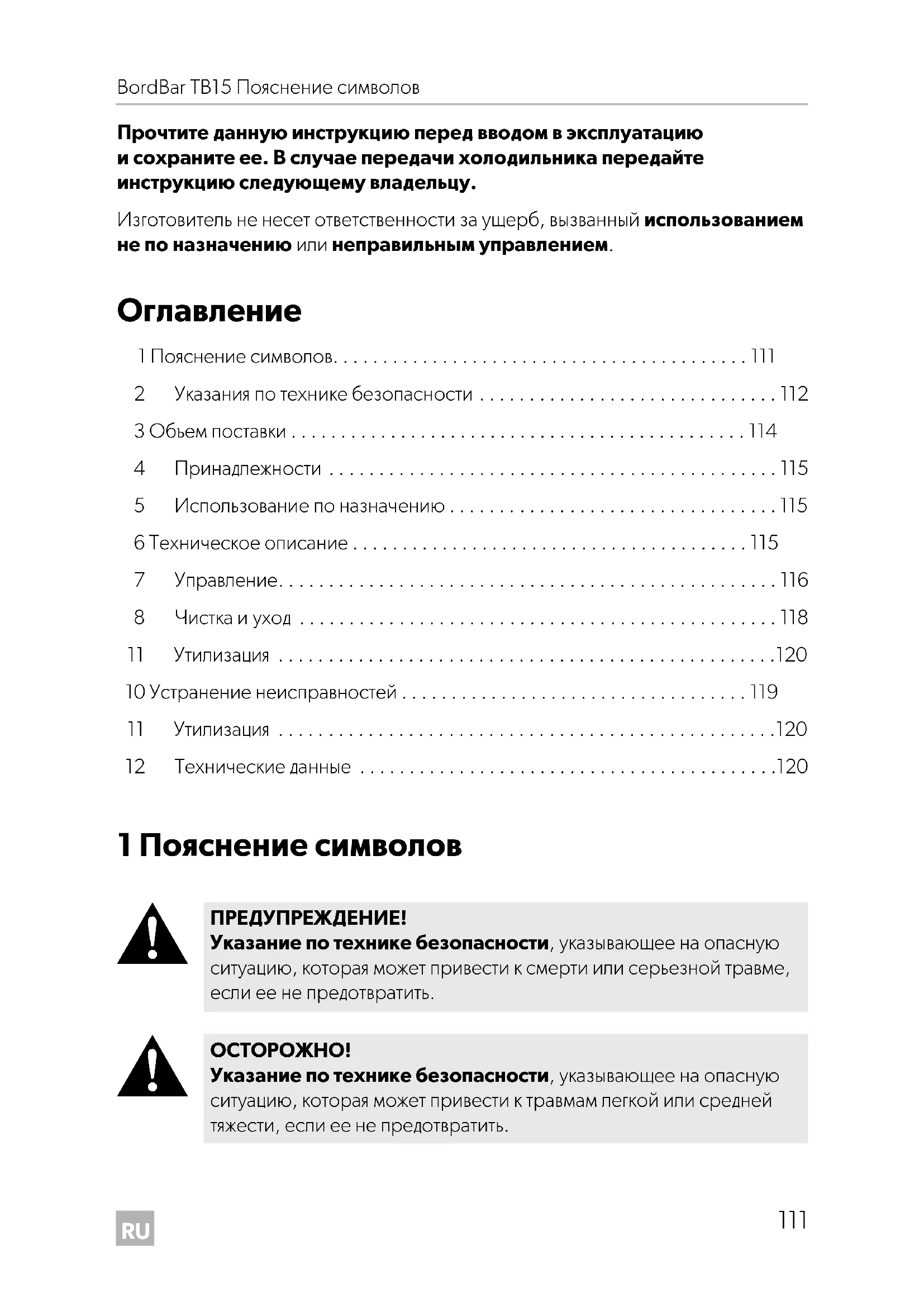

Прочтите данную инструкцию перед вводом в эксплуатацию и сохраните ее. В случае передачи холодильника передайте инструкцию следующему владельцу.

Изготовитель не несет ответственности за ущерб, вызванный использованием не по назначению или неправильным управлением.

Оглавление

1 Пояснение символов.....111
2 Указания по технике безопасности ..... 112
3 Объем поставки....114
4 Принадлежности ..... 115
5 Использование по назначению ..... 115
6 Техническое описание ..... 115
7 Управление....116
8 Чистка и уход 118
11 Утилизация .... 120
10 Устранение неисправностей ..... 119
11 Утилизация .....120
12 Технические данные .....120

1 Пояснение символов

ПРЕДУПРЕЖДЕНИЕ!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к смерти или серьезной травме, если ее не предотвратить.

ОСТОРОЖНО!

Указание по технике безопасности, указывающее на опасную ситуацию, которая может привести к травмам легкой или средней тяжести, если ее не предотвратить.

ВНИМАНИЕ!

Указание на ситуацию, которая может привести к материальному ущербу, если ее не предотвратить.

УКАЗАНИЕ

Дополнительная информация по управлению продуктом.

2 Указания по технике безопасности

2.1 Общая безопасность

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме.

Опасность для жизни из-за поражения электрическим током

• Запрещается вводить прибор в работу, если он имеет видимые повреждения,
• В случае повреждения питающего кабеля данного прибора он – во избежание опасностей – должен быть заменен изготовителем, сервисным центром или имеющим аналогичную квалификацию персоналом.
• Ремонт данного прибора разрешается выполнять только специалистам. Неправильно выполненный ремонт может приводить ксерьезным опасностям.

Опасность для здоровья

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.
• Детям запрещается играть с устройством.
• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать холодильные устройства.

Опасность взрыва

- Не храните в приборе взрывоопасные вещества, например, аэро- зольные баплоны с горючим газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность для жизни из-за поражения электрическим током

- Отсоединяйте прибор от сети – перед каждой чисткой и уходом – после каждого использования

Опасность для здоровья

- Продукты питания разрешается хранить только в оригинальной упаковке или подходящих емкостях.

ВНИМАНИЕ! Опасность повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.
• Присоединяйте прибор только питающим кабелем для постоянного тока к бортовой розетке постоянного тока в автомобиле.
• Не вытаскивайте штекер из розетки за питающий кабель.
• Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем присоединить устройство для ускоренного заряда.
• Прервите соединение или выключите холодильник перед выключением двигателя. В противном случае аккумуляторная батарея может разрядиться.
• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

2.2 Техника безопасности при работе прибора

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность для жизни из-за поражения электрическим током

- Перед вводом в эксплуатацию убедитесь в том, что питающий кабель и штекер сухие.

Опасность для здоровья

- Открытие дверцы в течение длительного времени может привести к значительному повышению температуры в отсеках устройства.

- Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.

- Храните сырое мясо и рыбу в устройстве в подходящих контейне-рах, чтобы они не соприкасались с другими продуктами питания или не капали на них.

- Если устройство не используется в течение длительного времени:

– Отключите устройство.
– Разморозьте устройство.
– Очистите и просушите устройство.

– Оставьте дверцу открытой, чтобы предотвратить образование плесени в устройстве.

ВНИМАНИЕ! Опасность повреждения

- Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

- Не устанавливайте прибор вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

- Опасность перегрева!

Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свободной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам.

Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

- Следите за тем, чтобы не перекрывались вентиляционные отверстия.

- Запрещается заполнять внутреннее пространство жидкостями или льдом.

- Не погружайте прибор в воду.

- Предохраняйте прибор и кабели от действия жары и влаги.

3 0 6 ь е м п о с

• Холодильник BordBar TB15
- Питающий кабель для присоединения к сети 12 В---

4 Принадлежности

Для работы прибора от сети переменного тока мы рекомендуем применение следующих выпрямителей сетевого напряжения.

Продается в качестве принадлежности (не входит в комплект поставки)

• 220 – 240 B\~ : CoolPower EPS817

5 Использование по назначению

Холодильник подходит для мобильного использования. Он может охлаждать продукты или поддерживать их в охлажденном или разогретом состоянии.

Прибор предназначен для работы от бортовой сети 12 В=== автомобиля прикуривателя), катера или кемпера.

Охлаждающее устройство пригодно для использования в кемпингах.

Запрещается подвергать прибор воздействию дождя.

ОСТОРОЖНО! Опасность для здоровья!

Проверьте, соответствует ли холодопроизводительность прибора требованиям продуктов питания или медикаментов, которые Вы хотите охладить.

6 Техническое описание

Прибор может охлаждать продукты до температуры макс. 20 °C ниже температуры окружающей среды, а также поддерживать их в охлажденном или разогетом до макс. 65 °C состоянии.

Встроенное в прибор, подключаемое защитное реле предохраняет аккумуляторную батарею Вашего автомобиля от слишком глубокого разряда.

Органы управления

Поз. на рис. 1, стр. 3 Наименование

1 Вентиляционные отверстия
2 Светодиод LOW BATT

мигает, если защитное реле отключило прибор вследствие пониженного напряжения

светится, если защитное реле включено и прибор находится в работе.

3 Ползунковый переключатель защитного реле

ON: защитное реле включено

OFF: защитное реле выключено

4 L E D C O L

светится зеленым светом, когда прибор охлаждает

5 L E D H O T

светится красным светом, когда прибор нагревает

6 Ползунковый переключатель режима раоты

COLD: прибор охлаждает

OFF: прибор выключен

HOT: прибор нагревает

7 у п р а в л е н

ПРЕДУПРЕЖДЕНИЕ! Опасность пожара

• При установке устройства шнур питания не должен быть зажат или поврежден.
• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.

ВНИМАНИЕ!

• Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.
• Следите за тем, чтобы напитки или блюда в стеклянных ем- костях не охлаждались слишком сильно. При замерзании напитки и жидкие блюда расширяются. Это может приво- дить к разрушению стеклянных емкостей.

УКАЗАНИЕ

Перед вводом нового холодильника в работу его, в гигиенических целях, следует протереть снаружи и изнутри влажной тряпкой (см. также гл. «Чистка и уход» на стр. 118).

Крепление прибора на сиденье

▶ Вытяните крепежную планку на задней стороне прибора так, чтобы она зафиксировалась (рис. 2 А, стр. 3).
Установите прибор на сиденье (сиденье переднего пассажира или среднее сиденье сзади).
Прижмите прибор к спинке так, чтобы крепежная планка вошла между подушкой и спинкой сиденья.
Вставьте ремень безопасности в одно из креплений ремня и пристегните прибор:

– переднее крепление ремня (рис. 2 В или С, стр. 3)
– нижнее крепление ремня (рис. 2 D, стр. 3)

УКАЗАНИЕ

Для того, чтобы утопить крепежную планку, нажмите кнопку разблокировки на нижней стороне прибора.

Включение и выключение прибора

▶ Присоедините питающий кабель 12 В к прикуривателю или к розетке 12 В вавтомобиле.
▶Установите ползунковый переключатель в требуемое положение.
√Холодильник включен и начинает охлаждать или нагревать внутреннее пространство.
√Загорается соответствующий светодиод.
Если Вы хотите вывести холодильник из работы, вытащите соединительный штекер.

Использование защитного реле

▶ Включите защитное реле, если прибор работает от бортовой сети 12 В.
Выключите защитное реле, если прибор работает с помощью выпрямителя (принадлежность) от сети переменного тока.

8 Чистка и уход

ПРЕДУПРЕЖДЕНИЕ! Опасность для жизни из-за поражения электрическим током

Перед чисткой и уходом всегда отсоединяйте прибор от сети.

ВНИМАНИЕ! Опасность повреждения!

• Категорически запрещается чистить прибор под струей воды или даже в емкости с водой.
• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям холодильника.

▶Периодически очищайте прибор снаружи и изнутри влажной тряпкой.
Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора.

9 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в представительство изготовителя в Вашей стране (адреса см. на оборотной стороне инструкции) или в торговую организацию.

В целях проведения ремонта или гарантийного обслуживания Вы должны также послать следующие документы:

• копию счета с датой покупки,
• причину рекламации или описание неисправности.

10 Устранение неисправностей

Неисправность	Возможная причина	Вариант устранения
Холодильник не работает (штекер вставлен).	В розетке 12 Вв автомобиле отсутствует напряжение.	В большинстве автомобилей для подачи напряжения на прикуриватель необходимо включить зажигание.
Холодильник не охлаждает (штекер вставлен).	Поврежден внутренний вентилятор или охлаждающий элемент.	Ремонт разрешается выполнять только авторизованному сервисному центру.
Работа от розетки 12 В:Зажигание включено, но холодильник не работает.	Патрон прикуривателя загрязнен. Это ведет к плохому электрическому контакту.	Если штекер холодильника сильно нагревается в патроне прикуривателя, то либо необходимо очистить патрон, либо, вероятно, что неправильно собран штекер.
	Перегорел предохранитель штекера 12 В.	Замените предохранитель (5 А) штекера 12 В (рис. 3 , стр. 4).
	Перегорел предохранитель в бортовой сети автомобиля.	Замените предохранитель розетки 12 В (обычно 15 А) (при этом соблюдайте инструкцию по эксплуатации автомобиля).

11 Утилизация

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

Если Вы окончательно выводите продукт из эксплуатации, то получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.

12 Технические данные

	BordBar TB15
Арт. No: 9600000489
Подводимое напряжение: 12 В---
Потребляемая мощность: 40 W
Защитное релеНапряжение отключения:Напряжение повторного включения:	11,7 В13,1 В
Холодопроизводительность:	макс. 20 °C ниже температуры окружающей среды
Теплопроизводительность:	65 °C (температура в камере)
Емкость брутто: 15 л
Климатический класс: N, T
Вес: 5,2 кг
Испытания/сертификат:
