Бренд	Dometic
Модель	CFF45
Тип продукта	Мобильный компрессорный холодильник
Общий объем	44 литра
Размеры (Д x Ш x В) с ручками	715 x 398 x 475 мм
Размеры (Д x Ш x В) без ручек	590 x 398 x 475 мм
Вес	18,6 кг
Электропитание	12/24 В – и 100–240 В ~
Номинальный ток (12 В)	8,6 А
Номинальный ток (24 В)	3,8 А
Номинальный ток (240 В~)	0,41 А
Холодильная мощность	от +20 °C до -18 °C
Климатический класс	N, T (окружающая среда от +16 °C до +43 °C)
Хладагент	R134a, 43 г (эквивалент CO₂ 0,061 т)
Уровень шума	47 дБ(А)
Дисплей	Светодиодный экран с температурой в °C/°F, регулировка яркости (3 уровня)
Защита аккумулятора	3 уровня (LOW/MED/HIGH) с напряжениями отключения и перезапуска
Основные функции	Компрессорное охлаждение, автоматическое переключение CA/CC, съемные ручки для переноски, съемная корзина, запираемая крышка с фиксатором
Очистка и уход	Очищать внутри и снаружи влажной тканью; размораживать при образовании инея; не погружать в воду
Безопасность	Защита от переполюсовки, предохранители CA и CC, автоматическое отключение при перегреве или низком напряжении
Запчасти и ремонтопригодность	Сменные предохранители (CA: 4 A/250 В, CC: 10 A пластинчатый); лампа и компрессор - через авторизованный сервис
Общая информация	Инструкция доступна на нескольких языках; законная гарантия; утилизация через соответствующий центр

Часто задаваемые вопросы - CFF45 DOMETIC

В чем разница между режимами защиты аккумулятора LOW, MED и HIGH?

Режим LOW останавливает холодильник при 10,1 В (12 В) и перезапускает при 11,4 В; MED останавливает при 11,2 В, перезапускает при 12,2 В; HIGH останавливает при 11,8 В, перезапускает при 12,6 В. Для стартерной батареи используйте HIGH; для вспомогательной аккумуляторной батареи достаточно LOW.

Могу ли я одновременно использовать холодильник от сети и от аккумулятора?

Да, встроенный блок питания управляет приоритетом сети. Если вы подключите кабель CA, холодильник автоматически переключится на сеть, даже если подключен кабель CC. Красный светодиод может кратковременно загораться при переключении.

Как настроить температуру и яркость дисплея?

Нажмите SET один раз для настройки температуры (шаг 1 °C). Для яркости нажмите SET четыре раза (CFF45) и выберите d0 (по умолчанию), d1 (средняя) или d2 (темная) с помощью UP/DOWN.

Что делать, если крышка принудительно открыта за пределы фиксатора?

Поддерживайте крышку одной рукой и удерживайте защелку другой, затем аккуратно закройте. Если петли сместились, одновременно нажмите на защелки с обеих сторон, чтобы переставить крышку.

Как разморозить холодильник?

Достаньте продукты, выключите прибор, оставьте крышку открытой и вытрите талую воду. Никогда не используйте твердые или острые инструменты для удаления льда.

Какие предохранители используются и как их заменить?

Предохранитель CA: 4 A / 250 В, находится в держателе предохранителя (поддеть отверткой). Предохранитель CC прибора: пластинчатый 10 A, доступен под крышкой (используйте крючок для извлечения). Предохранитель в вилке CC: замените, как указано на рисунке 14 инструкции.

Могу ли я использовать холодильник на лодке?

Да, холодильник можно использовать на лодке. Он выдерживает временный наклон до 30°. При питании от сети установите дифференциальный автоматический выключатель. Для подключения CC соблюдайте правила безопасности.

Как почистить холодильник?

Отключите прибор, очистите внутреннюю и внешнюю поверхность влажной тканью. Не используйте абразивные моющие средства и не погружайте прибор в воду. Убедитесь, что вентиляционные отверстия не заблокированы.

Что означает код ошибки Err1?

Внутренняя неисправность остановила прибор. Обратитесь в авторизованный сервисный центр для ремонта. Не пытайтесь ремонтировать самостоятельно.

Какое энергопотребление у CFF45?

Номинальный ток: 8,6 А при 12 В, 3,8 А при 24 В и 0,41 А при 240 В~. Холодильная мощность позволяет охлаждать от +20 °C до -18 °C. Для экономии энергии выбирайте проветриваемое место, избегайте частого открывания и регулярно размораживайте.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ CFF45 DOMETIC

Мобильное охлаждающее устройство

Инструкция по эксплуатации ..... 262

PL

Пожалуйста, внимательно прочтите и соблюдайте все указания, рекомендации и предупреждения, содержащиеся в этом руководстве по использованию изделия, чтобы гарантировать правильную установку, использование и обслуживание изделия. Эта инструкция ДОЛЖНА оставаться вместе с этим изделием.

Используя изделие, вы тем самым подтверждаете, что внимательно прочитали все указания, рекомендации и предупреждения, а также, что вы понимаете и соглашается соблюдать положения и условия, изложенные в настоящем документе. Вы соглашаетесь использовать это изделие только по прямому назначению и в соответствии с указаниями, рекомендациями и предупреждениями, изложенными в данном руководстве по использованию изделия, а также в соответствии со всеми применимыми законами и правилами. Несоблюдение указаний и предупреждений, изложенных в данном документе может привести к травмам вас и других лиц, повреждению вашего изделия или повреждению другого имущества, находящегося поблизости. Данное руководство по использованию изделия, включая указания, рекомендации и предупреждения, а также сопутствующую документацию, может подвергаться изменениям и обновлениям. Актуальную информацию о продукте можно найти на сайте documents.dometic.com.

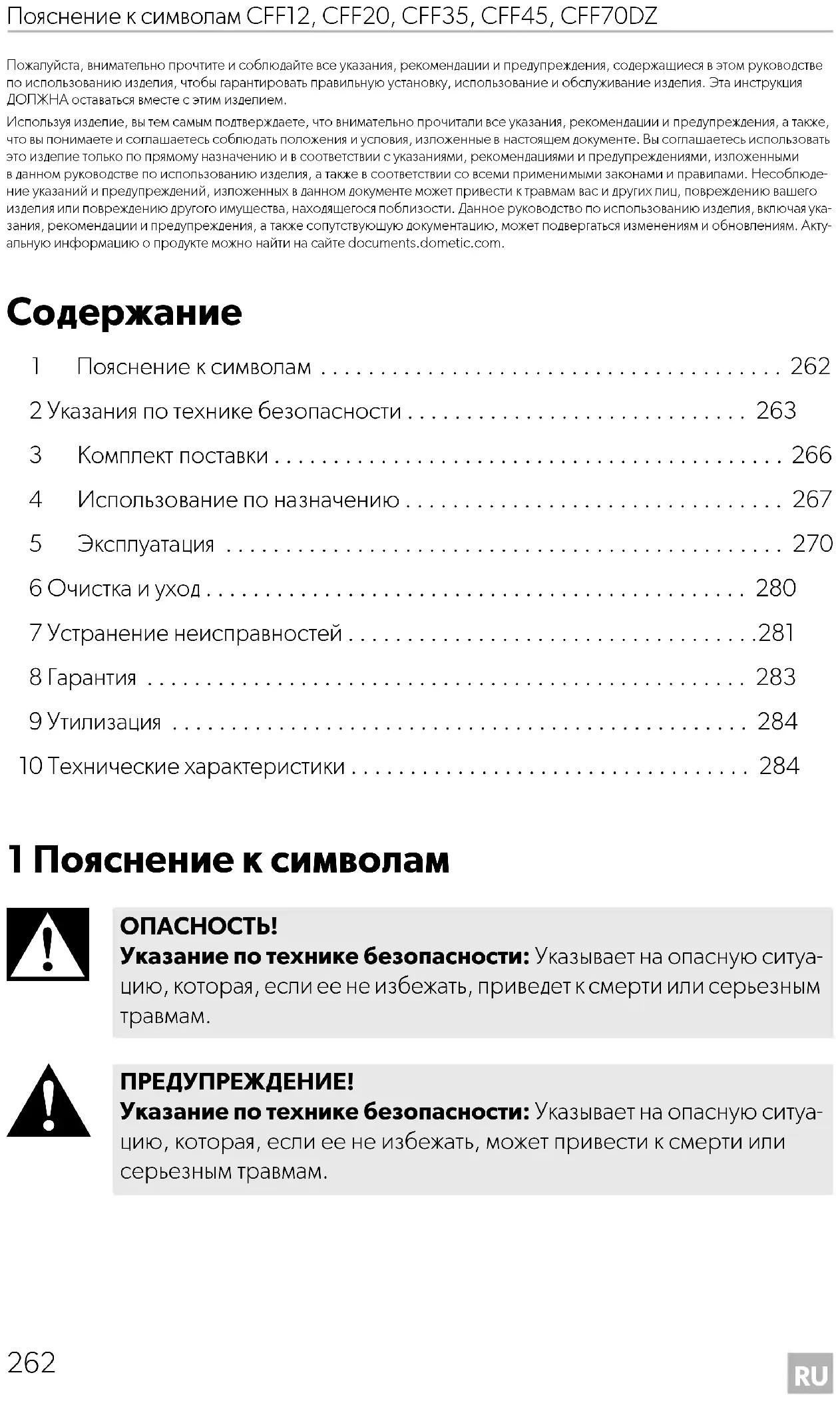

Содержание

1 Пояснение к символам 262
2 Указания по технике безопасности ..... 263
3 Комплект поставки 266
4 Использование по назначению 267
5 Эксплуатация 270
6 Очистка и уход 280
7 Устранение неисправностей....281
8 Гарантия 283
9 Утилизация 284
10 Технические характеристики ..... 284

1 Пояснение к символам

ОПАСНОСТЬ!

Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, приведет к смерти или серьезным травмам.

ПРЕДУПРЕЖДЕНИЕ!

Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, может привести к смерти или серьезным травмам.

ОСТОРОЖНО!

Указание по технике безопасности: Указывает на опасную ситуацию, которая, если ее не избежать, может привести к травмам легкой или средней степени тяжести.

ВНИМАНИЕ!

Указывает на ситуацию, которая, если ее не избежать, может привести к материальному ущербу.

УКАЗАНИЕ

Дополнительная информация о работе с устройством.

2 Указания по технике безопасности

ОПАСНОСТЬ! Несоблюдение этих предупреждений ведет к смерти или серьезной травме.

Опасность поражения электрическим током

• На катерах и лодках: при работе от сети строго следите за тем, чтобы электропитание было защищено устройством защитного отключения.
• Не беритесь голыми руками за оголенные провода. Это прежде всего относится к ситуациям, когда устройство работает от сети переменного тока.
  • Перед включением убедитесь, что питающий кабель и штекер сухие.

ПРЕДУПРЕЖДЕНИЕ! Несоблюдение этих предупреждений может привести к смерти или серьезной травме.

Опасность поражения электрическим током

• Запрещается эксплуатировать холодильник, если он имеет видимые повреждения.
• Если кабель питания этого охлаждающего устройства поврежден, его необходимо заменить, чтобы предотвратить угрозу безопасности.
• Ремонт данного холодильника разрешается выполнять только квалифицированному персоналу. Ненадлежащий ремонт может привести к значительным опасностям.

- Подключайте устройство к розеткам, которые обеспечивают правильное подключение, особенно когда устройство необходимо заземпить.

Опасность возникновения пожара

• При установке устройства шнур питания не должен быть зажат или поврежден.
• Не располагайте позади устройства выносные переходники и удлинители с несколькими розетками.
• Не закрывайте вентиляционные отверстия на корпусе устройства или на встроенном оборудовании.
• Не используйте механические предметы или другие средства, чтобы ускорить процесс оттаивания, за исключением средств, рекомендованных производителем.
• Не допускайте повреждений холодильного контура.

Опасность для здоровья

• Это устройство может использоваться детьми с 8-ми лет и старше, а также лицами с ограниченными физическими, сенсорными и умственными возможностями или при недостатке необходимого опыта и знаний только под присмотром или после прохождения инструктажа по безопасному использованию устройства, если они понимают опасности, которые при этом могут возникнуть.
• Детям запрещается играть с устройством.
• Запрещается выполнять очистку и пользовательское техническое обслуживание детям без присмотра.
• Детям в возрасте от 3 до 8 лет разрешается загружать и разгружать охлаждающие устройства.

Опасность взрыва

- Не храните в холодильнике взрывоопасные вещества, например, аэрозольные баллоны с горючими газами-вытеснителями.

ОСТОРОЖНО! Несоблюдение этих предостережений может привести к травме легкой или средней степени тяжести.

Опасность поражения электрическим током

- Отсоединяйте холодильник от электропитания:

– перед каждой очисткой и уходом,
– после каждого использования.

Опасность для здоровья

Во избежание загрязнения продуктов питания соблюдайте следующие указания:

• Убедитесь, что холодопроизводительность прибора позволяет обеспечить условия, необходимые для хранения продуктов питания или медикаментов.
• Продукты питания разрешается хранить только в оригинальной упаковке или в подходящих емкостях.
• Удерживание двери охлаждающего устройства открытой в течение длительного времени может привести к существенному повышению температуры внутри устройства.
• Регулярно очищайте поверхности, которые могут контактировать с пищевыми продуктами и доступными сливными системами.
• Если устройство остается пустым в течение длительного времени:

- Выключите устройство.

– Разморозьте устройство.
– Очистите и высушите устройство.
– Оставьте крышку открытой, чтобы предотвратить образование плесени внутри устройства.

ВНИМАНИЕ! Риск повреждения

• Сравните значения напряжения, указанные на заводской табличке, с характеристиками имеющегося источника питания.
• Подсоединяйте холодильник только следующим образом:

– Соединительным кабелем постоянного тока к сети постоянного тока в автомобиле
– Или соединительным кабелем переменного тока к источнику переменного тока.

• Не вытаскивайте вилку из розетки за кабель.
• Если холодильник подключен к источнику постоянного тока, прежде чем подключить устройство быстрой зарядки, отсоедините холодильник и другие потребители от аккумуляторной батареи.
• Если холодильник подключен к источнику постоянного тока, отсоедините холодильник или выключите его при выключении двигателя. В противном случае аккумуляторная батарея автомобиля может разрядиться.
• Холодильник не предназначен для транспортировки едких или содержащих растворители веществ.

- В изоляции холодильника содержится горючий циклопентан, который требует особого метода утилизации. По окончании срока службы сдайте охпаждающее устройство в соответствующий центр утилизации.

- Не используйте электрические приборы внутри холодильника, за исключением случаев, когда эти приборы рекомендованы для этого изготовителем.

- Не устанавливайте холодильник вблизи открытого огня или других источников тепла (радиаторов отопления, сильных солнечных лучей, газовых печей и т. п.).

- Опасность перегрева!

Следите за тем, чтобы со всех четырех сторон охлаждающего устройства имелось свободное пространство не менее 50 мм для надлежащей вентиляции. Поддерживайте зону вентиляции свободной от любых объектов, которые могут ограничить воздушный поток к охлаждающим компонентам.

Не размещайте охлаждающее устройство в закрытых отсеках или в зонах, в которых отсутствует поток воздуха или же он минимален.

- Не закрывайте вентиляционные отверстия.

- Запрещается заполнять внутреннее пространство жидкостями или льдом.

- Не погружайте холодильник в воду.

- Не подвергайте холодильник и кабели воздействию высоких температур и влаги.

- Не допускать попадания на прибор дождя.

3 К о м п л е к т

Позиция на рис. 1, стр. 3

Количество Описание

1 1 X o π

21 Соединительный кабель для подключения к сети постоянного тока

31 Соединительный кабель для подключения к сети переменного тока

Позиция на рис. 1, стр. 3

Количество Описание

4

2

Только для CFF 20, CFF 35, CFF 45, CFF 70DZ.

Ручка, в комплект которой входят:

• 4 держателя
• 2 р у ч к и
• 8 крепежных винта
• 1 торцовый ключ

51 Только для CFF 12: Плечевой ремень

– 1 Инструкция по эксплуатации

4 Использование по назначению

Охлаждающее устройство предназначено для охлаждения продуктов питания. Холодильник может использоваться в автомобилях, на катерах и лодках.

Охлаждающее устройство предназначено для работы от розетки бортовой системы постоянного тока транспортного средства или судна, от вспомогательной батареи постоянного тока или от сети переменного тока.

Охлаждающее устройство пригодно для использования в кемпингах.

Охлаждающее устройство предназначено для использования в домашнем хозяйстве и подобных областях применения, таких как

• кухонные зоны для персонала в магазинах, офисах и других рабочих местах
  • фермерские дома
• клиенты в отелях, мотелях и других жилых помещениях
  • в гостиницах типа «постель и завтрак»
• общественное питание и аналогичные сферах нерозничной торговли

Это изделие подходит только для использования по назначению и применения в соответствии с данной инструкцией.

В данной инструкции содержится информация, необходимая для правильного монтажа и/или эксплуатации изделия. Неправильный монтаж и/или ненадлежащая эксплуатация или техническое обслуживание приводят к неудовлетворительной работе и возможному отказу.

Изготовитель не несет ответственности за какие-либо травмы или повреждение продукта в результате следующих причин:

- Неправильная сборка или подключение, включая повышенное напряжение

• Неправильное техническое обслуживание или использование запасных частей, отличных от оригинальных запасных частей, предоставленных изготовителем
• Изменения в продукте, выполненные без однозначного разрешения изготовителя
• Использование в целях, отличных от указанных в данной инструкции

Компания Dometic оставляет за собой право изменять внешний вид и технические характеристики продукта.

Описание работы

Охлаждение осуществляется посредством холодильного контура с компрессором. Контур требует минимального обслуживания. Надежная изоляция и мощный компрессор обеспечивают эффективное и быстрое охлаждение.

Охпаждающее устройство является портативным устройством.

Холодильник может подвергаться кратковременному крену в 30°, например, на катерах.

4.1 Объем функций

• Блок питания с приоритетной схемой для подключения к источнику переменного напряжения
• Трехступенчатое реле контроля для защиты аккумуляторной батареи автомобиля который выключается автоматически при низком напряжении аккумулятора
• Дисплей с индикацией температуры в °C и °F,
• Регулировка температуры: двумя кнопками с шагом 1 °C (и шагом 2 °F)
• Функция затемнения дисплея с 3 уровнями яркости
• Съемный подстаканник (только для CFF 12)
• Вынимающаяся корзина (CFF35, CFF45, CFF70DZ only)
  • Съемные ручки для переноски (только для CFF 20, CFF 35, CFF 45, CFF 70DZ)

4.2 Элементы управления и индикации

Защелки крышки (рис. 2, стр. 4)

Панель управления (рис. 3, стр. 5)

Поз. Описание Пояснение

1 Кнопка включенияВЫКП	Включает или выключает холодильник, если нажать кнопку на одну-две секунды
2 POWER «↓»	Индикация состояния
	Светодиод горит зеленым светом:	компрессор включен
	Светодиод горит оранжевым светом:	компрессор выключен
	Светодиод мигает оранжевым светом:	дисплей автоматически выключен из-за низкого напряжения аккумулятора
3 ERROR Светодиод мигает красным светом:		включенный прибор не готов к работе

4 – Дисплей, для вывода информации

Только CFF 70DZ: по одному дисплею на зону

5 SET Позволяет выбрать режим ввода

– Регулировка температуры:
– Показания в градусах Цельсия или Фаренгейта
– Настройка устройства слежения за аккумулятором
– Настройка яркости дисплея

6 DOWN – Однократное нажатие уменьшает значение

7 UP + Однократное нажатие увеличивает значение

8

Только CFF 70DZ: Индикация состояния: светодиод горит

синим цветом, когда отделение охлаждается

Соединительные гнезда (рис. 4, стр. 5)

Поз. Описание

1 Гнездо для подключения источника переменного тока

2 Держатель предохранителя переменного тока

Поз. Описание

3 Крышка предохранителя постоянного тока
4 Гнездо для источника постоянного тока

5 Э к с п л у а т а

Чтобы избежать пищевых отходов, обратите внимание на следующее:

• Обеспечивайте как можно меньшие колебания температуры. Открывайте холодильник только по необходимости. Храните продукты так, чтобы воздух мог хорошо циркулировать.
• Отрегулируйте температуру в соответствии с количеством и типом продуктов.
• Пищевые продукты могут легко впитывать или выделять запах или вкус. Всегда храните продукты питания накрытыми сверху или в закрытых контейне-рах/бутылках.

5.1 Перед первым использованием

УКАЗАНИЕ

Перед вводом нового холодильника в эксплуатацию в гигиенических целях необходимо протереть его снаружи и изнутри влажной тряпкой (см. также гл. «Очистка и уход» на стр. 280).

Установка ручек (только для CFF 20, CFF 35, CFF 45, CFF 70DZ) (рис. 5, стр. 6)

Ручки входят в объем поставки незакрепленными. Если вы хотите установить ручки, соблюдайте следующий порядок действий:

1. Соберите ручку, соединив два держателя (1) и ручку (2).
2. Закрепите держатели входящими в объем поставки винтами в предусмотренных для этого отверстиях.

Изменение направления открытия крышки

▶ CFF70DZ: Чтобы изменить направление открытия крышки, действуйте, как показано (рис. 6, стр. 7).

Открытие или снятие крышки (рис. 7, стр. 8)

▶ Чтобы открыть крышку, разблокируйте (А).

CFF35, CFF45: Крышку можно открыть с любой стороны.

▶ CFF35, CFF45: Чтобы снять крышку, разблокируйте обе стороны одновременно (В).

CFF 12, CFF 20, CFF 70DZ: Чтобы снять крышку, нажмите на нее за пределами положения остановки (В).

Положение остановки крышки (рис. 8, стр. 9)

Крышка имеет встроенное положение остановки (А). Не проталкивайте крышку мимо встроенного упора (В).

ВНИМАНИЕ! Риск повреждения

CFF35, CFF45: Если крышка была сдвинута слишком далеко, выполните действия, описанные в гл. «Крышка сдвинута мимо встроенного упора (только для CFF 35, CFF 45)» на стр. 282.

Извлечение подстаканников (только для CFF 12) (рис. 9, стр. 9)

▶ Под подстаканником вы найдете удобное место для хранения.

Извлечение корзины (рис. 10, стр. 10 и рис. 11, стр. 10)

ВНИМАНИЕ! Риск повреждения

Извлечение корзины с открытой крышкой может поцарапать крышку и деформировать корзину. Мы рекомендуем снять крышку перед извлечением корзины.

Выбор единицы измерения температуры

Единицы отображения температуры можно переключать между градусами Цельсия и Фаренгейта следующим образом:

1. Включите холодильник.

2. CFF 12, CFF 20, CFF 35, CFF 45: Нажмите два раза кнопку «SET» (рис. 3 5, стр. 5).
   CFF70DZ: Нажмите кнопку «SET» (рис. 3 5, стр. 5) три раза.

3. Выберите кнопками «UP +» (рис. 3 7, стр. 5) или «DOWN -» (рис. 3 6, стр. 5) градусы Цельсия или градусы Фаренгейта.

√ На дисплее на несколько секунд появляется выбранная единица измерения температуры. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры.

5.2 Энергосбережение

• Выберите хорошо проветриваемое место, защищенное от прямых солнечных лучей.
• Дайте теплым блюдам охладиться, прежде чем поместить их в холодильник.
• Не открывайте устройство чаще, чем это действительно необходимо.
• Не оставляйте открытым охлаждающее устройство дольше, чем это действительно необходимо.
• Если устройство имеет корзину: для оптимального потребления энергии расположите корзину в соответствии с ее положением при поставке.
• Регулярно проверяйте, плотно ли прилегает уплотнение крышки.
• Оттаивайте холодильник, как только образовался слой льда.
  • Избегайте излишненизкую внутренню

5.3 Подключение холодильника

Подключение к аккумулятору (автомобиля или катера)

Холодильник может работать от 12 В или 24 В---.

ВНИМАНИЕ! Риск повреждения

Отсоедините холодильник и другие потребители от аккумуляторной батареи, прежде чем зарядить ее устройством для ускоренного заряда.

Перенапряжение может повредить электронное оборудование под- ключенных потребителей.

В целях безопасности холодильник оснащен электронной системой, предотвращающей перепутывание полярности. Она защищает холодильник от короткого замыкания при присоединении к батарее.

Использование штекера постоянного тока с предохранителем

ВНИМАНИЕ! Риск повреждения

Для защиты устройства в комплект поставки входит кабель постоянного тока с предохранителем, расположенным внутри штекера. Не снимайте штекер постоянного тока с предохранителем.

Используйте только входящий в комплект поставки кабель постоянного тока.

1. Вставьте соединительный кабель постоянного тока (рис. 1 2, стр. 3) во вход питающего напряжения постоянного тока холодильника (рис. 4 4, стр. 5).
2. Подсоедините соединительный кабель к розетке постоянного тока.

Подключение к источнику переменного тока

ОПАСНОСТЬ! Опасность поражения электрическим током

Несоблюдение этих предупреждений ведет к смерти или серьезной травме.

• Не беритесь за вилки и выключатели влажными руками или стоя ногами на мокрой поверхности.
• Если холодильник на борту катера работает от сети переменного тока, обязательно установить автоматический выключатель дифференциальной защиты между сетью переменного тока и холодильником.
  Проконсультируйтесь со специалистом.

Для соединения с источником напряжения переменного тока холодильники оснащены интегрированным универсальным блоком питания с приоритетной схемой. Приоритетная схема автоматически переключает холодильник на работу от переменного тока, если устройство соединено с источником питания переменного тока, даже если соединительный кабель постоянного тока остается присоединенным.

При переключении между источником переменного тока и питанием от аккумуляторной батареи на несколько минут могут загораться красные светодиоды.

1. Вставьте соединительный кабель переменного тока (рис. 1 3, стр. 3) во вход питающего напряжения переменного тока холодильника (рис. 4 1, стр. 5).
2. Подсоедините соединительный кабель к розетке переменного тока.

5.4 Использование устройства слежения за аккумуля- тором

Прибор оснащен многоуровневым устройством слежения за аккумулятором, которое защищает аккумуляторную батарею автомобиля от глубокого разряда при присоединении к бортовой электрической сети постоянного тока.

Если холодильник работает при выключенном зажигании в автомобиле, то холодильник отключается автоматически, как только напряжение питания падает ниже установленного значения. Холодильник включается снова, когда благодаря заряду батареи достигается напряжение повторного включения.

ВНИМАНИЕ! Риск повреждения

После выключения устройством слежения за аккумулятором аккумулятор больше не будет полностью заряжен. Избегайте многократных запусков или эксплуатации потребителей тока без длительных фаз зарядки. Регулярно заряжайте аккумулятор.

В режиме «HIGH» защитное реле срабатывает быстрее, чем в режиме «LOW» и «MED» (см. следующую таблицу).

Режим работы устройства слежения за аккумулятором	LOW MED HIGH
Напряжение выключения при 12 В	10,1 В	11,2 В	11,8 В
Напряжение повторного включения при 12 В	11,4 В	12,2 В	12,6 В
Напряжение выключения при 24 В	21,5 В	24,1 В	24,6 В
Напряжение повторного включения при 24 В	23,0 В	25,3 В	26,2 В

Режим работы устройства слежения за аккумулятором можно выбрать следующим образом:

1. Включите холодильник.
2. Нажмите кнопку «SET» (рис. 3 5, стр. 5).

- CFF 12, CFF 20, CFF 35, CFF 45: Три раза.

- CFF70DZ: Четыре раза.

1. Выберите кнопками «UP +» (рис. 3 7, стр. 5) или «DOWN -» (рис. 3 6, стр. 5) нужный режим работы устройства слежения за аккумулятором.

√ На дисплее появляется следующее: Lo (LOW), ПЕд (MED), Hi (HIGH)
√ На дисплее на несколько секунд появится индикация выбранного режима. Дисплей мигает несколько раз, прежде чем вернуться к отображению текущей температуры.

УКАЗАНИЕ

Если питание холодильника осуществляется от стартерной аккумуляторной батареи, то выберите режим работы устройства слежения за аккумулятором «HIGH». Если питание холодильника осуществляется от питающей аккумуляторной батареи, то достаточно режима работы устройства слежения за аккумулятором «LOW».

5.5 Пользование холодильником

ВНИМАНИЕ! Опасность перегрева

Следите за эффективностью вентиляции: тепло, которое образуется во время эксплуатации, должно отводиться полностью. Убедитесь, что воздух свободно проходит через вентиляционные щепи. Следите за тем, чтобы устройство располагалось на достаточном расстоянии от стен или других предметов и ничто не препятствовало циркуляции воздуха.

1. Установите холодильник на прочную опору.

Следите за тем, чтобы не перекрывались вентиляционные щели, обеспечьте эффективный отвод нагретого воздуха. Мы рекомендуем оставить зазор не менее 50 мм вокруг вентиляционных отверстий.

ВНИМАНИЕ! Риск повреждения

Установите холодильник, как показано на (рис. 1, стр. 3). Если холодильник эксплуатировать в другом положении, возможно повреждение холодильника.

1. Присоедините холодильник (см. гл. «Подключение холодильника» на стр. 272).

ВНИМАНИЕ! Опасность чрезмерно низкой температуры

Следите за тем, чтобы в холодильнике находились только предметы и продукты, которые разрешается охлаждать до выбранной температуры.

1. Нажмите кнопку «ON/OFF» (рис. 3 1, стр. 5) на одну-две секунды.

√ Загорится индикатор «⏻» (рис. 3 2, стр. 5).

√ Включится дисплей (рис. 3 4, стр. 5), отобразится текущая температура охлаждения.

√ Холодильник начинает охлаждать внутреннее пространство.

УКАЗАНИЕ

При работе от аккумулятора дисплей автоматически выключается при низком напряжении аккумулятора. Загорится индикатор «💡» загорится оранжевым цветом

Закрытие крышки холодильника

1. Закройте крышку.
2. Прижмите защелку (рис. 2, стр. 4) вниз, чтобы она защелкнулась с характерным щелчком.

УКАЗАНИЕ

CFF35, CFF45: При закрытии крышки убедитесь в том, что оба штифта со стороны защелки полностью зафиксированы, чтобы обеспечить хорошее уплотнение крышки. Одна защелка может сработать немного раньше другой.

Если крышка не закрыта одинаково с обеих сторон, нажимайте, пока не услышите второй щелчок.

5.6 Крепление холодильника при транспортировке (CFF 12)

При транспортировке холодильника в автомобиле его можно закрепить ремнем безопасности или фиксаторами багажа, чтобы он оставался на своем месте.

ПРЕДУПРЕЖДЕНИЕ!

Убедитесь, что холодильник закреплен должным образом.

В противном случае он может сместиться и серьезно травмировать пассажиров.

Крепление ремнем безопасности

▶ Соблюдайте порядок действий, как показано (рис. 12, стр. 11).

Крепление фиксаторами багажа

▶ Соблюдайте порядок действий, как показано (рис. 13, стр. 11).

5.7 Настройка температуры

1. Нажмите кнопку «SET» (рис. 3 5, стр. 5) один раз.

2. Выберите кнопками «UP +» (рис. 3 7, стр. 5) и «DOWN -» (рис. 3 6, стр. 5) температуру охлаждения.
   √ На дисплее на несколько секунд появляется выбранная температура охлаждения. Дисплей мигает несколько раз, затем снова отображается текущая температура.

CFF70DZ

1. Нажмите кнопку «SET» (рис. 3 5, стр. 5).

– один раз для большого отделения
– два раза для малого отделения

√ Дисплей выбранного отделения мигает.

1. Выберите кнопками «UP +» (рис. 3 7, стр. 5) и «DOWN -» (рис. 3 6, стр. 5) температуру охлаждения.

Каждое отделение можно настроить на работу в качестве холодильного или морозильного отделения.

√ На дисплее выбранного отделения на несколько секунд появляется выбранная температура охлаждения. Дисплей мигает несколько раз, затем снова отображается текущая температура.

5.8 Выключение или включение отделения (CFF70DZ)

Если требуется только одно отделение, другое отделение можно отключить для экономии энергии.

Выключение отделения

Если на дисплее отделения отображается температура, вы можете выключить отделение следующим образом:

1. Нажмите кнопку «SET» (рис. 3 5, стр. 5).

– Один раз для большого отделения
– Два раза для малого отделения

√ Дисплей соответствующего отделения мигает.
2. Нажмите кнопку «ON/OFF» (рис. 3 1, стр. 5).
√ «OFF» мигает в течение пяти секунд на дисплее соответствующего холодильного отделения, затем отображается «OFF».

Включение отделения

Если на дисплее отделения отображается «OFF», вы можете включить отделение следующим образом:

1. Нажмите кнопку «SET» (рис. 3 5, стр. 5).

– Один раз для большого отделения
– Два раза для малого отделения

√ Дисплей соответствующего отделения мигает.
2. Нажмите кнопку «ON/OFF» (рис. 3 1, стр. 5).
√ На дисплее на несколько секунд появляется выбранная температура охлаждения. Дисплей мигает несколько раз, затем отображается текущая температура.

5.9 Настройка яркости дисплея

Яркость дисплея может быть уменьшена в условиях низкой освещенности. Чтобы установить уровень яркости, выполните следующие действия:

1. Включите холодильник.
2. Нажмите кнопку «SET» (рис. 3 5, стр. 5).

– CFF 12, CFF 20, CFF 35, CFF 45: Четыре раза.
- CFF70DZ: Пять раз.

1. Выберите кнопками «UP +» (рис. 3 7, стр. 5) или «DOWN -» (рис. 3 6, стр. 5) нужную яркость дисплея.

√ На дисплее появляется следующее:

d0 (по умолчанию), d1 (средний уровень), d2 (темный)

√ На дисплее на несколько секунд появляется настроенный режим. Дисплей

мигает два раза, прежде чем вернуться к отображению текущей температуры.

УКАЗАНИЕ

• Заводская настройка яркости дисплея - d0 (по умолчанию).
• Если возникает неисправность, яркость автоматически возвращается кяркости d0 (по умолчанию). После устранения неисправности установленная яркость снова активируется.

5.10 Выключение холодильника

1. Опорожните холодильник.
2. Выключите холодильник.
3. Отсоедините кабель.

Если холодильник не используется длительное время:

▶ Оставьте крышку слегка открытой. Это предотвратит возникновение запахов.

5.11 Оттаивание холодильника

Влага из воздуха может выпадать в камере холодильника или на испарителе в виде снеговой шубы. Это ведет к уменьшению мощности охлаждения.

ВНИМАНИЕ! Риск повреждения

Для удаления споя льда и отделения примерзших продуктов не используйте твердые или острые инструменты.

При размораживании холодильника соблюдайте следующий порядок действий:

1. Выключите устройство.
2. Оставьте крышку открытой.

3. Уберите оттаявшую воду.

4. Извлеките содержимое холодильника.

5. При необходимости, переложите их в другой холодильник, чтобы они оста- вались холодными.

5.12 Замена предохранителя переменного тока

ОПАСНОСТЬ! Опасность поражения электрическим током

Несоблюдение этого предупреждения ведет к смерти или серьезной травме.

Перед заменой предохранителя прибора отсоедините электропитание и вытяните питающий кабель.

1. Отсоедините электропитание устройства.
2. Вытащите из розетки соединительный кабель.
3. Извлеките вставку предохранителя (рис. 4, стр. 5), например, отверткой.
4. Замените неисправный предохранитель на новый того же типа и с теми же параметрами (4 А, 250 В).
5. Вставьте вставку предохранителя в корпус.
6. Присоедините электропитание устройства.

5.13 Замена предохранителя устройства постоянного тока

1. Отсоедините электропитание устройства.
2. Снимите крышку (рис. 4 3, стр. 5), чтобы получить доступ кпредохранителю.
3. Переверните крышку предохранителя и с помощью крючка удалите предохранитель.
4. Замените неисправный предохранитель на новый такого же типа (стандартный автомобильный плоский предохранитель, 10 А).
5. Установите крышку предохранителя на место.
6. Присоедините электропитание устройства.

5.14 Замена предохранителя штекера постоянного тока

Замените предохранитель штекера постоянного тока, см. рис. 14, стр. 12.

5.15 Замена печатной платы

ВНИМАНИЕ! Риск повреждения

Во избежание опасных ситуаций замену лампы разрешается выполнять только производителю, сервисной службе или лицу, обладающему соответствующей или аналогичной квалификацией.

6 Очистка и уход

ПРЕДУПРЕЖДЕНИЕ! Опасность поражения электрическим ТОКОМ

Несоблюдение этого предупреждения может привести к смерти или серьезной травме.

Перед чисткой и уходом всегда отсоединяйте прибор от сети.

ВНИМАНИЕ! Риск повреждения

• Категорически запрещается чистить охлаждающее устройство под струей воды или в посудомоечной машине.
• Не используйте для чистки абразивные чистящие средства или острые предметы, т. к. они могут привести к повреждениям охлаждающего устройства.

▶ Периодически очищайте охлаждающее устройство снаружи и изнутри влажной тряпкой.
Убедитесь в том, что приточно-вытяжные вентиляционные отверстия очищены от пыли загрязнений, чтобы можно было отвести возникающее при работе тепло и предотвратить опасность повреждения прибора.

7 Устранение неисправностей

Проблема	Возможные причины	Устранение
Прибор не работает,светодиод не горит.	Отсутствует напряже-ние в розетке.	Подключено к розетке постоянноготока: В большинстве транспортныхсредств зажигание должно быть включено до подачи питания на розеткупостоянного тока.Подключено к розетке переменноготока: Попробуйте подключить устрой-ство к другой розетке.
	Неисправен одиниз предохранителейустройства.	Замените неисправный предохрани-тель прибора, см. гл. «Замена предо-хранителя переменного тока» настр. 279 или гл. «Замена предохрани-теля устройства постоянного тока» настр. 280.
	Поврежден встроен-ный блок питания пере-менного тока.	Ремонт разрешается выполнять толькоавторизованному сервисному центру.
Устройствоне охлаждает (штекервставлен, светодиод«POWER» горит).	Неисправен компрес-сор.	Ремонт разрешается выполнять толькоавторизованному сервисному центру.
Устройство не охлаждает (штекер вставлен, индикатор «POWER» мигает оранжевым светом, дисплей выключен).	Слишком высокая настройка устройства слежения за аккумулятором.	Уменьшите настроенное значение устройства слежения за аккумулятором.
	Недостаточное напряжение батареи.	Проверьте батарею и, при необходимости, зарядите ее.
При работе от гнезда постоянного тока: Зажигание включено, прибор не работает, светодиод не горит.	Гнездо постоянного тока загрязнено. Пло-хой электрический контакт.	Если випка сильно нагревается в гнезде постоянного тока, то, возможно, загрязнено гнездо или неправильно собрана випка.
	Перегорел предохранитель вилки постоянного тока.	Замените предохранитель штекера постоянного тока, см. гл. «Замена предохранителя штекера постоянного тока» на стр. 280.
	Перегорел предохранитель постоянного тока устройства.	Замените неисправный предохранитель прибора, см. гл. «Замена предохранителя устройства постоянного тока» на стр. 280.
	Вышел из строя предохранитель в бортовой сети автомобиля.	Заменить предохранитель постоянного тока в бортовой сети автомобиля. Обратитесь к инструкции по эксплуатации автомобиля.
На дисплее отображается сообщение об ошибке (например, «Err1»), и прибор не охлаждает.	Внутренний сбой отключил прибор.	Ремонт разрешается выполнять только авторизованному сервисному центру.

7.1 Крышка сдвинута мимо встроенного упора (только для CFF 35, CFF 45)

Если крышка была сдвинута мимо встроенного упора (рис. 15, стр. 12):

▶ Поддержите крышку одной рукой (A).
▶ Удерживайте защелку другой рукой (В).

ОСТОРОЖНО! Опасность для здоровья

Несоблюдение этого предостережения может привести к травме легкой или средней степени тяжести.

Закрывая крышку, следите за положением большого пальца.

ВНИМАНИЕ! Риск повреждения

Несоблюдение этого указания может привести к поломке крышки.

Закройте крышку как можно дальше, не зажимая большой палец и продолжая удерживать защелку, чтобы она не спомалась.
√ Крышка теперь должна быть примерно под показанным углом (рис. 15, стр. 12).
▶ Снимите руку с защелки (В) и продолжайте закрывать крышку до конца.

УКАЗАНИЕ

Петли могут выйти из правильного положения во время заключительного действия по закрытию. Установите крышку на место следующим образом:

• Используйте защелки с обеих сторон крышки одновременно.
• Поднимите и установите крышку на место.

8 Гарантия

Действителен установленный законом срок гарантии. Если продукт неисправен, обратитесь в торговую организацию или представительство изготовителя в вашей стране (см. dometic.com/dealer).

При обращении по вопросам ремонта или гарантийного обслуживания необходимо также предоставить следующую информацию:

• копию счета с датой покупки
- причину претензии или описание неисправности

Учтите, что самостоятельно выполненный или непрофессиональный ремонт могут иметь последствия для безопасности и привести к аннулированию гарантии.

9 у т и л и з а ц

Переработка изделий с несъемными батареями, аккумуляторами и источниками света

Если в изделии содержатся несъемные батареи, аккумуляторы и источники света, извлекать их перед утилизацией не нужно.
Если вы окончательно выводите изделие из эксплуатации, получите информацию в ближайшем центре по вторичной переработке или в торговой сети о соответствующих предписаниях по утилизации.
Изделие может быть утилизировано бесплатно.

Переработка упаковочного материала

По возможности, выкидывайте упаковочный материал в мусор, подлежащий вторичной переработке.

10 Технические характеристики

Дополнительную информацию о продукте можно получить, отсканировав QR-код на наклейке для маркировки энергоэффективности на изделии или на сайте eprel.ec.europa.eu.

	CFF12 CFF20	CFF35
Общий объем: 13 л 21 л 34 л
Подводимое напряжение:	12/24 В===100–240 В~
Номинальный ток:	12 В===: 6 А24 В===: 3,3 А240 В~: 0,35 А	12 В===: 6,5 А24 В===: 3,4 А240 В~: 0,38 А	12 В===: 7,8 А24 В===: 3,5 А240 В~: 0,4 А
Холодопроизводительность:	от +20 до -18 °C (от +68 до 0 °F)
Климатический класс:	N, T
Температура окружающей среды:	От +16 до +43 °C (от +60 до +110 °F)
Хладагент: R134а
Количество хладагента:	26 г 28 г 34 гCFF12	CFF20	CFF35
CO_2 -эквивалент: 0,0	37 т 0,040 т 0,049 т
Потенциал глобального потепления (GWP):	1430
Акустическая эмиссия:	44 дБ (A) 48 дБ (A) 45 дБ (A)
Размеры(Ш × В × Г)(с ручками):(Ш × В × Г) (безручек):	–235 × 380 × 562 мм	283 × 430 × 660 мм283 × 430 × 533 мм	715 × 407 × 398 мм590 × 500 × 443 мм
Вес: 9,4 кг 10,5 кг 17	2 кг

	CFF45 CFF70DZ
Общий объем:	44 л	70 л (30 л/40 л)
Подводимое напряжение: 12/24 В=100-240 В~
Номинальный ток: 12 В=8,6 А24 В=3,8 А240 В~: 0,41 А		12 В=9,0 А24 В=4,0 А240 В~: 0,34 А
Холодопроизводительность:	от +20 до -18 °C (от +68 до 0 °F)
Климатический класс:	N, T
Температура окружающей среды:	От +16 до +43 °C (от +60 до +110 °F)
Хладагент:	R134a
Количество хладагента:	43 г	34 г
CO_2 -эквивалент:	0,061 т	0,049 т
Потенциал глобального потепления (GWP):	1430
Акустическая эмиссия:	47 дБ (A)	48 дБ (A)
Размеры(Ш × В × Г) (с ручками):(Ш × В × Г) (без ручек):	715 × 475 × 398 мм	914 × 500 × 443 мм
	590 × 475 × 398 мм	785 × 500 × 443 мм
Вес: 18,6 кг 26,0 кг

УКАЗАНИЕ

Устройство не обеспечивает минимальную температуру, если температура окружающей среды превышает +32 °C (+90 °F).

Соответствие:

CE UK CA

Это изделие содержит фторированные парниковые газы.

Холодильный агрегат герметичен.
