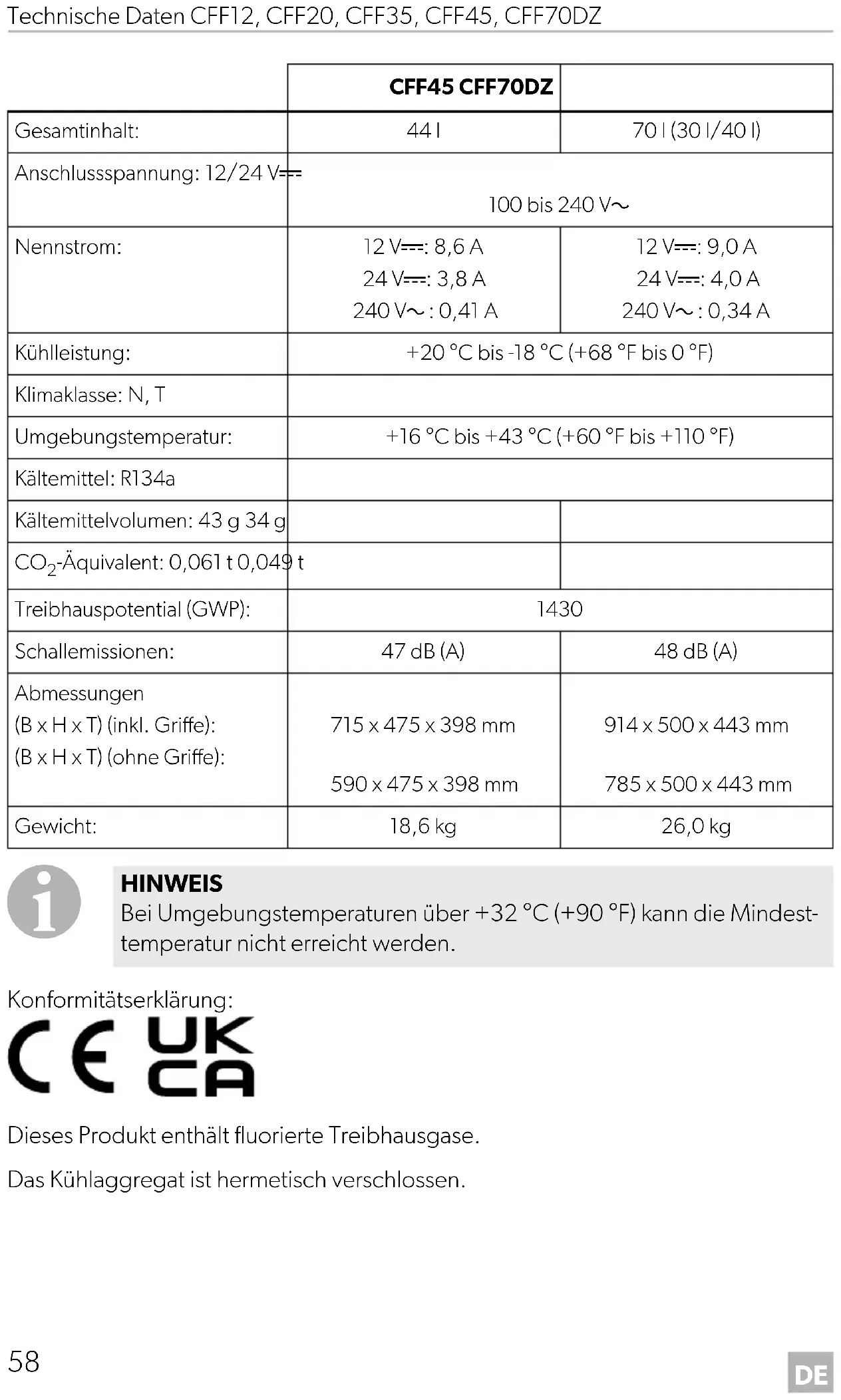

| Marque | Dometic |
| Modèle | CFF45 |
| Type de produit | Réfrigérateur mobile à compresseur |
| Volume total | 44 litres |
| Dimensions (L x l x H) avec poignées | 715 x 398 x 475 mm |
| Dimensions (L x l x H) sans poignées | 590 x 398 x 475 mm |
| Poids | 18,6 kg |
| Alimentation électrique | 12/24 V – et 100–240 V ~ |
| Courant nominal (12 V) | 8,6 A |
| Courant nominal (24 V) | 3,8 A |
| Courant nominal (240 V~) | 0,41 A |
| Puissance frigorifique | +20 °C à -18 °C |
| Classe climatique | N, T (ambiante +16 °C à +43 °C) |
| Fluide frigorigène | R134a, 43 g (équivalent CO₂ 0,061 t) |
| Niveau sonore | 47 dB(A) |
| Affichage | Écran LED avec température en °C/°F, réglage de luminosité (3 niveaux) |
| Protecteur de batterie | 3 niveaux (LOW/MED/HIGH) avec tensions d'arrêt et de redémarrage |
| Fonctions principales | Réfrigération par compresseur, commutation automatique CA/CC, poignées de transport amovibles, panier amovible, couvercle verrouillable avec arrêt |
| Nettoyage et entretien | Nettoyer à l'intérieur et à l'extérieur avec un chiffon humide ; dégivrer dès formation de givre ; ne pas immerger |
| Sécurité | Protection contre les inversions de polarité, fusibles CA et CC, arrêt automatique en cas de surchauffe ou basse tension |
| Pièces détachées et réparabilité | Fusibles remplaçables (CA : 4 A/250 V, CC : 10 A lame) ; lampe et compresseur par service agréé |
| Informations générales | Notice disponible en plusieurs langues ; garantie légale ; recyclage via centre approprié |
FOIRE AUX QUESTIONS - CFF45 DOMETIC
Questions des utilisateurs sur CFF45 DOMETIC
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Frigo au format PDF gratuitement ! Retrouvez votre notice CFF45 - DOMETIC et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil CFF45 de la marque DOMETIC.
MODE D'EMPLOI CFF45 DOMETIC
Appareil de réfrigération mobile
Notice d'utilisation...59
Veuillez lire et suivre attentivement l'ensemble des instructions, directives et avertissements figurant dans ce manuel afin d'installer, d'utiliser et d'entretenir le produit correctement à tout moment. Ces instructions DOIVENT rester avec le produit.
En utilisant ce produit, vous confirmez expressément avoir lu attentivement l'ensemble des instructions, directives et avertissements et que vous comprenez et acceptez de respecter les modalités et conditions énoncées dans le présent document. Vous acceptez d'utiliser ce produit uniquement pour l'usage et l'application prévus et conformément aux instructions, directives et avertissements figurant dans le présent manuel, ainsi qu'à toutes les lois et réglementations applicables. En cas de non-respect des instructions et avertissements figurant dans ce manuel, vous risquez de vous blesser ou de blesser d'autres personnes, d'endommager votre produit ou d'endommager d'autres biens à proximité. Le présent manuel produit, y compris les instructions, directives et avertissements, ainsi que la documentation associée peuvent faire l'objet de modifications et de mises à jour. Pour obtenir des informations actualisées sur le produit, veuillez consulter le site documents.dometic.com.
Sommaire
1 Signification des symboles 59
2 Consignes de sécurité 60
3 Contenu de la livraison 63
4 Usage conforme 63
5 Utilisation... 66
6 Nettoyage et maintenance. 76
7 Dépannage 77
8 Garantie 79
9 Mise au rebut. 79
10 Caractéristiques techniques 80
DANGER!
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, entraînera des blessures graves, voire mortelles.
Avertissement!
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures graves, voire mortelles.
Attention!
Consignes de sécurité : indiquent une situation dangereuse qui, si elle n'est pas évitée, est susceptible d'entraîner des blessures légères ou de gravité modérée.
indiquent une situation dangereuse qui, si elle n'est pas évitée, peut entraîner des dommages matériels.
Remarque
Informations complémentaires sur l'utilisation de ce produit.
Risque d'électrocution
- Sur les bateaux : veillez à ce que votre alimentation électrique soit sécurisée par un disjoncteur différentiel si l'appareil est branché sur le secteur.
- Ne touchez jamais les câbles dénudés à mains nues. Cela est surtout valable en cas de fonctionnement sur secteur.
- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.
Risque d'électrocution
- Si le dispositif de réfrigération présente des dégâts visibles, ne le mettez pas en service.
- Si le câble d'alimentation de ce dispositif de refroidissement est endommagé, il doit être remplacé pour éviter tout danger.
- Seul un personnel qualifié est habilité à effectuer des réparations sur le dispositif de réfrigération. Des réparations inadéquates peuvent engendrer des risques considérables.
- Branchez l'appareil sur des prises permettant un raccordement approprié, en particulier lorsque l'appareil doit être relié à la terre.
Risque d'incendie
- Veillez à ne pas coincer ni endommager le cordon d'alimentation lors de la mise en place de l'appareil.
- Ne placez pas de multiprises portables ou de blocs d'alimentation portables à l'arrière de l'appareil.
- Dégagez les ouvertures d'aération sur le bâti de l'appareil ou dans les éléments encastrés.
- N'exploitez aucun objet mécanique ou tout autre moyen pour accélérer le processus de dégivrage, sauf si le fabricant le recommande.
- N'endommagez pas le circuit frigorifique.
Risques pour la santé
- Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites ou un manque d'expérience et de connaissances, s'ils sont sous surveillance ou ont reçu des instructions sur l'utilisation de l'appareil en toute sécurité et comprennent les risques impliqués.
- Les enfants ne doivent pas jouer avec cet appareil.
- Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.
- Les enfants âgés de 3 à 8 ans peuvent charger et décharger les appareils de réfrigération.
Risque d'explosion
- Ne stockez aucune substance explosive comme p. ex. des aérosols contenant un agent propulseur inflammable dans le dispositif de réfrigération.
Risque d'électrocution
- Coupez l'alimentation en courant du dispositif de réfrigération
- avant tout nettoyage et entretien
- après chaque utilisation
Risques pour la santé
Pour éviter la contamination des aliments, veuillez respecter les instructions suivantes :
- Veuillez vérifier si la puissance frigorifique de l'appareil correspond à la température de conservation recommandée pour les aliments ou les médicaments que vous souhaitez conserver au frais.
- Les aliments doivent être conservés dans leur emballage d'origine ou dans des récipients appropriés.
- Une ouverture prolongée de l'appareil de réfrigération peut entraîner une augmentation significative de la température dans les compartiments de l'appareil.
- Nettoyez régulièrement les surfaces qui entrent en contact avec les aliments, ainsi que les systèmes de drainage accessibles.
- Si l'appareil est laissé vide pendant une longue période :
- Éteignez l'appareil.
- Dégivrez l'appareil.
- Nettoyez et séchez l'appareil.
- Laissez le couvercle ouvert pour éviter que des moisissures ne se développent dans l'appareil.
Avis ! risque d'endommagement
- Vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.
- Raccordez le dispositif de réfrigération uniquement comme indiqué ci-dessous :
– Raccordez le câble de raccordement au courant continu à l'alimentation en courant continu du véhicule
- ou avec le câble de raccordement CA à une alimentation CA
- Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.
- l'appareil de réfrigération et les autres appareils électriques de la batterie avant de raccorder un chargeur rapide.
- -le ou éteignez-le lorsque vous éteignez le moteur. Dans le cas contraire, il se pourrait que la batterie se décharge.
- L'appareil de réfrigération n'est pas adapté pour le transport des matières caustiques ou contenant des solvants.
- L'isolation du dispositif de réfrigération contient des gaz inflammables et nécessite des procédures d'élimination spéciales. À la fin de son cycle de vie, remettez le dispositif de réfrigération à un centre de recyclage approprié.
- N'exploitez pas d'appareils électriques dans le réfrigérateur, sauf s'ils sont recommandés par le fabricant pour cet usage.
- Ne montez pas le dispositif de réfrigération près de flammes nues ou d'autres sources de chaleur (chauffage, fours à gaz, etc.).
Risque de surchauffe !
En toutes circonstances, maintenir une zone de ventilation de 50 mm minimum autour du dispositif de réfrigération. Cette zone de ventilation doit rester libre de tout objet susceptible de réduire le flux d'air acheminé vers les composants réfrigérants.
Ne placez pas le dispositif de réfrigération dans des zones ou à l'intérieur de boîtiers clos dans lesquels l'air ne peut circuler ou trop peu.
- Assurez-vous que les ouvertures d'aération ne sont pas recouvertes.
- Ne remplissez pas le bac intérieur de substances liquides ou de glace.
- Ne plongez jamais le dispositif de réfrigération dans l'eau.
- Tenez le dispositif de réfrigération et les câbles à l'abri de la chaleur et de l'humidité.
- L'appareil ne doit pas être exposé à la pluie.
3 Contenu de la livraison
| Élément dans fig. 1, page 3 | Quantité Description | |
| 11 Glacière | ||
| 21 Câble de raccordement au courant continu | ||
| 31 Câble de raccordement au courant alternatif | ||
| 4 | 2 | CFF 20, CFF 35, CFF 45, CFF 70DZ uniquement :Kit de poignée de transport, composé de :• 4 supports• 2 po i g n é e s• 8 vis de fixation• 1 clé Allen |
| 51 CFF 12 uniquement : Sangle d’épaule | ||
| -1 Manuel d’utilisation | ||
4 Usage con
L'appareil de réfrigération est conçu pour la réfrigération d'aliments. L'appareil de réfrigération peut être utilisé dans des véhicules ou sur des bateaux.
L'appareil de réfrigération est conçu pour fonctionner sur une alimentation électrique de bord en courant continu d'un véhicule ou d'un bateau, d'une batterie auxiliaire en courant continu ou d'une alimentation électrique en courant alternatif.
L'appareil de réfrigération est conçu pour le camping.
L'appareil de réfrigération est destiné à être utilisé dans des applications domestiques et similaires, telles que
- les réfectoires destinés au personnel des magasins, des bureaux et autres environnements de travail
- les maisons d'hôtes
- les clients des hôtels, motels et autres environnements de type résidentiel
- les gîtes et environnements similaires
- la restauration et les applications similaires non liées à la vente au détail
Ce produit convient uniquement à l'usage et à l'application prévus, conformément aux présentes instructions.
Ce manuel fournit les informations nécessaires à l'installation et/ou à l'utilisation correcte du produit. Une installation, une utilisation ou un entretien inappropriés entraînera des performances insatisfaisantes et une éventuelle défaillance.
Le fabricant décline toute responsabilité en cas de blessure ou de dégâts sur le produit résultant :
- D'un montage ou d'un raccordement incorrect, y compris d'une surtension
- D'un entretien inadapté ou de l'utilisation de pièces de rechange autres que les pièces de rechange d'origine fournies par le fabricant
- De modifications apportées au produit sans autorisation explicite du fabricant • D'usages différents de ceux décrits dans ce manuel
Dometic se réserve le droit de modifier l'apparence et les spécifications produit.
Description du fonctionnement
La réfrigération est assurée par un circuit frigorifique à compresseur qui nécessite peu d'entretien. L'isolation forte et le puissant compresseur assurent un refroidissement particulièrement rapide.
La glacière convient pour une utilisation mobile.
La glacière supporte pendant une courte durée d'être inclinée à 30°, par exemple sur les bateaux.
4.1 Étendue des fonctions
- Bloc d'alimentation avec raccordement prioritaire pour raccordement sur une alimentation électrique CA
- Protecteur de batterie à trois niveaux pour protéger la batterie du véhicule. S'éteint automatiquement lorsque la tension de la batterie est faible.
- Écran avec affichage de la température en °C et °F
- Réglage de la température : Avec deux touches par pas de 1 °C (et de 2 °F)
- Écran avec fonction de tamisage à 3 niveaux de luminosité
- Porte-gobelet amovible (CFF 12 uniquement)
- Élément panier amovible (CFF 35, CFF 45, CFF 70DZ uniquement)
- Poignées de transport amovibles (CFF 20, CFF 35, CFF 45, CFF 70DZ uniquement)
4.2 Éléments de commande et d'affichage
Loquets du couvercle (fig. 2, page 4)
Panneau de commande (fig. 3, page 5)
| Élément | Description Explication | |
| 1 | ONARRÊT | Permet de mettre en marche ou d'arrêter la glacière en appuyant une à deux secondes sur la touche |
| 2 | POWER « ⏻» | Indication d'état |
| La LED s'allume en vert : Le compresseur est en marche | ||
| La LED s'allume en orange : Le compresseur est arrêté | ||
| La LED clignote en orange : Affichage éteint automatiquement en raison de la faible tension de la batterie | ||
| 3 | ERREUR | La LED clignote en rouge : L'appareil est allumé mais n'est pas prêt à fonctionner |
| 4 – | Écran, affiche les valeursCFF70DZ uniquement : un affichage par zone | |
Élément description explication
5 SET Sélectionne le mode de saisie
- Réglage de la température – Affichage en Celsius ou Fahrenheit
- Réglage du protecteur de batterie – Réglage de la luminosité de l'écran
6 DOWN – Une pression sur cette touche diminue la valeur de saisie
7 UP + Une pression sur cette touche augmente la valeur de saisie
CFF 70DZ uniquement : Indication d'état : La LED s'allume en bleu lorsque le compartiment est en cours de refroidissement
Élément description
1 Prise de raccordement de l'alimentation en tension alternative 2 Porte-fusible CA 3 Couvercle de fusible CC 4 Prise de raccordement de l'alimentation en tension continue
5 Utilisation
Pour éviter de gâcher des aliments, notez les éléments suivants :
- Évitez autant que possible les variations de température. Ouvrez l'appareil de réfrigération uniquement lorsque c'est nécessaire et le moins longtemps possible. Entreposez les aliments de sorte que l'air puisse circuler librement entre eux.
- Ajustez la température en fonction de la quantité et de la nature des aliments.
- Les aliments peuvent facilement absorber ou dégager des odeurs. Entreposez toujours les aliments dans des conteneurs/bouteilles couverts ou fermés.
Remarque
Avant de mettre en service votre nouvelle glacière, vous devez, pour des raisons d'hygiène, la nettoyer à l'intérieur et à l'extérieur à l'aide d'un tissu humide (voir aussi chapitre « Nettoyage et maintenance », page 76).
Installer les poignées (CFF 20, CFF 35, CFF 45, CFF 70DZ uniquement) (fig. 5, page 6)
Les poignées sont fournies non assemblées. Si vous souhaitez fixer les poignées, procédez comme suit :
- Montez une poignée en assemblant deux supports (1) et une poignée (2).
- Fixez les supports en vissant les vis fournies dans les trous prévus.
Inversion du sens d'ouverture du couvercle
▶ CFF 70DZ : Pour inverser l'ouverture du couvercle, procédez comme indiqué (fig. 6, page 7).
Ouverture ou retrait du couvercle (fig. 7, page 8)
▶ Pour ouvrir le couvercle, déverrouillez (A).
CFF 35, CFF 45 : Le couvercle peut être ouvert des deux côtés.
▶ CFF 35, CFF 45 : Pour retirer le couvercle, déverrouillez les deux côtés en même temps (B).
CFF 12, CFF 20, CFF 70DZ : Pour retirer le couvercle, poussez le couvercle au-delà de la position d'arrêt (B).
Position d'arrêt du couvercle (fig. 8, page 9)
Le couvercle possède une position d'arrêt intégrée (A). Ne forcez pas sur le couvercle pour l'amener au-delà de cette butée (B).
Avis ! risque d'endommagement
CFF 35, CFF 45 : Si vous avez trop forcé sur le couvercle, suivez les étapes décrites dans le chapitre « Couvercle au-delà de sa position d'arrêt intégrée (CFF 35, CFF 45 uniquement) », page 78.
Retrait du porte-gobelet (CFF 12) (fig. 9, page 9)
Soulevez le porte-gobelet pour dévoiler un compartiment de stockage pratique.
Avis ! risque d'endommagement
En cas de retrait du panier avec le couvercle ouvert, cela peut rayer le couvercle et déformer le panier. Nous vous recommandons de retirer le couvercle avant d'enlever le panier.
Sélection des unités de température
Les unités de température peuvent être commutées entre Celsius et Fahrenheit de la manière suivante :
- Mettez la glacière en marche.
- 5, page 5). CFF 70DZ : Appuyez trois fois sur la touche « SET » (fig. 35, page 5).
- Sélectionnez Celsius ou Fahrenheit à l'aide des touches « UP + » (fig. 3 7, page 5) ou « DOWN - » (fig. 3 6, page 5).
L'écran affiche l'unité de température sélectionnée pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
5.2 Économie d'énergie
- Choisissez un emplacement bien aéré et à l'abri du soleil.
- Laissez refroidir les aliments chauds avant de les placer dans l'appareil de réfrigération.
- N'ouvrez pas le dispositif de réfrigération plus souvent que nécessaire.
- Ne laissez pas l'appareil de réfrigération ouvert plus longtemps que nécessaire.
- Si la glacière est équipée d'un bac : Pour une consommation d'énergie optimale, positionnez le bac conformément à sa position à la livraison.
- Vérifiez régulièrement que le joint de la porte est correctement positionné.
- Dégivrez la glacière dès qu'une couche de glace s'est formée.
- Évitez les basses températures inutiles.
Raccordement à une batterie (véhicule ou bateau)
La glacière peut être raccordée à une alimentation 12 V ou 24 V.
Avis ! risque d'endommagement
Débranchez la glacière et les autres consommateurs d'énergie de la batterie avant de recharger la batterie avec un chargeur rapide.
Les surtensions peuvent endommager les composants électroniques de l'appareil.
Pour des raisons de sécurité, la glacière est équipée d'un système électronique pour empêcher l'inversion de polarité. Cela protège la glacière contre un court-circuit lors de la connexion à une batterie.
Avis ! risque d'endommagement
Pour la protection de l'appareil, le câble CC fourni comprend un fusible à l'intérieur de la fiche. Ne retirez pas la fiche CC protégée par fusible. Utilisez uniquement le câble de raccordement CC fourni.
- Branchez le câble de raccordement au courant continu (fig. 1 2, page 3) dans la prise de tension CC de la glacière (fig. 4 4, page 5).
- Branchez le câble de raccordement à la prise de sortie CC.
DANGER ! Risque d'électrocution
Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles.
- Ne vous approchez pas de fiches ou de commutateurs lorsque vous avez les mains mouillées ou les pieds dans l'eau.
- Si vous raccordez votre glacière à un réseau alternatif à bord d'un bateau, vous devez dans tous les cas brancher un disjoncteur différentiel entre le réseau alternatif et la glacière. Veuillez vous renseigner auprès d'un spécialiste.
Les glacières sont équipées d'un bloc d'alimentation intégré à tensions multiples avec raccordement prioritaire pour branchement sur une tension alternative. Le raccordement prioritaire permet de passer directement en fonctionnement sur courant alternatif quand l'appareil est raccordé à un réseau de courant alternatif, même si le câble de raccordement au courant continu est encore branché.
Lors de la commutation entre l'alimentation secteur et l'alimentation de la batterie, la LED rouge peut s'allumer brièvement.
- Branchez le câble de raccordement au courant alternatif (fig. 1 3, page 3) dans la prise de tension CA de la glacière (fig. 4 1, page 5).
- Branchez le câble de raccordement à la prise de sortie CA.
5.4 Utilisation du protecteur de batterie
Le conteneur réfrigérant est équipé d'un protecteur de batterie à plusieurs niveaux qui protège la batterie de votre véhicule, afin d'éviter une décharge profonde lorsqu'il est raccordé au réseau en courant CC.
Si la glacière est mise en marche alors que l'allumage du véhicule est éteint, elle s'arrête automatiquement dès que la tension d'alimentation descend en dessous d'une valeur prédéfinie. La glacière se remet en marche dès que la batterie est rechargée et que la tension de rallumage est atteinte.
Avis ! risque d'endommagement
En cas d'extinction par le protecteur de batterie, la batterie n'est plus complètement chargée. Évitez les démarrages répétés ou l'utilisation de consommateurs d'énergie sans phases de charge plus longues. Veillez à recharger la batterie.
En mode « HIGH », le protecteur de batterie se met en marche plus rapidement qu'en mode « LOW » ou « MED » (voir tableau suivant).
| Mode protecteur de batterie | LOW | MED | HIGH |
| Tension d’arrêt à 12 V | 10,1 V | 11,2 V | 11,8 V |
| Tension de redémarrage à 12 V | 11,4 V | 12,2 V | 12,6 V |
| Tension d’arrêt à 24 V | 21,5 V | 24,1 V | 24,6 V |
| Tension de redémarrage à 24 V | 23,0 V | 25,3 V | 26,2 V |
Le protecteur de batterie peut être sélectionné comme suit :
- Mettez la glacière en marche.
- Appuyez sur la touche « SET » (fig. 3 5, page 5):
- CFF 12, CFF 20, CFF 35, CFF 45 : Trois fois.
- CFF 70DZ : Quatre fois.
- Sélectionnez le mode du protecteur de batterie à l'aide des touches « UP + » (fig. 3 7, page 5) ou « DOWN - » (fig. 3 6, page 5).
√ L'écran indique : Lo (LOW), ΠEd (MED), Hi (HIGH)
√ L'écran affiche le mode sélectionné pendant quelques secondes. L'écran clignote plusieurs fois avant de revenir à l'affichage de la température actuelle.
Remarque
Lorsque la glacière est alimentée par la batterie de démarrage, réglez le protecteur de batterie sur le mode « HIGH ». Si la glacière est raccordée à une batterie d'alimentation, le mode « LOW » suffit.
Avis ! risque de surchauffe
Garantissez en permanence une ventilation suffisante pour que la chaleur générée pendant le fonctionnement puisse se dissiper. Assurez-vous que les fentes d'aération ne sont pas recouvertes. Veillez à ce que l'appareil se trouve à une distance suffisante des murs ou des objets, de sorte que l'air puisse circuler.
- Placez la glacière sur une surface stable.
Veillez à ce que les fentes d'aération ne soient pas recouvertes, afin que l'air chaud puisse bien s'évacuer. Nous vous recommandons de maintenir une distance d'au moins 50 mm autour des ouvertures d'aération.
Avis ! risque d'endommagement
Montez la glacière, comme indiqué sur l'illustration (fig. 1, page 3). Si la glacière est utilisée dans une autre position, l'appareil risque d'être endommagé.
- Raccordez la glacière (voir chapitre « Raccordement de la glacière », page 68).
Avis ! risque de températures trop basses
Veillez à ne déposer dans la glacière que des objets ou des aliments qui peuvent être réfrigérés à la température sélectionnée.
- Appuyez pendant une à deux secondes sur la touche « ON/OFF » (fig. 3 1, page 5).
La LED « ⏻ » s'allume (fig. 3 2, page 5). L'écran (fig. 3 4, page 5) s'allume et indique la température actuelle. La glacière commence par la réfrigération du compartiment intérieur.
Remarque
Lorsque vous utilisez la batterie, l'écran s'éteint automatiquement si la tension de la batterie est faible. La LED « ⏻ » clignote en orange.
Verrouillage du couvercle de la glacière
- Fermez le couvercle.
- Abaissez le verrouillage (fig. 2, page 4) jusqu'à ce qu'il s'enclenche de manière audible.
Remarque
CFF 35, CFF 45 : Au moment de verrouiller le couvercle, assurez-vous que les deux étriers latéraux sont entièrement enclenchés afin de garantir une bonne étanchéité au niveau du couvercle. Il se peut que l'un des deux loquets s'engage un peu avant l'autre.
Si le couvercle n'est pas fermé de manière égale des deux côtés, appuyez-dessus jusqu'à entendre un second clic.
5.6 Fixation de la glacière pendant le transport (CFF 12)
Pour le transport de la glacière dans un véhicule, vous pouvez fixer l'appareil avec la ceinture de sécurité ou avec des tendeurs pour bagages pour la maintenir en place.
Avertissement !
Veillez à ce que la glacière soit correctement fixée. Sinon, elle pourrait se déplacer et causer de graves blessures aux passagers en cas de freinage brusque.
Fixation de la glacière à l'aide d'une ceinture de sécurité
▶ Procédez comme indiqué (fig. 12, page 11).
Fixation avec des tendeurs pour bagages
▶ Procédez comme indiqué (fig. 13, page 11).
5.7 Réglage de la température
- Appuyez une fois sur la touche « SET » (fig. 3 5, page 5).
- Sélectionnez la température de refroidissement à l'aide des touches « UP + » (fig. 3 7, page 5) et « DOWN - » (fig. 3 6, page 5).
L'écran affiche la température de réfrigération pendant quelques secondes. L'affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.
CFF 70DZ
- Appuyez sur la touche « SET » (fig. 3 5, page 5) :
- une fois pour le grand compartiment – deux fois pour le petit compartiment
L'affichage du compartiment choisi clignote.
- Sélectionnez la température de refroidissement à l'aide des touches « UP + » (fig. 3 7, page 5) et « DOWN - » (fig. 3 6, page 5).
Chaque compartiment peut être réglé pour fonctionner comme un réfrigérateur ou un compartiment de congélation.
L'affichage du compartiment choisi indique la température de réfrigération pendant quelques secondes. L'affichage clignote plusieurs fois, puis la température actuelle est à nouveau affichée.
5.8 Mise en marche ou à l'arrêt d'un compartiment (CFF 70DZ)
Si un seul compartiment est nécessaire, l'autre peut être arrêté pour économiser de l'énergie.
Arrêt d'un compartiment
Si l'affichage du compartiment indique une température, vous pouvez arrêter le compartiment comme suit :
- Appuyez sur la touche « SET » (fig. 3 5, page 5):
- une fois pour le grand compartiment – deux fois pour le petit compartiment
√ L'affichage du compartiment correspondant clignote. 2. Appuyez sur le bouton « ON/OFF » (fig. 3 1, page 5). √ « OFF » clignote pendant cinq secondes sur l'affichage du compartiment de refroidissement concerné, puis « OFF » est affiché.
Mise en marche d'un compartiment
Si l'affichage du compartiment indique « OFF », vous pouvez mettre le compartiment en marche comme suit :
- Appuyez sur la touche « SET » (fig. 3 5, page 5):
- une fois pour le grand compartiment – deux fois pour le petit compartiment
√ L'affichage du compartiment correspondant clignote. 2. Appuyez sur le bouton « ON/OFF » (fig. 3 1, page 5). √ L'écran affiche la température de réfrigération pendant quelques secondes. L'affichage clignote plusieurs fois, puis la température actuelle est affichée.
5.9 Réglage de la luminosité de l'écran
La luminosité de l'écran peut s'adapter à une luminosité ambiante faible. Pour effectuer le réglage, procédez de la manière suivante :
- Mettez la glacière en marche.
- Appuyez sur la touche « SET » (fig. 3 5, page 5) :
- CFF 12, CFF 20, CFF 35, CFF 45 : Quatre fois.
- CFF 70DZ : Cinq fois.
- Sélectionnez la luminosité de l'écran à l'aide des touches « UP + » (fig. 3 7, page 5) ou « DOWN - » (fig. 3 6, page 5).
L'écran indique : d0 (par défaut), d1 (moyenne), d2 (sombre) L'écran affiche le mode de fonctionnement réglé pendant plusieurs secondes. L'écran clignote deux fois avant de revenir à l'affichage de la température actuelle.
Remarque
- Le réglage d'usine de la luminosité de l'écran est d0 (par défaut).
- En cas de dysfonctionnement, la luminosité bascule automatiquement sur d0 (par défaut). Une fois la panne éliminée, la luminosité réglée est réactivée.
5.10 Extinction de la glacière
- Videz l'appareil de réfrigération.
- Éteignez la glacière.
- Débranchez le câble de raccordement.
Lorsque vous ne voulez pas utiliser la glacière pendant une période prolongée :
▶ Laissez le couvercle légèrement ouvert. Vous évitez ainsi la formation d'odeurs.
5.11 Dégivrage de la glacière
L'humidité de l'air peut se condenser sous forme de givre au niveau de l'évaporateur ou à l'intérieur de la glacière. Cela diminue la puissance frigorifique.
Avis ! risque d'endommagement
N'utilisez jamais d'outils durs ou pointus pour enlever la glace ou pour décoincer les objets pris dans la glace.
Procédez de la manière suivante pour dégivrer la glacière :
- Sortez le contenu de la glacière.
- Placez les aliments éventuellement dans un autre réfrigérateur pour qu'ils restent froids.
- Éteignez l'appareil.
- Laissez le couvercle ouvert.
- Essuyez l'eau de dégivrage.
DANGER ! Risque d'électrocution
Le non-respect de cette mise en garde entraînera des blessures graves, voire mortelles.
Débranchez l'alimentation électrique et le câble de raccordement avant de remplacer le fusible de l'appareil.
- Débranchez l'alimentation électrique de l'appareil.
- Retirez le câble de raccordement.
- Retirez le porte-fusible (fig. 4 2, page 5) en faisant par exemple levier avec un tournevis.
- Remplacez le fusible en verre défectueux par un nouveau fusible de même valeur (4 A, 250 V).
- Remplacez le porte-fusible dans le boîtier, en appuyant dessus.
- Raccordez de nouveau l'alimentation électrique de l'appareil.
5.13 Remplacement du fusible CC de l'appareil
- Débranchez l'alimentation électrique de l'appareil.
- Retirez le couvercle du fusible (fig. 4 3, page 5) pour accéder au fusible.
- Retournez le couvercle du fusible et utilisez le crochet pour retirer le fusible.
- Remplacez le fusible défectueux par un fusible neuf de même type et de même caractéristique (fusible lame standard automobile, 10 A).
- Remettez le couvercle du fusible en place.
- Raccordez de nouveau l'alimentation électrique de l'appareil.
5.14 Remplacement du fusible de la fiche CC
▶ Remplacez le fusible de la fiche CC, comme indiqué dans fig. 14, page 12.
Avis ! risque d'endommagement
La lampe doit uniquement être remplacée par le fabricant, un agent de service ou toute autre personne de qualification similaire afin d'éviter tout danger.
Avertissement ! risque d'électrocution
Le non-respect de ces mises en garde peut entraîner des blessures graves, voire mortelles.
Avant toute opération de nettoyage ou d'entretien de l'appareil, veillez à débrancher celui-ci du secteur.
Avis ! risque d'endommagement
- Ne nettoyez jamais l'appareil de réfrigération à l'eau courante et ne le plongez pas non plus dans l'eau.
- N'utilisez ni détergents abrasifs, ni objets durs pour le nettoyage, ceux-ci pouvant endommager l'appareil de réfrigération.
Nettoyez l'appareil à l'intérieur et à l'extérieur de temps en temps avec un chiffon humide.
Assurez-vous que les ouvertures d'aération et de ventilation de l'appareil ne sont pas encombrées de saletés ou de poussières, pour que la chaleur générée par le fonctionnement soit évacuée et que l'appareil ne soit pas endommagé.
7 Dépannage
Problème Cause possible Solution
| L'appareil ne fonctionne pas, la LED n'est pas allumée. | La prise de courant connectée n'est pas sous tension. | Branchement sur une prise de courant continu : Dans la plupart des véhicules, l'allumage doit être allumé avant que l'alimentation soit fournie à la prise CC. Branchement sur une prise de courant alternatif : Essayez une autre prise. |
| L'un des fusibles de l'appareil est défectueux. | Remplacez le fusible défectueux, voir chapitre « Remplacement du fusible CA », page 75 ou chapitre « Remplacement du fusible CC de l'appareil », page 76. | |
| L'adaptateur CA intégré est défectueux. | La réparation doit être effectuée uniquement par un service après-vente agréé. | |
| L'appareil ne réfrigère pas (le connecteur est branché, la LED « POWER » est allu-mée). | Compresseur défectueux. | La réparation doit être effectuée uniquement par un service après-vente agréé. |
| L'appareil ne réfrigère pas (le connecteur est branché, la LED « POWER » clignote en orange, l'écran est éteint). | Le réglage du protecteur de batterie est trop élevé. | Sélectionnez un réglage plus faible. |
| La tension de la batterie est insuffisante. | Contrôlez la batterie et chargez-la si nécessaire. |
Problème Cause possible Solution
| En cas d’utilisation sur la prise de courant continu :L’allumage est en marche, l’appareil ne fonctionne pas et la LED n’est pas allumée. | La prise de courant continu est sale. Cela entraîne un mauvais contact électrique. | Si le connecteur devient très chaud lorsqu’il est branché dans la prise de l’allume-cigare, c’est que la prise de l’allume-cigare doit être nettoyée ou que le connecteur n’est pas bien monté. |
| Le fusible de sécurité de la fiche CC a sauté. | Remplacez le fusible de la fiche CC, voir chapitre « Remplacement du fusible de la fiche CC », page 76. | |
| Le fusible CC de l’appa-reil a sauté. | Remplacez le fusible de l’appareil, voir chapitre « Remplacement du fusible CC de l’appareil », page 76. | |
| Le fusible du véhicule a grillé. | Remplacez le fusible de la prise CC du véhicule. Veuillez vous référer au manuel d’utilisation de votre véhicule. | |
| Un message d’erreur s’affiche (par ex. « Err1 ») et l’appareil ne réfrigère pas. | Un dysfonctionnement interne a arrêté l’appa-reil. | La réparation doit être effectuée uniquement par un service après-vente agréé. |
7.1 Couvercle au-delà de sa position d'arrêt intégrée (CFF 35, CFF 45 uniquement)
Si le couvercle a été forcé au-delà de sa position d'arrêt intégrée, procédez comme suit (fig. 15, page 12) :
▶ Soutenez le couvercle d'une main (A). ▶ Maintenez appuyé le loquet de l'autre main (B).
Attention ! risque pour la santé
Le non-respect de cette mise en garde peut entraîner des blessures légères ou de gravité modérée.
Faites attention de ne pas vous coincer le pouce à la fermeture du couvercle.
Avis ! risque d'endommagement
Le non-respect de cette mise en garde peut provoquer la cassure du couvercle.
▶ Fermez le couvercle autant que possible sans vous coincer le pouce, tout en maintenant appuyé le loquet pour éviter qu'il ne se casse. √ Le couvercle devrait maintenant être environ à l'angle indiqué (fig. 15, page 12). ▶ Retirez la main du loquet (B), et continuez à fermer le couvercle tout en l'accompagnant.
Remarque
Il se peut que les charnières sortent de leur position correcte durant l'action de fermeture finale. Repositionnez le couvercle de la manière suivante :
- Actionnez les loquets des deux côtés du couvercle simultanément.
- Soulevez et repositionnez le couvercle.
8 Garantie
La période de garantie légale s'applique. Si le produit est défectueux, contactez votre revendeur ou la filiale locale du fabricant (voir domestic.com/dealer).
Pour toutes réparations ou autres prestations de garantie, veuillez joindre au produit les documents suivants :
- Une copie de la facture avec la date d'achat
- Un motif de réclamation ou une description du dysfonctionnement
Notez que toute réparation effectuée par une personne non agréée peut présenter un risque de sécurité et annuler la garantie.
Recyclage des produits contenant des piles non remplaçables, des batteries ou des sources lumineuses rechargeables
Si le produit contie , vous n'avez pas besoin de les retirer avant de les mettre au rebut. Si vous souhaitez mettre le produit au rebut, contactez le centre de recyclage le plus proche ou votre revendeur spécialisé afin d'être informé des réglementations liées au traitement des déchets. ▶ Le produit peut être mis au rebut gratuitement.
Recyclage des emballages
Dans la mesure du possible, jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.
10 Caractéristiques techniques
Pour plus d'informations sur le produit, scannez le code QR figurant sur l'étiquette énergétique apposée sur celui-ci ou rendez-vous sur eprel.ec.europa.eu.
| CFF12 CFF20 | CFF35 | ||
| Volume total : | 13 l | 21 l | 34 l |
| Tension de raccordement : | 12/24 V---100/240 V~ | ||
| Courant nominal : 12 | V---: 6 A24 V---: 3,3 A240 V~: 0,35 A | 12 V---: 6,5 A24 V---: 3,4 A240 V~: 0,38 A | 12 V---: 7,8 A24 V---: 3,5 A240 V~: 0,4 A |
| Puissance frigorifique : | +20 °C à -18 °C (+68 °F à 0 °F) | ||
| Classe climatique : N, T | |||
| Température ambiante : | +16 °C à +43 °C (+60 °F à +110 °F) | ||
| Fluide frigorigène : | R134a | ||
| Volume de fluide frigorigène : | 26 g | 28 g | 34 g |
| Équivalent CO2: | 0,037 t | 0,040 t | 0,049 t |
| Potentiel de réchauffement global (PRG) : | 1 430 | ||
| Émissions sonores : | 44 dB (A) | 48 dB (A) | 45 dB (A) |
| Dimensions (L x h x p) (poignées comprises) :(L x h x p) (sans les poignées) : | -235 x 380 x 562 mm | 283 x 430 x 660 mm283 x 430 x 533 mm | 715 x 407 x 398 mm590 x 500 x 443 mm |
| Poids : | 9,4 kg | 10,5 kg | 17,2 kg |
| CFF45 CFF 70DZ | ||
| Volume total : | 44 l | 70 l (30 l/40 l) |
| Tension de raccordement : 12/24 V=100/240 V~ | ||
| Courant nominal : | 12 V=8,6 A24 V=3,8 A240 V=0,41 A | 12 V=9,0 A24 V=4,0 A240 V=0,34 A |
| Puissance frigorifique : | +20 °C à -18 °C (+68 °F à 0 °F) | |
| Classe climatique : N, T | ||
| Température ambiante : | +16 °C à +43 °C (+60 °F à +110 °F) | |
| Fluide frigorigène : R134a | ||
| Volume de fluide frigorigène : | 43 g 34 g | |
| Équivalent CO2: 0,061 t | 0,049 t | |
| Potentiel de réchauffement global (PRG) : | 1 430 | |
| Émissions sonores : | 47 dB (A) | 48 dB (A) |
| Dimensions(L x h x p) (poignées comprises) :(L x h x p) (sans les poignées) : | 715 x 475 x 398 mm590 x 475 x 398 mm | 914 x 500 x 443 mm785 x 500 x 443 mm |
| Poids : | 18,6 kg 26,0 kg | |
Remarque
Si la température ambiante est supérieure à + 32 °C (+ 90 °F), la température minimale ne peut être atteinte.
Conformité :
L'unité de refroidissement est hermétiquement fermée.
