Bordbar TB15 - Lednice DOMETIC - Bezplatný návod k obsluze

Typ výrobku	Termoelektrický chladič
Značka	Dometic
Model	Bordbar TB15
Referenční číslo	9600000489
Napájení	12 V (stejnosměrné) přes zásuvku zapalovače cigaret
Příkon	40 W
Hrubý objem	15 litrů
Hmotnost	5,2 kg
Chladicí výkon	Až 20 °C pod teplotu okolí
Topný výkon	Až 65 °C (vnitřní teplota)
Klimatická třída	N, T
Integrovaná ochrana baterie	Ano, vypínací napětí 11,7 V, zapínací napětí 13,1 V
Upevnění na sedadlo	Ano, s upevňovací kolejnicí a bezpečnostním pásem
Použití	Mobilní: auto, loď, obytný automobil
Obsah balení	Chladič, připojovací kabel 12 V
Doporučený příslušenství	Usměrňovač CoolPower EPS817 (220-240 V~)
Údržba a čištění	Čistěte vlhkým hadříkem; neponořujte a nepoužívejte abrazivní prostředky
Pojistka zástrčky 12 V	5 A
Odpovídající pojistka vozidla	15 A (podle vozidla)
Certifikace	CE, E4
Záruka	Zákonná (podle země)

Často kladené otázky - Bordbar TB15 DOMETIC

Jak zapojit Bordbar TB15 v mém autě?

Připojte dodávaný 12 V kabel do zásuvky zapalovače cigaret nebo 12 V zásuvky vozidla. V případě potřeby se ujistěte, že je zapnuté zapalování.

Co dělat, když chladič nechladí?

Zkontrolujte, zda je 12 V zásuvka pod napětím (zapnuté zapalování). Pokud je zásuvka špinavá, vyčistěte ji. Zkontrolujte pojistku zástrčky (5 A) a pojistku vozidla (15 A). Pokud problém přetrvává, kontaktujte autorizovaný servis.

Jak používat ochranu baterie?

Při používání zařízení na 12 V baterii přepněte posuvný přepínač ochrany baterie do polohy ON. Zabraňuje nadměrnému vybití. Vypněte jej, pokud používáte usměrňovač ze sítě.

Mohu zařízení použít k ohřevu jídla?

Ano, přepněte přepínač režimu na HOT. Vnitřní teplota může dosáhnout 65 °C. Při ohřevu neskladujte potraviny ve skleněných nádobách.

Jak čistit Bordbar TB15?

Čistěte vnitřek i vnějšek vlhkým hadříkem. Nepoužívejte abrazivní prostředky a nikdy neponořujte zařízení do vody. Ujistěte se, že větrací otvory nejsou ucpané.

Jaká je kapacita chladničky?

Hrubý objem je 15 litrů, vhodný pro několik nápojů nebo potravin na cesty.

Mohu zařízení upevnit na sedadlo?

Ano, vytáhněte upevňovací kolejnici vzadu, umístěte zařízení na sedadlo a zasuňte kolejnici mezi sedák a opěradlo. Připoutejte bezpečnostní pás do jednoho z určených otvorů.

Co znamená blikání LED LOW?

LED LOW bliká, když ochrana baterie zastavila zařízení kvůli podpětí. Tím se zabrání úplnému vybití baterie.

Jaké příslušenství je k dispozici?

Doporučeným příslušenstvím je usměrňovač CoolPower EPS817 pro použití zařízení ze sítě 220-240 V~. Prodává se samostatně.

Jak získat návod v češtině?

Návod je k dispozici ve formátu PDF na notice-facile.com. Můžete si jej zdarma stáhnout nebo požádat o překlad emailem.

NÁVOD K OBSLUZE Bordbar TB15 DOMETIC

Termoelektrický chladiaci box

Termoelektrický chladicí box

Návod k montáži a obsluze ..... 141

HU

2.1 Všeobecná bezpečnost'

Nebezpečenstvo ohrozenia života zásahom elektrického prúdu

Nebezpečenstvo výbuchu

Nebezpečenstvo ohrozenia života zásahom elektrického prúdu

• Odpojte zariadenie z el. siete
  – pred každým čistením a ošetrovaním
• po každom použití

Ohrozenie zdravia

Nebezpečenstvo ohrozenia života zásahom elektrického prúdu

– Zariadenie vypnite.
- Z a r i a d e n i e o d m r a z t e .
– Zariadenie vyčistte a vysušte.
– Nechajte otvorené dvere, aby ste zabránili tvorbe plesní.

POZOR! Nebezpečenstvo poškodenia

• Chladicí box BordBar TB15
• Přívodní kabel k připojení 12 V=

4 P r í s l u š e n

Obsah boxu lze chladit na teplotu o max. 20 °C nižší než okolní teplota nebo udržovat jeho nižší nebo vyšší teplotu (max. 65 °C).

Samostatně spínaný snímač stavu baterie, který je integrován do přístroje, chrání vaši autobaterii před přílišným vybitím.

Ovládací prvky

Poz. naobr. 1, strane 3

Název

1 Větrací otvory

2 L E D L O W

bliká, pokud snímač stavu baterie přístroj vypnul z důvodu podpětí svítí, pokud je snímač stavu baterie zapnutý a přístroj je v provozu

3 Posuvný přepínač pro snímač stavu baterie

ON: snímač stavu baterie je zapnutý

OFF: snímač stavu baterie je vypnutý

4 L E D C O L

svítí zeleně, pokud prístroj chladí

Poz. naobr. 1, strane 3	Název
5	L	E	D	H	O	T
	svítí červeně, pokud přístroj ohřívá

6 Posuvný přepínač pro provozní režim

COLD: přístroj chladí

Upevnění přístroje na sedadle

Vytahujte upevňovací kolejnici na zadní straně přístroje až do zacvaknutí (obr. 2 A, strane 3).
Přístroj umístěte na sedadlo (sedadlo spolujezdce nebo střední sedadlo vzadu).
Přístroj nasuňte proti opěradlu, aby se upevňovací kolejnice posunula mezi sedadlo a opěradlo.
Pánevní pás provlékněte jedním z upínadel pásu a přístroj připněte přezkou:
– přední upínadlo pásu (obr. 2 B nebo C, strane 3)
– spodní upínadlo pásu (obr. 2 D, strane 3)

POZNÁMKA

K nasunutí upevňovací kolejnice stiskněte tlačítko pojistky na spodní straně přístroje.

Zapnutí a vypnutí přístroje

Připojte přívodní kabel 12 V k zapalovači cigaret nebo k zásuvce 12 V ve vozidle.
▶Nasuňte posuvný přepínač do požadované polohy.
√ Chladicí box je zapnutý a zahájí chlazení nebo ohřev vnitřního prostoru.

√Příslušná LED svítí.

▶ Pokud budete chtít chladicí box uvést mimo provoz, odpojte přívodní zástrčku ze zásuvky.

Použití snímače stavu baterie

▶ Pokud přístroj provozujete na palubní síti 12 V, zapněte snímač stavu baterie.
Pokud přístroj provozujete se síťovým usměrňovačem (příslušenství) na síti střídavého napětí, vypněte snímač stavu baterie.

8 Čistenie a starostlivost'

VÝSTRAHA! Nebezpečenstvo ohrozenia života zásahom elektrického prúdu

Pred každým čistením a ošetrovaním odpojte zariadenie od siete.

POZOR! Nebezpečenstvo poškodenia!

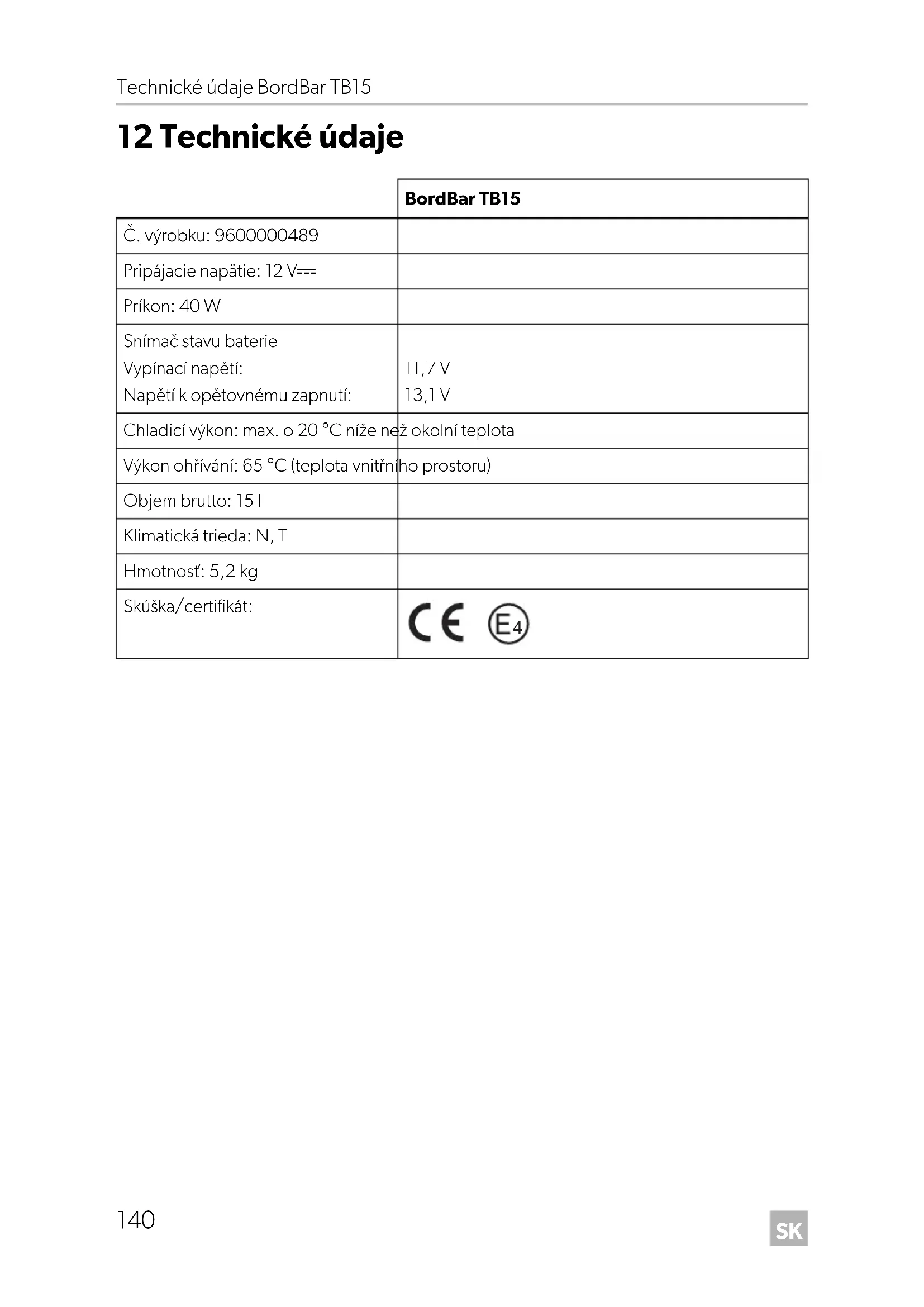

	BordBar TB15
Č. výrobku: 9600000489
Pripájacie napätie: 12 V---
Príkon: 40 W
Snímač stavu baterieVypínací napětí:Napětí k opětovnému zapnutí:	11,7 V13,1 V
Chladicí výkon: max. o 20 °C níže než okolní teplota
Výkon ohřívání: 65 °C (teplota vnitřního prostoru)
Objem brutto: 15 l
Klimatická trieda: N, T
Hmotnosť: 5,2 kg
Skúška/certifikát:	CE E4

Před uvedením do provozu si pečlivě přečtěte tento návod k obsluze a uschovejte jej. V případě dalšího prodeje ledničky předejte návod novému uživateli.

Výrobce neručí za škody, které vzniknou nesprávným použitím nebo nesprávnou obsluhou.

Obsah

1 Vysvětlení symbolů 141
2 Bezpečnostní pokyny .....142
3 Rozsah dodávky ....144
4 Příslušenství....144
5 Použití v souladu s účelem .....145
6 Technický popis .....145
7 Obsluha....146
8 Čištění a péče .....148
9 Záruka....148
10 Odstraňování poruch a závad .....149
11 Likvidace ....149
12 Technické údaje .....150

1 Vysvětlení symbolů

VÝSTRAHA!

Bezpečnostní upozornění na nebezpečnou situaci, která může vést k úmrtí nebo těžkému poranění osob, pokud se jí nevyhnete.

UPOZORNĚNÍ!

Bezpečnostní upozornění na nebezpečnou situaci, která může vést k lehkému nebo středně těžkému poranění osob, pokud se jí nevyhnete.

POZOR!

Upozornění na situaci, která může vést k poškození majetku, pokud se jí nevyhnete.

POZNÁMKA

Doplňující informace týkající se obsluhy výrobku.

2 Bezpečnostní pokyny

2.1 Obecná bezpečnost

VÝSTRAHA! Nedodržení těchto varování by mohlo mít za následek smrt nebo vážné zranění.

Ohrožení života elektrickým proudem

• V případě, že je přístroj viditelně poškozen, nesmíte jej používat.
- Pokud je přívodní kabel přístroje poškozen, musíte jej nechat vyměnit výrobcem, jeho servisním centrem nebo jinou kvalifikovanou osobou tak, aby nemohlo dojít k jakémukoliv ohrožení.
- Opravy tohoto přístroje smí provádět pouze odborníci. Nesprávně provedené opravy mohou způsobit značné škody.

Nebezpečí ohrožení zdraví

• Tento přístroj mohou používat děti od 8 let a osoby se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo s nedostatečnými zkušenostmi a znalostmi, pokud jsou pod dohledem nebo obdržely pokyny týkající se používání přístroje bezpečným způsobem a porozuměly souvisejícím nebezpečím.
• Děti si s přístrojem nesmí hrát.
• Čištění a uživatelem prováděnou údržbu nesmějí provádět děti bez dozoru.
• Děti ve věku 3 až 8 let smí chladicí přístroj nakládat a vykládat.

Nebezpečí výbuchu

- Neskladujte v přístroji výbušné látky, jako např. spreje shořlavýmhnacím plynem.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.

Ohrožení života elektrickým proudem

• Přístroj odpojte od sítě:
  – Před každým čištěním a údržbou
• Pokazdémpoužití

Nebezpečí ohrožení zdraví

- Skladujte potraviny pouze v originálním balení nebo ve vhodných nádobách.

POZOR! Nebezpečí poškození

• Porovnejte údaj o napětí na typovém štítku se stávajícím zdrojem napájení.
• Připojujte přístroj přívodním kabelem stejnosměrného napájení pouze k palubní zásuvce se stejnosměrným proudem ve vozidle.
• Nikdy nevytahujte zástrčku ze zásuvky tahem za přívodní kabel.
• Odpojte chladničku a jiné spotřebiče od baterie dříve, než je připojíte k rychlonabíječce.
• Po vypnutí motoru přerušte spojení nebo vypněte chladničku. V opačném případě může dojít k vybití baterie.
• Chladnička není vhodná k přepravě leptavých látek nebo látek obsahujících rozpouštědla.

UPOZORNĚNÍ! Nedodržení těchto upozornění by mohlo mít za následek lehké nebo střední zranění.

Ohrožení života elektrickým proudem

- Před uvedením do provozu zkontrolujte, zda jsou přívodní kabel a zástrčka suché.

Nebezpečí ohrožení zdraví

• Otevření dvířek na delší dobu může způsobit výrazné zvýšení teploty v přihrádkách přístroje.
• Pravidelně čistěte povrchy, které se mohou dostat do kontaktu spotravinami a přístup nými odtokovými systémy.

• Syrové maso a ryby skladujte ve vhodných nádobách v přístroji tak, aby se nedostaly do styku s jinými potravinami nebo neodkapávaly na jiné potraviny.

• Pokud je přístroj delší dobu nečinný:
  – Vypněte přístroj.

• Odmrazte prístroj.
  – Vyčistěte a osušte prístroj.
  – Dvířka udržujte otevřená, aby se zabránilo tvorbě plísně uvnitř přístroje.

POZOR! Nebezpečí poškození

• Nepoužívejte uvnitř chladničky žádné elektrické přístroje, pouze pokud jsou k tomu takové přístroje doporučeny výrobcem.
• Neinstalujte přístroj v blízkosti otevřeného ohně nebo jiných tepelných zdrojů (topení, přímé sluneční záření, plynová kamna apod.).

- Nebezpečí přehřátí!

Zajistěte, aby bylo vždy kolem chladicího zařízení ze všech čtyř stran alespoň 50 mm volného místa k větrání. Větrací prostor udržujte volný bez jakýchkoli předmětů, které by mohly překážet proudu vzduchu a zabránit tak chlazení součástí zařízení.

Chladicí zařízení neumístujte do uzavřených schránek nebo prostor, kde nemůže proudit vzduch.

• Pamatujte, že nesmějí být zakryty větrací otvory.
• Do vnitřní nádoby nelijte žádné kapaliny ani do ní nedávejte led.
• Nikdy neponořujte přístroj do vody.
• Chraňte přístroje a kabely před horkem a vlhkem.

3 Rozsah dodávky

• Chladicí box BordBar TB15
• Přívodní kabel k připojení 12 V---

4 P ř í s l u š e n

Při napájení přístroje střídavým proudem doporučujeme použití následujícího sítového usměrňovače:

Dostupné jako príslušenství (není součástí dodávky):

• 220 – 240 V\~ : CoolPower EPS817

5 Použití v souladu s účelem

Chladicí box je určen k mobilnímu použití. Slouží k ochlazování i udržování nižší nebo vyšší teploty obsahu.

Přístroj je dimenzován pro provoz na palubní zásuvce 12 V---automobilu (zapalovač cigaret), člunu nebo obytného přívěsu.

Chladicí přístroj je vhodný k použití při kempování.

Výrobek nesmíte vystavit dešti.

UPOZORNĚNÍ! Nebezpečí ohrožení zdraví!

Zkontrolujte, zda chladicí výkon přístroje odpovídá požadavkům potravin nebo léčiv, které chcete skladovat.

6 T e c h n i c k y

Obsah boxu lze chladit na teplotu o max. 20 °C nižší než okolní teplota nebo udržovat jeho nižší nebo vyšší teplotu (max. 65 °C).

Samostatně spínaný snímač stavu baterie, který je integrován do přístroje, chrání vaši autobaterii před přílišným vybitím.

Ovládací prvky

Poz. na obr. 1, strana 3 Název

1 Větrací otvory
2	L	E	D	L	O W
	bliká, pokud snímač stavu baterie přístroj vypnul z důvodu podpětí. svítí, pokud je snímač stavu baterie zapnutý a přístroj je v provozu
3 Posuvný přepínač pro snímač stavu baterie ON: snímač stavu baterie je zapnutý OFF: snímač stavu baterie je vypnutý
4	L	E	D	C	O L
	svítí zeleně, pokud přístroj chladí
Poz. naobr. 1, strana 3	Název
5	L	E	D	H	O	T
	svítí červeně, pokud přístroj ohřívá

6 Posuvný přepínač pro provozní režim

COLD: přístroj chladí

HOT: přístroj ohřívá

7 O b s l u h a

VÝSTRAHA! Nebezpečí požáru

• Při umístění přístroje nesmí být zachycen nebo poškozen přívodní kabel.
• Za přístrojem neumistujte vícenásobné přenosné zásuvky nebo přenosné napájecí zdroje.

POZOR!

• Dbejte, aby byly v chladicím boxu skladovány pouze předměty nebo potraviny, které je dovoleno chladit za nastavené teploty.
• Nechlad'te nápoje nebo pokrmy ve skleněných nádobách na příliš nízkou teplotu. Při zmrznutí zvětšují nápoje nebo tekuté potraviny svůj objem. Následkem může být poškození nebo zničení skleněných nádob.

POZNÁMKA

Dříve než uvedete novou chladničku do provozu, musíte ji z hygienických důvodů očistit vlhkou utěrkou jak zevnitř, tak zvenčí (viz též kap. „Čištění a péče“ na stranì 148).

Upevnění přístroje na sedadle

Vytahujte upevňovací kolejnici na zadní straně přístroje až do zacvaknutí (obr. 2 A, strana 3).
Přístroj umístěte na sedadlo (sedadlo spolujezdce nebo střední sedadlo vzadu).
Přístroj nasuňte proti opěradlu, aby se upevňovací kolejnice posunula mezi sedadlo a opěradlo.
Pánevní pás provlékněte jedním z upínadel pásu a přístroj připněte přezkou:
– přední upínadlo pásu (obr. 2 B nebo C, strana 3)
– spodní upínadlo pásu (obr. 2 D, strana 3)

POZNÁMKA

K nasunutí upevňovací kolejnice stiskněte tlačítko pojistky na spodní straně přístroje.

Zapnutí a vypnutí přístroje

Připojte přívodní kabel 12 V k zapalovači cigaret nebo k zásuvce 12 V ve vozidle.
▶Nasuňte posuvný přepínač do požadované polohy.
√ Chladicí box je zapnutý a zahájí chlazení nebo ohřev vnitřního prostoru.

√Příslušná LED svítí.

▶ Pokud budete chtít chladicí box uvést mimo provoz, odpojte přívodní zástrčku ze zásuvky.

Použití snímače stavu baterie

▶ Pokud přístroj provozujete na palubní síti 12 V, zapněte snímač stavu baterie.
Pokud přístroj provozujete se síťovým usměrňovačem (příslušenství) na síti střídavého napětí, vypněte snímač stavu baterie.

8 Č i š t ě n í a p

VÝSTRAHA! Ohrožení života elektrickým proudem

Před zahájením jakéhokoliv čištění nebo údržby odpojte výrobek od sítě.

POZOR! Nebezpečí poškození!

• Nikdy neumývejte chladničku pod tekoucí vodou nebo ve ve vodě s prostředkem na mytí nádobí.
• Nepoužívejte k čištění ostré čisticí prostředk nebo tvrdé předměty, může dojít k poškození chladničky.

▶Příležitostně očistěte přístroj zevnitř a zvenčí vlhkým hadrem.
Zajistěte, aby nebyly větrací a odvzdušňovací otvory přístroje zaprášené a znečištěné. Tím může být teplo vznikající za provozu odváděno a nedojde k poškození přístroje.

9 Z á r u k a

Na výrobek je poskytována záruka v souladu s platnými zákony. Zjistíte-li, že je výrobek vadný, zašlete jej do pobočky výrobce ve vaší zemi (adresy viz zadní strana tohoto návodu) nebo do specializovanému prodejci.

K vyřízení opravy nebo záruky nezapomeňte odeslat následující dokumenty:

• Kopii účtenky s datem zakoupení,
• Uvedení důvodu reklamace nebo popis vady.

10 Odstraňování poruch a závad

Závada Možná příčina Návrh řešení
Box nefunguje (zástrčka je zapojena v zásuvce).	Zásuvka 12 V ve vozidle není pod napětím.	Ve většině automobilů musíte nejprve spustit zapalování, aby byl zapalovač pod napětím.
Box nechladí (zástrčka je zapojena).	Vnitřní ventilátor nebo chladicí prvek je vadný.	Opravu smí provést pouze schválená provozovna zákaznického centra.
Provoz s připojením k zásuvce 12 V:Je zapnuto zapalování, ale box nefunguje.	Objímka zapalovače je znečištěná.Následkem je špatný elektrický kontakt.	Pokud je zástrčka chladicího boxu v objímce zapalovače velmi horká bud’ očistěte objímku nebo zkontrolujte, zda je zástrčka správně namontována.
	Pojistka zástrčky 12 V je spálená.	Vyměňte pojistku (5 A) zástrčky 12 V (obr.3, strana 4).
	Pojistky automobilu jsou spálené.	Vyměňte pojistku zásuvky vozidla 12 V (obvykle 15 A, viz návod k obsluze vašeho vozidla).

11 Likvidace

▶Obalový materiál likvidujte v odpadu určeném k recyklaci.

Jakmile výrobek zcela vyřadíte z provozu, informujte se v příslušných recyklačních centrech nebo u specializovaného prodejce o příslušných předpisech o likvidaci odpadu.

12 Technické údaje

	BordBar TB15
Výr. č.: 9600000489
Napájení: 12 V---
Příkon: 40 W
Snímač stavu baterie
Vypínací napětí:	11,7 V
Napětí k opětovnému zapnutí:	13,1 V
Chladicí výkon: max. o 20 °C níže než okolní teplota
Výkon ohřívání: 65 °C (teplota vnitřního prostoru)
Obsah brutto: 15 l
Klimatická třída: N, T
Hmotnost: 5,2 kg
Kontrola/certifikát:	CE E4
