| Typ produktu | Lodówka termoelektryczna |
| Marka | Dometic |
| Model | Bordbar TB15 |
| Numer referencyjny | 9600000489 |
| Zasilanie | 12 V (DC) przez gniazdo zapalniczki samochodowej |
| Pobór mocy | 40 W |
| Pojemność brutto | 15 litrów |
| Waga | 5,2 kg |
| Wydajność chłodnicza | Do 20°C poniżej temperatury otoczenia |
| Wydajność grzewcza | Do 65°C (temperatura wewnętrzna) |
| Klasa klimatyczna | N, T |
| Wbudowany wyłącznik ochrony akumulatora | Tak, napięcie wyłączenia 11,7 V, napięcie włączenia 13,1 V |
| Mocowanie do siedzenia | Tak, z szyną montażową i pasem bezpieczeństwa |
| Zastosowanie | Mobilne: samochód, łódź, kamper |
| Zawartość opakowania | Lodówka, przewód przyłączeniowy 12 V |
| Zalecane akcesorium | Zasilacz CoolPower EPS817 (220-240 V~) |
| Konserwacja i czyszczenie | Czyścić wilgotną szmatką; nie zanurzać ani nie używać środków ściernych |
| Bezpiecznik wtyczki 12 V | 5 A |
| Bezpiecznik pojazdu (odpowiedni) | 15 A (zależnie od pojazdu) |
| Certyfikaty | CE, E4 |
| Gwarancja | Ustawowa (zależnie od kraju) |
Często zadawane pytania - Bordbar TB15 DOMETIC
Pytania użytkowników dotyczące Bordbar TB15 DOMETIC
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Lodówka w formacie PDF za darmo! Znajdź swoją instrukcję Bordbar TB15 - DOMETIC i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Bordbar TB15 marki DOMETIC.
INSTRUKCJA OBSŁUGI Bordbar TB15 DOMETIC
Przenośna lodówka termoelektryczna
Instrukcja montażu i obsługi....121
SK
Przed uruchomieniem urządzenia należy uważnie przeczytać niniejszą instrukcję. Instrukcję należy zachować. Należy ją dołączyć do urządzenia chłodniczego w razie jego przekazania innemu użytkownikowi.
Producent nie odpowiada za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem lub niewłaściwej obsługi.

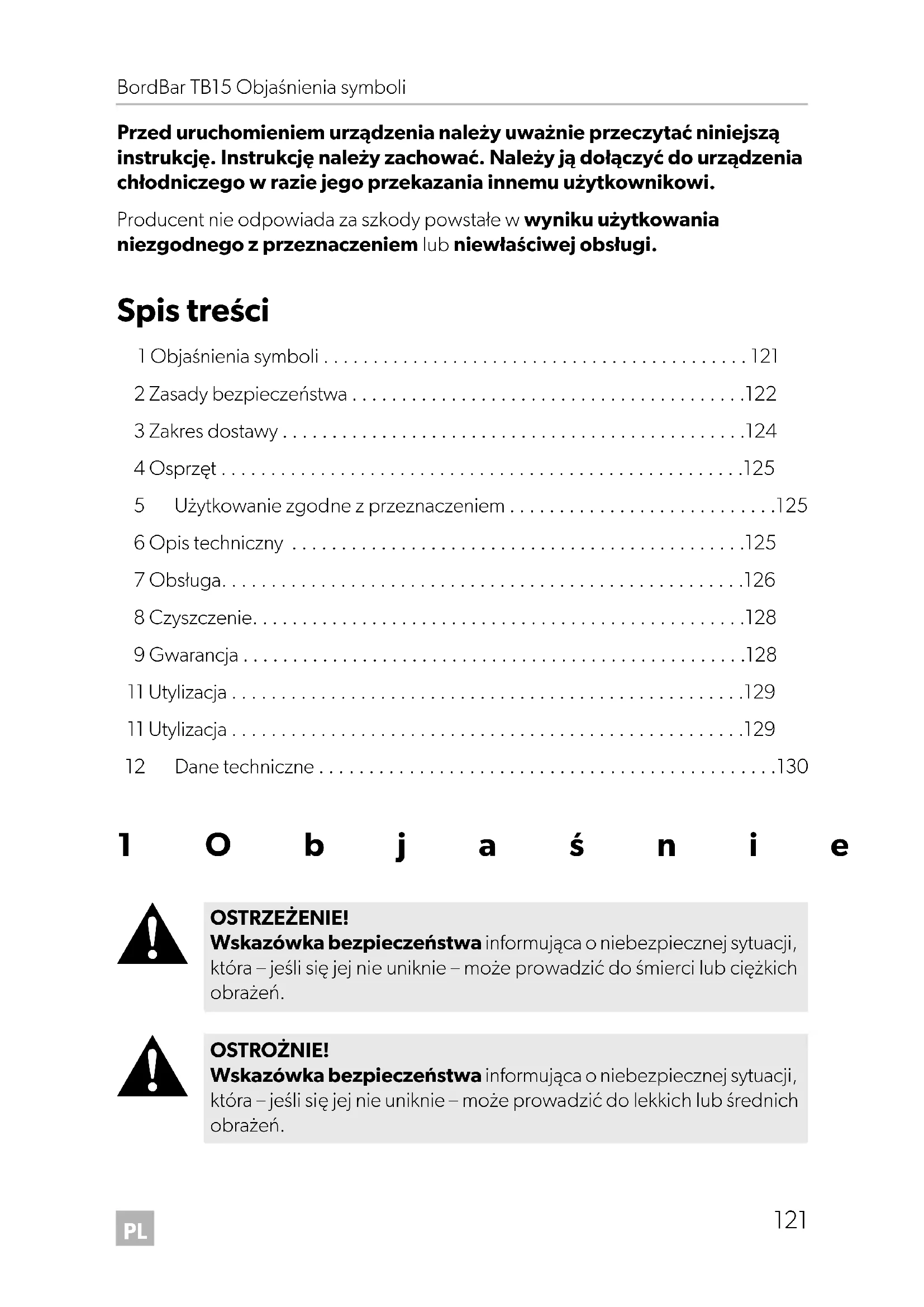

Spis treści
1 Objaśnienia symboli 121
2 Zasady bezpieczeństwa....122
3 Zakres dostawy....124
4 Osprzet 125
5 Użytkowanie zgodne z przeznaczeniem .....125
6 Opis techniczny .....125
7 Obstuga....126
8 Czyszczenie....128
9 Gwarancja....128
11 Utylizacja....129
11 Utylizacja....129
12 Dane techniczne....130
1 O b j a ś n i e
OSTRZEŻENIE!
Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do śmierci lub ciężkich obrażeń.
OSTROŻNIE!
Wskazówka bezpieczeństwa informująca o niebezpiecznej sytuacji, która – jeśli się jej nie uniknie – może prowadzić do lekkich lub średnich obrażeń.
UWAGA!
Wskazówka informująca o sytuacji, która – jeśli się jej nie uniknie – może prowadzić do powstania szkód materialnych.
WSKAZÓWKA
Informacje uzupełniające dotyczące obsługi produktu.
2 Zasady bezpieczeństwa
2.1 Ogólne bezpieczeństwo
OSTRZEŻENIE! Nieprzestrzeganie tych ostrzeżeń może prowadzić do śmierci lub ciężkich obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Uruchamianie urządzenia jest zabronione, gdy ma ono widoczne uszkodzenia.
- Gdy przewód zasilania ulegnie uszkodzeniu, musi zostać wymieniony przez producenta, jego serwis lub podobnie wykwalifikowaną osobę, aby uniknąć zagrożenia.
- Napraw mogą dokonywać tylko odpowiednio wykwalifikowane osoby. Niefachowe naprawy mogą spowodować poważne niebezpieczeństwo.
Zagrożenie zdrowia
- Dzieci od 8 lat i osoby o ograniczonych możliwościach fizycznych, sensorycznych lub intelektualnych oraz osoby niedysponujące stosowną wiedzą i doświadczeniem mogą używać tego urządzenia jedynie pod nadzorem innej osoby bądź pod warunkiem uzyskania informacji dotyczących bezpiecznego użytkowania urządzenia i zrozumienia wynikających z tego zagrożeń.
- Dzieci nie mogą bawić się urządzeniem.
- Dzieci nie mogą również czyścić i konserwować urządzenia bez nadzoru.
- Dzieci od 3 do 8 lat mogą umieszczać produkty w urządzeniach chłodniczych i wyjmować je z nich.
Ryzyko wybuchu
- W urządzeniu nie wolno przechowywać substancji wybuchowych, np. pojemników aerozolowych z palnym gazem wytłaczającym.
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub nieznacznych obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Urządzenie należy odłączyć od sieci
– przed każdym czyszczeniem i konserwacją - po każdym użyciu
Zagrożenie zdrowia
- Środki spożywcze mogą być przechowywane tylko w oryginalnych opakowaniach lub odpowiednich pojemnikach.
UWAGA! Niebezpieczeństwo uszkodzenia
- Należy porównać dane dotyczące napięcia na tabliczce znamionowej z danymi dostępnego źródła zasilania.
- Podłącać urządzenie do gniazda wtykowego DC tylko za pomocą przewodu zasilania prądem stałym.
- Wtyczki nie należy nigdy wyciągać z gniazda zapalniczki samochodowej ani gniazdka elektrycznego, pociągając za przewód zasilania.
- Przed podłączeniem do ładowarki należy odłączyć lodówkę i inne urządzenia od akumulatora.
- Wyłączając silnik należy odłączyć urządzenie lub je wyłączyć. W przeciwnym razie akumulator może się rozładować.
- Przenośna lodówka nie nadaje się do transportu substancji żrących lub zawierających rozpuszczalniki!
2.2 Bezpieczeństwo podczas eksploatacji urządzenia
OSTROŻNIE! Nieprzestrzeganie tych uwag może prowadzić do lekkich lub nieznacznych obrażeń.
Zagrożenie życia w wyniku porażenia prądem
- Przed użyciem należy sprawdzić, czy przewód i wtyczka są suche.
Zagrożenie zdrowia
- Otwarcie drzwi na dłuższy czas może spowodować znaczny wzrost temperatury w komorach urządzenia.
- Regularnie czyścić powierzchnie, które mogą mieć kontakt z żywnością i dostępnymi układami odprowadzania wody.
- Surowe mięso i ryby należy przechowywać wewnątrz urządzenia w odpowiednich pojemnikach, aby nie miały one kontaktu z innymi artykułami spożywczymi lub nie kapały na nie.
- Jeśli urządzenie pozostaje puste przez dłuższy czas:
- W y łą c z y ć u r z ą d z e n i e .
– Odszronić urządzenie.
– Wyczyścić i osuszyć urządzenie.
– Pozostawić otwarte drzwi, aby zapobiec powstawaniu pleśni wurządzeniu.
UWAGA! Niebezpieczeństwo uszkodzenia
- Wewnątrz przenośnej lodówki nie należy używać żadnych urządzeń elektrycznych – z wyjątkiem urządzeń zaleconych przez producenta.
- Nie należy ustawiać urządzenia w pobliżu otwartego ognia i innych źródeł ciepła (ogrzewanie, silne promieniowanie słoneczne, piec gazowy itp.).
- Niebezpieczeństwo przegrzania!
Należy zawsze zapewniać minimum 50 mm przestrzeni do wentylacji ze wszystkich czterech stron urządzenia chłodniczego. W przestrzeni tej nie mogą znajdować się żadne przedmioty ograniczające dopływ powietrza do chłodzonych elementów.
Nie umieszczać urządzenia chłodniczego w zamkniętych przestrzeniach ani w miejscach całkowicie lub prawie całkowicie pozbawionych dopływu powietrza.
- Należy uważać, aby nie zakrywać otworów wentylacyjnych.
- Wypełnianie wewnętrznego pojemnika cieczami i lodem jest zabronione.
- Zanurzanie urządzenia w wodzie jest zabronione.
- Urządzenie i przewody należy chronić przed wysoką temperaturą i wilgocią.
3 Zakres dostawy
• Lodówka BordBar TB15
- Przewód przyłączeniowy do gniazda 12 V---
4 Osprzet
W przypadku zasilania urządzenia z sieci prądu przemiennego zaleca się stosowanie prostownika sieciowego.
Elementy dostępne jako osprzęt (nieobjęte zakresem dostawy)
• 220 – 240 V\~ : CoolPower EPS817
5 Użytkowanie zgodne z przeznaczeniem
Lodówka przenośna to urządzenie mobilne. Pozwala schładzać oraz przechowywać schłodzone lub ciepłe produkty.
Urządzenie zostało zaprojektowane do zasilania z gniazda 12 V--- (gniazda zapalniczki) w aucie, na łodzi lub w kamperze.
Urządzenie chłodnicze nadaje się do stosowania na campingach.
Nie można go wystawiać na deszcz.
OSTROŻNIE! Zagrożenie zdrowia!
Należy sprawdzić, czy wydajność chłodzenia odpowiada wymaganiom związanym z żywnością lub lekami, które mają być przechowywane w lodówce.
6 Opis techniczny
Lodówka chłodzi produkty do temperatury maks. 20 °C poniżej temperatury otoczenia, jak również pozwala przechowywać uprzednio schłodzone lub ciepłe produkty o temperaturze do 65 °C.
Czujnik ochrony akumulatora zintegrowany z urządzeniem chroni akumulator pojazdu przed nadmiernym rozładowaniem.
Elementy obsługowe
Poz. na rys. 1, strona 3 Nazwa
1 Otwory odpowietrzające
| 2 | L | E | D | L | O | W |
| miga, gdy układ monitorowania stanu akumulatora wyłączyurządzenie z powodu niedoboru napięciazapala się, gdy układ monitorowania stanu akumulatora włączy sięi urządzenie będzie uruchomione | ||||||
| 3 Przełącznik układu monitorowania stanu akumulatoraON: układ monitorowania stanu akumulatora włączonyOFF: układ monitorowania stanu akumulatora włączony | ||||||
| 4 | L | E | D | C | O | L |
| świeci na zielono, gdy urządzenie pracuje w trybie chłodzenia | ||||||
| 5 | L | E | D | H | O | T |
| świeci na czerwono, gdy urządzenie pracuje w trybie grzania | ||||||
| 6 Przełącznik trybu pracyCOLD: urządzenie chłodziOFF: urządzenie jest wyłączoneHOT: urządzenie grzeje | ||||||
7 O b s t u g a
OSTRZEŻENIE! Niebezpieczeństwo pożaru
- Podczas ustawiania urządzenia należy uważać, aby nie przygnieść ani nie uszkodzić przewodu zasilającego.
- Nie umieszczać z tyłu urządzenia rozgałęziaczy ani zasilaczy.
UWAGA!
- Należy uważać, aby w lodówce znajdowały się tylko rzeczy lub produkty, które mogą być chłodzone do wybranej temperatury.
- Należy uważać, by nie ochładzać nadmiernie napojów lub potraw w szklanych pojemnikach. Podczas zamrażania napoje lub płynne substancje zwiększają objętość. Może to spowodować uszkodzenie szklanych pojemników.
WSKAZÓWKA
Przed pierwszym użyciem lodówki należy ze względów higienicznych wyczyścić ją od wewnątrz i z zewnątrz wilgotną ściereczką (patrz również rozdz. „Czyszczenie” na stronie 128).
Mocowanie urządzenia na fotelu
Wyciągnąć szynę montażową z tyłu urządzenia, aż się zatrzaśnie (rys. 2 A, strona 3).
▶Położyć urządzenie na fotelu (fotelu pasażera lub środkowym miejscu kanapy tylnej).
▶Dosunąć urządzenie do oparcia tak, by szyna montażowa wsunęła się między siedzisko a oparcie.
Przeciągnąć pas miednicowy przez jedno z mocować pasa i przypiąć urządzenie:
– przednie mocowanie pasa (rys. 2 B lub C, strona 3)
- dolne mocowanie pasa (rys. 2 D, strona 3)
WSKAZÓWKA
W celu wsunięcia szyny montażowej wcisnąć przycisk zwalniający na dole urządzenia.
Włączanie i wyłączanie urządzenia
▶ Podłączyć przewód 12 V do gniazda zapalniczki lub do gniazda samochodowego 12 V w pojeździe.
▶Ustawić przełącznik w żądanym położeniu.
√ Lodówka jest włączona i zaczyna chłodzić lub ogrzewać komorę.
√ Zapala się właściwa dioda LED.
▶Aby wyłączyć lodówkę, wyciągnąć wtyczkę.
Używanie układu monitorowania stanu akumulatora
Włączyć układ monitorowania stanu akumulatora w wypadku zasilania urządzenia z sieci pokładowej 12 V.
▶ Wyłączyć układ monitorowania stanu akumulatora w wypadku zasilania urządzenia z prostownika sieciowego (osprzęt).
8 C z y s z c z e n
OSTRZEŻENIE! Zagrożenie życia w wyniku porażenia prądem
Przed każdym czyszczeniem należy odłączyć urządzenie od sieci.
UWAGA! Niebezpieczeństwo uszkodzenia!
- Przenośnej lodówki nie wolno nigdy czyścić pod bieżącą wodą ani zamaczać w wodzie.
- Do czyszczenia nie należy używać agresywnych środków czyszczących ani twardych przedmiotów, gdyż mogą uszkodzić lodówkę.
Obudowę należy czyścić od czasu do czasu wilgotną ściereczką od wewnątrz i na zewnątrz.
▶ Należy upewnić się, że otwory wentylacyjne urządzenia nie są zabrudzone ani zakurzone, aby możliwe było odprowadzanie ciepła podczas pracy urządzenia, co pozwoli uniknąć uszkodzenia urządzenia.
9 G w a r a n c j a
Warunki gwarancji zostały opisane w Karcie Gwarancyjnej dołączonej do produktu.
W celu naprawy lub rozpatrzenia gwarancji konieczne jest przesłanie:
- kopii rachunku z datą zakupu,
- informacji o przyczynie reklamacji lub opisu wady.
10 Usuwanie usterek
Usterka Możliwa przyczyna Proponowane rozwiązanie
| Lodówka nie działa (wtyczka jest włóżona). | Brak napięcia w gnieździe samo-chodowym 12 V. | W większości pojazdów konieczne jest włączenie zapłonu, aby w gnieździe zapalniczki było napięcie. |
| Lodówka nie chłodzi (wtyczka jest włóżona). | Wentylator wewnętrzny lub element chłodzący jest uszkodzony. | Naprawę może wykonać tylko autoryzowany serwis. |
| Zasilanie z gniazda 12 V: Zapłon jest włączony, lodówka nie działa. | Gniazdo zapalniczki samochodowej jest zabrudzone. Wpływa to ujemnie na połączenie elektryczne. | Gdy wtyczka lodówki w gnieździe zapalniczki jest zbyt ciepła, należy oczyścić gniazdo. Innym powodem może być nieprawidłowo zmontowana wtyczka. |
| Bezpiecznik wtyczki 12 V jest przepalony. | Należy wymienić bezpiecznik (5 A) wtyczki 12 V (rys. 3, strona 4). | |
| Bezpiecznik pojazdu jest przepalony. | Należy wymienić bezpiecznik samo-chodowy gniazda wtykowego 12 V (zwykle 15 A), (należy uwzględnić przy tyminstrukcje obsługi pojazdu). |
11 Utylizacja
▶Opakowanie należy wyrzucić do odpowiedniego pojemnika na śmieci do recyklingu.
Jeżeli produkt nie będzie dłużej eksploatowany, koniecznie dowiedz się w najbliższym zakładzie recyklingu lub w specjalistycznym sklepie, jakie są aktualnie obowiązujące przepisy dotyczące utylizacji.
12 Dane techniczne
| BordBar TB15 | |
| Nr produktu: 9600000489 | |
| Napięcie przyłączeniowe: 12 V--- | |
| Pobór mocy: 40 W | |
| Układ monitorowania stanu akumulatoraNapięcie wyłączenia:Napięcie ponownego włączenia: | 11,7 V13,1 V |
| Zakres temperatury chłodzenia: | maks. 20 °C poniżej temperatury otoczenia |
| Zakres temperatury grzania: 65 °C (temperatura w pomieszczeniu) | |
| Pojemność brutto: 15 l | |
| Klasa klimatyczna: N, T | |
| Masa: 5,2 kg | |
| Kontrola/certyfikat: | CE E4 |
