Tuotetyyppi	Termosähköinen jääkaappi
Merkki	Dometic
Malli	Bordbar TB15
Viite	9600000489
Virtalähde	12 V (DC) sytytystulpan pistokkeella
Ottoteho	40 W
Kokonaistilavuus	15 litraa
Paino	5,2 kg
Jäähdytysteho	Jopa 20 °C ympäristön lämpötilaa alhaisempi
Lämmitysteho	Jopa 65 °C (sisälämpötila)
Ilmastoluokka	N, T
Integroitu akkusuoja	Kyllä, pysäytysjännite 11,7 V, uudelleenkäynnistysjännite 13,1 V
Istuin asennus	Kyllä, kiinnityskisko ja turvavyö
Käyttö	Liikkuva: auto, vene, asuntoauto
Toimituksen sisältö	Jääkaappi, liitäntäkaapeli 12 V
Suositeltu lisävaruste	Tasasuuntaaja CoolPower EPS817 (220-240 V~)
Huolto ja puhdistus	Puhdista kostealla liinalla; älä upota äläkä käytä hankaavia aineita
12 V pistokkeen sulake	5 A
Vastaava ajoneuvon sulake	15 A (ajoneuvon mukaan)
Sertifikaatit	CE, E4
Takuu	Lainmukainen (maan mukaan)

Usein kysytyt kysymykset - Bordbar TB15 DOMETIC

Kuinka liitän Bordbar TB15:n autooni?

Liitä mukana tuleva 12 V liitäntäkaapeli ajoneuvon sytytystulpan pistokkeeseen tai 12 V pistorasiaan. Varmista, että virta on kytketty tarvittaessa.

Mitä tehdä, jos jääkaappi ei jäähdytä?

Tarkista, että 12 V pistorasiassa on jännite (virta kytketty). Jos pistorasia on likainen, puhdista se. Tarkista pistokkeen sulake (5 A) ja ajoneuvon sulake (15 A). Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Kuinka käytän akkusuojaa?

Aseta akkusuojan liukukytkin ON-asentoon, kun käytät laitetta 12 V akulla. Se estää liiallisen purkautumisen. Sammuta se, jos käytät tasasuuntaajaa verkkovirralla.

Voinko käyttää laitetta ruoan lämmittämiseen?

Kyllä, aseta tilakytkin HOT-asentoon. Sisälämpötila voi nousta 65 °C:een. Älä säilytä ruokaa lasisäiliöissä lämmityksen aikana.

Kuinka puhdistan Bordbar TB15:n?

Puhdista sisä- ja ulkopinta kostealla liinalla. Älä käytä hankaavia aineita äläkä koskaan upota laitetta veteen. Varmista, että ilmanvaihtoaukot eivät ole tukossa.

Mikä on jääkaapin tilavuus?

Kokonaistilavuus on 15 litraa, sopii muutamille juomille tai elintarvikkeille matkan aikana.

Voinko kiinnittää laitteen istuimeen?

Kyllä, vedä kiinnityskisko taakse, aseta laite istuimelle ja työnnä kisko istuinosan ja selkänojan väliin. Kiinnitä turvavyö yhteen suunnitelluista aukoista.

Mitä LOW-LEDin vilkkuminen tarkoittaa?

LOW-LED vilkkuu, kun akkusuoja on pysäyttänyt laitteen alijännitteen vuoksi. Tämä estää akun täydellisen purkautumisen.

Mitä lisävarusteita on saatavilla?

Suositeltu lisävaruste on tasasuuntaaja CoolPower EPS817, jolla laitetta voidaan käyttää verkkovirralla 220-240 V~. Se myydään erikseen.

Kuinka saan käyttöohjeen ranskaksi?

Käyttöohje on saatavilla PDF-muodossa osoitteessa notice-facile.com. Voit ladata sen ilmaiseksi tai pyytää käännöstä sähköpostitse.

KÄYTTÖOHJE Bordbar TB15 DOMETIC

Sähkökäyttöinen kylmälaukku

Asennus- ja käyttöohje ..... 102

RU

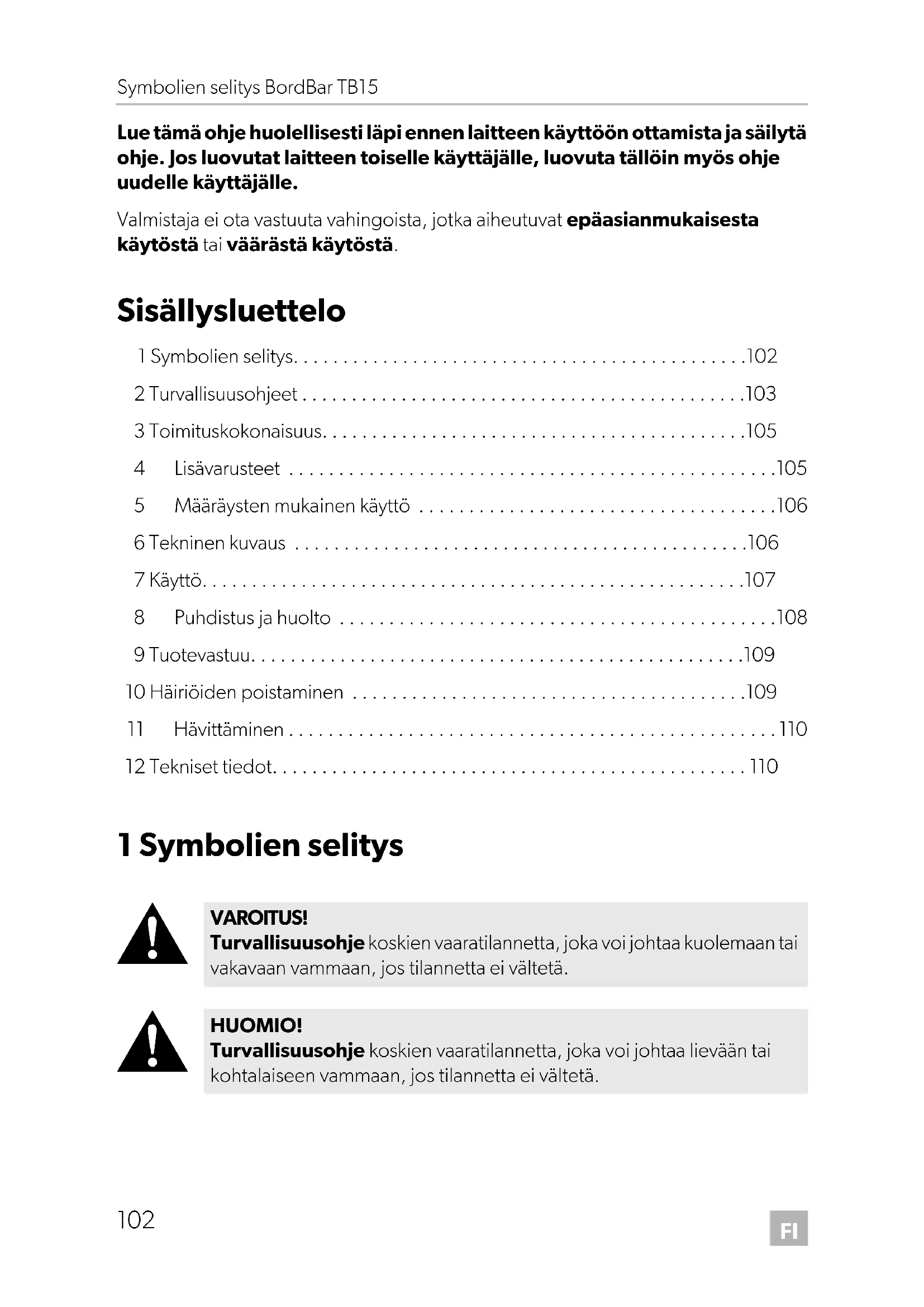

Lue tämä ohje huolellisesti läpi ennen laitteen käyttöön ottamista ja säilytä ohje. Jos luovutat laitteen toiselle käyttäjälle, luovuta tällöin myös ohje uudelle käyttäjälle.

Valmistaja ei ota vastuuta vahingoista, jotka aiheutuvat epäasianmukaisesta käytöstä tai väärästä käytöstä.

Sisällysluettelo

1 Symbolien selitys....102
2 Turvallisuusohjeet....103
3 Toimituskokonaisuus. 105
4 Lisävarusteet 105
5 Määräysten mukainen käyttö 106
6 Tekninen kuvaus ....106
7 Käyttö....107
8 Puhdistus ja huolto 108
9 Tuotevastuu....109
10 Häiriöiden poistaminen ....109
11 Hävittäminen....110
12 Tekniset tiedot....110

1 Symbolien selitys

VAROITUS!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan vammaan, jos tilannetta ei vältetä.

HUOMIO!

Turvallisuusohje koskien vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen vammaan, jos tilannetta ei vältetä.

HUOMAUTUS!

Ohje koskien tilannetta, joka voi johtaa esinevahinkoihin, jos sitä ei vältetä.

OHJE

Tuotteen käyttöä koskevia lisätietoja.

2 Turvallisuusohjeet

2.1 Yleinen turvallisuus

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan.

Sähköiskusta johtuva hengenvaara

• Laitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.
• Jos tämän laitteen liitäntäjohto vaurioituu, tulee valmistajan tai valtuutetun asiakaspalvelun tai vastaavasti pätevän henkilön vaihtaa se vaaran välttämiseksi.
• Ainoastaan ammattilaiset saavat korjata tätä laitetta. Epääasianmukaisista korjauksista saattaa aiheutua huomattavia vaaroja.

Terveysriski

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8-vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaatima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opastettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.
• Lapset eivät saa leikkiä laitteella.
• Lapset eivät saa puhdistaa laitetta tai tehdä käyttäjähuoltoa ilman valvontaa.
• 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita jääkaappiin että noutaa tuotteita sieltä.

Räjähdysvaara

- Älä säilytä laitteessa mitään räjähdysalttiita tavaroita kuten esim. suihkepurkkeja, joissa on palavaa ponneainetta.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Sähköiskusta johtuva hengenvaara

• Irrota laite verkosta
• ennen jokaista puhdistusta tai hoitoa
  – jokaisen käytön jälkeen

Terveysriski

- Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoitukseen sopivissa astioissa.

HUOMAUTUS! Vaurioitumisvaara

• Verratkaa tyyppikilven jännitetietoja käytettävissä olevaan energiansyöttöön.
• Liitä laite ainoastaan DC-liitäntäjohdolla ajoneuvon DC-pistorasiaan.
• Älä ota pistoketta koskaan pois pistorasiasta johdosta vetämällä.
• Irrottakaa kylmälaitteenne ja muut sähköä käyttävät laitteet akusta ennen pikalaturin liittämistä.
• Irrota liitäntä tai sammuta ylmälaite, kun sammutat moottorin. Muuten akku voi purkautua.
• Kylmälaite ei sovi syövyttävien tai liuotinainepitoisten aineiden kuljettamiseen.

2.2 Laitteen käyttöturvallisuus

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi johtaa vähäiseen tai kohtalaiseen vammaan.

Sähköiskusta johtuva hengenvaara

- Huolehtikaa ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

Terveysriski

• Lämpötila laitteen lokeroissa voi nousta huomattavasti, mikäli ovi on pitkään auki.
• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintarvikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.
• Säilytä raakaa lihaa ja kalaa laitteen sisällä tarkoitukseen sopivissa astioissa, jotta raaka liha ja kala eivät joudu kosketuksiin muiden elintarvikkeiden kanssa ja jotta niistä ei tipu nestettä muiden elintarvikkeiden päälle.

- Jos laite jää pitkäksi aikaa tyhjilleen:

• Kytke laite pois päältä.
• S u l a t a l a i t e .
  – Puhdista ja desinfioi laite.
  – Jätä laitteen ovi auki, jotta laitteen sisälle ei muodostu hometta.

HUOMAUTUS! Vaurioitumisvaara

• Älä käytä kylmälaukun sisällä mitään sähkölaitteita, vaikka valmistaja näitä suosittelisikin.
• Älkää asettako laitetta avoliekkien tai muiden lämpölähteiden (lämmitys, voimakas auringonpaiste, kaasu-uunit jne.) lähelle.
  • Ylikuumenemisvaara!

Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin.

Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei virtaa tai virtaa vain hyvin vähän.

• Huolehtikaa siitä, että tuuletusrakoja ei peitetä.
• Älkää laittako sisäastiaan minkäänlaisia nesteitä tai jäätä.
• Älkää upottako laitetta koskaan veteen.
• Suojatkaa laite ja sen johto kuumuudelta ja kosteudelta.

3 Toimituskokonaisuus

• BordBar TB15 -kylmälaukku
- Liitäntäjohto 12 V---liitäntään

4 Lisävarusteet

Suosittelemme laitteen käyttöön vaihtojänniteverkossa seuraavan verkkotasasuuntaajan käyttöä.

Saatavissa lisävarusteena (ei sisälly toimituskokonaisuuteen)

- 220 – 240 V\~ : CoolPower EPS817

5 Määräysten mukainen käyttö

Kylmälaukku sopii liikkuvaan käyttöön. Se pystyy jäähdyttämään tuotteita ja pitämään ne kylmänä tai lämpimänä.

Laite on suunniteltu käytettäväksi auton, veneen tai asuntoauton 12 V--- -pistorasian avulla (savukkeensytytin).

Kylmälaite sopii käyttöön leirintäalueella.

Laitetta ei saa asettaa alttiiksi sateelle.

HUOMIO! Terveysriski!

Ole hyvä ja tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat jäähdyttää

6 Tekninen kuvaus

Laite pystyy jäähdyttämään tuotteita maks. 20 °C ympäristön lämpötilaa kylmemmiksi sekä pitämään ne kylminä tai maks. 65 °C:een lämpöisinä.

Laitteeseen sisäänrakennettu kytkettävä akkutarkkailulaite suojaa ajoneuvon akkua syväpurkautumiselta.

Käyttölaitteet

Kohta -kuva 1, sivulla 3 Nimitys
1 Tuuletusaukot
2	L	E	D	L	O W
	vilkuu, kun akutarkkailulaite on kytkenyt laitteen alijännitteen takia pois päältä
	loistaa, kun akutarkkailulaite on päällä ja laite on toiminnassa
3 Akkutarkkailulaitteen liukukytkin
	ON: Akkutarkkailulaite päällä
	OFF: Akkutarkkailulaite pois päältä
4	L	E	D	C	O L
	loistaa vihreänä, kun laite jäähdyttää

Kohta - kuva 1, sivulla 3	Nimitys
5	L	E	D	H	O	T
loistaa punaisena, kun laite lämmittää

6 Käyttötavan liukukytkin

COLD: Laite jäähdyttää

OFF: Laite on pois päältä

HOT: Laite lämmittää

7 K ä y t t ö

VAROITUS! Palovaara

• Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi laitetta paikalleen.
• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.

HUOMAUTUS!

• Huolehtikaa siitä, että kylmälaukussa on vain esineitä tai tuotteita, jotka saa jäähdyttää valittuun lämpötilaan.
• Huolehdi siitä, ettet jäähdytä lasiastioissa olevia juomia tai ruokia liian voimakkaasti. Juomat ja nestemäiset ruoat laajenevat jäätyessään. Tämä voi rikkoa lasiastian.

OHJE

Puhdista uusi kylmälaite hygieenisistä syistä kostealla liinalla sisältä ja ulkoa ennen laitteen käyttöön ottamista (ks. myös kap. "Puhdistus ja huolto" sivulla 108).

Laitteen kiinnittäminen istuimeen

▶ Vedä kiinnityskiskoa ulos laitteen takapuolelta, kunnes se loksahtaa (kuva 2 A, sivulla 3).
▶Aseta laite istuimelle (apuohjaajan istuimelle tai takapenkin keskelle).
▶Työnnä laite selkänojaa vasten niin, että kiinnityskisko työntyy istuintason ja selkänojan väliin.

▶Pujota lantiovyö yhteen vyöpidikkeistä ja lukitse laite vyöllä paikalleen:

– etummainen vyöpidike (kuva 2 B tai C, sivulla 3)

- alempi vyöpidike (kuva 2 D, sivulla 3)

OHJE

Paina laitteen alapuolella olevaa vapautusnappia kiinnityskiskon sisään työntämistä varten.

Laitteen kytkeminen päälle ja pois

▶ Liitä 12 V -liitäntäjohto ajoneuvon savukkeensytyttimeen tai 12 V -pistorasiaan.
▶Työnnä liukukytkin haluamaasi asentoon.
√Kylmälaukku on päällä ja alkaa jäähdyttää tai lämmittää sisätilaansa.
√Vastaava LED loistaa.
▶Irrota liitäntäpistoke, jos haluat lopettaa kylmälaukun käyttämisen.

Akkutarkkailulaitteen käyttäminen

Kytke akkutarkkailulaite päälle, jos käytät laitetta 12 V -ajoneuvoverkon avulla.
Kytke akkutarkkailulaite pois päältä, jos käytät laitetta verkkotasasuuntaajan (lisävaruste) avulla vaihtojänniteverkossa.

8 P u h d i s t u s

VAROITUS! Sähköiskusta johtuva hengenvaara

Irrota laite verkosta aina ennen puhdistusta ja huoltoa.

HUOMAUTUS! Vaurioitumisvaara!

• Älä puhdista kylmälaitetta koskaan juoksevan veden alla tai tiskivedessä.
• Älä käytä puhdistamiseen kovia puhdistusaineita tai kovia esineitä, koska ne voivat vahingoittaa kylmälaitetta.

▶Puhdistakaa laite toisinaan sisältä ja ulkoa kostealla liinalla.
▶Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitumaan.

9 Tuotevastuu

Laitetta koskee lakisääteinen takuuaika. Jos tuote sattuu olemaan viallinen, käänny maasi valmistajan toimipisteen puoleen (osoitteet käyttöohjeen takasivulla) tai ota yhteyttä omaan ammattikauppiaaseesi.

Korjaus- ja takuukäsittelyä varten lähetä mukana seuraavat asiakirjat:

• kopio ostolaskusta, jossa näkyy ostopäivä,
• valitusperuste tai vikakuvaus.

10 Häiriöiden poistaminen

Häiriö Mahdollinen syy Ratkaisuehdotus
Laukku ei toimi (pistoke on paikallaan).	Ajoneuvon12 V-pistorasiassa ei ole jännitettä.	Useimmissa ajoneuvoissa virtalukontäytyy olla päällä, jottasavukkeensytytin saa jännitettä.
Laukku ei jäähdytä (pistoke on paikallaan).	Sisätuuletin tai jäähdytyselementti on rikki.	Vain valtuutettu asiakaspalveluliike voi korjata vian.
Käyttö 12 V -pistorasiassa : Sytytys on päällä ja laukku ei toimi.	Savukkeensytyttimen runko on likainen.Tämän vuoksi sähköi- nen kontakti on heikko.	Jos kylmälaukkunne pistoke lämpeneesavukkeensytyttimessä hyvin lämpi-mäksi, joko kehys täytyy puhdistaa tai pistoketta ei ole mahd. koottu oikein.
	12 V -pistokkeessa oleva sulake on pala-nut.	Vaihtakaa 12 V -pistokkeen sulake (5 A)(kuva 3, sivulla 4).
	Ajoneuvon sulake on palanut.	Vaihtakaa ajoneuvon 12 V -pistorasian sulake (tavallisesti 15 A) (noudattakaa ajoneuvonne käyttöohjeita).

11 Hävittäminen

▶Vie pakkausmateriaali mahdollisuuksien mukaan vastaavan kierrätysjätteen joukkoon.

Jos poistat tuotteen lopullisesti käytöstä, pyydä tietoa sen hävittämistä koskevista määräyksistä lähimmästä kierrätyskeskuksesta tai ammattiliikkeestäsi.

12 Tekniset tiedot

	BordBar TB15
Tuotenro: 9600000489
Liitäntäjännite: 12 Vg
Tehonkulutus: 40 W
Akkutarkkailulaite
Polskytkentäjännite:	11,7 V
Jälleenkytkeytymisjännite:	13,1 V
Jäähdytysteho: maks. 20 °C alle ympäristölämpötilan
Lämmitysteho: 65 °C (sisätilan lämpötila)
Bruttotilavuus: 15 l
Ilmastoluokka: N, T
Paino: 5,2 kg
Tarkastus/sertifikaatti:	CE E4
