BEDIENUNGSANLEITUNG BordBar CDF11 DOMETIC

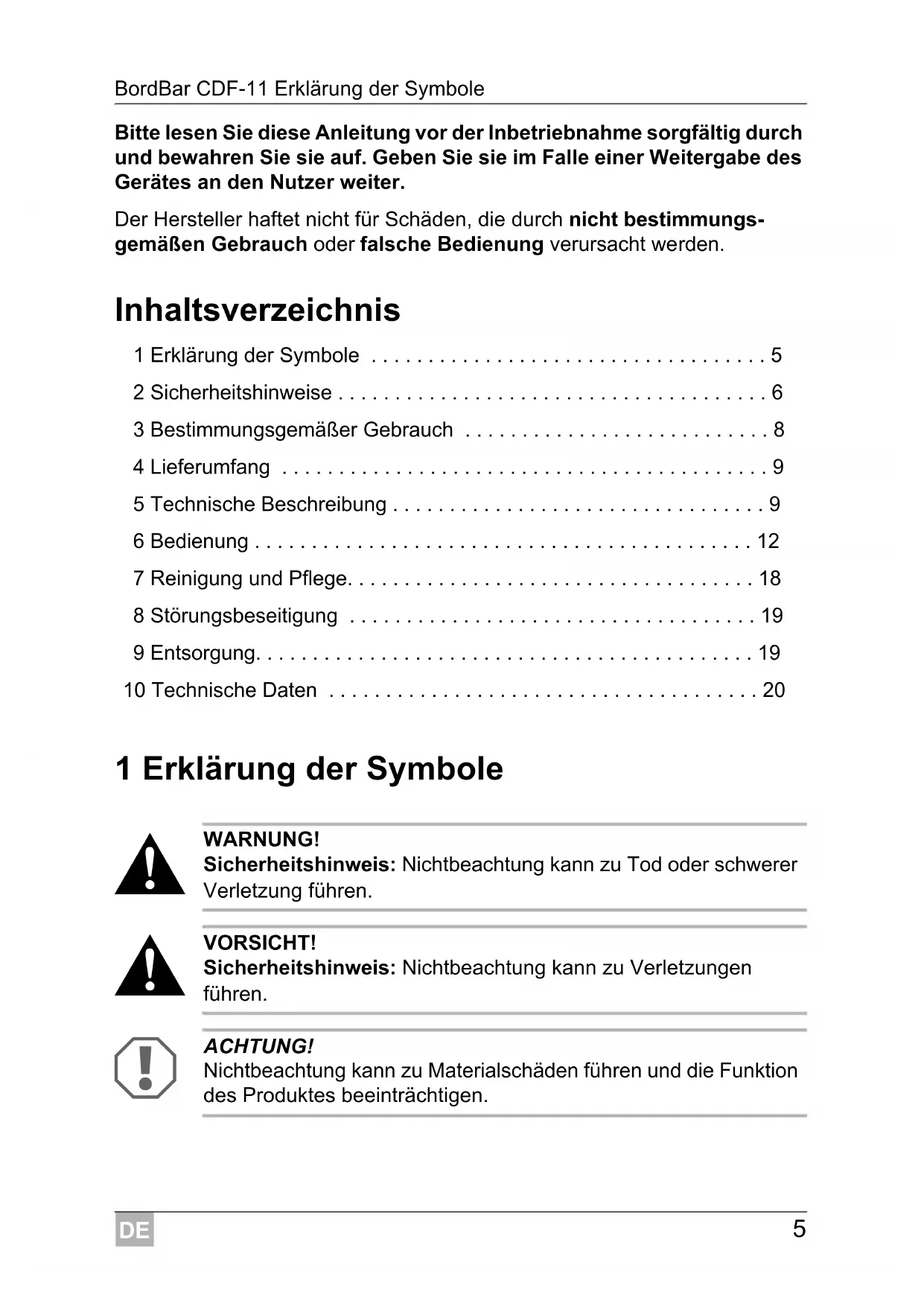

3DE BordBar CDF-11 Erklärung der Symbole

• Bitte lesen Sie diese Anleitung vor der Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Gerätes an den Nutzer weiter. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungs- gemäßen Gebrauch oder falsche Bedienung verursacht werden. Inhaltsverzeichnis 1 Erklärung der Symbole p. 5
• 2 Sicherheitshinweise p. 6
• 3 Bestimmungsgemäßer Gebrauch p. 8
• 4 Lieferumfang p. 9
• 5 Technische Beschreibung p. 9
• 6 Bedienung p. 12
• 7 Reinigung und Pflege p. 18
• 8 Störungsbeseitigung p. 19
• 9 Entsorgung p. 19
• 10 Technische Daten 1 Erklärung der Symbole p. 20

WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen.

VORSICHT! Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.

ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen.DE Sicherheitshinweise BordBar CDF-11

HINWEIS Ergänzende Informationen zur Bedienung des Produktes. ➤ Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die erforderlichen Handlungen werden Schritt für Schritt beschrieben. ✓ Dieses Symbol beschreibt das Ergebnis einer Handlung. Abb. 1 5, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil- dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“. 2 Sicherheitshinweise

2.1 Allgemeine Sicherheit

GEFAHR! Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist.

WARNUNG! Wenn das Gerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen. Reparaturen an diesem Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Personen (einschließlich Kinder), die aufgrund ihrer physi- schen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Gerät sicher zu benutzen, sollten dieses Gerät nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person nutzen. Elektrogeräte sind kein Kinderspielzeug! Verwahren und benutzen Sie das Gerät außerhalb der Reich- weite von Kindern. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.DE BordBar CDF-11 Sicherheitshinweise

Wenn das Anschlusskabel dieses Gerätes beschädigt wird, muss es durch den Hersteller, seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Lagern Sie keine explosionsfähigen Substanzen wie z. B. Sprühdosen mit Treibgas im Gerät.

VORSICHT! Trennen Sie das Gerät vom Netz – vor jeder Reinigung und Pflege – nach jedem Gebrauch Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern eingelagert werden.

ACHTUNG! Schließen Sie das Gerät nur mit dem DC-Anschlusskabel an die DC-Bordsteckdose (z. B. Zigarettenanzünder) im Fahrzeug an. Vergleichen Sie die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung. Das Kühlgerät ist nicht geeignet für den Transport ätzender oder lösungsmittelhaltiger Stoffe. Ziehen Sie den Stecker nie am Anschlusskabel aus der Steck- dose. Klemmen Sie Ihr Kühlgerät und andere Verbraucher von der Batterie ab, bevor Sie ein Schnellladegerät anschließen. Trennen Sie die Verbindung oder schalten Sie das Kühlgerät aus, wenn Sie den Motor ausschalten. Sonst kann die Batterie entladen werden.

2.2 Sicherheit beim Betrieb des Gerätes

GEFAHR! Fassen Sie nie mit bloßen Händen an blanke Leitungen.

VORSICHT! Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.DE Bestimmungsgemäßer Gebrauch BordBar CDF-11

ACHTUNG! Benutzen Sie keine elektrischen Geräte innerhalb des Kühl- gerätes, außer wenn diese Geräte vom Hersteller dafür emp- fohlen werden. Stellen Sie das Gerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, starke Sonnen- einstrahlung, Gasöfen usw.) ab. Überhitzungsgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegen- ständen steht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt werden. Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter. Tauchen Sie das Gerät nie in Wasser. Schützen Sie das Gerät und die Kabel vor Hitze und Nässe. 3 Bestimmungsgemäßer Gebrauch Das Kühlgerät CDF-11 (Art.-Nr. 9105100007) eignet sich zum Kühlen und Tiefkühlen von Lebensmitteln. Das Gerät ist für den Betrieb an einer 12/24-Vg-Bordnetzsteckdose eines Autos (Zigarettenanzünder) oder Wohnmobils ausgelegt. Das Gerät ist auch für Camping-Zwecke geeignet. Das Gerät darf keinem Regen ausgesetzt werden.

HINWEIS Wir empfehlen zum Betrieb des Gerätes am 220-240-V-Wechsel- stromnetz die Verwendung eines WAECO Netzgleichrichters (Zu- behör).

VORSICHT! Gesundheitsgefahr! Prüfen Sie bitte, ob die Kühlleistung des Gerätes den Anforderun- gen der Lebensmittel oder Medikamente entspricht, die Sie kühlen wollen.DE BordBar CDF-11 Lieferumfang

4Lieferumfang Kühlgerät Anschlusskabel für 12/24-Vg-Anschluss Schultergurt 5 Technische Beschreibung Die Kühlbox kann Waren abkühlen und kühl halten sowie tiefkühlen. Die Kühlung erfolgt durch einen wartungsfreien Kühlkreislauf mit Kompressor. Die Kühlbox ist für den mobilen Einsatz geeignet. Bei der Verwendung in Fahrzeugen kann die Kühlbox mit dem Sicherheits- gurt gesichert werden. Ein im Gerät integrierter zuschaltbarer Batteriewächter schützt Ihre Fahr- zeugbatterie vor zu tiefer Entladung (siehe Kapitel „Batteriewächter verwen- den“ auf Seite 15). Falls ein Fehler in der internen Elektronik auftritt, kann über einen Notfall- Schalter die Kühlung aufrecht erhalten werden.DE Technische Beschreibung BordBar CDF-11

5.1 Gerätebeschreibung

Position in Abb. 1, Seite 3 Pos. Bezeichnung 1 Bedienfeld 2 Getränkehalter 3 Führung für Sicherheitsgurt 4 LED-Innenbeleuchtung 5 Kühlfach 6Gefrierfach 7 Verriegelung 8 Rutschfeste Auflage 9 Tragegriffe 10 Schultergurt 11 Anschlussbuchse 12 Notfall-SchalterDE BordBar CDF-11 Technische Beschreibung

5.2 Bedien- und Anzeigeelemente

Bedienfeld (Abb. 2, Seite 3) Pos. Bezeichnung Erklärung 1 Ein-/Austaster Schaltet die Kühlbox ein oder aus, wenn die Taste ein bis zwei Sekunden gedrückt wird 2 POWER Betriebsanzeige LED leuchtet grün Kompressor ist an; einge- stellte Temperatur ist noch nicht erreicht LED leuchtet orange Eingestellte Temperatur ist erreicht LED blinkt orange Spannung zu niedrig 3 ERROR LED blinkt rot: eingeschaltetes Gerät ist nicht betriebsbereit 4 SET Wählt den Eingabemodus – Temperatur einstellen – Temperatureinheit (°Celsius oder °Fahrenheit) ein- stellen – Batteriewächter einstellen 5 Display Zeigt die Temperatur im Kühlfach an Die ersten drei Stellen des vierstelligen Displays zei- gen die Temperatur, die vierte Stelle die Temperatur- einheit (°C oder °F) an. Im Fehlerfall zeigt das Display die Fehlermeldung „Err1“ oder „Err2“ an. 6 + Einmal Antippen erhöht den gewählten Eingabewert 7 – Einmal Antippen verringert den gewählten Eingabe- wertDE Bedienung BordBar CDF-11

6 Bedienung Das Gerät ist mit einer LED-Innenbeleuchtung ausgestattet, die eingeschal- tet bleibt, wenn Spannung anliegt. Der Energieverbrauch dieser LED-Innen- beleuchtung ist äußerst gering und vernachlässigbar im Vergleich zum Gesamtenergieverbrauch des Gerätes.

6.1 Vor dem ersten Gebrauch

HINWEIS Bevor Sie das neue Kühlgerät in Betrieb nehmen, sollten Sie es aus hygienischen Gründen innen und außen mit einem feuchten Tuch reinigen (siehe auch Kapitel „Reinigung und Pflege“ auf Seite 18).

6.2 Tipps zum Energiesparen

Wählen Sie einen gut belüfteten und vor Sonnenstrahlen geschützten Einsatzort. Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten. Öffnen Sie das Kühlgerät nicht häufiger als nötig. Lassen Sie den Deckel nicht länger offen stehen als nötig. Tauen Sie die Kühlbox ab, sobald sich eine Eisschicht gebildet hat. Vermeiden Sie eine unnötig tiefe Innentemperatur.

6.3 Kühlbox verriegeln

➤ Schließen Sie den Deckel. ➤ Drücken Sie die Verriegelung (Abb. 1 7, Seite 3) nach unten, bis sie hör- bar einrastet.

6.4 An Zigarettenanzünder anschließen

HINWEIS Wenn Sie die Kühlbox an den Zigarettenanzünder Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Gerät mit Strom versorgt wird.DE BordBar CDF-11 Bedienung

6.5 Kühlbox im Fahrzeug sichern

➤ Öffnen Sie den Deckel der Kühlbox. ➤ Legen Sie den Sicherheitsgurt in die Führung (Abb. 1 3, Seite 3) der Kühlbox ein. ➤ Schließen Sie den Deckel. ➤ Rasten Sie den Sicherheitsgurt ein und straffen Sie ihn.

6.6 Kühlbox einschalten

ACHTUNG! Beschädigungssgefahr! Achten Sie stets darauf, dass beim Betrieb entstehende Wärme ausreichend abgeführt werden kann. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt werden. Sorgen Sie dafür, dass das Gerät in ausreichendem Abstand zu Wänden oder Gegenständensteht, sodass die Luft zirkulieren kann. Achten Sie darauf, dass sich nur Gegenstände bzw. Waren in der Kühlbox befinden, die auf die gewählte Temperatur gekühlt werden dürfen. Klemmen Sie die Kühlbox und andere Verbraucher von der Bat- terie ab, bevor Sie die Batterie mit einem Schnellladegerät auf- laden. Überspannungen können die Elektronik der Geräte beschädigen. Die Kühlbox kann mit 12 V oder 24 V Gleichspannung betrieben werden. Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz ausgestattet, der die Kühlbox gegen Verpolung beim Batterieanschluss und gegen Kurzschluss schützt. ➤ Stellen Sie die Kühlbox auf eine feste Unterlage. Achten Sie darauf, dass die Lüftungsschlitze nicht abgedeckt sind und die erwärmte Luft gut abziehen kann. ➤ Schließen Sie das 12/24-V-Anschlusskabel an den Zigarettenanzünder oder eine 12/24-V-Steckdose im Fahrzeug an.

HINWEIS Im Normalbetrieb muss sich der Notfall-Schalter (Abb. 1 12, Seite 3) in der Stellung „Normal“ befinden. ➤ Drücken Sie den Ein-Austaster (Abb. 2 1, Seite 3) für drei Sekunden.DE Bedienung BordBar CDF-11

✓ Die LED „POWER“ (Abb. 2 2, Seite 3) leuchtet grün. Wenn die Kühlbox die gespeicherte Temperatur erreicht hat, leuchtet die LED orange. ✓ Das Display (Abb. 2 5, Seite 3) schaltet sich ein und zeigt die aktuelle Kühltemperatur an. ✓ Die Kühlbox startet mit dem Kühlen des Innenraums.

6.7 Temperatur einstellen

➤ Drücken Sie den Taster „SET“ (Abb. 2 4, Seite 3) einmal. ➤ Stellen Sie mit den Tastern „+“ (Abb. 2 6, Seite 3) bzw. „–“ (Abb. 2 7, Seite 3) die Kühltemperatur ein. ✓ Das Display zeigt für einige Sekunden die eingestellte gewünschte Kühl- temperatur an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.

6.8 Temperatureinheit wählen

Sie können zur Temperaturanzeige zwischen den Werten für °Celsius und °Fahrenheit wählen. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie die Kühlbox ein. ➤ Drücken Sie den Taster „SET“ (Abb. 2 4, Seite 3) zweimal. ➤ Stellen Sie mit den Tastern „+“ (Abb. 2 6, Seite 3) bzw. „–“ (Abb. 2 7, Seite 3), die Temperatureinheit °Celsius oder °Fahrenheit ein. ✓ Das Display zeigt für einige Sekunden die eingestellte Temperatureinheit an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Temperatur zurückkehrt.DE BordBar CDF-11 Bedienung

6.9 Batteriewächter verwenden

ACHTUNG! Beschädigungsgefahr! Die Batterie besitzt beim Abschalten durch den Batteriewächter nicht mehr ihre volle Ladekapazität, vermeiden Sie mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Batterie wieder aufge- laden wird. Das Gerät ist mit einem mehrstufigen Batteriewächter ausgestattet, der Ihre Fahrzeugbatterie beim Anschluss an das 12/24-V-Bordnetz vor zu tiefer Ent- ladung schützt. Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Box selbstständig ab, sobald die Versorgungsspannung un- ter einen einstellbaren Wert abfällt. Die Kühlbox schaltet sich wieder ein, so- bald durch Aufladung der Batterie die Wiedereinschaltspannung erreicht wird.

HINWEIS Wenn das Gerät wegen zu niedriger Spannung vom Batteriewäch- ter abgeschaltet wird, schaltet sich das Display (Abb. 2 5, Seite 3) ab und LED „Power“ (Abb. 2 2, Seite 3) blinkt orange. Im Modus „HIGH“ spricht der Batteriewächter schneller an als in den Stufen „LOW“ und „MED“ (siehe folgende Tabelle). Um den Modus für den Batteriewächter zu ändern, gehen Sie wie folgt vor: ➤ Schalten Sie die Kühlbox ein. ➤ Drücken Sie den Taster „SET“ (Abb. 2 4, Seite 3) dreimal. ➤ Stellen Sie mit den Tastern „+“ (Abb. 2 6, Seite 3) bzw. „–“ (Abb. 2 7, Seite 3), den Modus für den Batteriewächter ein. Batteriewächter-Modus LOW MED HIGH Ausschaltspannung bei 12 V 10,1 V 11,4 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,2 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,1 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 25,3 V 26,2 VDE Bedienung BordBar CDF-11

✓ Das Display zeigt für einige Sekunden den eingestellten Modus an. Das Display blinkt einige Male, bevor es zur Darstellung der aktuellen Tempe- ratur zurückkehrt.

HINWEIS Wenn die Kühlbox von der Starterbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn die Kühlbox an eine Versorgungsbatterie angeschlossen ist, reicht der Batteriewächter- Modus „LOW“ aus. Wenn Sie die Kühlbox am Wechselstromnetz betreiben wollen, stellen Sie den Batteriewächter auf „LOW“.

6.10 Notfall-Schalter verwenden

Das Gerät ist mit einem Notfall-Schalter ausgestattet. Dadurch können Sie die Kühlung aufrecht erhalten, wenn eine Störung der internen Elektronik auftritt.

HINWEIS Im Normalbetrieb muss sich der Notfall-Schalter (Abb. 1 12, Seite 3) in der Stellung „Normal“ befinden. ➤ Falls die interne Elektronik ausfällt: Stellen Sie den Notfall-Schalter in die Stellung „Emergency“.

6.11 Kühlbox ausschalten

➤ Räumen Sie die Kühlbox leer. ➤ Schalten Sie die Kühlbox aus: Drücken Sie den Ein-/Austaster (Abb. 2 1, Seite 3) für drei Sekunden. ➤ Ziehen Sie den Anschlussstecker heraus. Wenn Sie die Kühlbox für längere Zeit nicht benutzen wollen: ➤ Lassen Sie den Deckel leicht geöffnet. So verhindern Sie, dass sich Ge- rüche bilden.DE BordBar CDF-11 Bedienung

6.12 Kühlbox abtauen

Luftfeuchtigkeit kann sich am Verdampfer oder im Innenraum der Kühlbox als Reif niederschlagen, der die Kühlleistung verringert. Tauen Sie das Gerät rechtzeitig ab.

ACHTUNG! Gefahr von Geräteschäden! Verwenden Sie nie harte oder spitze Werkzeuge zum Entfernen von Eisschichten oder zum Lösen festgefrorener Gegenstände. Gehen Sie wie folgt vor, um die Kühlbox abzutauen: ➤ Nehmen Sie das Kühlgut heraus. ➤ Lagern Sie es ggf. in einem anderen Kühlgerät, damit es kalt bleibt. ➤ Schalten Sie das Gerät ab. ➤ Lassen Sie den Deckel offen. ➤ Wischen Sie das Tauwasser auf.

6.13 Steckersicherung (12/24 V) austauschen

➤ Ziehen Sie die Ausgleichshülse (Abb. 3 4, Seite 4) vom Stecker ab. ➤ Drehen Sie die Schraube (Abb. 3 5, Seite 4) aus der oberen Gehäuse- hälfte (Abb. 3 6, Seite 4) heraus. ➤ Heben Sie vorsichtig die obere Gehäusehälfte von der unteren (Abb. 3 1, Seite 4) ab. ➤ Nehmen Sie den Kontaktstift (Abb. 3 3, Seite 4) heraus. ➤ Tauschen Sie die defekte Sicherung (Abb. 3 2, Seite 4) gegen eine neue Sicherung mit demselben Wert (T8A 32V) aus. ➤ Setzen Sie den Stecker in umgekehrter Reihenfolge wieder zusammen.DE Reinigung und Pflege BordBar CDF-11

7 Reinigung und Pflege

WARNUNG! Trennen Sie vor jeder Reinigung und Pflege das Gerät vom Netz.

ACHTUNG! Beschädigungsgefahr! Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder gar im Spülwasser. Verwenden Sie zur Reinigung keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. ➤ Reinigen Sie das Gerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehen- de Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt.DE BordBar CDF-11 Störungsbeseitigung

8 Störungsbeseitigung 9 Entsorgung ➤ Geben Sie das Verpackungsmaterial möglichst in den entsprechenden Recycling-Müll.

Wenn Sie das Produkt endgültig außer Betrieb nehmen, infor- mieren Sie sich bitte beim nächsten Recyclingcenter oder bei Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften. Störung Mögliche Ursache LösungsvorschlagDas Gerät funktioniert nicht, LED „POWER“ leuchtet nicht.An der 12/24-Volt-Steckdose (Zigaret-tenanzünder) im Fahr-zeug liegt keine Spannung an.In den meisten Fahrzeugen muss der Zündschalter eingeschaltet sein, damit der Zigarettenanzünder Spannung hat.Das Gerät kühlt nicht (Ste-cker ist eingesteckt, LED „POWER“ leuchtet).Kompressor defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.Das Gerät kühlt nicht (Ste-cker ist eingesteckt, LED „POWER“ blinkt, das Dis-play ist leer).Die Spannung an der 12/24-Volt-Steckdose ist zu niedrig.Prüfen Sie die Batterie und laden Sie diese, falls nötig.Prüfen Sie die Kabel und die Verbin-dungen.Beim Betrieb an der 12/24-V-Steckdose (Ziga-rettenanzünder):Die Zündung ist eingeschal-tet, das Gerät funktioniert nicht und die LED „POWER“ leuchtet nicht.Ziehen Sie den Stecker aus der Steckdose und nehmen Sie folgende Prüfungen vor.Die Fassung des Zigarettenanzünders ist verschmutzt. Das hat einen schlechten elektrischen Kontakt zur Folge.Wenn der Stecker in der Zigarettenan-zündersfassung sehr warm wird, muss entweder die Fassung gereinigt wer-den, oder der Stecker ist möglicher-weise nicht richtig zusammengebaut.Die Sicherung des 12/24-V-Steckers ist durchgebrannt.Tauschen Sie die Sicherung des 12/24-V-Steckers (Abb. 3 2, Seite 4) aus. Die Fahrzeug-Siche-rung ist durchge-brannt.Tauschen Sie die Fahrzeug-Sicherung der 12/24-V-Steckdose (üblicherweise 15 A) aus (Beachten Sie dazu die Betriebsanweisungen zu Ihrem KFZ).Die LED „ERROR“ blinkt, und das Display zeigt „ERR1“ oder „ERR2“.Gerät defekt. Die Reparatur kann nur von einem zugelassenen Kundendienstbetrieb durchgeführt werden.DE Technische Daten BordBar CDF-11

HINWEIS Ab Umgebungstemperaturen von über 32 °C (90 °F) kann die mi- nimale Temperatur nicht mehr erreicht werden. Der Kühlkreislauf enthält R134a. BordBar CDF-11Art.-Nr.: 9105100007Bruttoinhalt: 10,5 LiterAnschlussspannung: 12/24 VgLeistungsaufnahme: max. 30 WKlimaklasse: NKühlleistung: +10 °C bis –18 °CAbmessungen: 540 x 235 x 358 mmGewicht 9 kgBetriebstemperaturbereich: 18 °C bis 43 °CPrüfung/Zertifikat:EN BordBar CDF-11 Explanation of symbols

10 Technische gegevens
