Type de produit	Siège vélo enfant
Marque	OKBABY
Modèle	Eggy Relax
Dimensions (L x P x H)	40 x 34 x 80 cm
Poids	4,4 kg
Tranche d'âge	À partir de 9 mois
Poids maximal de l'enfant	22 kg
Poids minimal de l'enfant	9 kg
Diamètre de tube de selle compatible	28 à 40 mm (section ronde)
Matériaux	Polypropylène, rembourrage en mousse
Fonctions principales	Siège inclinable (bouton de déblocage), harnais de sécurité 3 points, repose-pieds réglables avec bride, système de fixation rapide
Sécurité	Harnais ajustable, bride de pied, pivot de blocage de sécurité, conformité EN14344, adaptateurs pour différents diamètres de cadre
Entretien et nettoyage	Nettoyage à l'eau tiède et détergent neutre, séchage à l'air, ne pas utiliser de solvants
Pièces détachées et réparabilité	Bloc de fixation (réf. 37425210), bras de support (plusieurs références selon inclinaison), réparation par personnel autorisé
Accessoires inclus	3 adaptateurs plastique, 1 réduction molle, cache de protection, clé six pans, vis M6x70 et M6x80
Compatibilité vélos électriques	Oui, montage sur tube de selle
Durée de vie recommandée	3 ans (selon exposition aux intempéries)

FOIRE AUX QUESTIONS - Eggy Relax OKBABY

À partir de quel âge puis-je utiliser le siège Eggy Relax ?

Le siège est conçu pour les enfants à partir de 9 mois environ, à condition qu'ils sachent rester assis seuls pendant toute la balade. Le poids doit être compris entre 9 kg et 22 kg.

Comment installer le siège sur mon vélo ?

Fixez le bloc de fixation sur le tube de selle (diamètre 28-40 mm) à l'aide des adaptateurs plastique et de la réduction molle. Insérez le bras de support dans le siège, puis dans le bloc. Serrez les vis au couple de 8 Nm. Consultez la notice pour les étapes détaillées.

Puis-je utiliser ce siège sur un vélo à assistance électrique ?

Oui, le siège peut être monté sur les vélos à assistance électrique, à condition que le cadre dispose d'un tube de selle de section ronde de 28 à 40 mm. Il est interdit sur les scooters ou motos.

Comment régler l'inclinaison du siège ?

Tirez le bouton de déblocage (E) vers le haut tout en maintenant le siège, puis inclinez-le à la position désirée. Relâchez le bouton pour verrouiller. Cette fonction est exclusive au modèle Eggy Relax.

Comment ajuster les ceintures de sécurité ?

Pour régler la hauteur, extrayez les ceintures par l'ouverture derrière le dossier et choisissez les fentes adaptées à la taille de l'enfant. Pour la longueur, faites glisser les boucles. Les ceintures doivent être serrées sans comprimer l'enfant.

Comment fixer les pieds de l'enfant ?

Réglez la hauteur des repose-pieds en tournant le pivot de réglage vers le haut, puis bloquez-le vers le bas. Attachez la bride sur le côté extérieur du repose-pied dans le crochet prévu à cet effet.

Le siège est-il facile à retirer ?

Oui, pressez le poussoir de décrochage sur le bloc de fixation et extrayez le siège. Pour le remettre, insérez le bras de support jusqu'au déclic du levier de retenue.

Comment entretenir le siège ?

Nettoyez avec de l'eau tiède et un détergent neutre. N'utilisez pas de solvants ni de produits abrasifs. Laissez sécher le rembourrage à l'air libre, ne repassez pas.

Quelles sont les normes de sécurité respectées ?

Le siège est conforme à la réglementation européenne EN14344. Il est équipé d'un harnais 3 points, d'une bride de pied, et d'un pivot de blocage de sécurité.

Où puis-je acheter des pièces détachées ?

Les pièces détachées comme le bloc de fixation (réf. 37425210) ou les bras de support (plusieurs références selon l'inclinaison) sont disponibles auprès du fabricant OKBABY ou de revendeurs agréés. Les réparations doivent être effectuées par un personnel autorisé.

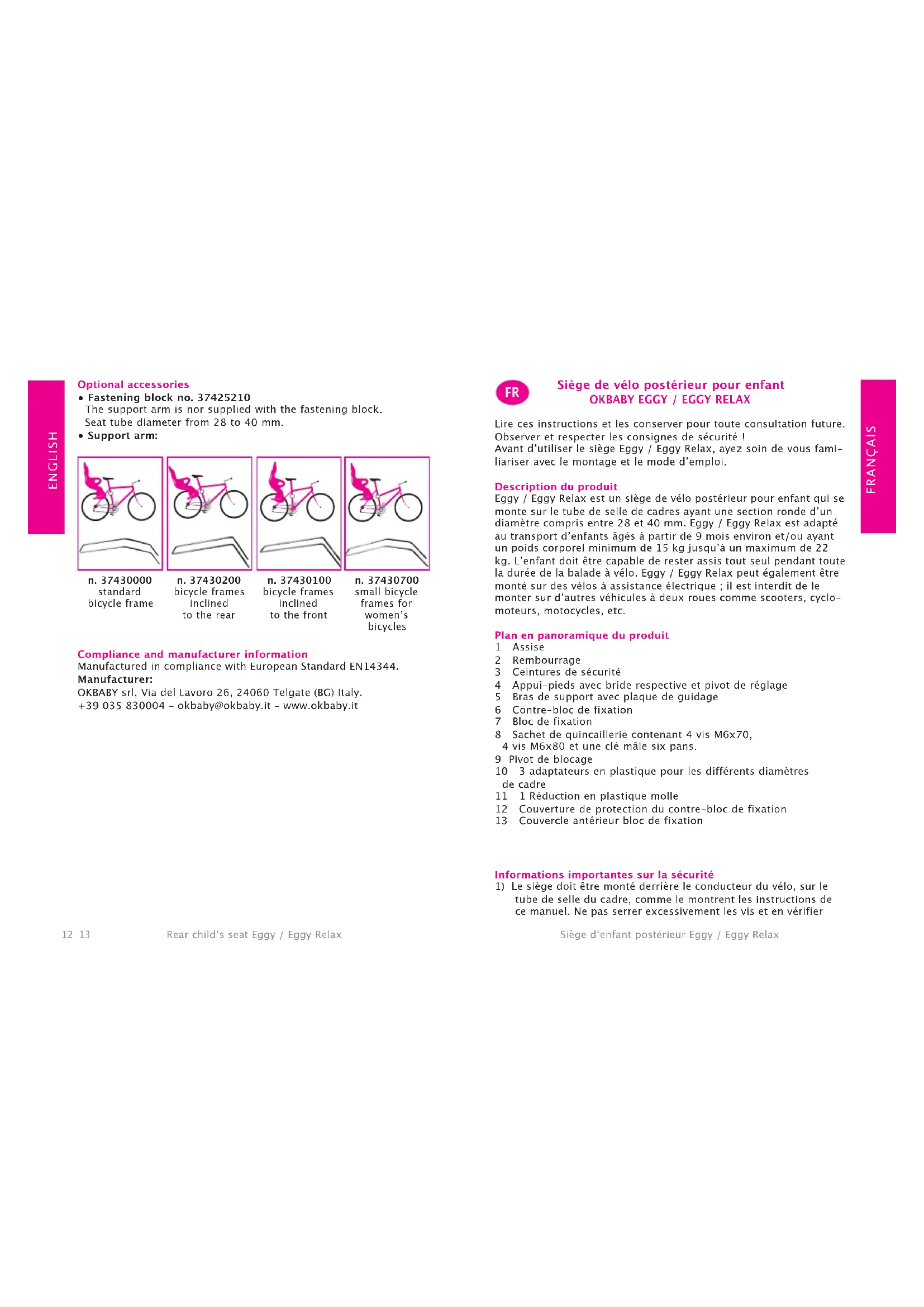

MODE D'EMPLOI Eggy Relax OKBABY

Siège de velo postérieur pour infant OKBABY EGGY /EGGY RELAX

Lire ces instructions et les conserver pour toute consultation future. Observer et respecter les consignes de sécurité! Avant d'utiliser le siege Eggy / Eggy Relax, ayez soin de vous familiariser avec le montage et le mode d'emploi.

Description du produit

Eggy / Eggy Relax est un siège de velo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d'un diamètre compris entre 28 et 40mm . Eggy / Eggy Relax est ajusté au transport d'enfants agés à partir de 9 mois environ et/ou ayant un poids corporel minimum de 15kg jusqu'à un maximum de 22kg . L'enfant doit être capable de rester assis tout seulpendant toute la durée de la balade à velo. Eggy / Eggy Relax peut également être monté sur des velos à assistance électrique; il est interdit de le monter sur d'autres vehicules à deux roues comme scooters, cyclomoteurs, motorcycles, etc.

Plan en panoramicque du produit

1Assise
2 Rembourse
3 Ceintures de sécurité
4 Appui-pieds avec bride respective et pivot de réglage
5 Bras de support avec plaque de guidage
6 Contre-bloc de fixation
7 Bloc de fixation
8 Sachet de quincaillerie contenant 4 vis M6x70,
4 vis M6x80 et une clé mâle six pans.
9 Pivot de blocage
10 3 adaptateurs en plastique pour les différents diamètres de cadre
11 1 Reduction en plastique molle
12 Couverture de protection du contre-bloc de fixation
13 Couvercle antérieur bloc de fixation

Informations importantes sur la sécurité

1) Le siège doit être monté derrière le conducteur du velo, sur le tube de selle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérifier

regulierement les serrage.

2 Verifier que le vélo utilisé est ajusté pour pouvoir y attacher des charges supplémentaires. Verifier les informations fournies en même temps que le vélo ou demander des informations et des conseils au fabricant de ce dernier.
3) Installer le siège et ses pièces de façon à donner à l'enfant un comfort et une sécurité maximum. Lorsque l'enfant est installé dans le siège, le dossier doit être légément incliné vers l'arrière afin d'empecher que l'enfant ne glisse vers l'avant.
4) Une fois le siege monté, vérifier que chaque partie du vole fonctionne correctement.
5) Vérifier la présence de lois évientuèlement en vigueur dans votre pays régissant l'utilisation de sièges de vélo pour le transport d'enfants.
6) Vérifier au début, puis régulierement, que le poids et la taille de l'enfant ne dépassent pas le maximum autorisé pour le siège.
7) Verifier que l'enfant ou ses vêtements n'entrent pas en contact avec les pieces en mouvement du siège ou du velo. S'assurer que les mains et les pieds de l'enfant n'entrent pas en contact avec la roue ou ne se coincept pas dans les freins.
8) Vérifier l'absence de pieces coupantes pouvant entraire en contact avec l'enfant (par exemple, cables effilochés ou détiéorés, etc.).
9) Vérifier que les ceintures de sécurité ne sont pas laches et qu'elles n'entrent pas en contact avec les parties en mouvement du velo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d'attacher les ceintures de sécurité. S'assurer que l'enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L'enfant installé dans le siège doit être habillé et protégé du froid encore plus que le conducteur du velo. Protégier l'enfant de la pluie.
12) Il est préférible de faire porter à l'enfant place dans le siège de velo un casque de protection homologué.
13) Vérifier que le siège n'est pas trop choaud (par exemple surchauffé par le soleil) avant d'y installer l'enfant.
14) Retirer le siege lorsque leVELO est transporte en voiture. Les trouss d'air pourraient abimer le siege ou detacher le siege duvelo, provoquant des accidents.
15) Couvrir les ressorts qui se trouvent eventuellement sous la selle pour éviter que l'enfant ne s'y coince et/ou ne s'y écrase les doiguits.
16) Vérifiez à chaque utilisation que le siege est correctement enclenché dans le bloc de fixation : en tirant le bras de support vers le haut, le siege ne doit pas se détacher du bloc de fixation.

17) Le matériel du siège (polypropylène) perd certaines de ses propriétés mécaniques avec le processus de vieillissement s'il est exposé pendant longtemps aux influences de l'environnement (soleil, pluie, gel, etc.). Dans le cas d'utilisation et d'exposition aux influences de l'environnement normaux, nous vous conseillons de remplaçer le siège après trois ans.

Avertissements

1) ATTENTION: ne pas installer d'autres bagages sur le siège. Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du vélo par rapport au siège. Ex.: en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION: ne pas apporder de modifications au siège
3) ATTENTION : la conduite du vélo peut s'avérer différente lorsqu'un enfant est installé dans le siège, en particulier pour ce qui est de l'équilibre, du braquage et du freinage.
4) ATTENTION: ne jamais garer son vélo en laissant l'enfant sans surveillance dans le siècle.
5) ATTENTION: ne pas utiliser le siege si une pièce quelconqué manque ou est cassée.

Montage et assemblage du siege

Illustration 1:

Déterminer le diamètre du cadre et désirir l'adaptateur en plastique (10) qui convient. Le diamètre de repère est indiqué sur chaque adaptateur. Fixer le bloc de fixation (7) et le contre-écrou de fixation (6) en interpolant l'adaptateur en plastique (10) et la réduction en plastique molle (11). L'adaptateur en plastique (10) présente des emplacements prévus pour y logger les passée-câbles soudés sur le cadre et pour y faire passer les câbles. Laisser les vis de fixation (8) légarement desserrées pour pouvoir régler la position verticale du siège, puis les fixer à la fin du montage. Le couple de serrage optimal est 8Nm.

Illustration 2 :

dégager le bras de support (5) de l'anneau d'arrêt et l'extraire de son siège.

Illustration 3:

introduire le bras de support (5) dans le siège prévu à cet effet (voir illustration) et pousser la plaque de guidage (5) jusqu'à ce qu'elle batte contre le logement de guidage et qu'elle ne puisse pas être poussae plus loin (voir aussi illustration 4).

Illustration 4 :

Introduire complètement le pivot de blocage (9) dans le trou 8. Illustration 5:

Faire tourner le pivot de blocage de 90^ dans le sens des aiguilles d'une montre et engrener l'ergot de sécurité du pivot de blocage dans l'espace libre (voir illustration agrandie ci-contre).

DANGER: Le pivot de blocage est une partie importante pour la sécurité, il faut l'enclenorcher dans tous les cas. Avant de partir, il faut chaque fois contrôle que la ceinture est correctement positionné!

Illustration 6:

introduire les deux extrémités du bras de support (5) dans les deux trouès du bloc de fixation (7). Quand le siège est positionné correctement, serrer les vis (8) de manière graduelle et uniforme jusqu'à ce que le bloc de fixation ne tourne plus autour du cadre. Insérer le couvercle antérieur (13) en le faisant glisser sur la partie antérieure du bloc de fixation (7). Couvrir le contre-bloc de fixation (6) avec la couverture de protection (12) (voir illustration 1).

Illustration 7:

régler la position horizontale et verticale du siège, conformément aux paramétres indiqués sur la figure. Le centre de charge (voir fig., le cercle rouge) ne doit pas se couter à plus de 10 cm derrière l'axe de la roue. Si nécessaire, corriger l'orientation horizontale du siège comme décrit dans l'illustration 8.

Illustration 8:

correction de la position horizontale.

Phase 1: presser les deux moitiés de la poignée du pivot de blocage l'une contre l'autre de sorte que l'ergot de sécurité se dégage. Phase 2: faire tourner le pivot de blocage de 90^ vers le bas. Phase 3: déplacer le siege en sens horizontal jusqu'à ce qu'on obtienne la position désirée.

Phase 4: fixer le bras de support comme montré dans l'illustration 5. Illustration 9:

Fixation des appui-pieds : Placer l'appui-pieds marqué du signe « SX » dans la position la plus haute de la jambe gauche du siège. Introduire le pivot de réglage marqué du signe « SX » du côte extérieur du siège vers l'intérieur. Répéter les opérations décrites pour l'appui-pieds droit et le pivot de réglage correspondant, marqués du signe «DX».

Emploi du siège

Illustration 10:

Exclusivement pour Eggy Relax: Incliner le siège. Pour régler l'inclinaison du siège, tirer le bouton de déblocage (E) vers le haut. Tout en Maintenant le bouton de déblocage dans la position soulevée, avec l'autre mainmettre l'inclinaison du siège dans la position désiriée. Puis relâcher le bouton de déblocage (E).

Réglage des appui-pieds. Tourner le pivot de réglage vers le haut et déplacer les appui-pieds dans la position souhaitée. Àpres avoir trouvez la position souhaitée, bloquer les appui-pieds en tournant le pivot de réglage vers le bas.

Illustration 13 :

Boucler la ceinture pour l'enfant: Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l'enfant. Régler la hauteur de la ceinture: extraire les ceintures pour régler leur hauteur, en insérant petit à petit la boucle derrière le dossier, à travers l'ouverture. Choisir les ouvertures supérieures ou inférieures pour fixer les ceintures en fonction de la taille de l'enfant. Régler la longueur de la ceinture: modifier la longueur des ceintures en faisant glisser les boucles. Les ceintures doivent être fixées solidement mais sans que l'enfant soit trop serré.

Boucler les ceintures : Attacher la fermetre de la ceinture. Contrôlet que la fermetre de la ceinture s'est déclenchée correctement dans sa position, en tirant la ceinture après le déclic.

Illustration 14:

Pour déboucler les ceintures, presser simultanément les deux poussoirs (avant et arrière) qui se trouvent dans la fermetre. La fermetre se débloque.

Illustration 15:

Blocage et déblocage des pieds de l'enfant : pour bloquer les pieds de l'enfant, fixer la bride sur le côte extérieur du repose-pied dans le crochet prevu à cet effet sur le repose-pied en question.
Vérifiez toujours que les pieds de votre enfant sont bien fixés aux appui-pieds. La bride fournie permet un réglage très ample.

Illustration 16:

Enlever le siège: Presser le pousoir de décrochage du bloc de fixation (7), et extraire le siège. Pour accrocher à nouveau le siège, insérer le bras de support (5) dans les deux troux du bloc de fixation (7) jusqu'à ce que le levier de retenue se déclenché (fig. 6).

Entretien

1) Nettoyer le siege, le rembourse et les ceintures avec de I'eau tiéde et un produit nettoyant neutré. Ne pas utiliser de solvants ni de détosifs corrosifs et abrasifs. Laisser sécher le rembourse à l'air. Ne pas repasser.
2) Seul un personnel autorisé pourra se charger de la réparation du siècle néveo et du remplacement des pièces endommagées.

Données techniques

Produit Siège de velo pour enfant

OKBABY mod. Eggy / Eggy Relax

Dimensions 40x34x80 CM (LxPxH)

Poids 4,4 kg

Accessoires en option

• Bloc de fixation n° 37425210
  Lebras de support n'est pas fourni avec le bloc de fixation.
  Diametre du tube de 28 à 40 mm
• Bras de support:

n. 37430000
cadres de velo
standard
n.37430200
cadres de velo
avec inclinaison
pos
n.37430100
cadres de yelo
avec inclinaison
antérieure
n.37430700
cadres de velo
petits pour les
velos de femme

Conformité et producteur

Produit conformément à la Réglementation Européenne EN14344.

Producteur :
