Produkttyp	Kindersitz für Fahrräder
Marke	OKBABY
Modell	Eggy Relax
Maße (L x B x H)	40 x 34 x 80 cm
Gewicht	4,4 kg
Altersgruppe	Ab 9 Monaten
Maximales Kindesgewicht	22 kg
Mindestgewicht des Kindes	9 kg
Kompatibler Sattelrohrdurchmesser	28 bis 40 mm (runder Querschnitt)
Materialien	Polypropylen, Schaumstoffpolsterung
Hauptfunktionen	Neigbarer Sitz (Entriegelungstaste), 3-Punkt-Sicherheitsgurt, verstellbare Fußstützen mit Riemen, Schnellbefestigungssystem
Sicherheit	Verstellbarer Gurt, Fußriemen, Sicherheitsverriegelung, Konformität EN14344, Adapter für verschiedene Rahmendurchmesser
Pflege und Reinigung	Reinigung mit lauwarmem Wasser und neutralem Reinigungsmittel, Lufttrocknung, keine Lösungsmittel verwenden
Ersatzteile und Reparierbarkeit	Befestigungsblock (Art.-Nr. 37425210), Stützarm (mehrere Artikelnummern je nach Neigung), Reparatur durch autorisiertes Personal
Enthaltenes Zubehör	3 Kunststoffadapter, 1 weiche Reduzierung, Schutzabdeckung, Inbusschlüssel, Schrauben M6x70 und M6x80
Kompatibilität mit E-Bikes	Ja, Montage am Sattelrohr
Empfohlene Lebensdauer	3 Jahre (je nach Witterungseinflüssen)

Häufig gestellte Fragen - Eggy Relax OKBABY

Ab welchem Alter kann ich den Sitz Eggy Relax verwenden?

Der Sitz ist für Kinder ab etwa 9 Monaten geeignet, sofern sie während der gesamten Fahrt alleine sitzen können. Das Gewicht sollte zwischen 9 kg und 22 kg liegen.

Wie montiere ich den Sitz an meinem Fahrrad?

Befestigen Sie den Befestigungsblock am Sattelrohr (Durchmesser 28-40 mm) mit den Kunststoffadaptern und der weichen Reduzierung. Stecken Sie den Stützarm in den Sitz und dann in den Block. Ziehen Sie die Schrauben mit einem Drehmoment von 8 Nm an. Bitte lesen Sie die Anleitung für detaillierte Schritte.

Kann ich diesen Sitz an einem E-Bike verwenden?

Ja, der Sitz kann an E-Bikes montiert werden, sofern der Rahmen ein Sattelrohr mit rundem Querschnitt von 28 bis 40 mm hat. Die Verwendung an Rollern oder Motorrädern ist verboten.

Wie stelle ich die Neigung des Sitzes ein?

Ziehen Sie die Entriegelungstaste (E) nach oben, während Sie den Sitz halten, und neigen Sie ihn in die gewünschte Position. Lassen Sie die Taste los, um zu verriegeln. Diese Funktion ist exklusiv für das Modell Eggy Relax.

Wie stelle ich die Sicherheitsgurte ein?

Um die Höhe einzustellen, ziehen Sie die Gurte durch die Öffnung hinter der Rückenlehne und wählen Sie die passenden Schlitze für die Körpergröße des Kindes. Für die Länge schieben Sie die Schnallen. Die Gurte sollten fest, aber nicht einschnürend sein.

Wie befestige ich die Füße des Kindes?

Stellen Sie die Höhe der Fußstützen ein, indem Sie den Einstelldrehknopf nach oben drehen und dann nach unten arretieren. Befestigen Sie den Riemen an der Außenseite der Fußstütze im dafür vorgesehenen Haken.

Lässt sich der Sitz leicht entfernen?

Ja, drücken Sie den Auslöseknopf am Befestigungsblock und ziehen Sie den Sitz heraus. Zum Wiedereinsetzen stecken Sie den Stützarm ein, bis der Haltehebel einrastet.

Wie pflege ich den Sitz?

Reinigen Sie mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder Scheuermittel. Lassen Sie die Polsterung an der Luft trocknen, nicht bügeln.

Welche Sicherheitsnormen werden erfüllt?

Der Sitz entspricht der europäischen Norm EN14344. Er ist mit einem 3-Punkt-Gurt, Fußriemen und einer Sicherheitsverriegelung ausgestattet.

Wo kann ich Ersatzteile kaufen?

Ersatzteile wie der Befestigungsblock (Art.-Nr. 37425210) oder Stützarme (mehrere Artikelnummern je nach Neigung) sind beim Hersteller OKBABY oder bei autorisierten Händlern erhältlich. Reparaturen dürfen nur von autorisiertem Personal durchgeführt werden.

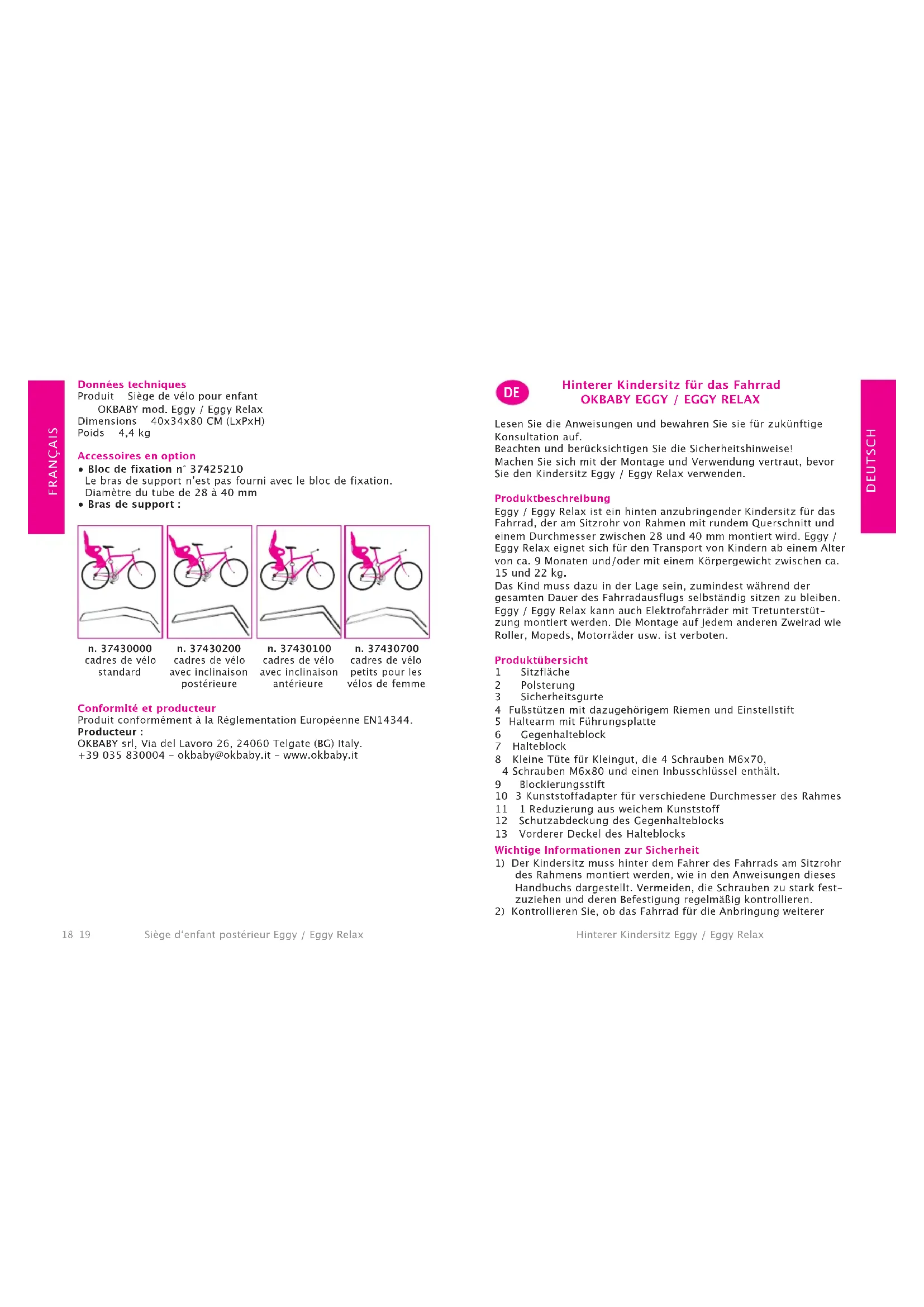

BEDIENUNGSANLEITUNG Eggy Relax OKBABY

Hinterer Kindersitz fur das Fahrrad

OKBABY EGGY / EGGY RELAX

Lesen Sie die Anweisungen und bewahren Sie sie für zukünftige Konsultation auf.

Beachten und berücksichtigten Sie die Sicherheitsinweise!
Machen Sie sich mit der Montage und Verwendung vertraut, bevör Sie den Kindersitz Eggy / Eggy Relax verwenden.

Produktbeschreibung

Eggy / Eggy Relax ist ein hinten anzubringender Kindersitz für das Fahrad, der am Sitzrohr von Rahmen mit rundem Querschnitt und einem Durchmesser zwischen 28 und 40 mm montiert wird. Eggy / Eggy Relax eignet sich für den Transport von Kindern ab einem Alter von ca. 9 Monaten und/oder mit einem Körpergewicht zwischen ca. 15 und 22 kg.

Das Kind muss dazu in der Lage sein, zumindest während der gesamten Dauer des Fahrradausflugs selbständig sitzen zu bleiben. Eggy / Eggy Relax kann auch Elektrofahränder mit Tretunterstutzung montiert werden. Die Montage auf jedem anderen Zweirad wie Roller, Mopeds, Motorräder usw. ist verboten.

Produktübersicht

1 Sitzfläche
2 Polsterung
3 Sicherheitsgurte
4 Fufstutzen mit dazugehorigem Riemen und Einstellstift
5 Haltearm mit Führungsplatte
6 Gegenhalteblock
7 Halteblock
8 Kleine Tute fur Kleingut, die 4 Schrauben M6x70.
4 Schrauben M6x80 und einen Inbusschluss enthalt.
9 Blockierungsstift
10 3 Kunststoffadapter fur verschiedene Durchmesser des Rahmes
11 1 Reduzierung aus weichem Kunststoff
12 Schutzabdeckung des Gegenhalteblocks
13 Vorderer Deckel des Halteblocks

Wichtige Informationen zur Sicherheit

1) Der Kindersitz muss hinter dem Fahrer des Fahrrads am Sitzrohr des Rahmens montiert werden, wie in den Anweisungen theses Handbuchsdargestellt. Vermeiden, die Schrauben zu stark festzuziehen und deren Befestigung regelmäßig kontrollierten.
2) Kontrollieren Sie, ob das Fahrrad für die Anbringung weiterer

Lasten geeignet ist. Wir empfehlen außerdem, die mit dem Fahrrad gelieferten Informationen zu prufen oder den Hersteller direkt um Informationen und Ratschlage zu bitten.

3) Den Kindersitz und seine Bauteile so anbringen, dass das Kind hochsten Komfort und hochste Sicherheit genieBt. Wenn das Kind im Kindersitz sitzt, so muss die Ruckenlehne leicht nach hintenGENigt sein, um zu verhindern,dass das Kind nach vor- ne rutschen kann.
4) Stellen Sie sichere, dass jeder Fahrradteil bei montiertem Kinder-sitz perfect Funktioniert.
5) Prufen Sie, ob in Ihrem Land eventuell Gesetze gelten, die die Verwendung von Fahrrad-Kindersitzen für den Transport von Kindern regemlientieren.
6) Anfangs und dann von Mal zu Mal überprüfen, dass das Gewicht und die Grübe des Kindes nicht die vom Kindersitz zulässigen Höchstwerte überschreiben.
7) Stellen Sie safer, dass das Kind oder ein Teil seiner Kleidung nicht mit den in Bewegung befindlichen Teilen des Kindersitzes oder des Fahrrads in Berührung kommt. Es muss verhindert werden, dass die Hande und Fuß des Kindes mit dem Rad in Kontakt kommt oder sich in den Bremsen einklommen konnen.
8) Überprüfen Sie, dass keine scharfen Kanten vorhanden sind, mit denen das Kind in Berührung kommt kann (z.B. ausgefranstede oder verschlisse Kabel usw.).
9) Überprüfen Sie, dass die Sicherheitsgurte nicht gelockert sind und dass sie nicht mit den in Bewegung befindlichen Teilen des Fahrrads, insbesondere mit den Rädern in Kontakt kommt, auch wenn im Kindersitz kein Kind transportiert wird.
10) Verwenden Sie immer die Sicherheitsgurte. Stellen Sie safer, dass das Kind korrekt mit den Gurten am Kindersitz ange-schnllt ist.
11) Das Kind im Kindersitz muss mehr als der Fahrer des Fahrroads bekleidet und vor Kälte geschützt sein. Das Kind vor Regen schätzen.
12) Es empfeihlt sich, dem Kind einen zugelassenen Schutzhelm aufzusetzen.
13) Stellen Sie sicher, dass der Kindersitz nicht zu heißt ist (zum Beispiel von der Sonne aufgeheizt), bevor Sie das Kind hineinsetzen.
14) Nehmen Sie den Kindersitz ab, wenn das Fahrrad auf dem Auto transportiert wird. Die Luftwirbel konnten den Kindersitz beschädigen oderihn vom Fahrrad herunterreiben und somit Unfälle verursachen.
15) Decken Sie eventuell unter dem Sattel vorhandene Federn ab,

daimt die Finger des Kindes nicht darin hangen bleiben und/oder gequetscht werden konnen.

16) Stellen Sie vor jedem Gebrauch sicher, dass der Kindersitz korrekt im Halteblock eingerastet ist: ziehen Sie dazu den Haltearm nach offen; der Kindersitz darf sich nicht vom Halteblock abiesen.
17) Das Material des Kindersitzes (Polypropylen) verliert durch Alterungsprozesse eine机能ische Eigenschaften, wenn es langfristig Umwelteinflüssen (Sonne, Regen, Eis, usw.) ausgesetzt ist. Bei normaler Verwendung und ständigem Aussetzen an Umwelteinflüsse empfehlen wir, den Kindersitz nach drei Jahren zu ersetzen.

A Hinweise

1) ACHTUNG: Kein weiteres Gepäck auf den Kindersitz legen. Eventuelle zusätzliche Gepäckstücke müssen auf der dem Kindersitz gegenüberliegenden Seite des Fahrrads angebracht werden. Z.B.: Im Falle eines halten angebrachten Kindersitzes einen Front-Gepäckträger verwenden und umgekehrt.
2) ACHTUNG: Den Kindersitz nicht verändern.
3) ACHTUNG: Das Fahren des Fahrrads konnte mit einem Kind im Kindersitz anders sein, insbesondere mit Hinblick auf Gleichgewicht, Lenbewegung und Bremsung.
4) ACHTUNG: Das Fahrrad nie abstellen und damit das Kind unbewacht im Kindersitz halten.
5) ACHTUNG: Den Kindersitz nicht verwenden, wenn irgendein Teil fehl't oder kaputt ist.

Montage und Zusammenbau des Kindersitzes Abbildung 1:

Den Rahmendurchmesser bestimm den passenden Kunststoffadaper (10) auswahlen. Der Referenzdurchmesser steht auf jedem einzelnen Adapter. Befestigen Sie den Halteblock (7) und den Gegenhalteblock (6) und legen sie darüber den Kunststoffadaper (10) und die Reduzierung aus weichem Kunststoff (11) dazwischen. Der Kunststoffadaper (10) verfügt über spezielle Aufnahmen für Kabeldurchgänge, die an den Rahmen geschweit wurden und selbst als Kabeldurchgang dienen. Lassen Sie die Befestigungsschrauben (8) leicht locker, um die vertikale Position des Sitzes einzustellen undziehen Sie diese dann am Ende der Montage an.Das optimale Anzugsmoment beträgt 8Nm.

Abbildung 2:

Lösen Sie den Haltearm (5) vom Sicherungsring undziehen Sie ihn aus seinem Sitz.

Abbildung 3: Den Haltearm (5) wie abgebildet in seinen Führungs-sitz eingefugen und die Führungsplatte (5) bis zum Anschlag mit dem Führungsssitz eindrücken, bis dieser nicht weiter eingedrückt werden kann (siehe auch Abb. 4).

Abbildung 4:

Den Blockierungsstift (9) vollständig in die Bohrung B einfahren.

Abbildung 5:

Den Blockierungsstift um 90^ im Uhrzeitigersinn drehen und den Sicherheitszahn des Blockierungsstifts in der Aussparung einrasten (siehe vergroßerte Einzelheit).

GEFAHR: Der Blockierungsstift ist ein Sicherheitsrelevantes Teil und muss in jeder Fall eingerastet werden. Der korrekte Sitz muss vor jeder Fahrt kontrolliert werden!

Abbildung 6:

Führn Sie die zwei Enden des Haltearmars (5) in die zwei Bohrungen des Halteblocks (7) ein. Wenn der Kindersitz korrekt positioniert ist, die Schrauben (8) schrittweise und gleichmäßig anziehen, bis der Halteblock nicht mehr um den Rahmen herumdrecht. Den Deckel (13) auf der vorderen Seite des Halteblocks (7) einschieben. Den Gegenhalteblock (6) mit der Schutzabdeckung (12) abdecken (siehe Abbildung 1).

Abbildung 7:

Die vertikale und horizontale Position des Sitzes gemäß den in der Abbildung gezeugten Vorgaben einstellen. Der Schwerpunkt (s. Abb., roter Kreis) darf sich nicht mehr als 10cm hinter der Radachse befinden. Korrigieren Sie ggf. die horizontale Position des Sitzes, wie in Abbildung 8 dargestellt.

Abbildung 8:

Korrektion der horizontalen Position.

Schnitt 1: Drücken Sie die beiden Griffithfalten des Blockierungsstiftes

zusammen, damit der Sicherheitszahn ausrastet.

Schritt 2: Drehen Sie den Blockierungsstift um 90^ nach unten.

Schnitt 3: Den Sitz horizontal verschieben, bis Sie die gewünschte

Position gefunden haben.

Schritt 4: Sichern Sie den Haltearm, wie in Abbildung 5 gezeigt.

Abbildung 9:

Befestigung der Fußstützen: Die Fußstütze mit der Bezeichnung "SX" in die höhere Position des linken Beins des Kindersitzes einsetzen. Den Einstellstift mit der Bezeichnung "SX" von der Außennde des Kindersitzes nach innen einfahren. Die beschriebenen Schritte für die rechte Fußstütze und den entsprechenden Einstellstift, die mit "DX" gekennzeichnet sind, wiederholen.

Verwendung des Kindersitzes

Abbildung 10:

Nur für Eggy Relax: Den Kindersitz neigen. Zur Einstellung der Neigung des Kindersitzes den Entrieglungsgriff (E) nach obenziehen. Den Griff angehoben halten und mit der anderen Hand die Neigung des Kindersitzes in die gewünschte Position bringen. Lassen Sie dann den Entrieglungsgriff (E) los.

Abbildung 11-12:

Höheneinstellung der Fußstütze. Den Einstellstift nach oben drehen und die Fußstütze in die gewünschte Position verschiben. Wenn man die gewünschte Position gefunden hat, die Fußstütze blockieren, indem man den Einstellstift nach unten dreht.

Abbildung 13:

Das Kind anschnallen: Regulieren Sie Höhe und Länge der Gurte je nach der Groß des Kindes. Die Gurthöhe einstehen: Die Gurte zur Höheneinstellung hersausziehen, indem man jeweils die Schnalle hinter der Ruckenlehne durch die Öffnung durchfuhlrt. Die oberen oder unteren Öffnungen wahlen, um die Gurte je nach Groß des Kindes zu befestigen. Die Gurtlänge einstehen: Verstellen Sie die Lange der Gurte, indem Sie die Gurtschnallen verschieben. Die Gurte sollen straff sitzen, allerdings ohne dass das Kind zu fest angebunden wird.

Gurte anschnallen: Verbinden Sie den Gurtverschluss. Achten Siedabei darauf auf, dass der Gurtverschluss korrekt einrastet. Prufen Sied dies, indem Sie nach Einrasten an den Gurten ziehen.

Abbildung 14:

Um den Verschluss zu öffnen, drücken Sie gleichzeitig die beiden Tasten (vorne und hinter) am Gurtschloss. Der Gurt wird entriegelt.

Abbildung 15:

Anlagen und Lösen der Riemen für die Fuß des Kindes: Um die Fuß des Kindes zu blockieren, den Riemen auf der Außenete des Fußes in dem darauf angebrachten Haken befestigen.

Vergewissen Sie sich, dass die Fuß ohne Thres Kindes immer sich in den Fußstützen angegurtet sind. Der mitgelieferte Riemen ermöglich einen groben Einstellbereich.

Abbildung 16:

Den Kindersitz entfern: Drucken Sie den Entriegelungsknopf des Halteblocks (7) undziehen Sie den Kindersitz hersaus. Um den Kindersitz erneut zu befestigen, fugen Sie den Haltearm (5) in die beiden Öffnungen des Halteblocks (7) ein, bis der Rückhaltehebel (Abb. 6) einrastet.

Wartung

1 Reinigen Sie den Kindersitz, die Polsterung und die Gurte mit

laufwarmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder atzende und scheuernde Mittel. Lassen Sie die Polsterung an der Luft trocknen. Nicht bögeln.

2) Die Reparatur des Kindersitzes und der Austausch der beschädigten TeilearfasschlieBlich durch autorisiertes Personal erfolgen.

Technische Daten

Produkt Kindersitz fur das Fahrrad OKBABY

Mod. Eggy / Eggy Relax

Abmessungen 40× 34× 80cm (LxTxH)

Gewicht 4,4 kg

Optionale Zubehörteile

• Halteblock Nr. 37425210
  Der Haltearm ist nicht mit dem Halteblock ausgestattet..
  Durchmesser des Sitzrohrs zwischen 28 mm und 40 mm
• Haltearm:

n. 37430000
Standard-
Fahrradrahmen

n.37430200
Fahrradrahmen
mit Neigung
nach hinten

n. 37430100
Fahrradrahmen
mit Neigung
nach vorne

n. 37430700
Kleine
Fahrtradrahmen fur
Damenfahrrader

Konformität und Hersteller

In Übereinstimmung mit der Europäischen Norm EN14344 hergestellt. Hersteller:
