Body Guard - Kinderfahrradsitz OKBABY - Kostenlose Bedienungsanleitung

Produkttyp	Kinderfahrradsitz
Marke	OKBABY
Modell	Body Guard
Abmessungen (L x B x H)	73 x 43 x 57 cm
Gewicht	4 kg
Empfohlenes Mindestalter	9 Monate
Maximales Kindergewicht	22 kg
Kompatibler Sattelrohrdurchmesser	28 bis 40 mm
Konformitätsnorm	EN14344
Befestigung	Am Sattelrohr des Fahrradrahmens
Sicherheitsgurte	Ja, höhen- und längenverstellbar
Fußstützen	Ja, höhenverstellbar mit Haltebügeln
Hauptmaterial	Polypropylen
Enthaltenes Zubehör	4 Schrauben M6x70, 4 Unterlegscheiben, Inbusschlüssel, Spannschlüssel, Befestigungsplatte, Rändelschraube, Schraube, Mutter, Bügel
Pflege	Mit warmem Wasser und mildem Reiniger reinigen, an der Luft trocknen. Nicht bügeln.
Reparierbarkeit	Nur autorisiertes Personal darf beschädigte Teile reparieren und ersetzen.
Empfohlene Lebensdauer	3 Jahre (bei normalem Gebrauch)
Verbotene Nutzung	Auf Rollern, Mopeds, Motorrädern. Kein zusätzliches Gepäck auf dem Sitz anbringen.
Verfügbare Ersatzteile	Befestigungsblock (Art.-Nr. 3749000), Stützarm (mehrere Artikelnummern je nach Neigung)
Kompatibilität E-Bike	Ja, Montage an Elektrofahrrädern zulässig

Häufig gestellte Fragen - Body Guard OKBABY

Wie installiere ich den Body Guard Sitz an meinem Fahrrad?

Befestigen Sie den Befestigungsblock mit den Metallbügeln und Schrauben am Sattelrohr. Stecken Sie den Stützarm in den Block bis er einrastet. Passen Sie Höhe und Neigung gemäß den Schwerpunktsmarkierungen an. Ziehen Sie die Schrauben schrittweise an (Anzugsdrehmoment 8 Nm). Weitere Details entnehmen Sie bitte den Abbildungen 5 bis 7 der Anleitung.

Was ist das maximale Gewicht und Alter für die Nutzung dieses Sitzes?

Der Body Guard Sitz ist geeignet für Kinder ab 9 Monaten (die selbstständig sitzen können) bis zu einem Maximalgewicht von 22 kg.

Wie stelle ich die Fußstützen und Haltebügel ein?

Haken Sie den Bügel an der Außenseite des Drehpunkts aus, schieben Sie die Fußstütze auf die gewünschte Höhe und drehen Sie den Drehpunkt nach unten zur Fixierung. Haken Sie den Bügel auf beiden Seiten des Drehpunkts ein, um Kontakt mit den Speichen zu vermeiden. Siehe Abbildungen 8 bis 13 der Anleitung.

Kann ich den Sitz an einem E-Bike montieren?

Ja, der Body Guard kann an Elektrofahrrädern montiert werden. Die Montage an Rollern, Mopeds oder Motorrädern ist verboten.

Wie pflege ich den Sitz und die Polsterung?

Reinigen Sie den Sitz und die Polsterung mit lauwarmem Wasser und einem milden Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder scheuernde Reiniger. Lassen Sie die Polsterung an der Luft trocknen. Nicht bügeln.

Welche wichtigen Sicherheitshinweise gibt es?

Schnallen Sie immer die Sicherheitsgurte an, vergewissern Sie sich, dass das Kind richtig sitzt, dass Hände und Füße nicht mit Rädern oder Bremsen in Kontakt kommen, und dass es einen geprüften Helm trägt. Lassen Sie das Kind nie unbeaufsichtigt auf dem Fahrrad.

Wie entferne ich den Sitz vom Befestigungsblock?

Drücken Sie den Auslöseknopf am Befestigungsblock und ziehen Sie den Stützarm heraus. Zum Wiedereinsetzen stecken Sie den Arm ein, bis es einrastet. Der Block hat ein Diebstahlsicherungssystem, das mit einem beiliegenden Schlüssel betätigt wird.

Wie hoch ist die empfohlene Lebensdauer des Sitzes?

Das Polypropylen-Material altert durch Sonne, Regen und Frost. Wir empfehlen, den Sitz nach drei Jahren bei normaler Nutzung und Witterung auszutauschen.

Wo finde ich Ersatzteile für den Body Guard?

Ersatzteile wie der Befestigungsblock (Art.-Nr. 3749000) und der Stützarm (mehrere Artikelnummern je nach Rahmenneigung) sind beim Hersteller oder autorisierten Händlern erhältlich.

Ist der Sitz mit allen Fahrrädern kompatibel?

Der Sitz wird an Standard-Fahrradrahmen mit einem Sattelrohrdurchmesser von 28 bis 40 mm montiert. Für Rahmen mit Vor- oder Rückneigung gibt es spezielle Stützarme. Überprüfen Sie die Kompatibilität vor dem Kauf.

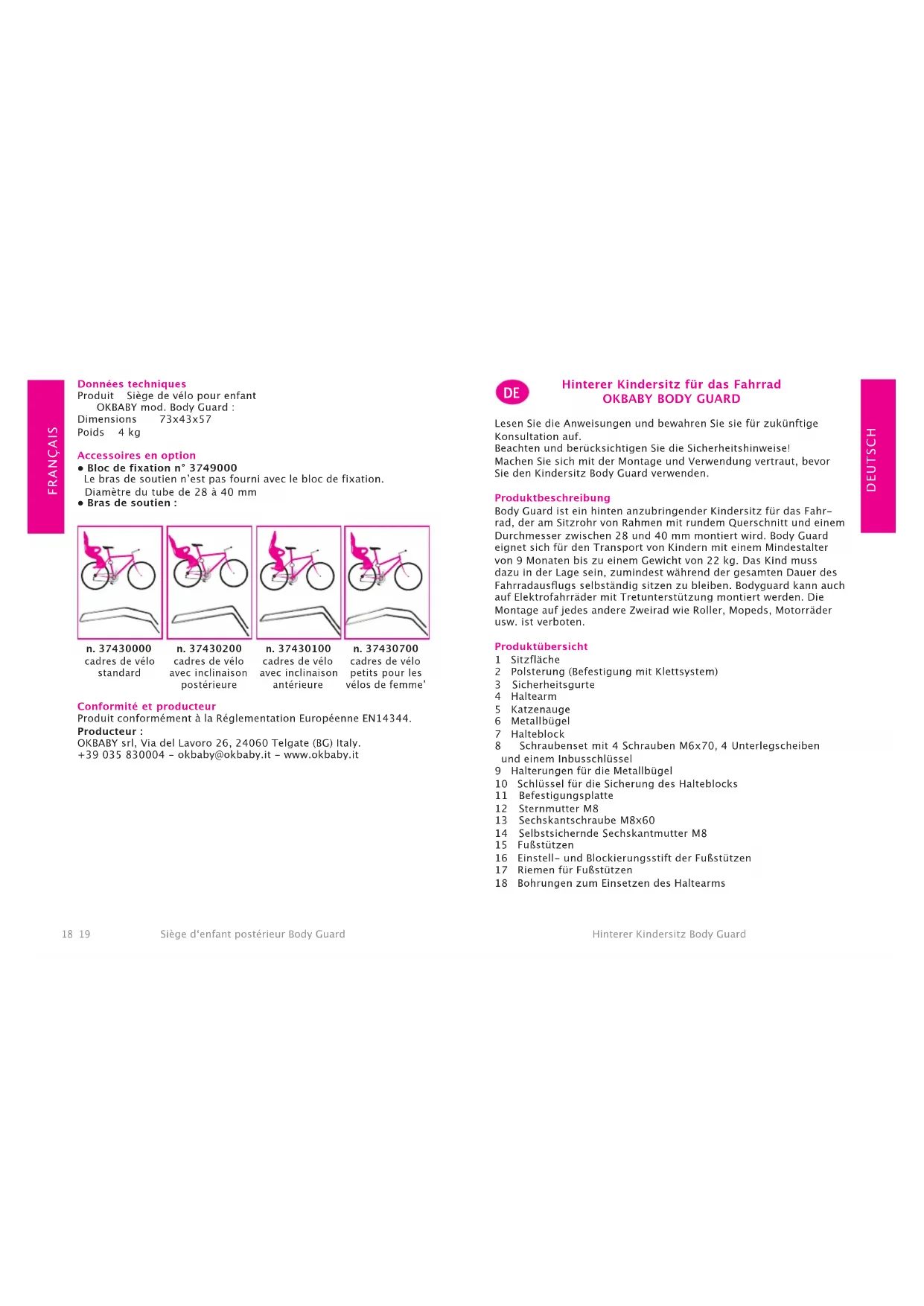

BEDIENUNGSANLEITUNG Body Guard OKBABY

Hinterer Kindersitz fur das Fahrrad OKBABY BODY GUARD

Lesen Sie die Anweisungen und bewahren Sie sie für zukünftige Konsultation auf.

Beachten und berücksichtigten Sie die Sicherheitschinweise!
Machen Sie sich mit der Montage und Verwendung vertraut, bzw.
Sie den Kindersitz Body Guard verwenden.

Produktbeschreibung

Body Guard ist ein hinten anzubringender Kindersitz für das Fahrrad, der am Sitzrohr von Rahmen mit rundem Querschnitt und einem Durchmesser zwischen 28 und 40mm montiert wird. Body Guard eignet sich für den Transport von Kindern mit einem Mindestalter von 9 Monaten bis zu einem Gewicht von 22kg . Das Kind muss dazu in der Lage sein, zuminend während der gesamten Dauer des Fahrradausflugs selbständig sitzen zu bleiben. Bodyguard kann auch auf Elektrofahränder mit Tretunterstutzung montiert werden. Die Montage auf jeder andere Zweirad wie Roller, Mopeds, Motorräder usw. ist verboten.

Produktübersicht

1 Sitzfläche
2 Polsterung (Befestigung mit Klettsystem)
3 Sicherheitsgurte
4 Haltearm
5 Katzenauge
6 Metallbugel
7 Halteblock
8 Schraubenset mit 4 Schrauben M6x70, 4 Unterlegscheiben und einem Inbusschluss
9 Halterungen fur die Metallbugel
10 Schlüssel für die Sicherung des Halteblocks
11 Befestigungsplate
12 Sternmutter M8
13 Sechskantschraube M8x60
14 Selbstsichernde Sechskantmutter M8
15 FuBstutzen
16 Einstell- und Blockierungsstift der Fußstützen
17 Riemen fur Fufstutzen
18 Bohrungen zum Einsetzen des Haltearmrs

Wichtige Informationen zur Sicherheit

1) Der Kindersitz muss hinter dem Fahrer des Fahrrads am Sitzrohr des Rahmens montiert werden, wie in den Anweisungen这点 Handbuchs dargestellt. Vermeiden, die Schrauben zu stark festzuziehen und deren Befestigung regelmäßig kontrollieren.
2) Kontrollieren Sie, ob das Fahrrad für die Anbringung weiterer Lasten geeignet ist. Wir empfehlen außerdem, die mit dem Fahrrad gelieferften Informationen zu prufen oder den Hersteller direkt um Informationen und Ratschlage zu bitten.
3) Den Kindersitz und seine Bauteile so anbringen, dass das Kind hochsten Komfort und hochste Sicherheit genieBt. Wenn das Kind im Kindersitz sitzt, so muss die Rückenlehneicht nach halten geneigt sein, um zu verhindern, dass das Kind nach vorne rutschen kann.
4) Stellen Sie sicher, dass jeder Fahrradteil bei montiertem Kindersitz perfect faktioniert.
5) Prufen Sie, ob in Ihrem Land eventuell Gesetze gelten, die die Verwendung von Fahrrad-Kindersitzen für den Transport von Kindern regentlienteren.
6) Anfangs und dann von Mal zu Mal überprüfen, dass das Gewicht und die Grüse des Kindes nicht die vom Kindersitz zulässigen Höchstkwerte überschreiben.
7) Stellen Sie sichere, dass das Kind oder ein Teil seiner Kleidung nicht mit den in Bewegung befindlichen Teilen des Kindersitzes oder des Fahrrads in Berührung kommt. Es muss verhindert werden, dass die Hande und Fuß des Kindses mit dem Rad in Kontakt kommt oder sich in den Bremsen einkommen konnen.
8) Überprüfen Sie, dass keine scharfen Kanten vorhanden sind, mit denen das Kind in Berührung kommt kann (z.B. ausgefranste oder verschlissene Kabel usw.).
9) Überprüfen Sie, dass die Sicherheitsgarte nicht gelockert sind und dass sie nicht mit den in Bewegung befindlichen Teilen des Fahrads, insbesondere mit den Rädern in Kontakt kommt, auch wenn im Kindersitz kein Kind transportiert wird.
10) Verwenden Sie immer die Sicherheitsgurte. Stellen Sie sichere, dass das Kind korrekt mit den Gurten am Kindersitz angeschnlt ist.
11) Das Kind im Kindersitz muss mehr als der Fahrer des Fahrrads bekleidet und vor kalte geschützt sein. Das Kind vor Regen schützen.
12) Es empfeht sich, dem Kind einen zugelassenen Schutzhelm aufzusetzen.
13) Stellen Sie sichere, dass der Kindersitz nicht zu besteht ist (zum Beispiel von der Sonne aufgeheizt), bevor Sie das Kind hineinsetzen.
14) Nehmen Sie den Kindersitz ab, wenn das Fahrrad auf dem Auto transportiert wird. Die Luftwirbel konnten den Kindersitz beschädigten oder ihm vom Fahrrad herunterheiten und damit Unfälle verursachen.

15) Decken Sie eventuell unter dem Sattel vorhandene Federn ab, damit die Finger des Kindes nicht darin hangen bleiben und/oder gequotscht werden konnen.
16) Stellen Sie vor jedem Gebrauch sicher, dass der Kindersitz korrekt im Halteblock eingerastet ist: ziehen Sie dazu den Haltearm nach oben; der Kindersitzarf sich nicht vom Halteblock ablosen.
17) Das Material des Kindersitzes (Polypropylen) verliert durch Alterungsprozesse einige mechanische Eigenschaften, wenn es langfristig Umweltinflüssen (Sonne, Regen, Eis, usw.) ausgesetzt ist. Bei normaler Verwendung und ständigem Aussetzen an Umweltinflüsse empfehlen wir, den Kindersitz nach drei Jahren zu erseten.

Hinweise

1) ACHTUNG: Kein weiteres Gepäck auf den Kindersitz legen. Eventuelle zusätzliche Gepäckstücke müssen auf der dem Kindersitz gegenüberliegenden Seite des Fahrrads angebracht werden. Z.B.: Im Falle eines hinten angebrachten Kindersitzes einen Front-Gepäckträger verwenden und umgekehrt.
2) ACHTUNG: Den Kindersitz nicht verändern.
3) ACHTUNG: Das Fahren des Fahrrads könnte mit einem Kind im Kindersitz anders sein, insbesondere mit Hinblick auf Gleichgewicht, Lenkbewegung und Bremsung.
4) ACHTUNG: Das Fahrrad nie abstellen und damit das Kind unbewacht im Kindersitz halten.
5) ACHTUNG: Den Kindersitz nicht verwenden, wenn irgendein Teil fehl oder kaputt ist.
6) Sitze durfen nicht an schwenkbaren Lenkungsteilen (Lenker oder Gabel) angebracht sein und die Fahrscheinlichkeit nicht beeinträchtigen. Der Sitz oder zum Sitz gehörende Teile, beispelsweise Haltegeriffe, durfen keine Gefährung hvovrufen.
7) Sitze * dürfen nur so angebracht sein, dass sich 2/3 der Sitzflächentie oder der Schwerpunkt der Sitzfläche zwischen der Vorder- und Hinterachse des Fahrrades befindet.

Montage und Zusammenbau des Kindersitzes

Abbildung 1:

Den Haltearm (4) in die Bohrungen einsetzen.

Abbildung 2:

Den Haltearm (4) in eine der drei Stellungen positionieren, normalerweise in der mittleren, und die Befestigungslatte (11) anbringen.

Abbildung 3:

Die Schraube (13) einsetzen, und die Sternmutter (12) festziehen, um die Platte zu befestigen.

Abbildung 4:

SchlieBlich die selbstsichernde Mutter (14) einschrauben.

Abbildung 5:

Setzen Sie den Halteblock (7) auf das Sitzrohr des Fahrads. Bringen Sie die Halterungen (9) an den Metallbügen (6) an und schrauben Sie mit den 4 Schrauben und Unterlegscheiben (8) am Halteblock (7) fest. Ziehen Sie die Schrauben nicht vollständig fest, damit die Position anschließlich noch reguliert werden kann. Wenn im Befestigungsbereich der Metallbügel (6) ein Kabel verlauf, können die Bügel (6) zwischen das Kabel und das Sitzrohr gesetzt werden (Abb. 5A).

Abbildung 6:

Führer Sie die zwei Enden des Haltearms (4) in die zwei Bohrungen des Halteblocks (7) ein.

Abbildung 7:

Die vertikale Position nach den in der Zeichnung festgelegten Parametern einrichten. Wenn der Kindersitz zu tief oder zu hoch sitzt, ist die Hohen-einstellung durch Lösener Schrauben (8) des Halteblocks auszuführen. Beachten Sie für eine korrekte waagerechte Positionierung die Schwerpunktmarkierung (21), die am Kindersitz eingeprägt ist. Zur horizontalen Einstellung setzt man den Haltearm (4) in einen der drei Sitze unter der Sitzfläche des Kindersitzes (Abb. 2). Wenn der Kindersitz korrekt positioniert ist, die Schrauben (8) schrittweise und gleichmäßig anziehen, bis der Halteblock nicht mehr um den Rahmen herumdreht. Das optimale Drehmoment betragt 8Nm.

Abbildung 8:

Die Riemen (17) in beide Fußstutzten eingufen, indem man den breiteren Teil von der äußerten Ose (a) zur inneren Ose (b) führt. Abbildung 9:

Befestigung der Fußstützen: Zur Befestigung der Fußstützen (15) diese in die höchste Position der geformten Regulierschiene einsetzen und den breiteren Teil des Fußriemens durch den Beinschlitz des Kindersitzes durchführen (Abb. 9A). Die rechte Fußstütze in die rechte Aufnahme des Sitzes einsetzen und umgekehrt. An jeder Fußstütze den Einstellstift (16) von der Außenseite des Kindersitzes her nach innen einfuhren; damit ist darauf zu achten, dass der rechte Stift mit der rechten Seite übereinstimmen muss und umgekehrt.

Abbildung 10:

Entnehmen der Fußstütze. Um die Fußstützen herauszuziehen, den Einstellstift (16) nach oben drehen, die Fußstützen (15) in die oberste Stellung schieren, den Riemen öffnen und den Einstellstift nach außenziehen, um die Fußstütze zu halten.

Verwendung des Kindersitzes

Abbildung 11-12:

Einstellung der Fußstützen: Den Riemen von der Außenseite (B) des Ein

stellstifts ablösen. Um die Höhe der Fußstützen (15) zu regulieren, dreht man den Einstellstift (16) nach offen und, sobald man die gewünschte Position gefunden hat, dreht man den Einstellstift nach unten, um die Fußstützen festzustellen. Den Riemen wieder einhängen.

Abbildung 12-13:

Anlagen und Lösen der Riemen für die Fuß des Kindes: Um die Fuß des Kindes zu blockieren, den Riemen an der Innenseite des Einstellstifts (Abb. 13, A) festmachen und an der Außenseite (Abb. 13, B) befestigen. Um den Riemen auszuhängen, in umgekehrter Reihenfolge vorgehen. Vergewissern Sie sich, dass die Fuß Ihrches Kindes immer sich in den Fußstätzen angegurtet sind. Der mitgelieferte Riemen ermöglicht einen großen Einstellbereich.

GEFAHR: Die Riemen immer auf beiden Seiten der Befestigungsstifte einhängen, um zu vermeiden, dass sie mit den Radspeichen in Berührungkommen können.

Abbildung 14-15:

Das Kind anschallen: Regulieren Sie Höhe und Länge der Gurte je nach der Grübe des Kindes. Gurthöhe einstellen: Die Gurte zur Höheneinstellung herausziehen, indem man jeweils die Schnalle hinter der Ruckenlehne durch die Öffnung durchfuhl (Abb. 15). Die oberen oder unteren Öffnungen wahren, um die Gurte je nach Groß des Kindes zu befestigen. Die Gurtlänge einstellen: Verstellen Sie die Länge der Gurte, indem Sie die Gurtschnallen verschieben. Die Gurte sollen straff sitzen, allerdings ohne dass das Kind zu fest angebunden wird.

Gurte anschallen:

Verbinden Sie den Gurtverschluss. Achten Sie darauf auf, dass der Gurtverschluss korrekt einrastet. Prufen Sie dies, indem Sie nach Einrasten an den Gurtenziehen.

Abbildung 16:

Drücken Sie gleichzeitig die beiden Tasten (vorne und hinter) am Gurtschloss. Der Gurt wird entriegelt.

Abbildung 17:

Den Kindersitz entfernen: Drucken Sie den Entriegelungsknopf des Halteblocks (7) und ziehen Sie den Kindersitz ab. Um den Kindersitz erneut zu befestigen, führten Sie den Haltearm (4) in die zwei Öffnungen des Halteblocks (7) ein, bis der Entriegelungsknop einrastet (Abb. 6). HINWEIS: Der Halteblock (7) ist mit einem Diebstahlschutz ausgestattet, der mit einem der mitgelieferten Schlüssel (10) betätigt wird (Abb. 18): Stecken Sie den Schlüssel (10) in den Halteblock (7) ein und drehen Sieihn gegen den Uhrzeigersinn, um den Entriegelungsknopf zu spieren, damit der Kindersitz nicht herausgezogen werden kann. Drehen Sie den Schlüssel (10) im Uhrzeigersinn, um die Funktion des Entriegelungs-knopfes wieder freiuzugeben.

Wartung

1 Reinigen Sie den Kindersitz, die Polsterung und die Gurte mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder atzende und scheuernde Mittel. Lassen Sie die Polsterung an der Luft trocknen. Nicht bögeln.

2) Die Reparatur des Kindersitzes und der Austausch der beschädigten TeilearfasschlieBich durch autorisiertes Personal erfolgen.

Technische Daten

Produkt Kindersitz fur das Fahrrad OKBABY Mod. Body Guard

Abmessungen 73× 43× 57 cm (LxTxH)

Gewicht 4 kg

Optionale Zubehörteile

Halteblock Nr. 37490000

Der Haltearm ist nicht mit dem Halteblock ausgestattet.

Durchmesser des Sitzrohrs zwischen 28 mm und 40 mm

• Haltearm:

n. 37430000 Standard-Fahrdradrahmer

n. 37430200
Fahrradrahma
mit Neigung
nach halten

n.37430100
Fahrnadrahmen mit Neigung nach vorne

n.37430700
Kleine
Fahradrahmen für
Damenfahrträger

Konformität und Hersteller

In Übereinstimmung mit der Europäischen Norm EN14344 hergestellt. Hersteller:
