Tipo di prodotto	Seggiolino per bicicletta bambini
Marca	OKBABY
Modello	Body Guard
Dimensioni (L x P x A)	73 x 43 x 57 cm
Peso	4 kg
Età minima raccomandata	9 mesi
Peso massimo del bambino	22 kg
Diametro del tubo sella compatibile	28 a 40 mm
Norma di conformità	EN14344
Fissaggio	Sul tubo sella del telaio della bicicletta
Cinture di sicurezza	Sì, regolabili in altezza e lunghezza
Poggiapiedi	Sì, regolabili in altezza con fasce di ritenuta
Materiale principale	Polipropilene
Accessori inclusi	4 viti M6x70, 4 rondelle, chiave a brugola, chiavi di serraggio blocco, piastra di fissaggio, manopola, vite, dado, fasce
Manutenzione	Pulire con acqua tiepida e detergente neutro, asciugare all'aria. Non stirare.
Riparabilità	Solo personale autorizzato può riparare e sostituire le parti danneggiate.
Durata di vita raccomandata	3 anni (in condizioni di uso normale)
Uso vietato	Su scooter, ciclomotori, motocicli. Non installare altri bagagli sul seggiolino.
Ricambi disponibili	Blocco di fissaggio (rif. 3749000), braccio di supporto (diversi riferimenti a seconda dell'inclinazione)
Compatibilità bici elettrica	Sì, montaggio autorizzato su biciclette a pedalata assistita

Domande frequenti - Body Guard OKBABY

Come installare il seggiolino Body Guard sulla mia bicicletta?

Fissare il blocco di fissaggio sul tubo sella utilizzando le staffe metalliche e le viti. Inserire il braccio di supporto nel blocco fino allo scatto. Regolare l'altezza e l'inclinazione secondo i riferimenti del baricentro. Serrare le viti progressivamente (coppia di 8 Nm). Per maggiori dettagli, consultare le figure 5-7 del manuale.

Qual è il peso e l'età massimi per utilizzare questo seggiolino?

Il seggiolino Body Guard è adatto per bambini da 9 mesi minimo (in grado di stare seduti da soli) fino a un massimo di 22 kg.

Come regolare i poggiapiedi e le fasce di ritenuta?

Sganciare la fascia dal lato esterno del perno, far scorrere il poggiapiedi all'altezza desiderata, quindi ruotare il perno verso il basso per fissare. Agganciare la fascia su entrambi i lati del perno per evitare il contatto con i raggi della ruota. Vedere figure 8-13 del manuale.

Posso installare il seggiolino su una bicicletta elettrica?

Sì, il Body Guard può essere montato su biciclette a pedalata assistita. È vietato montarlo su scooter, ciclomotori o motocicli.

Come mantenere il seggiolino e l'imbottitura?

Pulire il seggiolino e l'imbottitura con acqua tiepida e un detergente neutro. Non utilizzare solventi o detergenti abrasivi. Lasciare asciugare l'imbottitura all'aria. Non stirare.

Quali sono i consigli di sicurezza importanti?

Allacciare sempre le cinture di sicurezza, verificare che il bambino sia seduto correttamente, che mani e piedi non entrino in contatto con le ruote o i freni, e che indossi un casco omologato. Non lasciare mai il bambino incustodito sulla bicicletta.

Come rimuovere il seggiolino dal blocco di fissaggio?

Premere il pulsante di sgancio situato sul blocco di fissaggio, quindi estrarre il braccio di supporto. Per rimontare il seggiolino, inserire il braccio fino a sentire un clic. Il blocco è dotato di un sistema antifurto azionato da una chiave in dotazione.

Qual è la durata di vita raccomandata del seggiolino?

Il materiale in polipropilene invecchia a causa del sole, della pioggia e del gelo. Si consiglia di sostituire il seggiolino dopo tre anni di uso e esposizione normali.

Dove posso trovare i ricambi per il Body Guard?

I ricambi, come il blocco di fissaggio (rif. 3749000) e il braccio di supporto (diversi riferimenti a seconda dell'inclinazione del telaio), sono disponibili presso il produttore o rivenditori autorizzati.

Il seggiolino è compatibile con tutte le biciclette?

Il seggiolino si monta su telai di biciclette standard con un tubo sella di diametro 28-40 mm. Per telai con inclinazione anteriore o posteriore, esistono bracci di supporto specifici. Verificare la compatibilità prima dell'acquisto.

MANUALE UTENTE Body Guard OKBABY

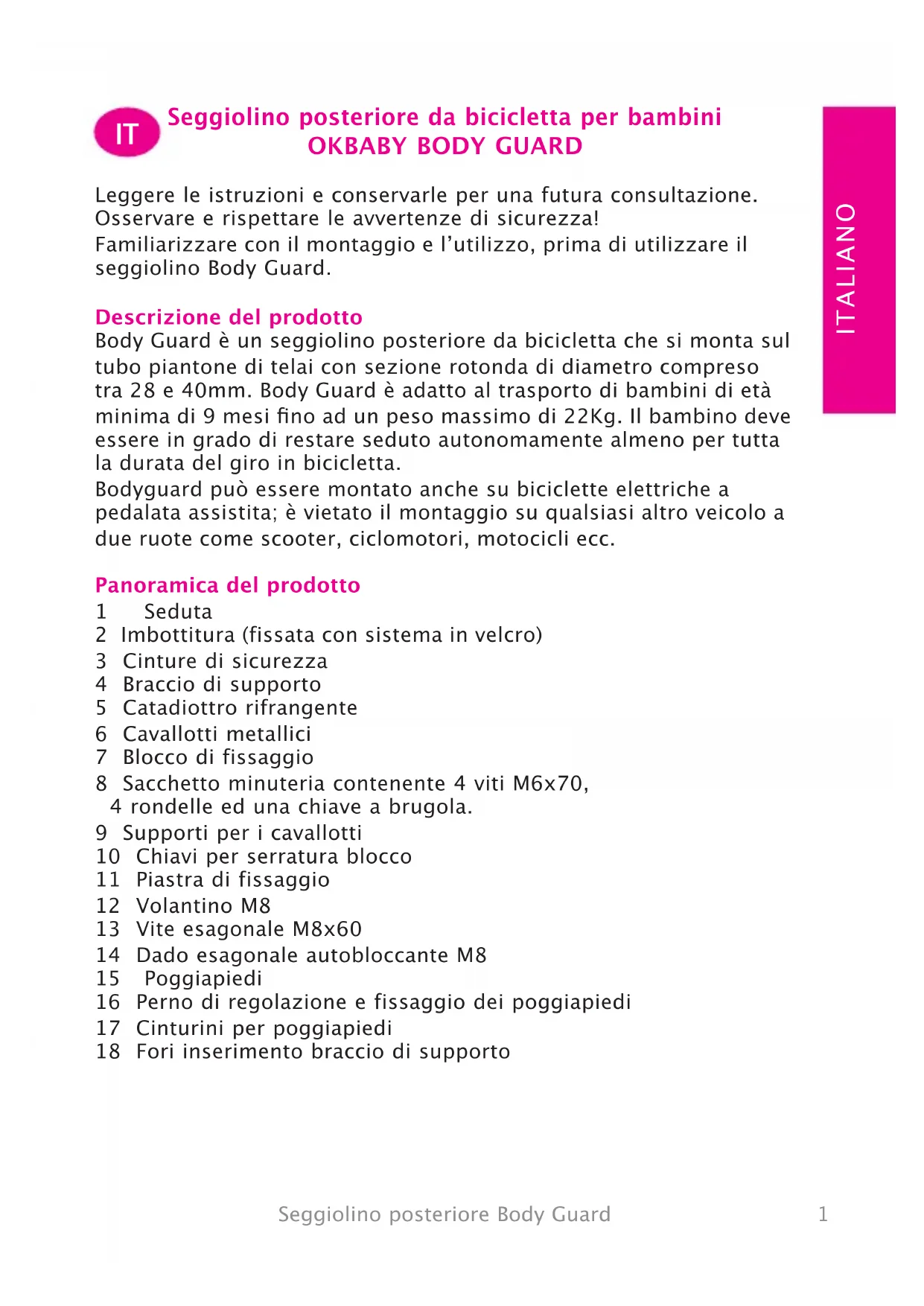

Seggiolino posteriore da bicyclicetta per bambini OKBABY BODY GUARD

Leggere le istruzioni e conservarle per una futura consulazione. Osservare e rispetto are avventenze di sicurezza!

Familiarizzare con il montaggio e l'utilizzo, prima di utilizzato il seggiolino Body Guard.

Descrizione del prodotto

Body Guard è un seggiolino posteriore da bicyclicetta che si monta sul tubo piantone di telai con sezione rotonda di diametro compreso tra 28 e 40mm. Body Guard è adatto al trasporto di bambini di età minima di 9 mesi fino ad un peso massimo di 22Kg . Il bambino deve essere in grado di restare seduto autonomamente almeno per tutte la durata del giro in bicyclicta.

Bodyguard può essere montatoanche su bicyclicte elettriche a pedalata assistita; è vietato il montaggio su qualsiasi altri veicolo a due ruote come scooter, ciclomotori, motocicli ecc.

Panorama del prodotto

1 Seduta
2 Imbottitura (fissata conSYSTEMA in velcro)
3 Cinture di sicurezza
4 Braccio di supporto
5 Catadiottro rifrangente
6 Cavallotti metallici
7 Blocco di fissaggio
8 Sacchetto minuteria contenente 4 viti M6x70, 4 rondelle ed una chiave a brugola.
9 Supporti per i cavallotti
10 Chiavi per serratura blocco
11 Piastra di fissaggio
12 Volantino M8
13 Vite esagonale M8x60
14 Dado esagonale autobloccante M8
15 Poggiapiedi
16 Perno di regolazione e fissaggio dei poggiapiedi
17 Cinturini per pogiapiedi
18 Fori inserimento braccio di supporto

Informazioni importanti sulla sicurezza

1) Il seggiolino deve essere montato dietro il conducente della biciclletta, sul tubo pianitone del telao come migliorato nelle istruzioni di questo manuale. Evitare di serrare le viti in manieraccessiva e controllare il serraggio periodicamente.
2) Verificare che la bici sua idonea per l'aggancio di carichi supplementari. Verificare le informazioni fornite insieme alla bicyclicetta o chiedere informazioni e consiglio al produttore della stessa.
3) Sistemare il seggiolino ed i loro componenti in modo da con ferire al bambino il massimo comport e sicurezza. Quando il bambino è nel seggiolino, lo schienale deve essere leggermente inclinato indietro, in modo da impedire che il bambino possa scivolare in avanti.
4) Verificare che ciascuna parte della bicyclicetta funzioni correttamente con il seggiolino montato.
5) Verificare l'existence di eventuali leggi presenti nel vosto Stato che regolamentano l'utilizzo di seggiolini da bicicletta per il trasporto di bambini.
6) Verificare inizialmente e poi di volta in volta che il peso e le dimensioni del bambino non eccedano i massimi consentiti dal seggiolino.
7) Verificare che il bambino o parte del suo abbligamento non entrino in contatto con le parti in movimento del seggiolino o della bicyclicta. Evitare che le mani ed i piedi del bambino possano entrare in contatto con la ruota o si possano incastrare nei freni.
8) Verificare che non ci siano parti taglienti della bicicletta che possano entrare in contatto con il bambino (ad esempio cavi sfilacciati o deteriorarati ecc.).
9) Verificare che le cinghie di sicurezza non siano allentate e che non entrino in contatto con le parti in movimento della bicicletta, in particolar modo con le ruote,anche quando nel seggiolino non viene trasportato il bambino.
10) Utilizzare sempre le cinture di sicurezza. Assicurarsi che il bambino sia allacciato correttamente con le cinture al seggiolino.
11) Il bambino nel seggiolino deve essere vestito e protetto dal freddo più che del conducente della bicyclicetta. Proteggere il bambino alla pioggia.
12) E' preferibile fare indossare al bambino un caschetto di protezione omologato.
13) Verificare che il seggiolino non sia troppo caldo (ad esempio surriscaldato dal sole) prima di fare sedere il bambino.
14) Togliere il seggiolino quando la bicyclicettaiene trasportata con l'automobile. Le turbolenze d'aria potrebbero danneggiare il

seggiolino o staccare il seggiolino alla bicyclicta, causando incidenti.
15) Coprire eventuali molle della sella, in modo da impedire che le dita del bambino possano rimanervi intrappolate e/o schiacciate.
16) Verificate prima di agli utilizzato che il seggiolino sia correttamente innestato nel blocco di fissaggio: tirando verso l'alto il braccio di supporto, il seggiolino non si deve staccare dal blocco di fissaggio.
17) Il materiale del seggiolino (polipropilene) perde alcune delle sue proprieta meccaniche con il processo di invecchiamento se esesto per lungo periodoagli influssi dell'ambiente (sole, pioggia, ghiaccio, ecc.). In caso di normale utilizzo e espazioneagli influssi ambientali si consiglia di sostituire il seggiolino dopo tre anni.

Avvertenze

1) ATTENZIONE: Non appoggiare ulteriori bagagli al seggiolino. Eventuali bagagli aggintivi devono essere applicati sul lato opposito della bicyclicetta rispetto al seggiolino. Es.: in caso di seggiolino posteriore, utilizzato un portapacchi anteriore e viceversa.
2) ATTENZIONE: Non modificare il seggiolino.
3) ATTENZIONE: La guida della bicyclicetta potrebbe essere DIFFERente con un bambino nel seggiolino; in particolare per quando riguarda l'equilibrio, la sterzata e la frenata.
4) ATTENZIONE: Non parcheggiare mai la bicyclicta lasciando il bambino incustodito nel seggiolino.
5) ATTENZIONE: Non utilizzato il seggiolino se una qualsiasi parte risulta mancante o rota.

Montaggio ed assemblaggio del seggiolino Illustrazione 1:

Infilare il braccio di supporto (4) nei fori (18). Illictrazione 2:

Posizione il braccio di supporto (4) in una delle tre posizioni, generalmente che la centrale, e posizionare la piastra di fissaggio (11). Illicurazione 3:

Inserire la vite (13) ed avvitare il volantino (12) per fissare la piastra. Ilustrazione 4:

Avvitare il dato autobloccante (14) di sicurezza. Illicurazione 5:

Posizionare il blocco di fissaggio (7) sul tubo piantone della bicycletta. Applicare i supporti (9) ai cavallotti metallici (6) ed avvitare con il

blocco (7) tramite le 4 viti e rondelle (8). Non serrare completeness, in modo che la posizione possa essere regolata successivamente. Se nella zona dove vengono positonati i cavallotti metallici (6) scorre un cavo, i cavallotti (6) posso sono essere positonati tra il cavo e il tubo piantone (Fig.5A).

Illustrazione 6:

Inserire le due estremita del braccio di supporto (4) nei due fori del blocco di fissaggio (7).

Illustrazione 7:

Regolare la posizione verticale secondo i parametri fissati nel disegno. Qualora il seggiolino risultati troppo basso o troppo alto procedere alla regolazione verticale allentando le viti (8) del blocco di fissaggio. Per un corretto positamento orizzontale, fare riferimento al marchio del baricentro (21) stampato sul seggiolino. La regolazione orizzontale si effettua positazione il braccio di supporto (4) in una delle tre sedi collocate sotto la seduta del seggiolino (fig.2). Quando il seggiolino è correttamente positano-to, stringere le viti (8) in modo graduale ed uniforme fino a quando il blocco di fissaggio non ruota più attorno al telaio. La coppia di serraggio ottimale è 8Nm.

Illustrazione 8:

Inserire i cinturini (17) in entrambi i poggiapiedi facendo passare la parte più larga dall'asola esterna (a) all'asola interna (b). Ilustrazione 9:

Fissaggio dei poggiapiedi: Fissare i poggiapiedi (15) inserendoli nella posizione più alta dell'apposita sede sagomata di regolazione, facendo passare la parte più larga del cinturino atraverso la fessura della gamba del seggiolino (fig.9A). Posizione are i poggiapiedi destro nella sede destra del sedile e viceversa. Inserire, per ciascun poggiapiedi, il perno di regolazione (16) dall'esterno del seggiolino verso l'interno, facendo attentione di far coincidere il perno destro con il lato destro e viceversa.

Illustrazione 10:

Estrarre i poggiapiedi: Per estrarre i poggiapiedi ruotare verso l'alto il perno di regolazione (16), fare scorrere nella posizione più alta il poggiapiedi (15), après il cinturino ed estrarre il perno di regolazione verso l'esterno per liberare il supporto.

Uso del seggiolino

Illustrazione 11-12:

Regolazione dei poggiapiedi: Sganciare il cinturino del lato esterno (B) del perno di regolazione. Per effettuire la regolazione in altezza del poggiapiedi (15) ruotare verso l'alto il perno di regolazione (16),

e una volta trovata la posizione desiderata ruotare verso il basso il perno di regolazione per fissare il poggiapiedi. Riagganciare il cinturino.

Illustrazione 12-13:

Bloccaggio e sbloccaggio dei piedi del bambino: Per bloccare i piedi del bambino, fissate il cinturino nel lato interno del perno di regolazione (fig.13,A), e fissarlo nel lato esterno (fig.13,B). Per sganciare il cinturino procedere nel senso inverso. Assicurateviti sempre che i piedini del vosto bambino siano ben fissati ai poggiapiedi. Il cinturino in dotazione permette una regolazione molto ampia.

PERICOLO: agganciare sempre i cinturini ad entrambi i lati dei pernii di fissaggio per evitare che i cinturini possano entrare a fatto con i raggi della ruota.

Illustrazione 14-15:

Allacciare la cintura del bambino: Regolare l'altezza e la lunghezza delle cinture a seconda della statura del bambino. Impostare l'altezza della cintura: estrarre le cinture per la regolazione dell'altezza, inserendo di volta inolta la fibbia dio lo schienaleattraverso I'apertura (fig.15). Scegliere le aperture superiori o inferiori per fissare le cinture in base all'altezza del bambino. Impostare la lunghezza della cintura: modificare la lunghezza delle cinture facendo scorrere le fibbie. Le cinture devono essere fissate in modo saldo senza che il bambino sia troppo stretro.

Allacciare le cinture: Collegare la chiusura della cintura. Controllare che la chiusura della cintura scatti correttamente in posizione, tirando la cintura dello scatto.

Illustrazione 16:

Premere contemporaneamente i due pulsanti (anteriore e posteriore) presenti nella chiusura. La chiusura si sblocca.

Illustrazione 17:

Togliere il seggiolino: Premere il pulsante di sgancio del blocco di fissaggio (7) ed estrare il seggiolino. Per agganciar nuovamente il seggiolino, insereire il bracco di supporto (4) nei due fori del blocco di fissaggio (7) fino a far scattare il pulsante di sgancio (fig.6).

NOTA: il blocco di fissaggio (7) è dotato di un sistema antifurto azionabile tramite una delle chiavi (10) in dotazione (Fig.18): Inserire la chiave (10) nel blocco di fissaggio (7) e girarla in senso anticorario

per bloccare il pulsante di sgancio ed impedire l'estrazione del seggiolino. Girare la chiave (10) in senso orario per ripristinare il funzionamento del pulsante di sgancio.

Manutenzione

1) Pulire il seggiolino, l'imbottitur e le cinture con acqua tiepida e con un detergente neutro. Non utilizzate solventi o detersivi corrosivi ed abrasivi. Lasciare asciugare l'imbottitur all'aria. Non stirare.
2) La riparazione del seggiolino e la sostituzione di componenti danneggiati delve essere eseguita esclusivamente da personale autorizzato.

Dati tecnici

Prodotto Seggiolino da bicicletta per bambini

OKBABY mod. Body Guard

Dimensioni 73x43x57 CM (LxPxH)

Peso 4Kg

Accessorial optional

• Blocco di fissaggio n. 37490000
  Il braccio di supporto non è corredato al blocco di fissaggio. Diametro tubo canotto da 28 a 40 mm
  Braccio di supporto:

n.37430000
telai bici standard

n.37430200
telai bici con inclinazione posteriori

n.37430100
telai bici con incinazione antiniore

n.37430700
telai bici piccoli per bici da donna

Conformità e produttore

Prodotto in conformità con la Normativa Europea EN14344.

Produtto:
