Type product	Kinderfietszitje
Merk	OKBABY
Model	Body Guard
Afmetingen (L x B x H)	73 x 43 x 57 cm
Gewicht	4 kg
Aanbevolen minimumleeftijd	9 maanden
Maximaal kindergewicht	22 kg
Diameter compatibele zadelbuis	28 tot 40 mm
Conformiteitsnorm	EN14344
Bevestiging	Op zadelbuis van fietsframe
Veiligheidsgordels	Ja, in hoogte en lengte verstelbaar
Voetsteunen	Ja, in hoogte verstelbaar met retentiebanden
Hoofdmateriaal	Polypropyleen
Inbegrepen accessoires	4 schroeven M6x70, 4 ringen, inbussleutel, spansleutels blok, bevestigingsplaat, moerwiel, schroef, moer, banden
Onderhoud	Reinigen met lauwwarm water en neutraal reinigingsmiddel, aan de lucht drogen. Niet strijken.
Repareerbaarheid	Alleen bevoegd personeel mag beschadigde onderdelen repareren en vervangen.
Aanbevolen levensduur	3 jaar (bij normaal gebruik)
Verboden gebruik	Op scooters, bromfietsen, motorfietsen. Geen andere bagage op de zitting installeren.
Reserveonderdelen beschikbaar	Bevestigingsblok (ref. 3749000), steunarm (meerdere referenties afhankelijk van helling)
Compatibiliteit elektrische fiets	Ja, montage toegestaan op elektrisch ondersteunde fietsen

Veelgestelde vragen - Body Guard OKBABY

Hoe installeer ik de Body Guard kinderzitje op mijn fiets?

Bevestig het bevestigingsblok op de zadelbuis met behulp van de metalen beugels en schroeven. Steek de steunarm in het blok totdat deze vastklikt. Pas de hoogte en helling aan volgens de zwaartepuntmarkeringen. Draai de schroeven geleidelijk aan (aanhaalmoment 8 Nm). Raadpleeg voor meer details de afbeeldingen 5 tot 7 in de handleiding.

Wat is het maximale gewicht en leeftijd voor gebruik van dit zitje?

Het Body Guard zitje is geschikt voor kinderen vanaf 9 maanden (die zelfstandig kunnen zitten) tot maximaal 22 kg.

Hoe stel ik de voetsteunen en retentiebanden af?

Haak de band los van de buitenkant van de draaipunt, schuif de voetsteun naar de gewenste hoogte en draai de draaipunt naar beneden om te vergrendelen. Bevestig de band aan beide zijden van de draaipunt om contact met de spaak te voorkomen. Zie afbeeldingen 8 tot 13 in de handleiding.

Kan ik het zitje op een elektrische fiets installeren?

Ja, de Body Guard kan worden gemonteerd op elektrisch ondersteunde fietsen. Het is verboden om het te monteren op scooters, bromfietsen of motorfietsen.

Hoe onderhoud ik het zitje en de bekleding?

Reinig het zitje en de bekleding met lauwwarm water en een neutraal reinigingsmiddel. Gebruik geen oplosmiddelen of schurende reinigingsmiddelen. Laat de bekleding aan de lucht drogen. Niet strijken.

Wat zijn de belangrijke veiligheidsadviezen?

Maak altijd de veiligheidsgordels vast, controleer of het kind goed zit, of handen en voeten niet in contact komen met wielen of remmen, en of het een goedgekeurde helm draagt. Laat het kind nooit alleen op de fiets.

Hoe verwijder ik het zitje van het bevestigingsblok?

Druk op de ontgrendelknop op het bevestigingsblok en trek de steunarm eruit. Om het zitje terug te plaatsen, steek de arm erin tot u een klik hoort. Het blok heeft een diefstalsysteem dat wordt bediend met een meegeleverde sleutel.

Wat is de aanbevolen levensduur van het zitje?

Polypropyleen veroudert door zon, regen en vorst. Wij adviseren om het zitje na drie jaar normaal gebruik en blootstelling te vervangen.

Waar kan ik reserveonderdelen voor de Body Guard vinden?

Reserveonderdelen, zoals het bevestigingsblok (ref. 3749000) en de steunarm (verschillende referenties afhankelijk van framehelling), zijn verkrijgbaar bij de fabrikant of erkende verkopers.

Is het zitje compatibel met alle fietsen?

Het zitje wordt gemonteerd op standaard fietsframes met een zadelbuisdiameter van 28 tot 40 mm. Voor frames met voor- of achteroverhelling zijn er specifieke steunarmen. Controleer de compatibiliteit voor aankoop.

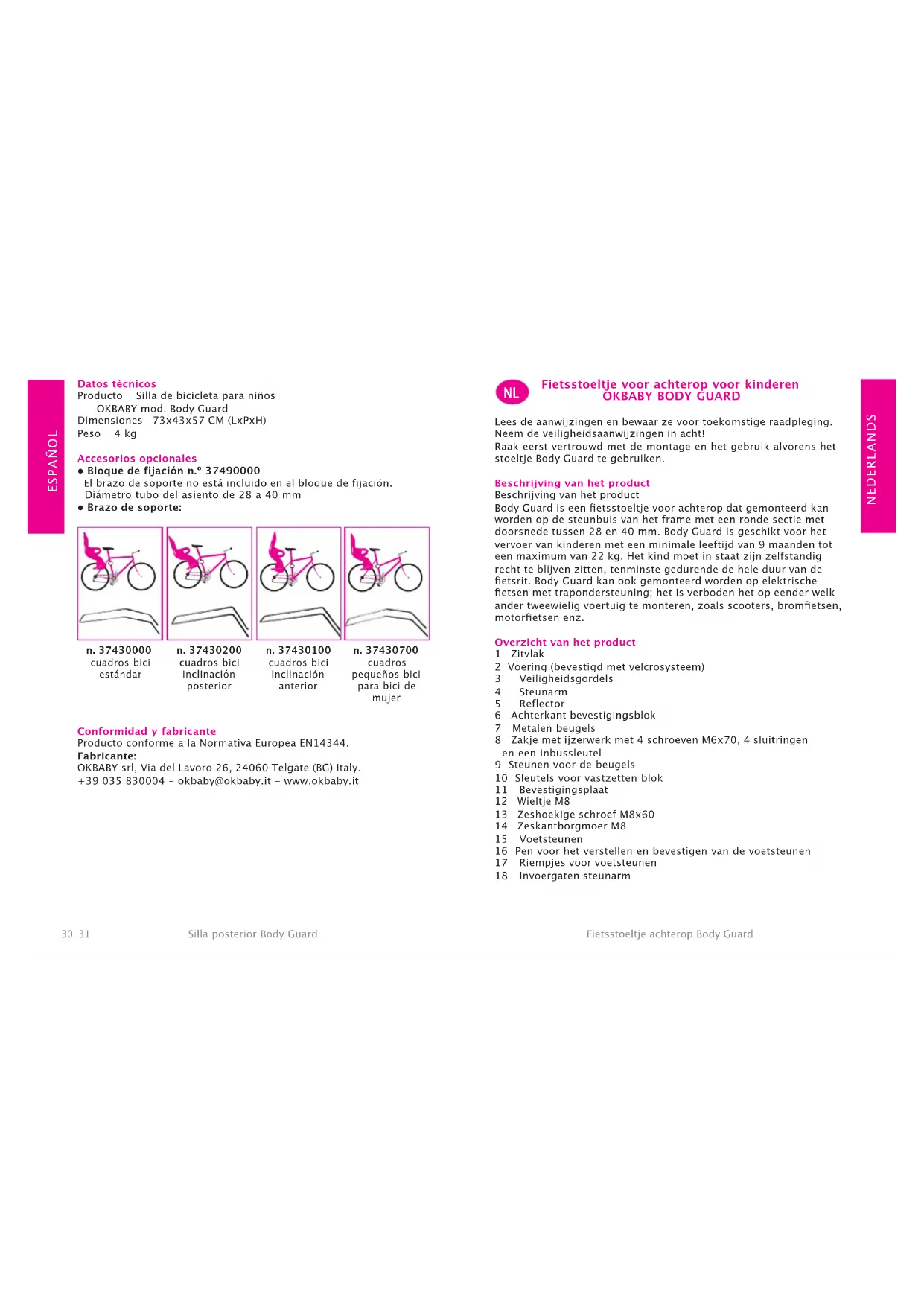

GEBRUIKSAANWIJZING Body Guard OKBABY

Fietsstoeltje voor achechterop voor kinderen OKBABY BODY GUARD

Lees de aanwijzingen en bewaar ze voor toekomstige raadpleging. Neem de veiligheidsaanwijzingen in acht!

Raak erst vertrouwd met de montage en het gebruik alvorens het stoeltje Body Guard te gebruiken.

Beschrijving van het product

Beschrijving van het product

Body Guard is een fietsstoeltje voorchterop dat gemonteerd kan worden op de steunbuis van het met met een Ronde sectie met doorsnede:tussen 28 en 40~mm Body Guard is geschikt voor het vervoer van kinderen met een minimale leeftijd van 9 maanden tot een maximum van 22kg . Het kind moet in staat zichluktigrecht te blijven zitten, tenminste gedurende de hele duur van de fietsrit. Body Guard kan ook gemonteerd worden op elektrische fietsen met trapondersteuning; het is verboden het op eender welk anders tweewielig voertuig te monteren, zoals scooters, bromfietsen, motorfietsen enz.

Overzicht van het product

1 Zitvlak

2 Voering (bevestigd met velocrosystem)
3 Veiligheidsgordels
4 Steunarm
5 Reflector
6 Achterkant bevestigingsblok
7 Metalen beugels
8 Zakje met ijzerwerk met 4 schroeven M6x70, 4 sluitingen
en een inbussleutel
9 Steunen voor de beugels
10 Sleutels voor vastzetten blok
11 Bevestigingsplaat
12 Wielje M8
13 Zeshoekige schroef M8x60
14 Zeskantborgmoer M8
15 Voetsteunen
16 Pen voor het verstellen en bevestigen van de voetsteunen
17 Riempjes voor voetsteunen
18 Invoergaten steunarm

Belangrijke veiligheidsinformatie

1) Het stoeltje moet anschter de fietsbestuurder gemonteerd worden, op de steunbuis van het frame, zoals aangegeven in de instructies van deze handleiding. Draai de schroeven Niet te hard aan en controllerer ze regelmatig.
2) Controller of de fiets geschikt is voor de bevestiging van bijkomende lasten. Controller de informatatie die bij de fiets is geleverd of vraag informatie en raad aan de fabrikant van de fiets.
3) Plaats het stoeltje en+zijn onderdelen zodanig dat maximaal comfort en maximale verilgheid verzekererd worden aan het kind. Wanner het kind in het stoeltje zit, moet de rugleuninglichtjes awhilehui hellen om te vermijden dat het kind vooruit kan schui- ven.
4) Controller of alle delen van de fiets correct werken na de montage van het stoeltje.
5) Controller of er in uw land eventuele wetten bestaan die het gebruik van fietsstoeltjes voor het vervoer van kinderen reglementeren.
6) Controller bij het eerste gebruik enervoigens regelmatig of het gewicht en de afmetingen van het kind de maximale waarden voor het gebruik van het stoeltje Niet overschrijden.
7) Controller of het kind of deel van zich kleding Niet in aanraking komt met de bewegende delen van het stoeltje of van de fiets. Vermijd dat de handen en voeten van het kind in aanraking kunnen komen met het wief of beklemd kutnen raken in de remmen.
8) Controller of er geen snijdende delen zich die in aanraking kūnen komen met het kind (bijvoorbeeld uitgerafelde de versletten kabels enz.).
9) Controller of de veiligheidsgordels Niet losgekomen zich en nicht in aanraking komen met de bewegende delen van de fllets, in het bijtonder met de wielen, ook wanner er geen kind in het stoeltje vervoerd worden.
10) Gebruik aktijd de veiligheidsgordels. Verzeker u ervan dat het kind correct met de veiligheidsgordels bevestigd is aan het stoeltie.
(11) Het kind moet in het stoeltje beter gekleed en gegen koude beschermd zijn dan de bestuurder van de fiets. Bescherm het kind gegen de regen.
12) Het is raadzaam het kind te voorzien van een gezomologeerde beschermingshelm.
13) Controller of het stoeltje Niet te warm is (bijvoorbeeld overver

hit door de zon) alvorens het kind erop te zetten.

14) Haal het stoeltje van de fiets wanner deze met de auto ver-voerd worden. De luchtstromen zonden het stoeltje kuren beschadigen of van de fiets kuren losmakers, wat tot ongevallen zou kuren leiden.
15) Bedek eventuale veren van de zitting, zodat de vingers van het kind er Niet klem en/of verplet in hunnen geraken.
16) Controleer voor elk gebruik of het stoeltje correct op het bevestigingsblok vastzit: wannen men de steunarm waar boven trekt, mag het stoeltje Niet柚 het bevestigingsblok loskomen.
17) Het materiaal van het fietsstooeltje (polypropyleen) verliest enkele van zich mechanische eigenschappen als het veroudert of als het langdurig aan de weersomstandigheden is blootgesteld (zon, regen, vorst, enz.). Bij een normal gebruik en een normal ble blootstelling aan de weersomstandigheden wordt geadviseerd het fietsstooeltje na drieJAar te verrangen.

Waarschuwingen

1) LET OP: Leg geen andere bagages op het stoeltje. Eventuele bijkomende bagage要去 aan de tegenovergestelde kant van het stoeltje op de fiets bevestigd worden. Bv.: in geval van eenchterstoeltje, dient men een voorste draagrek te gebruiken en omgekeerd.
2) LET OP: Breng geen wijzigingen aan aan het stoeltje.
3) LET OP: De fiets besturen met een kind in het stoeltje is anders; vooral voor wat betreft het evenwicht, het sturen en het remmen.
4) LET OP: Laat het kind nooit onbewaakt in het stoeltje wanner de fiets geparkeerd is.
5) LET OP: Gebruik het stoeltje Niet indien een onderdeel ontbreekt of stuk is.

Montage en assemblage van het fietsstoeltje

Afbeelding 1:

Steek de steunarm (4) in de gaten (18)

Afbeelding 2:

Steeke de steunarm (4) in een van de drie posities, gewoonlijk de middelste positie, enplaats de bevestigingsplaat (11)

Afbeelding 3:

Gebruik de schroef (13) en draai het welteje (12) aan, om de plaat vast te zieten.

Afbeelding 4:

Draai de veiligheidsborgmoer (14) vast.

Afbeelding 5:

Plaats het bevestigingsblok (7) op de steunbuis van de fiets. Breng de steunen (9) op de metalen beugels (6) aan en draai het blok (7) vast met de 4 schroeven en sluitingen (8). Niet volledig vastzetten, zodat de stand nog naderhand versteld kan worden. Als in de zone waar de metalen beugels (6) worden geplaatst, een kabel loopt,+kennen de beugels (6) tussen de kabel en de steunbuis worden geplaatst (Afb.5A).

Afbeelding 6:

Steek de twee uiteinden van de steunbeugel (4) in de twee gaten van het bevestigingsblok (7).

Afbeelding 7:

Regel de verticale positie volgens de parameters in de tekening. Als het stoeltje te laag of te hoog is, de hoogte regelen door de schroeven (8) van het bevestigingsblok los te draaien. Voor een goede horizontale positie, het teken van het zwaartepunt (21) dat op het stoeltje gedrukt is, gebruiken. Horizontaal regelt u het stoeltje door de steunarm (4) in een van de drieplaatsen onder de zitting van het stoeltje te steken (afb. 2). Wonneer het stoeltje goed geplaatst is, de schroeven (8) geleidelijk aandraaien totdat het bevestigingsblok Nieteer moer om het frame hebenaat. Het optimale aanhaalkoppel bedraagt 8 Nm.

Afbeelding 8:

Stek de riempjes (17) in beiden voetsteunen, maar het breedste stuk door de buitenste gleuf (a) waar de binnenste gleuf (b) gaan.

Afbeelding 9:

Bevestiging van de voetsteun: Bevestig de voetsteunen (15) door ze in de hoogste stand van de geprofileerde zitting te steken, en voer het breedste deel van het riempje door de gleuf van de poot van het zitje (afb. 9A). Plaats de rechtservoetsteun in de rechterzitting van het stoeltje en omgekeerd. Steek, bij beiden voetsteunen, de regelenpen (16) van de buitenkant van het stoeltje maar binnen. Let er hierbij op de rechterpen overeen te lately komen met de rechtserkant en omgekeerd.

Afbeelding 10:

De voetsteun verwijderen: Om de voetsteunen te kunnen verwijderen moet u de regelpen (16) maar boven draaien, de voetsteun (15) in zich bovenste stand schuiven, het riempje openen en de regelpen maar buiten trekken om de steun los te makeen.

Gebruik van het stoeltje

Afbeelding 11-12:

Afstelling van de voetsteunen: Maak het riempje van de buitenkant

(B) van de regelpen los. Om de voetsteun (15) in de hoogte af te stellen, de regelhendel (16) maar boven draaien, en, na de gewenste stand gezonden te hebben, waaraar beneden draaien om de voetsteun vast te zetten. Maak het riempjeeer vast.

Afbeelding 12-13:

Vastmaken en loszetten van de voeten van het kind: Om de voeten van het kind vast te zetten, maakt u het riempje aan de binnenkant van de regelpen vast (afb. 13, A) en bevestigt u het aan de buitenkant (afb 13, B). Om het riempje los te makeen, gaat u in omgekeerde volgorde te werk. Verzeker u er altijd van dat de voetjes van uw kind goed op de voetsteunen bevestigd zijn. Met het bijgeleverde riempje is een ruime regeling möglichk.

GEVAAR: Maak de riempjes algijd aan beiden kanten van de bevestigingspennen vast om te vermijden dat de riempjes in aanraking kuren komen met de spaken van hetIEL.

Afbeelding 14-15:

De veiligheidsgordel van het kind vastmaken: Regel de hoogte en de lengte van de gordelsaar gelang het kind groot is. Hoogte van de gordels regelen: verwijder de gordels voor de afstelling van de hoogte; steek de gesp van keer tot keer awhile derugluing door de opening (afb. 15). Kies de bovenste of de onderste openingsen om de gordels op basis van de lengte van het kind te bevestigen. Lengte van de gordels instellen: verander de lengte van de gordels door de gespjes van de gordel teverschuiven. De gordels moeten stevig vast zitten maar Niet te strak.

De gordels vastmaken:

Verbind de sluiting van de gordel. Controller of de sluiting van de gordel goed vastklikt, door na de klik aan de gordel te trekken.

Afbeelding 16:

Druk tegelijk op de twee knappen (voor en awhile) van de sluiting. De sluiting gaat open.

Afbeelding 17:Fietsstoeltje verwijdenen Druk op de ontgrende-lingsknop van het bevestigingsblok (7) en verwijder het stoeltje. Om het fietsstoeltje opnieuw vast te zetten, steekt men de steunarm (4) in de twee openings van het bevestigingsblok (7) tot de ontgrende-lingsknop klikt (afb. 6).

OPMERKING: het bevestigingsblok (7) is voorzien van een diefstalbeveiliging die bediend kan worden met een van de bijgeleverde sleutels (10) (Afb. 18): Steek de sleutel (10) in het bevestigingsblok (7) en draai deze linkoms de ontgrendelingsknop vast te zetten en verwijdering van hem stoeltje te verhinderen. Draai de sleutel (10) rechtsom om de werkung van de ontgrendelingsknop te herstellen.

Onderhoud

1) Reinig het stoeltje, de zitting en de gordels met lauw water en een neutraal reinigingsmiddel. Gebruik geen oplosmiddenen of bijtende of schurende of reinigingsmiddelen. Laat de bekleding aan de lucht drogen. Niet strijken.
2) De herstellung van het zitvlak en de verranging van beschadigde delen mag uitsluitend door bevoegd personeel uitgevoerd worden.

Technische gegevens

Product Fietssstoeltje voor kinderen

OKBABY mod. Body Guard

Afmetingen 73x43x57 cm (LxDxH)

Gewicht 4 kg

Optioneel toebehoren

• Bevestigingsblok nr 37490000
  De steunarm is Niet bij het bevestigingsblok geleverd
  Diameter stang van 28 tot 40 mm
  Steunarm:

Conformiteiten

nr 37430000

standaard

fietsframes

nr 37430200

fietsframes met inclinatie aan achteren

nr 37430100

fietsframes met
inclinatie maar
voren

nr 37430700

kleine fietsframes voor damesfietsen

Het product stemt overeen met de Europese Norm EN14344.

Fabrikant:
