Soort product	Achterste kinderfietszitje
Merk	OKBABY
Model	10+
Afmetingen (L × B × H)	41 × 58 × 70 cm
Gewicht	3,7 kg
Aanbevolen minimum leeftijd	9 maanden (kind moet zelfstandig kunnen zitten)
Maximaal kindergewicht	22 kg
Diameter compatibele zadelbuis	28 tot 40 mm (ronde doorsnede)
Compatibel fietstype	Standaard fietsen en elektrische ondersteuning (geen motoren of scooters)
Hoofdmateriaal	Polypropyleen
Bevestigingssysteem	Bevestigingsblok met beugels en schroeven (koppel 8 Nm)
Veiligheidsgordels	Ja, met hoogte- en lengteverstelling
Voetsteunen	Ja, verstelbaar met veiligheidsbanden
Verstelbare helling	Ja (ontgrendelknop)
Reflectoren	Ja
Ingebouwd slot	Ja (sleutel meegeleverd)
Onderhoud en reiniging	Lauw water en neutraal wasmiddel; geen oplosmiddelen of strijken
Aanbevolen levensduur	3 jaar (normaal gebruik en blootstelling)
Reserveonderdelen beschikbaar	Bevestigingsblok (ref. 37490000), steunarm niet meegeleverd met het blok
Conformiteitsnorm	EN 14344

Veelgestelde vragen - 10+ OKBABY

Wat is het maximale gewicht van het kind voor het OKBABY 10+ zitje?

Het maximaal toegestane gewicht is 22 kg. Het kind moet ook in staat zijn om zelfstandig te zitten tijdens de hele rit.

Hoe installeer ik het zitje op de fiets?

Bevestig het bevestigingsblok (8) op de zadelbuis met de beugels (7) en de schroeven (9). Draai niet volledig vast, steek vervolgens de steunarm (5) in het blok en draai geleidelijk aan tot 8 Nm. Zie afbeeldingen 1 tot 6 in de handleiding.

Wat is de minimumleeftijd voor het gebruik van dit zitje?

De aanbevolen minimumleeftijd is 9 maanden, op voorwaarde dat het kind zelfstandig en stabiel kan zitten gedurende de hele rit.

Hoe stel ik de voetsteunen af?

Draai de stelpen omhoog, verplaats de voetsteun naar de gewenste positie en vergrendel door de stelpen omlaag te draaien. Gebruik de markeringen SX (links) en DX (rechts).

Hoe bevestig ik de veiligheidsgordels correct?

Stel de hoogte in door de gordel door de openingen in de rugleuning te halen die passen bij de lengte van het kind. Pas de lengte aan via de gespen. Maak de sluiting vast tot u een klik hoort en controleer door eraan te trekken. De gordels moeten stevig vastzitten zonder te strak.

Hoe maak ik het zitje schoon?

Reinig met lauw water en een neutraal wasmiddel. Gebruik geen oplosmiddelen, corrosieve of schurende schoonmaakmiddelen. De bekleding moet aan de lucht drogen, niet strijken.

Kan het zitje op een elektrische fiets worden gemonteerd?

Ja, het zitje kan worden gemonteerd op elektrische ondersteuningsfietsen. Het is verboden om het op scooters, bromfietsen of motorfietsen te monteren.

Hoe gebruik ik het antidiefstalsysteem?

Steek de sleutel (11) in het bevestigingsblok (8) en draai tegen de klok in om de ontgrendelknop te blokkeren. Om te ontgrendelen, draai de sleutel met de klok mee.

Wanneer moet het zitje worden vervangen?

Het wordt aanbevolen om het zitje na 3 jaar normaal gebruik te vervangen, omdat polypropyleen zijn mechanische eigenschappen verliest door veroudering en blootstelling aan de elementen.

Kan ik extra bagage op het zitje vervoeren?

Nee, het is verboden om bagage op het zitje te bevestigen. Extra lading moet aan de andere kant van de fiets worden geplaatst (bijv. voorbagagedrager als het een achterzitje is).

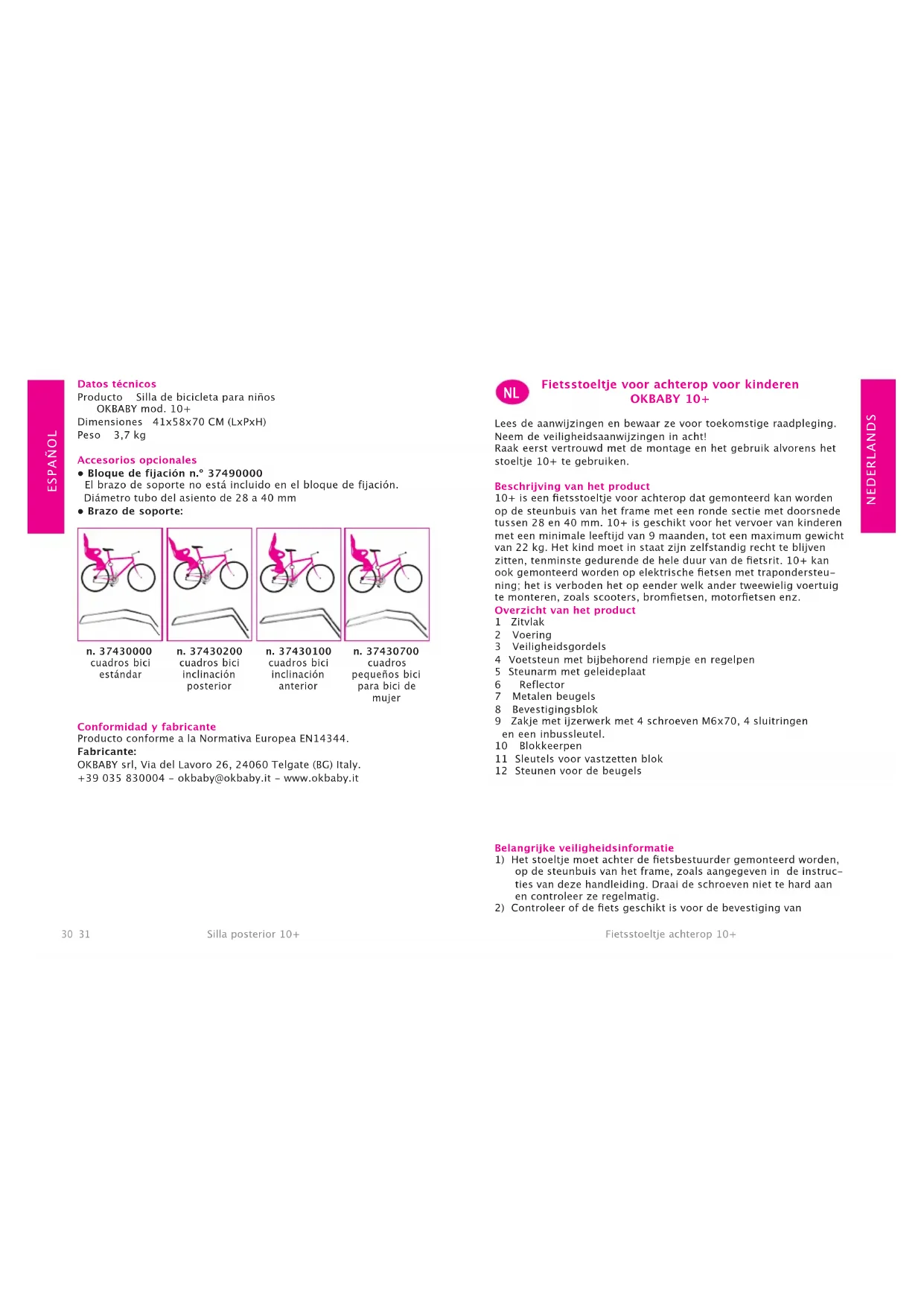

GEBRUIKSAANWIJZING 10+ OKBABY

Fietsstoeltje voor achterop voor kinderen OKBABY 10+

Lees de aanwijzingen en bewaar ze voor toekomstige raadpleging. Neem de veiligheidsaanwijzingen in acht! Raak eerst vertrouwd met de montage en het gebruik alvorens het stoeltje 10+ te gebruiken.

Beschrijving van het product

10+ is een fietsstoeltje voor achterop dat gemonteerd kan worden op de steunbuis van het frame met een ronde sectie met doorsnede tussen 28 en 40 mm. 10+ is geschikt voor het vervoer van kinderen met een minimale leeftijd van 9 maanden, tot een maximum gewicht van 22 kg. Het kind moet in staat zijn zelfstandig recht te blijven zitten, tenminste gedurende de hele duur van de fietsrit. 10+ kan ook gemonteerd worden op elektrische fietsen met trapondersteuning; het is verboden het op eender welk ander tweewielig voertuig te monteren, zoals scooters, bromfietsen, motorfietsen enz.

Overzicht van het product

1 Zitvlak
2 Voering
3 Veiligheidsgordels
4 Voetsteun met bijbehorend riempje en regelpen
5 Steunarm met geleideplaat
6 Reflector
7 Metalen beugels
8 Bevestigingsblok
9 Zakje met ijzerwerk met 4 schroeven M6x70, 4 sluitringen en een inbussleutel.
10 Blokkeerpen
11 Sleutels voor vastzetten blok
12 Steunen voor de beugels

Belangrijke veiligheidsinformatie

1) Het stoeltje moet achter de fietsbestuurder gemonteerd worden, op de steunbuis van het frame, zoals aangegeven in de instructies van deze handleiding. Draai de schroeven niet te hard aan en controleer ze regelmatig.
2) Controleer of de fiets geschikt is voor de bevestiging van

bijkomende lasten. Controleer de informatie die bij de fiets is geleverd of vraag informatie en raad aan de fabrikant van de fiets.

3) Plaats het stoeltje en zijn onderdelen zodanig dat maximaal comfort en maximale veiligheid verzekerd worden aan het kind. Wanneer het kind in het stoeltje zit, moet de rugleuning lichtjes achteruit hellen om te vermijden dat het kind vooruit kan schui- ven.
4) Controleer of alle delen van de fiets correct werken na de montage van het stoeltje.
5) Controleer of er in uw land eventuele wetten bestaan die het gebruik van fietsstoeltjes voor het vervoer van kinderen reglementeren.
6) Controleer bij het eerste gebruik en vervolgens regelmatig of het gewicht en de afmetingen van het kind de maximale waarden voor het gebruik van het stoeltje niet overschrijden.
7) Controleer of het kind of deel van zijn kleding niet in aanraking komt met de bewegende delen van het stoeltje of van de fiets. Vermijd dat de handen en voeten van het kind in aanraking kunnen komen met het wiel of beklemd kunnen raken in de remmen.
8) Controleer of er geen snijdende delen zijn die in aanraking kunnen komen met het kind (bijvoorbeeld uitgerafelde of versleten kabels enz.).
9) Controleer of de veiligheidsgordels niet losgekomen zijn en niet in aanraking komen met de bewegende delen van de fiets, in het bijzonder met de wielen, ook wanneer er geen kind in het stoeltje vervoerd wordt.
10) Gebruik altijd de veiligheidsgordels. Verzeker u ervan dat het kind correct met de veiligheidsgordels bevestigd is aan het stoeltje.
11) Het kind moet in het stoeltje beter gekleed en tegen koude beschermd zijn dan de bestuurder van de fiets. Bescherm het kind tegen de regen.
12) Het is raadzaam het kind te voorzien van een gehomologeerde beschermingshelm.
13) Controleer of het stoeltje niet te warm is (bijvoorbeeld oververhit door de zon) alvorens het kind erop te zetten.
14) Haal het stoeltje van de fiets wanneer deze met de auto vervoerd wordt. De luchtstromen zouden het stoeltje kunnen beschadigen of van de fiets kunnen losmaken, wat tot ongevallen zou kunnen leiden.
15) Bedek eventuele veren van de zitting, zodat de vingers van het kind er niet klem en/of verplet in kunnen geraken.
16) Controleer voor elk gebruik of het stoeltje correct op het beves-

tigingsblok vastzit: wanneer men de steunarm naar boven trekt, mag het stoeltje niet uit het bevestigingsblok loskomen.

17) Het materiaal van het fietsstoeltje (polypropyleen) verliest enkele van zijn mechanische eigenschappen als het veroudert of als het langdurig aan de weersomstandigheden wordt blootgesteld (zon, regen, vorst, enz.). Bij een normaal gebruik en een normale blootstelling aan de weersomstandigheden wordt aangeraden het fietsstoeltje na drie jaar te vervangen.

Waarschuwingen

1) LET OP: Leg geen andere bagages op het stoeltje. Eventuele bijkomende bagage moet aan de tegenovergestelde kant van het stoeltje op de fiets bevestigd worden. Bv.: in geval van achterstoeltje, dient men een voorste draagrek te gebruiken en omgekeerd.
2) LET OP: Breng geen wijzigingen aan het stoeltje aan.
3) LET OP: De fiets besturen met een kind in het stoeltje is anders; vooral voor wat betreft het evenwicht, het sturen en het remmen.
4) LET OP: Laat het kind nooit onbewaakt in het stoeltje wanneer de fiets geparkeerd is.
5) LET OP: Gebruik het stoeltje niet indien een onderdeel ont-breekt of stuk is.

Montage en assemblage van het fietsstoeltje

Afbeelding 1:

Plaats het bevestigingsblok (8) op de steunbuis van de fiets. Breng de steunen (12) op de metalen beugels (7) aan en draai het blok (8) vast met de 4 schroeven en sluitringen (9). Niet volledig vastzetten, zodat de stand nog naderhand versteld kan worden. Als in de zone waar de metalen beugels (7) worden geplaatst, een kabel loopt, kunnen de beugels (7) tussen de kabel en de steunbuis worden geplaatst (Afb. 1A).

Afbeelding 2:

Maak de steunarm (5) los van de bevestigingsring. Trek de steunarm uit de structuur van het stoeltje.

Afbeelding 3:

Steek de steunarm (5) op zijn plaats in de structuur van het stoeltje zoals op de figuur is afgebeeld en druk de geleideplaat (5) aan tot hij niet verder kan (zie ook afbeelding 4).

Afbeelding 4:

Steek de blokkeerpen (10) helemaal in het gat B.

Afbeelding 5:

Draai de blokkeerpen 90° in de richting van de klok en steek het veiligheidstandje van de blokkeerpen in de vrije ruimte (zie ver-

grootte afbeelding).

GEVAAR: De blokkeerpen is een belangrijk deel voor de veiligheid en moet in ieder geval aangebracht worden. Voor iedere fietsrit moet de juiste positie gecontroleerd worden!

Afbeelding 6:

Steek de twee uiteinden van de steunbeugel (5) in de twee gaten van het bevestigingsblok (8). Wanneer het stoeltje goed geplaatst is, de schroeven (9) geleidelijk aandraaien totdat het bevestigingsblok niet meer om het frame heen draait. Het optimale aanhaalkoppel bedraagt 8 Nm.

Afbeelding 7:

Regel de horizontale en verticale positie van het stoeltje volgens de parameters getoond op de afbeelding. Het zwaartepunt (zie afb rood rondje) mag zich niet verder dan 10 cm achter de as van het wiel bevinden. Corrigeer, indien nodig, de horizontale positie van het stoeltje zoals beschreven in afbeelding 8.

Afbeelding 8:

Correctie van de horizontale positie.

Fase 1: Druk de twee helften van de handgreep van de blokkeerpen tegen elkaar aan zodat het veiligheidstandje los raakt.

Fase 2: Draai de blokkeerpen 90° naar beneden.

Fase 3: Verzet het stoeltje horizontaal tot in de gewenste positie.

Fase 4: Bevestig de steunarm zoals getoond op afbeelding 5.

Afbeelding 9:

Bevestiging van de voetsteunen: Plaats de voetsteun met het teken "SX" op de hoogste positie van het linkerbeen van het stoeltje. Steek de regelpen met de aanduiding "SX" van de buitenkant van het stoeltje naar binnen. Herhaal deze handelingen voor de rechter voetsteun en zijn regelpen, die aangegeven zijn met "DX".

Gebruik van het stoeltje

Afbeelding 10:

Het stoeltje schuin zetten: Trek de ontgrendelingsknop (E) omhoog om het stoeltje in de schuine stand te zetten. Houd de ontgrendelingsknop omhoog en regel met uw andere hand de schuinstand van het stoeltje. Laat vervolgens de ontgrendelingsknop los.

Afbeeldingen 11-12:

De voetsteunen verzetten: Draai de regelpen omhoog en verplaats de voetsteun naar de gewenste positie. Zodra u de gewenste positie gevonden hebt, blokkeert u de voetsteun door de regelpen omlaag te draaien.

Afbeelding 13:

De veiligheidsgordel van het kind vastmaken: Regel de hoogte en de lengte van de gordels naar gelang het kind groot is. Hoogte van de gordels regelen: verwijder de gordels voor de afstelling van

de hoogte; steek de gesp van keer tot keer achter de rugleuning door de opening. Kies de bovenste of de onderste openingen om de gordels op basis van de lengte van het kind te bevestigen. Lengte van de gordels instellen: verander de lengte van de gordels door de gespjes van de gordel te verschuiven. De gordels moeten stevig vast zitten maar niet te strak.

De gordels vastmaken: Verbind de sluiting van de gordel. Controleer of de sluiting van de gordel goed vastklikt, door na de klik aan de gordel te trekken.

Afbeelding 14:

Om de sluiting los te maken, drukt men tegelijkertijd op de twee toetsen (vooraan en achteraan) op de sluiting. De sluiting gaat open. Afbeelding 15:

Het riempje van de voetsteunen vastmaken: Leg de riempjes om de voeten van het kind en haak ze in de haken achter de beugels vast. Om de riempjes los te maken moet u ze loshaken en uit de sluitingen trekken door ze scheef te houden.

Afbeelding 16:

Fietsstoeltje verwijderen: Druk op de ontgrendelingsknop van het bevestigingsblok (8) en verwijder het stoeltje. Om het fietsstoeltje opnieuw vast te zetten, steekt men de steunarm (5) in de twee openingen van het bevestigingsblok (8) tot de ontgrendelingsknop klikt (Afb. 6).

OPMERKING: het bevestigingsblok (8) is voorzien van een diefstalbeveiliging die bediend kan worden met een van de bijgeleverde sleutels (11) (Afb. 18): Steek de sleutel (11) in het bevestigingsblok (8) en draai deze linksom om de ontgrendelingsknop vast te zetten en verwijdering van het stoeltje te verhinderen. Draai de sleutel (11) rechtsom om de werking van de ontgrendelingsknop te herstellen.

Onderhoud

1) Reinig het stoeltje, de zitting en de gordels met lauw water en een neutraal reinigingsmiddel. Gebruik geen oplosmiddelen of bijtende of schurende reinigingsmiddelen. Laat de bekleding aan de lucht drogen. Niet strijken.

2) De reparatie van het stoeltje en de vervanging van beschadigde delen mag uitsluitend door bevoegd personeel uitgevoerd worden.

Technische gegevens

Product Fietsstoeltje voor kinderen OKBABY mod. 10+

Afmetingen 41x58x70 cm (LxDxH)

Gewicht 3,7 kg

Optioneel toebehoren

• Bevestigingsblok nr 37490000
De steunarm is niet bij het bevestigingsblok geleverd
Diameter stang van 28 tot 40 mm
- Steunarm:

nr 37430000
standaard
fietsframes

nr 37430200
fietsframes met
inclinatie naar
achteren

nr 37430100
fietsframes met
inclinatie naar
voren

nr 37430700
kleine fietsfra-
mes voor
damesfietsen

Conformiteit en fabrikant

Het product stemt overeen met de Europese Norm EN14344.
