РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ 10+ OKBABY

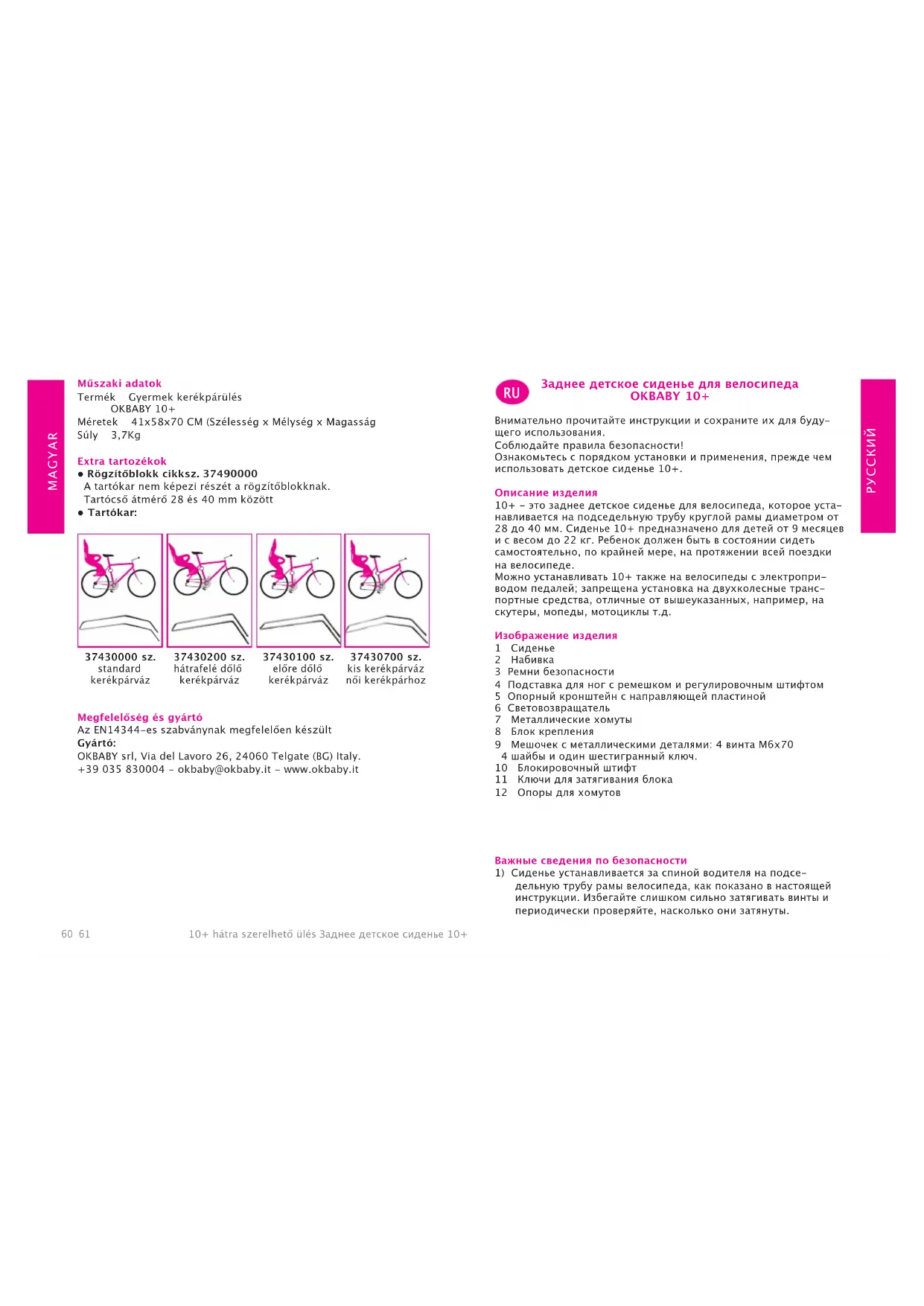

Заднее детское сиденье для велосипеда ОКВАВУ 10+

Внимательно прочитайте инструкции и сохраните их для будущего использования.

Соблюдайте правила безопасности! Ознакомьтесь с порядком установки и применения, прежде чем использовать детское сиденье 10+.

Описание изделия

10+ – это заднее детское сиденье для велосипеда, которое устанавливается на подседельную трубу круглой рамы диаметром от 28 до 40 мм. Сиденье 10+ предназначено для детей от 9 месяцев и с весом до 22 кг. Ребенок должен быть в состоянии сидеть самостоятельно, по крайней мере, на протяжении всей поездки на велосипеде.

Можно устанавливать 10+ также на велосипеды с электроприводом педалей; запрещена установка на двухколесные транспортные средства, отличные от вышеуказанных, например, на скутеры, мопеды, мотоциклы т.д.

Изображение изделия

1 Сиденье
2 Набивка
3 Ремни безопасности
4 Подставка для ног с ремешком и регулировочным штифтом
5 Опорный кронштейн с направляющей пластиной
6 Световозвращатель
7 Металлические хомуты
8 Блок крепления
9 Мешочек с металлическими деталями: 4 винта М6x70
4 шайбы и один шестигранный ключ.
10 Блокировочный штифт
11 Ключи для затягивания блока
12 Опоры для хомутов

Важные сведения по безопасности

1) Сиденье устанавливается за спиной водителя на подседельную трубу рамы велосипеда, как показано в настоящей инструкции. Избегайте слишком сильно затягивать винты и периодически проверяйте, насколько они затянуты.

2) Удостоверьтесь, что велосипед подходит для прикрепления дополнительных грузов. Ознакомьтесь с инструкцией, приложенной к велосипеду, или обратитесь за информацией и советом к его изготовителю.
3) Установите сиденье и его компоненты, чтобы ребенок находится в условиях максимального комфорта и безопасности. Когда ребенок сидит, спинку сиденья необходимо слегка наклонить назад, чтобы ребенок не скользил вперед.
4) Удостоверьтесь, что все части велосипеда исправно выполняют свои функции после того, как Вы установили сиденье.
5) Проверьте существование возможных законов, действующих в Вашей стране, которые регламентируют использование детских сидений для велосипедов.
6) В самом начале, а затем периодически проверять, что вес и размеры ребенка не превышают максимальных значений, допустимых для сиденья.
7) Проверяйте, что ребенок или его одежда не соприкагаются с подвижными частями сиденья или велосипеда. Не допускайте соприкосновения рук и ног ребенка с колесом и их застрева-ния в тормозах.
8) Удостоверьтесь в отсутствии острых частей, о которые ребенок может пораниться (например, поврежденные или изношенные кабели и т.д.).
9) Удостоверьтесь, что ремни безопасности не ослаблены и не соприкасаются с подвижными частями велосипеда, в частности, с колесами, в том числе когда в сиденье нет ребенка.
10) Всегда пристегивайте ребенка ремнями безопасности. Проверяйте, что ребенок правильно пристегнут к сиденью ремнями.
11) Ребенок в сиденье должен быть одет теплее, чем велосипедист. Необходимо также защитить ребенка от дождя.
12) Желательно, чтобы ребенок надевал омологированный защитный шлем.
13) Удостовериться, что сиденье не слишком горячее (например, оно нагрелось на солнце), прежде чем сажать в него ребенка.
14) Снимите сиденье во время перевозки велосипеда на машине. Поток воздуха может повредить сиденье или сорвать его с велосипеда, что может привести к аварии.
15) Накройте чехлом пружины седла, если они имеются, чтобы пальцы ребенка не могли в них застрять и/или придавиться.
16) Каждый раз перед использованием удостоверяйтесь, что сиденье правильно прикреплено к блоку крепления: если Вы потянете опорный кронштейн вверх, сиденье не должно от-

соединяться от блока крепления.

17) Материал изготовления сиденья (полипропилен) со временем теряет некоторые из своих механических свойств, если он в течение долгого времени подвергается воздействию атмосферных явлений (солнце, дождь, лед и т.д.). При обычном использовании с воздействием атмосферных явлений рекомендуется заменить сиденье через три года.

Предупреждения:

1) ВНИМАНИЕ: Не нагружать сиденье другим багажом. Любой другой багаж должен быть закреплен с противоположно-го относительно сиденья края велосипеда. Например: если сиденье установлено сзади, багажник должен быть спереди и наоборот.
2) ВНИМАНИЕ: Не вносите изменений в конструкцию сиденья.
3) ВНИМАНИЕ: С ребенком в сиденье велосипед может вести себя иначе, в частности, это относится к балансировке, рулению и торможению.
4) ВНИМАНИЕ: Никогда не оставлять велосипед с ребенком в сиденье без присмотра.
5) ВНИМАНИЕ: Не пользоваться сиденьем, если отсутствует или повреждена какая-либо его часть.

Монтаж и установка сиденья

Рисунок 1:

Установите блок крепления (8) на подседельную трубу велосипе- да. Установите опоры (12) на металлические хомуты (7) и закре- пите блок (8) 4 винтами и шайбами (9). Не затягивайте слишком сильно, чтобы иметь возможность выполнить затем регулировку сиденья.

Если в зоне установки металлических хомутов (7) проходит кабель, хомуты (7) могут устанавливаться между кабелем и подседельной трубой (рис. 1А).

Рисунок 2:

Высвободите опорный кронштейн (5) из стопорного кольца. Извлеките опорный кронштейн из кресла.

Рисунок 3:

Вставьте опорный кронштейн (5) в направляющее гнездо кресла, как показано на рисунке, и протколкните направляющую пластину (5) до тех пор, пока она не упрется в направляющее гнездо и ее нельзя будет протолкнуть дальше (см. также рисунок 4).

Рисунок 4:

Полностью вставьте блокировочный штифт (10) в отверстие В.

Рисунок 5:

Поверните по часовой стрелке на 90° блокировочный штифт, чтобы предохранительный зубец блокировочного штифта встал в свободное пространство (см. увеличенное изображение).

ОПАСНОСТЬ: Блокировочный штифт играет важную роль для безопасности ребенка и необходимо всегда его закреплять. Перед каждой поездкой необходимо проверять правильность положения!

Рисунок 6:

Вставьте два конца опорного кронштейна (5) в два отверстия блока крепления (8). Когда сиденье будет правильно установлено, затягивайте винты (9) постепенно и равномерно до тех пор, пока блок крепления больше не будет вращаться вокруг рамы. Оптимальный момент затяжки – 8 Нм.

Рисунок 7:

Отрегулируйте горизонтальное и вертикальное положение сиденья в соответствии с параметрами, показанными на рисунке. Центр тяжести (см. рис., красный кружок) должен находиться не далее, чем на расстоянии 10 см позади оси колеса. Если необходимо, откорректируйте горизонтальное положение сиденья, как показано на рисунке 8.

Рисунок 8:

Корректировка горизонтального положения.

Этап 1. Прижать две половины рукоятки блокировочного штифта друг к другу, чтобы высвободить предохранительный зубец. Этап 2. Повернуть блокировочный штифт вниз на 90°.

Этап 3. Двигать сиденье в горизонтальном направлении до тех пор, пока не будет достигнуто требуемое положение. Этап 4. Закрепить опорный кронштейн, как показано на рисунке 5.

Рисунок 9:

Закрепление подставок для ног: Расположите подставку для ног с пометкой "SX" в самом высоком положении для левой ноги. Введите регулировочный штифт с пометкой "SX" с наружной во внутреннюю часть сиденья. Выполните эти действия и для правой подставки с соответствующим регулировочным штифтом, на которых имеется пометка "DX".

Применение сиденья

Рисунок 10:

Регулирование наклона сиденья. Для установки угла наклона сиденья потяните вверх ручку разблокировки (Е). Удерживая ручку наверху, другой рукой установите сиденье согласно требуемому углу наклона. Затем отпустите ручку разблокировки.

Рисунок 11-12:

Перемещение подставок для ног. Поверните наверх регулировочный штифт и установите подставку для ног в требуемое положение. После того, как требуемое положение будет найдено, заблокируйте подставку, повернув регулировочный штифт вниз.

Рисунок 13:

Пристегивание ребенка ремнем: Отрегулируйте высоту и длину ремней соответственно росту ребенка. Отрегулируйте высоту ремня: вынуть ремешки для регулировки высоты, вставляя за- стежку каждый раз сзади спинки через специальное отверстие. В зависимости от роста ребенка закрепите ремни на верхних или нижних отверстиях. Отрегулируйте длину ремня: меняйте длину ремней при помощи пряжек. Ремни должны плотно удерживать ребенка, но не быть слишком затянутыми.

Расстегивание ремней: Установите застежку ремня. Проверьте, чтобы застежка ремня правильно защелкивалась в соответствующем положении, потянув за ремень после щелчка.

Рисунок 14:

Для того, чтобы расстегнуть ремни, одновременно нажмите на две кнопки (переднюю и заднюю) на застежке. Застежка разблокируется.

Рисунок 15:

Застегивание ремешков подставок для ног: Установите ремни вокруг ног ребенка и закрепите их на крючках за скобами. Для того, чтобы расстегнуть ремешки, отсоедините их и высвободите их из перемычек, удерживая их в наклонном положении.

Рисунок 16:

Снятие сиденья. Нажмите на кнопку отсоединения блока крепления (8) и извлеките сиденье. Для того, чтобы снова прикрепить сиденье, вставьте концы опорного кронштейна (5) в два отверстия крепежного блока (8), чтобы запорный рычажок защелкнулся (рис.6).

ПРИМЕЧАНИЕ: блок крепления (8) оснащен системой защиты от кражи, которая приводится в действие одним из входящих в комплект поставки ключей (11) (рисунок 18). Вставьте ключ (11) в блок крепления (8) и поверните его против часовой стрелки для блокировки кнопки отсоединения и предупреждения снятия сиденья. Поверните ключ (11) по часовой стрелке для разблокировки кнопки отсоединения.

Техобслуживание

1) Мойте сиденье, набивку и ремни теплой водой с нейтральным моющим средством. Не используйте растворители или

абразивные, либо едкие моющие средства. Дайте набивке высохнуть на воздухе. Не гладить.

2) Ремонт сиденья и замена поврежденных компонентов должны выполняться исключительно в уполномоченных сервисных центрах.

Технические данные

Изделие Детское сиденье для велосипеда ОКВАВУ мод. 10+

Размеры 41×58×70 СМ (ДхШхВ)

Bec 3,7 кг

Факультативные приспособления

• Блок крепления № 37490000
Опорный кронштейн не прилагается к блоку крепления. Диаметр трубки от 28 до 40 мм
• Опорный кронштейн:

No 37430000

стандартные велосипедные рамы

No 37430200

рамы велосипедов с задним наклоном

No 37430100

рамы велосипедов с передним наклоном

No 37430700

рамы женских велосипедов небольших размеров

Соответствие и фирма-изготовитель

Изделие соответствует требованиям Европейского стандарта EN14344.

Изготовитель:

OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italy. [phone] - [e-mail] - www.okbaby.it
