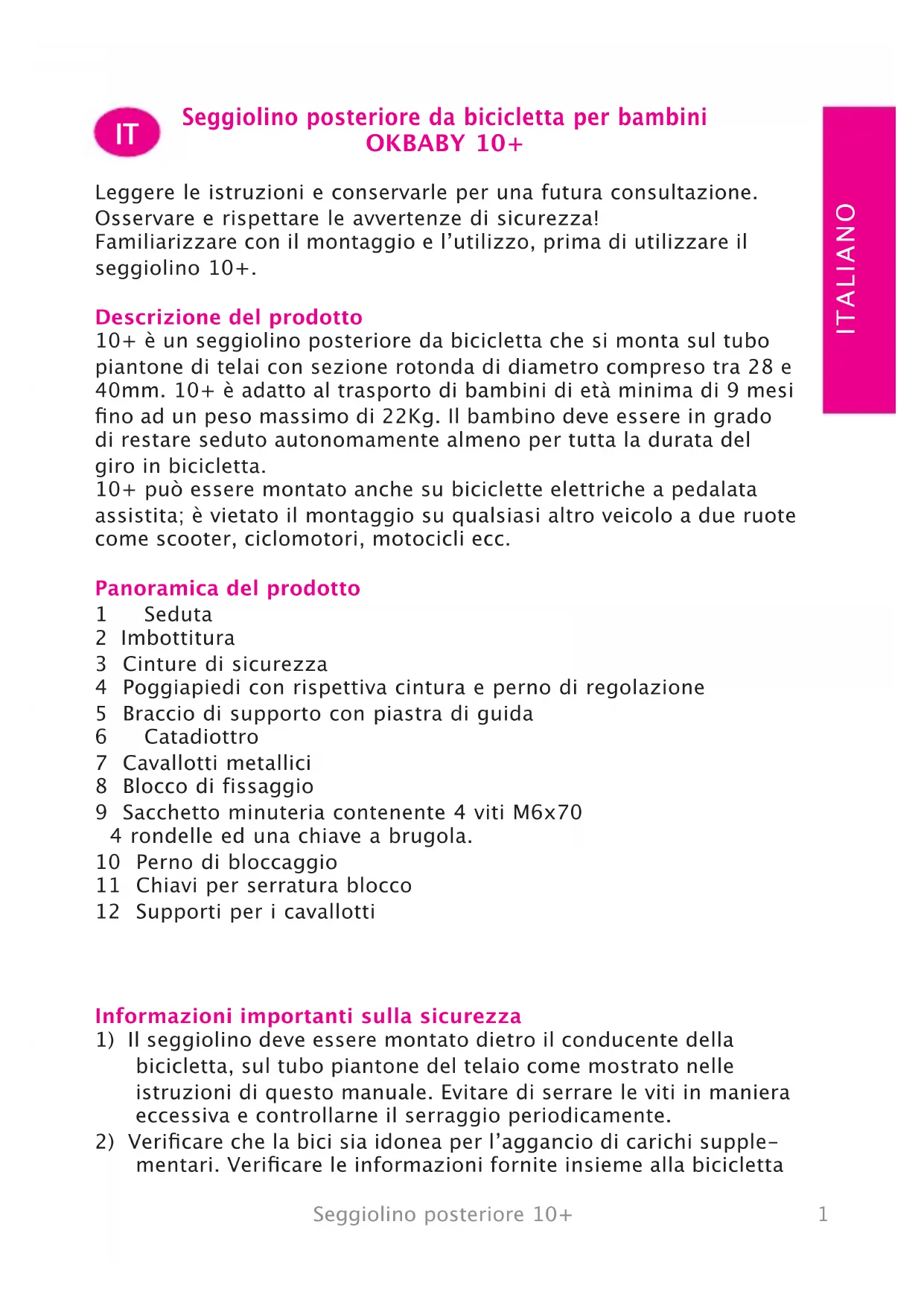

MANUALE UTENTE 10+ OKBABY
Seggiolino posteriore da bicicletta per bambini OKBABY 10+
Leggere le istruzioni e conservarle per una futura consultazione.
Osservare e rispettare le avvertenze di sicurezza!
Familiarizzare con il montaggio e l'utilizzo, prima di utilizzare il seggiolino 10+.
Descrizione del prodotto
10+ è un seggiolino posteriore da bicicletta che si monta sul tubo piantone di telai con sezione rotonda di diametro compreso tra 28 e 40mm. 10+ è adatto al trasporto di bambini di età minima di 9 mesi fino ad un peso massimo di 22Kg. Il bambino deve essere in grado di restare seduto autonomamente almeno per tutta la durata del giro in bicicletta.
10+ può essere montato anche su biciclette elettriche a pedalata assistita; è vietato il montaggio su qualsiasi altro veicolo a due ruote come scooter, ciclomotori, motocicli ecc.
Panoramica del prodotto
1 Seduta
2 Imbottitura
3 Cinture di sicurezza
4 Poggiapiedi con rispettiva cintura e perno di regolazione
5 Braccio di supporto con piastra di guida
6 Catadiottro
7 Cavallotti metallici
8 Blocco di fissaggio
9 Sacchetto minuteria contenente 4 viti M6x70
4 rondelle ed una chiave a brugola.
10 Perno di bloccaggio
11 Chiavi per serratura blocco
12 Supporti per i cavallotti
Informazioni importanti sulla sicurezza
1) Il seggiolino deve essere montato dietro il conducente della bicicletta, sul tubo piantone del telaio come mostrato nelle istruzioni di questo manuale. Evitare di serrare le viti in maniera eccessiva e controllarne il serraggio periodicamente.
2) Verificare che la bici sia idonea per l'aggancio di carichi supplementari. Verificare le informazioni fornite insieme alla bicicletta
o chiedere informazioni e consiglio al produttore della stessa.
3) Sistemare il seggiolino ed i suoi componenti in modo da conferire al bambino il massimo confort e sicurezza. Quando il bambino è nel seggiolino, lo schienale deve essere leggermente inclinato indietro, in modo da impedire che il bambino possa scivolare in avanti.
4) Verificare che ciascuna parte della bicicletta funzioni correttamente con il seggiolino montato.
5) Verificare l'esistenza di eventuali leggi presenti nel vostro Stato che regolamentano l'utilizzo di seggiolini da bicicletta per il trasporto di bambini.
6) Verificare inizialmente e poi di volta in volta che il peso e le dimensioni del bambino non eccedano i massimi consentiti dal seggiolino.
7) Verificare che il bambino o parte del suo abbigliamento non entrino in contatto con le parti in movimento del seggiolino o della bicicletta. Evitare che le mani ed i piedi del bambino possano entrare in contatto con la ruota o si possano incastrare nei freni.
8) Verificare che non ci siano parti taglienti della bicicletta che possano entrare in contatto con il bambino (ad esempio cavi sfilacciati o deteriorati ecc.).
9) Verificare che le cinghie di sicurezza non siano allentate e che non entrino in contatto con le parti in movimento della bicicletta, in particolar modo con le ruote, anche quando nel seggiolino non viene trasportato il bambino.
10) Utilizzare sempre le cinture di sicurezza. Assicurarsi che il bambino sia allacciato correttamente con le cinture al seggiolino.
11) Il bambino nel seggiolino deve essere vestito e protetto dal freddo più che del conducente della bicicletta. Proteggere il bambino dalla pioggia.
12) E' preferibile fare indossare al bambino un caschetto di protezione omologato.
13) Verificare che il seggiolino non sia troppo caldo (ad esempio surriscaldato dal sole) prima di fare sedere il bambino.
14) Togliere il seggiolino quando la bicicletta viene trasportata con l'automobile. Le turbolenze d'aria potrebbero danneggiare il seggiolino o staccare il seggiolino dalla bicicletta, causando incidenti.
15) Coprire eventuali molle della sella, in modo da impedire che le dita del bambino possano rimanervi intrappolate e/o schiacciate.
16) Verificate prima di ogni utilizzo che il seggiolino sia correttamente innestato nel blocco di fissaggio: tirando verso l'alto il braccio di supporto, il seggiolino non si deve staccare dal
blocco di fissaggio.
17) Il materiale del seggiolino (polipropilene) perde alcune delle sue proprietà meccaniche con il processo di invecchiamento se esposto per lungo periodo agli influssi dell'ambiente (sole, pioggia, ghiaccio, ecc.). In caso di normale utilizzo e esposizione agli influssi ambientali si consiglia di sostituire il seggiolino dopo tre anni.
Avvertenze
1) ATTENZIONE: Non appoggiare ulteriori bagagli al seggiolino. Eventuali bagagli aggiuntivi devono essere applicati sul lato opposto della bicicletta rispetto al seggiolino. Es.: in caso di seggiolino posteriore, utilizzare un portapacchi anteriore e vice-versa.
2) ATTENZIONE: Non modificare il seggiolino.
3) ATTENZIONE: La guida della bicicletta potrebbe essere differente con un bambino nel seggiolino; in particolare per quanto riguarda l'equilibrio, la sterzata e la frenata.
4) ATTENZIONE: Non parcheggiare mai la bicicletta lasciando il bambino incustodito nel seggiolino.
5) ATTENZIONE: Non utilizzare il seggiolino se una qualsiasi parte risulta mancante o rotta.
Montaggio ed assemblaggio del seggiolino Illustrazione 1:
Posizionare il blocco di fissaggio (8) sul tubo piantone della bicicletta. Applicare i supporti (12) ai cavallotti metallici (7) ed avvitare con il blocco (8) tramite le 4 viti e rondelle (9). Non serrare completa-mente, in modo che la posizione possa essere regolata successivamente.
Se nella zona dove vengono posizionati i cavallotti metallici (7) scorre un cavo, i cavallotti (7) possono essere posizionati tra il cavo e il tubo piantone (Fig.1A).
Illustrazione 2:
Svincolare il braccio di supporto (5) dell'anello di fermo. Estrarre il braccio di supporto dalla culla del seggiolino.
Illustrazione 3: Inserire il braccio di supporto (5) nella sede guida della culla come mostrato nella figura e spingere la piastra di guida (5) fino a quando batte contro la sede guida e non può più essere spinta oltre (vedi anche illustrazione 4).
Illustrazione 4:
Inserire completamente il perno di bloccaggio (10) nel foro B. Illustrazione 5:
Ruotare in senso orario di 90° il perno di bloccaggio e innestare il dentino di sicurezza del perno di bloccaggio nello spazio libero (vedere particolare ingrandito).
PERICOLO: Il perno di bloccaggio è una parte rilevante per la sicurezza e deve essere innestato in ogni caso. La corretta posizione deve essere controllata prima di ogni marcia!
Illustrazione 6:
Inserire le due estremità del braccio di supporto (5) nei due fori del blocco di fissaggio (8). Quando il seggiolino è correttamente posizionato, stringere le viti (9) in modo graduale ed uniforme fino a quando il blocco di fissaggio non ruota più attorno al telaio. La coppia di serraggio ottimale è 8Nm.
Illustrazione 7:
Regolare la posizione orizzontale e verticale del seggiolino secondo i parametri mostrati nella figura. Il baricentro (vedere fig., cerchio rosso) non deve trovarsi a più di 10cm dietro l'asse della ruota. Se necessario, correggere la posizione orizzontale del seggiolino come descritto nell'illustrazione 8.
Illustrazione 8:
Correzione della posizione orizzontale.
Fase 1: Premere le due metà dell'impugnatura del perno di bloccaggio una contro l'altra in modo che il dentino di sicurezza si disincastri.
Fase 2: Ruotare il perno di bloccaggio di 90° verso il basso.
Fase 3: Spostare il seggiolino in senso orizzontale fino ad ottenere la posizione desiderata.
Fase 4: Fissare il braccio di supporto come mostrato nell'illustrazione 5.
Illustrazione 9:
Fissaggio dei poggiapiedi: Posizionare il poggiapiedi con il contrassegno "SX" nella posizione più alta della gamba sinistra del seggiolino. Introdurre il perno di regolazione con il contrassegno "SX" dal lato esterno del seggiolino verso l'interno. Ripetere le operazioni descritte per il poggiapiedi destro ed il relativo perno di regolazione, contrassegnati con "DX".
Uso del seggiolino
Illustrazione 10:
Inclinare il seggiolino. Per impostare l'inclinazione del seggioli-no tirare verso l'alto la manopola di sbloccaggio (E). Mantenendo la manopola sollevata, portare con l'altra mano l'inclinazione del seggiolino alla posizione desiderata. Rilasciare quindi la manopola di sbloccaggio.
Illustrazioni 11-12:
Regolazione altezza poggiapiedi. Ruotare verso l'alto il perno di regolazione e spostare il poggiapiedi nella posizione desiderata. Una volta trovata la posizione desiderata, bloccare il poggiapiedi ruotando il perno di regolazione verso il basso.
Illustrazione 13:
Allacciare la cintura del bambino: Regolare l'altezza e la lunghezza delle cinture a seconda della statura del bambino. Impostare l'altezza della cintura: estrarre le cinture per la regolazione dell'altezza, inserendo di volta in volta la fibbia dietro lo schienale attraverso l'apertura. Scegliere le aperture superiori o inferiori per fissare le cinture in base all'altezza del bambino. Impostare la lunghezza della cintura: modificare la lunghezza delle cinture facendo scorrere le fibbie. Le cinture devono essere fissate in modo saldo senza che il bambino sia troppo stretto.
Allacciare le cinture: Collegare la chiusura della cintura. Controllare che la chiusura della cintura scatti correttamente in posizione, tirando la cintura dopo lo scatto.
Illustrazione 14:
Per sbloccare la chiusura premere contemporaneamente i due pulsanti (anteriore e posteriore) presenti nella chiusura. La chiusura si sblocca.
Illustrazione 15:
Allacciare il cinturino dei poggiapiedi: Posizionare le cinture intorno ai piedi del bambino e agganciarle nei ganci dietro alle staffe. Per slacciare i cinturini, sganciarli ed estrarli dai ponticelli tenendoli inclinati.
Illustrazione 16:
Togliere il seggiolino: Premere il pulsante di sgancio del blocco di fissaggio (8) ed estrarre il seggiolino. Per agganciare nuovamente il seggiolino, inserire il braccio di supporto (5) nei due fori del blocco di fissaggio (8) fino a far scattare il pulsante di sgancio (fig.6).
NOTA: il blocco di fissaggio (8) è dotato di un sistema antifurto azionabile tramite una delle chiavi (11) in dotazione (Fig.18): Inserire la chiave (11) nel blocco di fissaggio (8) e girarla in senso antiorario per bloccare il pulsante di sgancio ed impedire l'estrazione del seggiolino. Girare la chiave (11) in senso orario per ripristinare il funzionamento del pulsante di sgancio.
Manutenzione
1) Pulire il seggiolino, l'imbottitura e le cinture con acqua tiepida e con un detergente neutro. Non utilizzate solventi o detersivi corrosivi ed abrasivi. Lasciare asciugare l'imbottitura all'aria.
Non stirare.
2) La riparazione del seggiolino e la sostituzione di componenti danneggiati deve essere eseguita esclusivamente da personale autorizzato.
Dati tecnici
Prodotto Seggiolino da bicicletta per bambini OKBABY mod. 10+
Dimensioni 41x58x70 CM (LxPxH)
Peso 3,7Kg
Accessori optional
• Blocco di fissaggio n. 37490000
Il braccio di supporto non è corredato al blocco di fissaggio.
Diametro tubo canotto da 28 a 40 mm
• Braccio di supporto:
n. 37430000
telai bici
standard
n. 37430200
telai bici con
inclinazione
posteriore
n. 37430100
telai bici con
inclinazione
anteriore
n. 37430700
telai bici piccoli
per bici da
donna
Conformità e produttore
Prodotto in conformità con la Normativa Europea EN14344.
