Produkttyp	Kinderfahrradsitz hinten
Marke	OKBABY
Modell	10+
Abmessungen (L × T × H)	41 × 58 × 70 cm
Gewicht	3,7 kg
Empfohlenes Mindestalter	9 Monate (Kind muss selbstständig sitzen können)
Maximales Kindergewicht	22 kg
Kompatibler Sattelrohrdurchmesser	28 bis 40 mm (runder Querschnitt)
Kompatibler Fahrradtyp	Standardfahrräder und E-Bikes (keine Motorräder oder Roller)
Hauptmaterial	Polypropylen
Befestigungssystem	Befestigungsblock mit Bügeln und Schrauben (Anzugsmoment 8 Nm)
Sicherheitsgurte	Ja, mit Höhen- und Längenverstellung
Fußstützen	Ja, verstellbar mit Sicherheitsriemen
Neigungsverstellung	Ja (Entriegelungsknopf)
Rückstrahler	Ja
Integriertes Schloss	Ja (Schlüssel beigelegt)
Pflege und Reinigung	Lauwarmes Wasser und mildes Reinigungsmittel; keine Lösungsmittel oder Bügeln
Empfohlene Lebensdauer	3 Jahre (bei normalem Gebrauch und Umwelteinflüssen)
Ersatzteile erhältlich	Befestigungsblock (Art.-Nr. 37490000), Stützarm nicht im Lieferumfang des Blocks enthalten
Konformitätsnorm	EN 14344

Häufig gestellte Fragen - 10+ OKBABY

Was ist das maximale Kindergewicht für den OKBABY 10+ Kindersitz?

Das maximal zulässige Gewicht beträgt 22 kg. Das Kind muss außerdem in der Lage sein, während der gesamten Fahrt alleine zu sitzen.

Wie wird der Sitz am Fahrrad montiert?

Befestigen Sie den Befestigungsblock (8) mit den Bügeln (7) und Schrauben (9) am Sattelrohr. Nicht vollständig anziehen, dann den Stützarm (5) in den Block einsetzen und schrittweise auf 8 Nm anziehen. Siehe Abbildungen 1 bis 6 der Anleitung.

Was ist das Mindestalter für die Nutzung dieses Sitzes?

Das empfohlene Mindestalter beträgt 9 Monate, vorausgesetzt, das Kind kann während der gesamten Fahrt alleine und stabil sitzen.

Wie stellt man die Fußstützen ein?

Drehen Sie den Einstelldrehpunkt nach oben, bewegen Sie die Fußstütze in die gewünschte Position und arretieren Sie sie durch Drehen des Drehpunkts nach unten. Verwenden Sie die Markierungen SX (links) und DX (rechts).

Wie werden die Sicherheitsgurte richtig angelegt?

Stellen Sie die Höhe ein, indem Sie den Gurt durch die der Körpergröße des Kindes entsprechenden Öffnungen in der Rückenlehne führen. Passen Sie die Länge über die Schnallen an. Schließen Sie den Verschluss bis zum Einrasten und überprüfen Sie durch Ziehen. Die Gurte müssen fest angelegt, aber nicht zu fest sein.

Wie reinigt man den Sitz?

Reinigen Sie mit lauwarmem Wasser und einem milden Reinigungsmittel. Keine Lösungsmittel, ätzenden oder scheuernden Reiniger verwenden. Die Polsterung an der Luft trocknen lassen, nicht bügeln.

Kann der Sitz an einem E-Bike montiert werden?

Ja, der Sitz kann an E-Bikes montiert werden. Es ist verboten, ihn an Rollern, Mofas oder Motorrädern zu montieren.

Wie verwendet man das Diebstahlsicherungssystem?

Stecken Sie den Schlüssel (11) in den Befestigungsblock (8) und drehen Sie ihn gegen den Uhrzeigersinn, um den Auslöseknopf zu blockieren. Zum Entsperren drehen Sie den Schlüssel im Uhrzeigersinn.

Wann sollte der Sitz ausgetauscht werden?

Es wird empfohlen, den Sitz nach 3 Jahren normaler Nutzung auszutauschen, da Polypropylen mit der Zeit und durch Umwelteinflüsse seine mechanischen Eigenschaften verliert.

Kann ich zusätzliches Gepäck auf dem Sitz transportieren?

Nein, es ist verboten, Gepäck am Sitz zu befestigen. Zusätzliche Lasten müssen auf der gegenüberliegenden Seite des Fahrrads platziert werden (z. B. Gepäckträger vorne, wenn der Sitz hinten montiert ist).

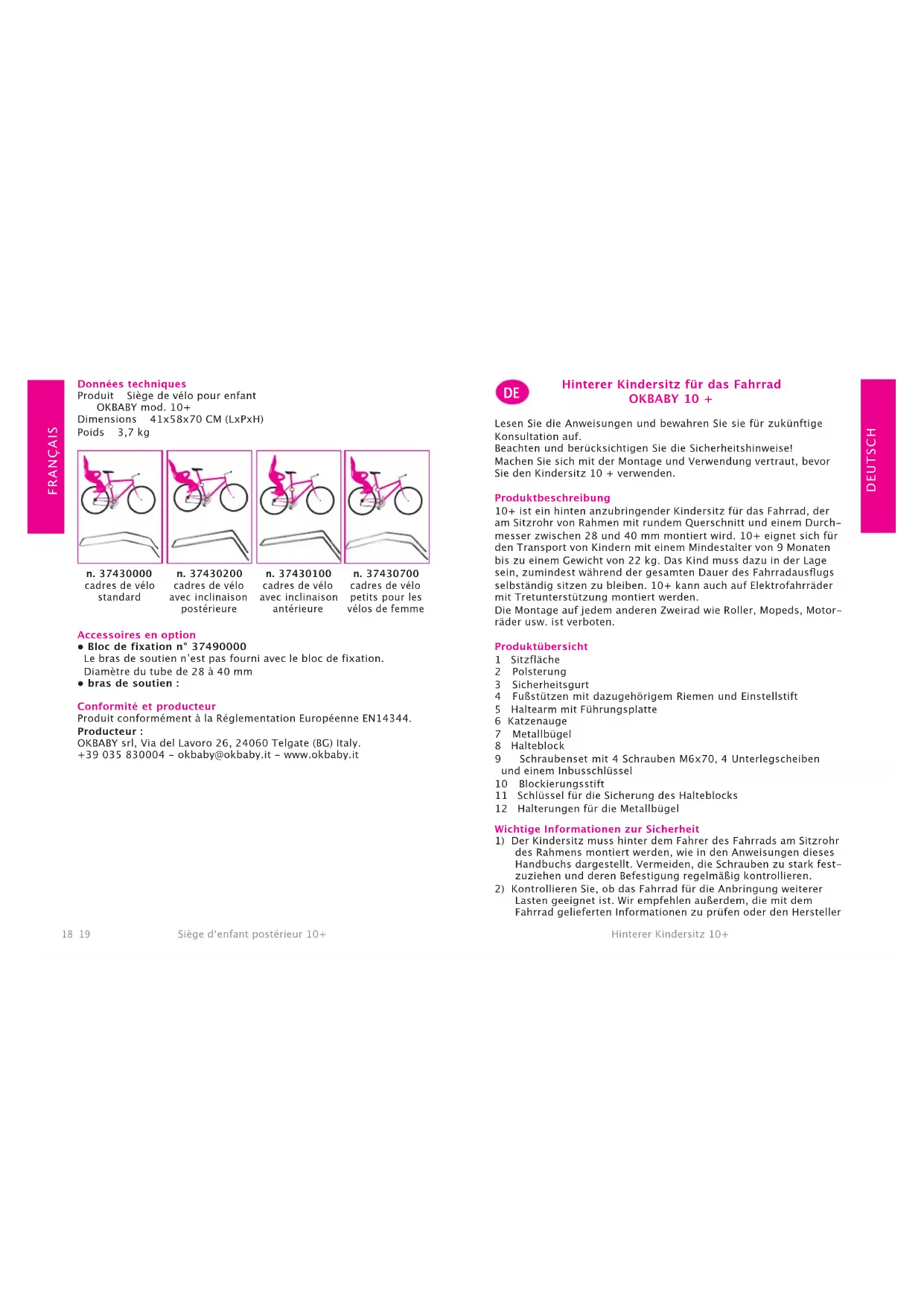

BEDIENUNGSANLEITUNG 10+ OKBABY

Hinterer Kindersitz für das Fahrrad OKBABY 10 +

Lesen Sie die Anweisungen und bewahren Sie sie für zukünftige Konsultation auf.

Beachten und berücksichtigen Sie die Sicherheitshinweise! Machen Sie sich mit der Montage und Verwendung vertraut, bevor Sie den Kindersitz 10 + verwenden.

Produktbeschreibung

10+ ist ein hinten anzubringender Kindersitz für das Fahrrad, der am Sitzrohr von Rahmen mit rundem Querschnitt und einem Durchmesser zwischen 28 und 40 mm montiert wird. 10+ eignet sich für den Transport von Kindern mit einem Mindestalter von 9 Monaten bis zu einem Gewicht von 22 kg. Das Kind muss dazu in der Lage sein, zumindest während der gesamten Dauer des Fahrradausflugs selbständig sitzen zu bleiben. 10+ kann auch auf Elektrofahrräder mit Tretunterstützung montiert werden.

Die Montage auf jedem anderen Zweirad wie Roller, Mopeds, Motor-räder usw. ist verboten.

Produktübersicht

1 Sitzfläche
2 Polsterung
3 Sicherheitsgurt
4 Fußstützen mit dazugehörigem Riemen und Einstellstift
5 Haltearm mit Führungsplatte
6 Katzenauge
7 Metallbügel
8 Halteblock
9 Schraubenset mit 4 Schrauben M6x70, 4 Unterlegscheiben und einem Inbusschlüssel
10 Blockierungsstift
11 Schlüssel für die Sicherung des Halteblocks
12 Halterungen für die Metallbügel

Wichtige Informationen zur Sicherheit

1) Der Kindersitz muss hinter dem Fahrer des Fahrrads am Sitzrohr des Rahmens montiert werden, wie in den Anweisungen dieses Handbuchs dargestellt. Vermeiden, die Schrauben zu stark festzuziehen und deren Befestigung regelmäßig kontrollieren.
2) Kontrollieren Sie, ob das Fahrrad für die Anbringung weiterer Lasten geeignet ist. Wir empfehlen außerdem, die mit dem Fahrrad gelieferten Informationen zu prüfen oder den Hersteller

direkt um Informationen und Ratschläge zu bitten.
3) Den Kindersitz und seine Bauteile so anbringen, dass das Kind höchsten Komfort und höchste Sicherheit genießt. Wenn das Kind im Kindersitz sitzt, so muss die Rückenlehne leicht nach hinten geneigt sein, um zu verhindern, dass das Kind nach vor- ne rutschen kann.
4) Stellen Sie sicher, dass jedes Fahrradteil bei montiertem Kindersitz perfekt funktioniert.
5) Prüfen Sie, ob in Ihrem Land eventuell Gesetze gelten, die die Verwendung von Fahrrad-Kindersitzen für den Transport von Kindern reglementieren.
6) Anfangs und dann von Mal zu Mal überprüfen, dass das Gewicht und die Größe des Kindes nicht die vom Kindersitz zulässigen Höchstwerte überschreiten.
7) Stellen Sie sicher, dass das Kind oder ein Teil seiner Kleidung nicht mit den in Bewegung befindlichen Teilen des Kindersitzes oder des Fahrrads in Berührung kommen. Es muss verhindert werden, dass die Hände und Füße des Kindes mit dem Rad in Kontakt kommen oder sich in den Bremsen einklemmen können.
8) Überprüfen Sie, dass keine scharfen Kanten vorhanden sind, mit denen das Kind in Berührung kommen kann (z.B. ausgefranste oder verschlissene Kabel usw.).
9) Überprüfen Sie, dass die Sicherheitsgurte nicht gelockert sind und dass sie nicht mit den in Bewegung befindlichen Teilen des Fahrrads, insbesondere mit den Rädern in Kontakt kommen, auch wenn im Kindersitz kein Kind transportiert wird.
10) Verwenden Sie immer die Sicherheitsgurte. Stellen Sie sicher, dass das Kind korrekt mit den Gurten am Kindersitz angeschnallt ist.
11) Das Kind im Kindersitz muss mehr als der Fahrer des Fahrrads bekleidet und vor Kälte geschützt sein. Das Kind vor Regen schützen.
12) Es empfiehlt sich, dem Kind einen zugelassenen Schutzhelm aufzusetzen.
13) Stellen Sie sicher, dass der Kindersitz nicht zu heiß ist (zum Beispiel von der Sonne aufgeheizt), bevor Sie das Kind hineinsetzen.
14) Nehmen Sie den Kindersitz ab, wenn das Fahrrad auf dem Auto transportiert wird. Die Luftwirbel könnten den Kindersitz beschädigen oder ihn vom Fahrrad herunterreißen und somit Unfälle verursachen.
15) Decken Sie eventuell unter dem Sattel vorhandene Federn ab, damit die Finger des Kindes nicht darin hängen bleiben und/oder gequetscht werden können.
16) Stellen Sie vor jedem Gebrauch sicher, dass der Kindersitz kor-

rekt im Halteblock eingerastet ist: ziehen Sie dazu den Haltearm nach oben; der Kindersitz darf sich nicht vom Halteblock ablösen.

17) Das Material des Kindersitzes (Polypropylen) verliert durch Alterungsprozesse einige mechanische Eigenschaften, wenn es langfristig Umwelteinflüssen (Sonne, Regen, Eis, usw.) ausgesetzt ist. Bei normaler Verwendung und ständigem Aussetzen an Umwelteinflüsse empfehlen wir, den Kindersitz nach drei Jahren zu ersetzen.

Hinweise

1) ACHTUNG: Kein weiteres Gepäck auf den Kindersitz legen. Eventuelle zusätzliche Gepäckstücke müssen auf der dem Kindersitz gegenüberliegenden Seite des Fahrrads angebracht werden. Z.B.: Im Falle eines hinten angebrachten Kindersitzes einen Front-Gepäckträger verwenden und umgekehrt.
2) ACHTUNG: Den Kindersitz nicht verändern.
3) ACHTUNG: Das Fahren des Fahrrads könnte mit einem Kind im Kindersitz anders sein, insbesondere mit Hinblick auf Gleichgewicht, Lenkbewegung und Bremsung.
4) ACHTUNG: Das Fahrrad nie abstellen und dabei das Kind unbewacht im Kindersitz lassen.
5) ACHTUNG: Den Kindersitz nicht verwenden, wenn irgendein Teil fehlt oder kaputt ist.
6) Sitze dürfen nicht an schwenkbaren Lenkungsteilen (Lenker oder Gabel) angebracht sein und die Fahrsicherheit nicht beeinträchtigen. Der Sitz oder zum Sitz gehörende Teile, beispielsweise Haltegeriffe, dürfen keine Gefährdung hevorrufen.
7) Sitze dürfen nur so angebracht sein, dass sich 2/3 der Sitzflächentiefe oder der Schwerpunkt der Sitzfläche zwischen der Vorder- und Hinterachse des Fahrrades befindet.

Montage und Zusammenbau des Kindersitzes

Abbildung 1:

Setzen Sie den Halteblock (8) auf das Sitzrohr des Fahrrads. Bringen Sie die Halterungen (12) an den Metallbügeln (7) an und schrauben Sie sie mit den 4 Schrauben und Unterlegscheiben (9) am Halteblock (8) fest. Ziehen Sie die Schrauben nicht vollständig fest, damit die Position anschließend noch reguliert werden kann. Wenn im Befestigungsbereich der Metallbügel (7) ein Kabel verläuft, können die Bügel (7) zwischen das Kabel und das Sitzrohr gesetzt werden (Abb. 1A).

Abbildung 2:

Befreien Sie den Haltearm (5) vom Befestigungsring. Ziehen Sie den Haltearm aus der Aufnahme des Kindersitzes heraus.

Abbildung 3:

Den Haltearm (5) in den Führungssitz der Aufnahme einführen wie in der Abbildung gezeigt und die Führungsplatte (5) eindrücken, bis sie am Führungssitz anschlägt und nicht weiter eingedrückt werden kann (siehe auch Abb. 4).

Abbildung 4:

Den Blockierungsstift (10) vollständig in die Bohrung B einführen.

Abbildung 5:

Den Blockierungsstift um 90° im Uhrzeigersinn drehen und den Sicherheitszahn des Blockierungsstifts in der Aussparung einrasten (siehe vergrößerte Einzelheit).

GEFAHR: Der Blockierungsstift ist ein sicherheitsrelevantes Teil und muss in jedem Fall eingerastet werden. Der korrekte Sitz muss vor jeder Fahrt kontrolliert werden!

Abbildung 6:

Führen Sie die zwei Enden des Haltearms (5) in die zwei Bohrungen des Halteblocks (8) ein. Wenn der Kindersitz korrekt positioniert ist, die Schrauben (9) schrittweise und gleichmäßig anziehen, bis der Halteblock nicht mehr um den Rahmen herumdreht. Das optimale Drehmoment beträgt 8Nm.

Abbildung 7:

Die vertikale und horizontale Position des Sitzes gemäß den in der Abbildung gezeigten Vorgaben einstellen. Der Schwerpunkt (s. Abb., roter Kreis) darf sich nicht mehr als 10 cm hinter der Radachse befinden. Korrigieren Sie ggf. die horizontale Position des Sitzes, wie in Abbildung 8 dargestellt.

Abbildung 8:

Korrektion der horizontalen Position.

Schritt 1: Drücken Sie die beiden Griffhälften des Blockierungsstiftes zusammen, damit der Sicherheitszahn ausrastet.

Schritt 2: Drehen Sie den Blockierungsstift um 90° nach unten. Schritt 3: Den Sitz horizontal verschieben, bis Sie die gewünschte Position gefunden haben.

Schritt 4: Sichern Sie den Haltearm, wie in Abbildung 5 gezeigt.

Abbildung 9:

Befestigung der Fußstützen: Die Fußstütze mit der Bezeichnung „SX“ (links) in die höhere Position des linken Beins des Kindersitzes einsetzen. Den Einstellstift mit der Bezeichnung „SX“ von der Außenseite des Kindersitzes nach innen einführen. Die beschriebenen Schritte für die rechte Fußstütze und den entsprechenden Einstellstift, die mit „DX“ (rechts) gekennzeichnet sind, wiederholen.

Verwendung des Kindersitzes

Abbildung 10:

Den Kindersitz neigen. Zur Einstellung der Neigung des Kinder-

sitzes den Entrieglungsgriff (E) nach oben ziehen. Den Griff angehoben halten und mit der anderen Hand die Neigung des Kindersitzes in die gewünschte Position bringen. Lassen Sie dann den Entriegelungsgriff los.

Abbildung 11-12:

Fußstützen verschieben. Den Einstellstift nach oben drehen und die Fußstütze in die gewünschte Position verschieben. Wenn man die gewünschte Position gefunden hat, die Fußstütze blockieren, indem man den Einstellstift nach unten dreht.

Abbildung 13:

Das Kind anschnallen: Regulieren Sie Höhe und Länge der Gurte je nach der Größe des Kindes. Gurthöhe einstellen: Die Gurte zur Höheneinstellung herausziehen, indem man jeweils die Schnalle hinter der Rückenlehne durch die Öffnung durchführt. Wählen Sie die oberen oder unteren Öffnungen zur Befestigung der Gurte, je nach Größe des Kindes. Die Gurtlänge einstellen: Verstellen Sie die Länge der Gurte, indem Sie die Gurtschnallen verschieben. Die Gurte sollen straff sitzen, allerdings ohne dass das Kind zu fest angebunden wird.

Gurte anschnallen: Verbinden Sie den Gurtverschluss. Achten Sie dabei darauf, dass der Gurtverschluss korrekt einrastet. Prüfen Sie dies, indem Sie nach Einrasten an den Gurten ziehen.

Abbildung 14:

Um den Verschluss zu öffnen, drücken Sie gleichzeitig die beiden Tasten (vorne und hinten) am Gurtschloss. Der Gurt wird entriegelt.

Abbildung 15:

Den Riemen der Fußstützen befestigen: Die Riemen um die Füße des Kindes legen und in die Haken hinter den Bügeln einhaken. Um die Riemen zu lösen, sie aushängen und aus den Befestigungsbügeln ziehen, indem man diese in geneigter Position hält.

Abbildung 16:

Den Kindersitz entfernen: Drücken Sie den Entriegelungsknopf des Halteblocks (8) und ziehen Sie den Kindersitz ab. Um den Kindersitz erneut zu befestigen, führen Sie den Haltearm (5) in die zwei Öffnungen des Halteblocks (8) ein, bis der Entriegelungsknopf einrastet (Abb. 6).

HINWEIS: Der Halteblock (8) ist mit einem Diebstahlschutz ausgestattet, der mit einem der mitgelieferten Schlüssel (11) betätigt wird (Abb. 18): Stecken Sie den Schlüssel (11) in den Halteblock (8) ein und drehen Sie ihn gegen den Uhrzeigersinn, um den Entriegelungsknopf zu sperren, damit der Kindersitz nicht herausgezogen werden kann. Drehen Sie den Schlüssel im Uhrzeigersinn, um die Funktion des Entriegelungsknopfes wieder freizugeben.

Wartung

1 Reinigen Sie den Kindersitz, die Polsterung und die Gurte mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder ätzende und scheuernde Mittel. Lassen Sie die Polsterung an der Luft trocknen. Nicht bügeln.
2) Die Reparatur des Kindersitzes und der Austausch der beschädigten Teile darf ausschließlich durch autorisiertes Personal erfolgen.

Technische Daten

Produkt Kindersitz für das Fahrrad OKBABY Mod. 10+

Abmessungen 41x58x70 cm (LxTxH)

Gewicht 3,7 kg

Optionale Zubehörteile

• Halteblock Nr. 37490000
Der Haltearm ist nicht mit dem Halteblock ausgestattet.
Durchmesser des Sitzrohrs zwischen 28 mm und 40 mm
- Haltearm:

n. 37430000
Standard-
Fahrradrahmen

n. 37430200
Fahrradrahmen
mit Neigung nach hinten

n. 37430100
Fahrradrahmen
mit Neigung nach vorne

n. 37430700
Kleine
Fahrradrahmen für Damenfahrräder

Konformität und Hersteller

In Übereinstimmung mit der Europäischen Norm EN14344 hergestellt. Hersteller:
