Tuotetyyppi	Takalastenistuin
Brändi	OKBABY
Malli	10+
Mitat (P × S × K)	41 × 58 × 70 cm
Paino	3,7 kg
Suositeltu vähimmäisikä	9 kuukautta (lapsen on pystyttävä istumaan itse)
Lapsen maksimipaino	22 kg
Yhteensopiva satulaputken halkaisija	28–40 mm (pyöreä poikkileikkaus)
Yhteensopiva pyörätyyppi	Tavalliset ja sähköavusteiset polkupyörät (ei moottoripyörät tai skootterit)
Päämateriaali	Polypropeeni
Kiinnitysjärjestelmä	Kiinnityslohko jalustimilla ja ruuveilla (vääntömomentti 8 Nm)
Turvavyöt	Kyllä, korkeus- ja pituussäädöllä
Jalkatuet	Kyllä, säädettävissä turvahihnoilla
Säädettävä kallistus	Kyllä (lukituksen vapautuspainike)
Heijastimet	Kyllä
Integroitu lukko	Kyllä (avain mukana)
Hoito ja puhdistus	Lämmintä vettä ja mietoa pesuainetta; ei liuottimia tai silitystä
Suositeltu käyttöikä	3 vuotta (normaali käyttö ja altistuminen)
Varaosat saatavilla	Kiinnityslohko (viite 37490000), tukivarsi ei sisälly lohkoon
Vaatimustenmukaisuusstandardi	EN 14344

Usein kysytyt kysymykset - 10+ OKBABY

Mikä on OKBABY 10+ -istuimen lapsen maksimipaino?

Suurin sallittu paino on 22 kg. Lapsen on myös pystyttävä istumaan itse koko matkan ajan.

Miten istuin asennetaan pyörään?

Kiinnitä kiinnityslohko (8) satulaputkeen jalustimilla (7) ja ruuveilla (9). Älä kiristä täysin, työnnä sitten tukivarsi (5) lohkoon ja kiristä asteittain 8 Nm vääntömomenttiin. Katso kuvia 1–6 oppaasta.

Mikä on tämän istuimen vähimmäisikä?

Suositeltu vähimmäisikä on 9 kuukautta, edellyttäen että lapsi pystyy istumaan itse ja vakaasti koko matkan ajan.

Miten jalkatuet säädetään?

Käännä säätönuppi ylöspäin, siirrä jalkatuki haluttuun asentoon ja lukitse kääntämällä nuppi alaspäin. Käytä merkintöjä SX (vasen) ja DX (oikea).

Miten turvavyöt kiinnitetään oikein?

Säädä korkeus viemällä vyö lapsen koon mukaisten selkänojan aukkojen läpi. Säädä pituus solkien avulla. Kiinnitä lukitus napsahdukseen asti ja tarkista vetämällä. Vyöt tulee olla tiukasti kiinnitettyjä ilman liiallista kiristystä.

Miten istuin puhdistetaan?

Puhdista lämpimällä vedellä ja miedolla pesuaineella. Älä käytä liuottimia, syövyttäviä tai hankaavia pesuaineita. Pehmusteiden tulee kuivua ilmavasti, älä silitä.

Voidaanko istuin asentaa sähköpyörään?

Kyllä, istuin voidaan asentaa sähköavusteisiin polkupyöriin. Sitä ei saa asentaa skoottereihin, mopoihin tai moottoripyöriin.

Miten lukitusjärjestelmää käytetään?

Työnnä avain (11) kiinnityslohkoon (8) ja käännä vastapäivään lukitaksesi irrotuspainikkeen. Avataksesi käännä avainta myötäpäivään.

Milloin istuin on vaihdettava?

Istuimen vaihtoa suositellaan 3 vuoden normaalin käytön jälkeen, koska polypropeeni menettää mekaanisia ominaisuuksiaan vanhenemisen ja elementeille altistumisen myötä.

Voinko kuljettaa lisämatkatavaroita istuimella?

Ei, on kiellettyä kiinnittää matkatavaroita istuimeen. Kaikki lisäkuorma on sijoitettava pyörän vastakkaiselle puolelle (esim. etuteline, jos istuin on takana).

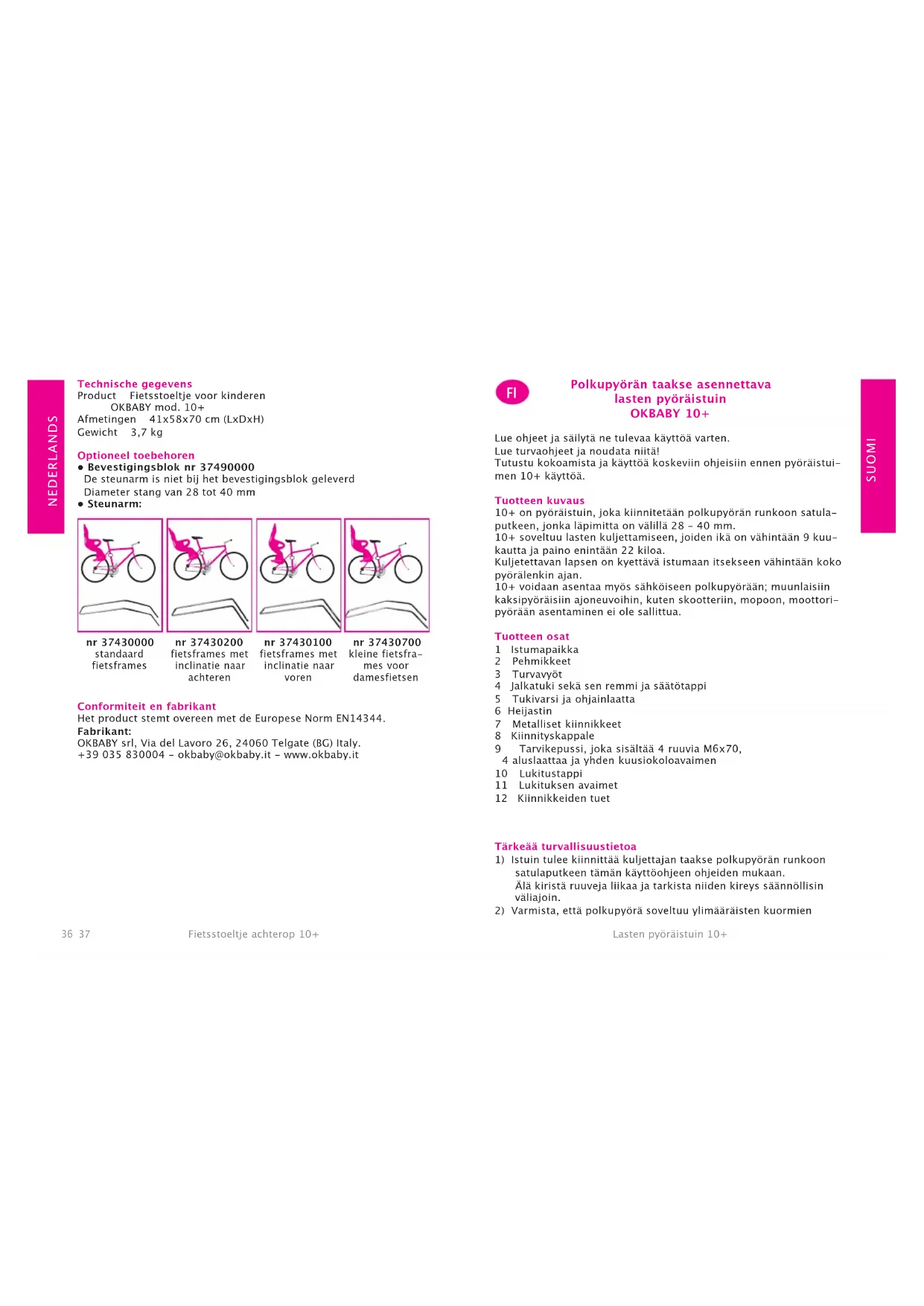

KÄYTTÖOHJE 10+ OKBABY

Polkupyörän taakse asennettava

lasten pyöräistuin

OKBABY 10+

Lue ohjeet ja säilytä ne tulevaa käyttöä varten.

Lue turvaohjeet ja noudata niitä!

Tutustu kokoamista ja käyttöä koskeviin ohjeisiin ennen pyöräistui-men 10+ käyttöä.

Tuotteen kuvaus

10+ on pyöräistuin, joka kiinnitetään polkupyörän runkoon satula-putkeen, jonka läpimitta on välillä 28 - 40 mm.

10+ soveltuu lasten kuljettamiseen, joiden ikä on vähintään 9 kuu-kautta ja paino enintään 22 kiloa.

Kuljetettavan lapsen on kyettävä istumaan itsekseen vähintään koko pyörälenkin ajan.

10+ voidaan asentaa myös sähköiseen polkupyörään; muunlaisiin

kaksipyöräisiin ajoneuvoihin, kuten skootteriin, mopoon, moottori-pyörään asentaminen ei ole sallittua.

Tuotteen osat

1 Istumapaikka
2 Pehmikkeet
3 Turvavyöt
4 Jalkatuki sekä sen remmi ja säätötappi
5 Tukivarsi ja ohjainlaatta
6 Heijastin
7 Metalliset kiinnikkeet
8 Kiinnityskappale
9 Tarvikepussi, joka sisältää 4 ruuvia M6x70,
4 aluslaattaa ja yhden kuusiokoloavaimen
10 Lukitustappi
11 Lukituksen avaimet
12 Kiinnikkeiden tuet

Tärkeää turvallisuustietoa

1) Istuin tulee kiinnittää kuljettajan taakse polkupyörän runkoon satulaputkeen tämän käyttöohjeen ohjeiden mukaan.
Älä kiristä ruuveja liikaa ja tarkista niiden kireys säännöllisin väliajoin.
2) Varmista, että polkupyörä soveltuu ylimääräisten kuormien

kiinnitykseen.

Tutustu polkupyörän mukana toimitettuihin ohjeisiin tai pyydä kyseisiä tietoja ja neuvoja polkupyörän valmistajalta.

3) Aseta istuin ja siihen kuuluvat osat siten, että lapsen mukavuus ja turvallisuus säilyy parhaana.

Kun lapsi istuu istuimessa, selkänojan on oltava hiukan taakse-päin kallistunut, jotta lapsi ei pääse liukumaan eteenpäin.

4) Tarkasta, että pyörän kaikki osat toimivat oikealla tavalla kun istuin on asennettu.

5) Tarkasta onko maassasi voimassa lainsäädäntöjä, jotka säatelevät pyöräistuimen käyttöä lasten kuljetuksessa.

6 Tarkasta aluksi ja sitten aika ajoin, että kuljetettavan lapsen paino ja mitta eivät ylitä istuimelle asetettuja maksimimittoja.

7) Tarkasta, että lapsi tai hänen vaatteensa eivät voi joutua kosketuksiin istuimen tai polkupyörän liikkuvien osien kanssa.

Vältä lapsen käsien tai jalkojen joutumista kosketuksiin pyörän kanssa tai niiden tarttumista jarruihin.

8) Varmista, ettei polkupyörässä ole teräviä osia, jotka voivat osua lapseen (esimerkiksi rispaantuneet tai vahingoittuneet vaijerit jne.).

9) Tarkasta, että turvavyöt eivät ole löystyneet ja että ne eivät joudu kosketukseen pyörän liikkuvien osien kanssa, erityisesti pyörien, myös kun lasta ei kuljeteta istuimessa.

10) Käytä aina turvavöitä.

Tarkista, että lapsi on kiinnitetty turvavöillä oikein istuimeen.

11) Istuimessa istuva lapsi on puettava kuljettajaan nähden lämpi-mämmin ja suojattava kylmältä.

Suojaa lapsi sateelta.

12) Hyväksytyn kypärän käyttöä suositellaan lapselle.

13) Tarkasta, että istuin ei ole liian kuuma (esimerkiksi auringon kuumentama) ennen kuin nostat lapsen istuimeen.

14) Irrota istuin kun pyörää kuljetetaan autolla.

Turbulenssit voivat vahingoittaa istuinta tai irrottaa sen pyörästä aiheuttaen onnettomuuksia.

15) Peitä satulan alla mahdollisesti olevat jouset, jotta lapsen sormet eivät jää loukkuun ja/tai pääse litistymään.

16) Varmista ennen jokaista käyttöä, että istuin on kytkeytynyt oikein kiinnityskappaleeseen: Vetämällä tukivarresta ylöspäin istuin ei saa irrota kiinnityskappaleesta.

17) Vanhetessaan istuimen materiaali (polypropyleeni) menettää mekaanisia ominaisuuksiaan, jos se altistuu pitkiä aikoja ympäristön vaikutukselle (aurinko, sade, jää, jne.).

Normaalissa käytössä oleva ja tavallisille ympäristön vaikutuk- sille altistuva istuin suositellaan vaihtamaan kolmen vuoden kuluttua.

Varoituksia

1) HUOMIO: Älä aseta ylimääräisiä matkatavaroita istuimeen.

Mahdolliset ylimääräiset matkatavarat on asetettava istuimeen nähden vastakkaiselle puolelle.

Esim.: Jos kyseessä on taakse asennettava istuin, käytä edessä olevaa tavaratelinettä ja päinvastoin.

2) HUOMIO: Älä tee muutoksia istuimeen.
3) HUOMIO: Pyörällä ajaminen saattaa olla erilaista lapsen istuessa istuimessa; erityisesti tasapaino, ohjaus ja jarrutus.
4) HUOMIO: Älä pysäköi koskaan polkupyörää siten, että lapsi jää istuimeen ilman valvontaa.
5) HUOMIO: Älä käytä istuinta, jos mikä tahansa osa on rikki tai puuttuu.

Istuimen kokoaminen ja asentaminen

Kuva 1:

Aseta kiinnityskappale (8) polkupyörän satulaputkeen. Sijoita tuet (12) metallikiinnikkeisiin (7) ja ruuvaa kiinnityskappaleeseen (8) neljällä ruuvilla ja aluslaatalla (9). Älä kiristä kokonaan, jotta asentoa voidaan myöhemmin säätää.

Jos metallikiinnikkeiden (7) alueella on vaijeri, kiinnikkeet (7) voidaan sijoittaa vaijerin ja satulaputken väliin (Kuva 1A).

Kuva 2:

Irrota tukivarsi (5) kiinnitysrenkaasta.

Irrota tukivarsi istuimen istuinosasta.

Kuva 3:

Vie tukivarsi (5) istuinosan ohjaimen kohdalle kuvassa näkyvällä tavalla ja työnnä ohjainlaattaa (5) kunnes se osuu ohjaimeen etkä pysty työntämään sitä enää pitemmälle (katso myös kuva 4).

Kuva 4:

Aseta lukitustappi (10) kokonaan aukkoon B.

Kuva 5:

Kierrä lukitustappia myötäpäivään 90° ja työnnä lukitustapin turvau-loke tyhjään tilaan (katso suurennettua yksityiskohtaa).

VAARA: Lukitustappi on olennainen turvallisuustekijä ja se tulee kiinnittää joka tapauksessa.

Oikea asento tulee tarkastaa aina ennen ajoon lähtöä!

Kuva 6:

Aseta tukivarren päät (5) kiinnityskappaleessa olevaan kahteen aukkoon (8).

Kun istuin on asetettu oikein paikalleen, kiristä ruuveja (9) asteittain ja tasaisesti kunnes kiinnityskappale ei pyöri enää rungon ympärillä. Ihanteellinen kiristysmomentti on 8 Nm.

Kuva 7:

Säädä istuimen vaaka- ja pystyasento kuvassa osoitettujen parametrien mukaan.

Painopiste (ks. Kuva, punainen ympyrä) ei saa olla yli 10 cm pyörän akselin takana.

Tarpeen vaatiessa korjaa istuimen vaakasuuntainen asento kuvassa 8 kuvatulla tavalla.

Kuva 8:

Vaakasuuntaisen asennon korjaaminen.

Vaihe 1: Paina lukitustapin kahta puoliskoa vastakkain siten, että turvauloke kytkeytyy.

Vaihe 2: Käännä lukitustappia 90° alasuuntaan.

Vaihe 3: Siirrä istuinta vaaka-asennossa kunnes saavutat haluamasi asennon.

Vaihe 4: Kiinnitä tukivarsi kuvassa 5 osoitetulla tavalla.

Kuva 9:

Jalkatukien kiinnitys: Aseta jalkatuki, jossa lukee "SX" (=vasen) istuimen vasemman jalan yläasentoon.

Vie säätötappi, jossa lukee "SX" (=vasen) istuimen ulkopuolelta sisään.

Toista samat toimenpiteet oikeanpuoleiselle jalkatuelle ja vastaaval-le säätötapille, jossa lukee "DX" (=oikea).

Pyöräistuimen käyttö

Kuva 10:

Istuimen kallistaminen. Aloita istuimen kallistuksen korjaaminen vetämällä vapautusnuppia E ylöspäin.

Pidä nuppia ylhäällä ja kallista istuin toisella kädellä haluttuun asentoon.

Vapauta sitten vapautusnuppi.

Kuvat 11-12:

Jalkatukien siirtäminen.

Käännä säätötappia ylöspäin ja siirrä jalkatuki sopivaan asentoon.

Kun sopiva asento löytyy, kiinnitä jalkatuki kiertämällä säätötappia alaspäin.

Kuva 13:

Lapsen turvavyön kiinnittäminen:

Säädä turvavöiden pituus ja korkeus lapsen koon mukaan.

Turvavyön korkeuden säätäminen: Säädä korkeutta vetämällä vyöt ulos ja laittamalla niiden soljet aukon kautta selkänojan taakse.

Valitse turvavöiden kiinnittämiseen ylemmät tai alemmat aukot lapsen pituuden mukaan.

Turvavyön pituuden säätäminen:

Muuta turvavöiden pituutta liu'uttamalla solkia.

Turvavyöt on kiinnitettävä tiukasti, mutta ne eivät saa puristaa lasta.

Turvavöiden kiinnittäminen: Kiinnitä turvavyö.

Tarkista, että turvavyön kiinnityskohta naksahtaa oikein paikoilleen vetämällä vyön hihnasta naksahduksen jälkeen.

Kuva 14:

Lukituksen avaamiseksi paina samanaikaisesti lukituksessa olevaa kahta painiketta (edessä ja takana).

Lukitus aukeaa.

Kuva 15:

Kiinnitä jalkaremmit: Aseta remmit lapsen jalkojen ympärille ja kiinnitä ne tankojen takana oleviin koukkuihin.

Remmien avaamiseksi, vapauta ja irrota ne kiinnityskohdista pitä-mällä niitä kallistettuina.

Kuva 16:

Istuimen irrottaminen: Paina kiinnityskappaleen (8) vapautuspainiketta ja ota istuin pois. Kiinnittääksesi istuimen takaisin paikoilleen, vie tukivarsi (5) kiinnityskappaleessa (8) olevaan kahteen reikään kunnes kiinnitysvipu laukeaa (kuva 6).

HUOMAA: Kiinnityskappaleessa (8) on varkaudenestojärjestelmä, joka voidaan ottaa käyttöön yhdellä toimitetuista avaimista (11)

(Kuva 18): Työnnä avain (11) kiinnityskappaleeseen (8) ja käännä sitä vastapäivään vapautuspainikkeen lukitsemiseksi ja istuimen irrottamisen estämiseksi. Käännä avainta (11) myötäpäivään vapautuspainikkeen toiminnan palauttamiseksi.

Hoito

1) Puhdista istuin, pehmuste ja turvavyöt haalealla vedellä ja neutraalilla pesuaineella.

Älä käytä liuottimia tai hankaavia tai syövyttäviä aineita.

Anna pehmusteen kuivata ilmassa.

Älä silitä.

2) Istuimen korjauksia ja vahingoittuneiden osien vaihtoa saa suo-rittaa ainoastaan valtuutettu henkilöstö.

Tekniset tiedot

Tuote Polkupyörän lastenistuin OKBABY malli 10+

Mitat 41x58x70 CM (LxSxK)

Paino 3,7Kg

Lisävarusteet

• Kiinnityskappale nro 37490000

Tukivarsi ei kuulu kiinnityskappaleeseen.

Rungon putken halkaisija 28 mm - 40 mm

- Tukivarsi:

n. 37430000

standardit pyöränrungot

n. 37430200

pyöränrungot kallistuksella taakse

n. 37430100

pyöränrungot kallistuksella eteen

n. 37430700

pienet pyörän- rungot naistenpyörille

Vaatimuksenmukaisuus ja valmistaja

Tuote on yhdenmukainen eurooppalaisen standardin EN 14344

kanssa.

Valmistaja:

OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italia.

[phone] - [e-mail] - www.okbaby.it
