Tipo de producto	Asiento de bicicleta para niño trasero
Marca	OKBABY
Modelo	10+
Dimensiones (L × P × A)	41 × 58 × 70 cm
Peso	3,7 kg
Edad mínima recomendada	9 meses (el niño debe poder sentarse solo)
Peso máximo del niño	22 kg
Diámetro del tubo del sillín compatible	28 a 40 mm (sección redonda)
Tipo de bicicleta compatible	Bicicletas estándar y con asistencia eléctrica (no motos ni scooters)
Material principal	Polipropileno
Sistema de fijación	Bloque de fijación con abrazaderas y tornillos (par de apriete 8 Nm)
Cinturones de seguridad	Sí, con ajuste en altura y longitud
Reposapiés	Sí, ajustables con bridas de seguridad
Inclinación ajustable	Sí (botón de desbloqueo)
Catadióptricos	Sí
Antirrobo integrado	Sí (llave incluida)
Mantenimiento y limpieza	Agua tibia y detergente neutro; no usar disolventes ni planchar
Vida útil recomendada	3 años (uso y exposición normales)
Piezas de repuesto disponibles	Bloque de fijación (ref. 37490000), brazo de soporte no incluido con el bloque
Norma de conformidad	EN 14344

Preguntas frecuentes - 10+ OKBABY

¿Cuál es el peso máximo del niño para el asiento OKBABY 10+?

El peso máximo autorizado es de 22 kg. El niño también debe ser capaz de permanecer sentado solo durante todo el trayecto.

¿Cómo instalar el asiento en la bicicleta?

Fijar el bloque de fijación (8) en el tubo del sillín con las abrazaderas (7) y los tornillos (9). No apretar completamente, luego insertar el brazo de soporte (5) en el bloque y apretar progresivamente a 8 Nm. Ver las ilustraciones 1 a 6 del manual.

¿Cuál es la edad mínima para usar este asiento?

La edad mínima recomendada es de 9 meses, siempre que el niño pueda sentarse solo y estable durante todo el trayecto.

¿Cómo ajustar los reposapiés?

Girar el pivote de ajuste hacia arriba, mover el reposapiés a la posición deseada, luego bloquear girando el pivote hacia abajo. Usar las marcas SX (izquierda) y DX (derecha).

¿Cómo abrochar correctamente los cinturones de seguridad?

Ajustar la altura pasando el cinturón por las aberturas del respaldo adecuadas al tamaño del niño. Ajustar la longitud mediante las hebillas. Abrochar el cierre hasta el clic y verificar tirando. Los cinturones deben estar fijados firmemente sin apretar excesivamente.

¿Cómo limpiar el asiento?

Limpiar con agua tibia y un detergente neutro. No usar disolventes, detergentes corrosivos o abrasivos. El acolchado debe secar al aire libre, no plancharlo.

¿Se puede montar el asiento en una bicicleta eléctrica?

Sí, el asiento se puede montar en bicicletas de asistencia eléctrica. Está prohibido montarlo en scooters, ciclomotores o motocicletas.

¿Cómo usar el sistema antirrobo?

Insertar la llave (11) en el bloque de fijación (8) y girar en sentido antihorario para bloquear el botón de desenganche. Para desbloquear, girar la llave en sentido horario.

¿Cuándo hay que reemplazar el asiento?

Se recomienda reemplazar el asiento después de 3 años de uso normal, ya que el polipropileno pierde sus propiedades mecánicas con el envejecimiento y la exposición a los elementos.

¿Puedo transportar equipaje adicional en el asiento?

No, está prohibido atar equipaje en el asiento. Cualquier carga adicional debe colocarse en el lado opuesto de la bicicleta (p. ej., portaequipajes delantero si el asiento es trasero).

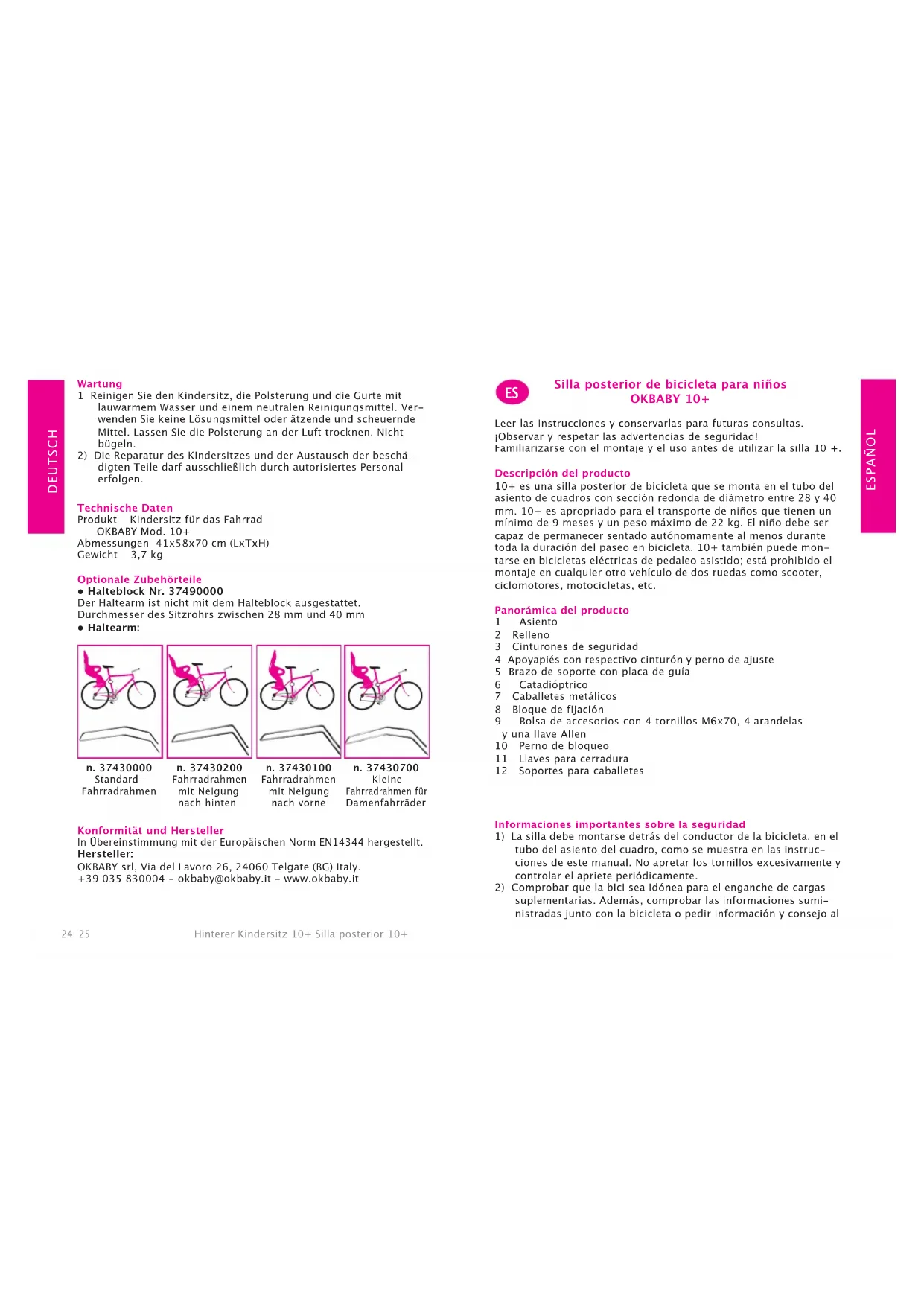

MANUAL DE USUARIO 10+ OKBABY

Silla posterior de bicicleta para niños OKBABY 10+

Leer las instrucciones y conservarlas para futuras consultas. ¡Observar y respetar las advertencias de seguridad! Familiarizarse con el montaje y el uso antes de utilizar la silla 10 +.

Descripción del producto

10+ es una silla posterior de bicicleta que se monta en el tubo del asiento de cuadros con sección redonda de diámetro entre 28 y 40 mm. 10+ es apropriado para el transporte de niños que tienen un mínimo de 9 meses y un peso máximo de 22 kg. El niño debe ser capaz de permanecer sentado autónomamente al menos durante toda la duración del paseo en bicicleta. 10+ también puede montarse en bicicletas eléctricas de pedaleo asistido; está prohibido el montaje en cualquier otro vehículo de dos ruedas como scooter, ciclomotores, motocicletas, etc.

Panorámica del producto

1 Asiento
2 Relleno
3 Cinturones de seguridad
4 Apoyapiés con respectivo cinturón y perno de ajuste
5 Brazo de soporte con placa de guía
6 Catadióptrico
7 Caballetes metálicos
8 Bloque de fijación
9 Bolsa de accesorios con 4 tornillos M6x70, 4 arandelas y una llave Allen
10 Perno de bloqueo
11 Llaves para cerradura
12 Soportes para caballetes

Informaciones importantes sobre la seguridad

1) La silla debe montarse detrás del conductor de la bicicleta, en el tubo del asiento del cuadro, como se muestra en las instrucciones de este manual. No apretar los tornillos excesivamente y controlar el apriete periódicamente.
2) Comprobar que la bici sea idónea para el enganche de cargas suplementarias. Además, comprobar las informaciones suministradas junto con la bicicleta o pedir información y consejo al

fabricante de la misma.

3) Colocar la silla y sus componentes de modo que el niño esté seguro y cómodo. Cuando el niño está en la silla, el respaldo debe estar inclinado ligeramente hacia atrás para impedir que el niño pueda resbalar hacia delante.
4) Verificar que cada parte de la bicicleta funcione correctamente con la silla montada.
5) Verificar la existencia de posibles leyes en su país que reglamenten el uso de sillas de bicicleta para el transporte de niños.
6) Verificar inicialmente y luego de vez en cuando que el peso y las dimensiones del niño no excedan los máximos permitidos por la silla.
7) Verificar que el niño o parte de su ropa no entren en contacto con las partes en movimiento de la silla o de la bicicleta. Evitar que las manos y los pies del niño puedan entrar en contacto con la rueda o se puedan enganchar en los frenos.
8) Verificar que no haya partes cortantes de la bicicleta que puedan entrar en contacto con el niño (por ejemplo, cables deshilachados o deteriorados etc.).
9) Verificar que los cinturones de seguridad no estén flojos y que no entren en contacto con las partes en movimiento de la bicicleta, especialmente con las ruedas, también cuando en la silla no se transporte al niño.
10) Utilizar siempre los cinturones de seguridad. Asegurarse de que el niño esté atado correctamente con los cinturones a la silla.
11) El niño en la silla debe estar vestido y protegido del frío más que el conductor de la bicicleta. Proteger al niño de la lluvia.
12) Se recomienda el uso de un casco de protección homologado para el niño.
13) Verificar que la silla no esté demasiado caliente (por ejemplo sobrecalentada por el sol) antes de sentar al niño.
14) Quitar la silla cuando la bicicleta se transporta con el coche. Las turbulencias de aire pueden dañar la silla o desengancharla de la bicicleta, causando accidentes.
15) Cubrir posibles muelles del sillín, para impedir que los dedos del niño puedan quedar enganchados y/o ser aplastados.
16) Verificar antes de cada uso que la silla esté encajada en el bloque de fijación correctamente: tirando hacia arriba del brazo de soporte, la silla no se debe desenganchar del bloque de fijación.
17) El material de la silla (polipropileno) pierde algunas de sus propiedades mecánicas con el proceso de envejecimiento si se expone durante largos períodos a los agentes atmosféricos (sol,

lluvia, hielo, etc.). En caso de normal uso y exposición a los agentes atmosféricos es aconsejable cambiar la silla después de tres años.

Advertencias

1) ATENCIÓN: No apoyar maletas en la silla. El posible equipaje adicional debe colocarse en el lado opuesto de la bicicleta con respecto a la silla. En caso de silla posterior, utilizar un porta-paquetes anterior y viceversa.
2) ATENCIÓN: No modificar la silla.
3) ATENCIÓN: El manejo de la bicicleta puede ser diferente con un niño en la silla; en particular por lo que respecta al equilibrio, a la dirección y al frenado.
4) ATENCIÓN: No aparcar nunca la bicicleta dejando al niño sin vigilancia en la silla.
5) ATENCIÓN: No utilizar la silla si faltase o estuviera rota cualquier parte.

Montaje y ensamblaje de la silla

Figura 1:

Colocar el bloque de fijación (8) en el tubo del asiento de la bicicleta. Sujetar los soportes (12) a los caballetes metálicos (7) y atornillar con el bloque (8) mediante los 4 tornillos y las arandelas (9). No apretar completamente para que se pueda ajustar la posición después. Si hay un cable en la zona en la que se colocan los caballetes metálicos (7), los caballetes (7) pueden colocarse entre el cable y el tubo del asiento (fig.1A).

Figura 2:

Desenganchar el brazo de soporte (5) del anillo de sujeción. Extraer el brazo de soporte del asiento de la silla.

Figura 3:

Introducir el brazo de soporte (5) en la base guía del asiento como se muestra en la figura y empujar la placa de guía (5) hasta que choque contra la base guía y no pueda empujarse más (véase también la figura 4).

Figura 4:

Introducir completamente el perno de bloqueo (10) en el orificio B.

Figura 5:

Girar en sentido horario 90° el perno de bloqueo y acoplar el diente de seguridad del perno de bloqueo en el espacio libre (véase la figura al lado aumentada).

PELIGRO: El perno de bloqueo es una parte relevante para la segu-

ridad y debe acoplarse siempre. Comprobar que esté bien colocado antes de cada marcha.

Figura 6:

Introducir los dos extremos del brazo de soporte (5) en los dos orificios del bloque de fijación (8). Cuando la silla esté colocada correctamente, apretar los tornillos (9) gradual y uniformemente hasta que el bloque de fijación no gire más alrededor del cuadro. El par de apriete óptimo es 8 Nm.

Figura 7:

Regular la posición horizontal y vertical de la silla según los parámetros mostrados en la figura. El baricentro (círculo rojo) no debe encontrarse a más de 10 cm detrás del eje de la rueda. Si fuera necesario, corregir la orientación horizontal de la silla como se describe en la figura 8.

Figura 8:

Corrección de la posición horizontal.

Fase 1: Presionar las dos mitades de la empuñadura del perno de bloqueo una contra la otra de manera que el diente de seguridad se desenganche.

Fase 2: Girar el perno de bloqueo 90° hacia abajo.

Fase 3: Desplazar la silla en sentido horizontal hasta obtener la posición deseada.

Fase 4: Fijar el brazo de soporte como se muestra en la figura 5.

Figura 9:

Fijación de los apoyapiés: Posicionar el apoyapiés con la marca "SX" en la posición más alta de la pata izquierda de la silla. Introducir el perno de regulación con la marca "SX" desde el lado exterior de la silla hacia el interior. Repetir las operaciones descritas para el apoyapiés derecho y el correspondiente perno de regulación marcados con "DX".

Uso de la silla

Figura 10:

Inclinar la silla. Para ajustar la inclinación de la silla tirar hacia arriba de la manija de desbloqueo (E). Manteniendo la manija en posición elevada, llevar con la otra mano la inclinación de la silla a la posición deseada. Soltar la manija de desbloqueo.

Figuras 11-12:

Desplazar los apoyapiés. Girar hacia arriba el perno de regulación y llevar los apoyapiés a la posición deseada. Una vez encontrada la posición deseada, bloquear los apoyapiés girando el perno de regulación hacia abajo.

Figura 13:

Enganchar el cinturón al niño: Regular la altura y la longitud de los cinturones según la estatura del niño. Ajustar la altura del cinturón: se pueden extraer los cinturones para la regulación de la altura, empujando la hebilla detrás del respaldo por la abertura. Seleccionar las aberturas superiores o inferiores para fijar los cinturones según la altura del niño. Ajustar la longitud del cinturón: modificar la longitud de los cinturones deslizando las hebillas del cinturón. Los cinturones deben fijarse de manera que al niño no le aprieten demasiado.

Enganchar los cinturones: Unir el cierre del cinturón. Comprobar que el cierre del cinturón se enganche correctamente en posición, tirando del cinturón después de escuchar el enganche.

Figura 14:

Para soltar los cinturones presionar a la vez los dos pulsadores (anterior y posterior) que se encuentran en el cierre. El cierre se desbloquea.

Figura 15:

Enganchar el cinturón de los apoyapiés: Colocar los cinturones alrededor de los pies del niño y engancharlos en los ganchos situados detrás de las abrazaderas. Para soltar los cinturones, desengancharlos y extraerlos de los puentes manteniéndolos inclinados.

Figura 16:

Quitar la silla: Presionar el pulsador de desenganche del bloque de fijación (8) y extraer la silla. Para enganchar de nuevo la silla, introducir el brazo de soporte (5) en los dos orificios del bloque de fijación (8) hasta que se dispare el pulsador de desenganche (fig. 6).

NOTA: El bloque de fijación (8) dispone de un sistema antirrobo que se acciona mediante una de las llaves (11) suministradas (fig.18): Introducir la llave (11) en el bloque de fijación (8) y girarla hacia la izquierda para bloquear el pulsador de desenganche e impedir que se extraiga la silla. Girar la llave (11) a la derecha para que el pulsador de desenganche vuelva a funcionar.

Mantenimiento

1) Limpiar la silla, el relleno y los cinturones con agua templada y con un detergente neutro. No utilizar disolventes o detergentes abrasivos o corrosivos. Dejar secar el relleno al aire. No planchar.
2) La reparación de la silla y la sustitución de componentes dañados debe ser efectuada exclusivamente por personal autorizado.

Datos técnicos

Producto Silla de bicicleta para niños OKBABY mod. 10+

Dimensiones 41x58x70 CM (LxPxH)

Peso 3,7 kg

Accesorios opcionales

- Bloque de fijación n.º 37490000

El brazo de soporte no está incluido en el bloque de fijación.

Diámetro tubo del asiento de 28 a 40 mm

- Brazo de soporte:

n. 37430000
cuadros bici estándar

n. 37430200
cuadros bici inclinación posterior

n. 37430100
cuadros bici inclinación anterior

n. 37430700
cuadros pequeños bici para bici de mujer

Conformidad y fabricante

Producto conforme a la Normativa Europea EN14344.

Fabricante:
