10+ - Siège vélo enfant OKBABY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Siège vélo enfant arrière
Marque	OKBABY
Modèle	10+
Dimensions (L × P × H)	41 × 58 × 70 cm
Poids	3,7 kg
Âge minimum recommandé	9 mois (enfant doit tenir assis seul)
Poids maximal de l'enfant	22 kg
Diamètre du tube de selle compatible	28 à 40 mm (section ronde)
Type de vélo compatible	Vélos standards et à assistance électrique (pas motos ou scooters)
Matériau principal	Polypropylène
Système de fixation	Bloc de fixation avec étriers et vis (couple 8 Nm)
Ceintures de sécurité	Oui, avec réglage en hauteur et longueur
Appui-pieds	Oui, réglables avec brides de sécurité
Inclinaison réglable	Oui (bouton de déblocage)
Catadioptres	Oui
Antivol intégré	Oui (clé fournie)
Entretien et nettoyage	Eau tiède et détergent neutre ; pas de solvants ni repassage
Durée de vie recommandée	3 ans (utilisation et exposition normales)
Pièces détachées disponibles	Bloc de fixation (réf. 37490000), bras de soutien non fourni avec le bloc
Norme de conformité	EN 14344

FOIRE AUX QUESTIONS - 10+ OKBABY

Quel est le poids maximum de l'enfant pour le siège OKBABY 10+ ?

Le poids maximum autorisé est de 22 kg. L'enfant doit également être capable de rester assis seul pendant tout le trajet.

Comment installer le siège sur le vélo ?

Fixer le bloc de fixation (8) sur le tube de selle avec les étriers (7) et les vis (9). Ne pas serrer complètement, puis insérer le bras de soutien (5) dans le bloc et serrer progressivement à 8 Nm. Voir les illustrations 1 à 6 du manuel.

Quel est l'âge minimum pour utiliser ce siège ?

L'âge minimum recommandé est de 9 mois, à condition que l'enfant puisse s'asseoir seul et stable pendant toute la durée du trajet.

Comment régler les appui-pieds ?

Tourner le pivot de réglage vers le haut, déplacer l'appui-pied à la position souhaitée, puis bloquer en tournant le pivot vers le bas. Utiliser les repères SX (gauche) et DX (droite).

Comment attacher correctement les ceintures de sécurité ?

Régler la hauteur en passant la ceinture dans les ouvertures du dossier adaptées à la taille de l'enfant. Ajuster la longueur via les boucles. Attacher la fermeture jusqu'au déclic et vérifier en tirant. Les ceintures doivent être solidement fixées sans serrer excessivement.

Comment nettoyer le siège ?

Nettoyer avec de l'eau tiède et un détergent neutre. Ne pas utiliser de solvants, de détersifs corrosifs ou abrasifs. Le rembourrage doit sécher à l'air libre, ne pas le repasser.

Le siège peut-il être monté sur un vélo électrique ?

Oui, le siège peut être monté sur les vélos à assistance électrique. Il est interdit de le monter sur scooters, cyclomoteurs ou motocycles.

Comment utiliser le système antivol ?

Introduire la clé (11) dans le bloc de fixation (8) et tourner dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de décrochage. Pour déverrouiller, tourner la clé dans le sens horaire.

Quand faut-il remplacer le siège ?

Il est conseillé de remplacer le siège après 3 ans d'utilisation normale, car le polypropylène perd ses propriétés mécaniques avec le vieillissement et l'exposition aux éléments.

Puis-je transporter des bagages supplémentaires sur le siège ?

Non, il est interdit d'attacher des bagages sur le siège. Tout chargement supplémentaire doit être placé du côté opposé du vélo (ex. porte-bagages avant si siège arrière).

MODE D'EMPLOI 10+ OKBABY

Siège de vélo postérieur pour enfant OKBABY 10+

Lire ces instructions et les conserver pour toute consultation future. Veiller à respecter les consignes de sécurité! Avant d'utiliser le siège 10 +, ayez soin de vous familiariser avec le montage et le mode d'emploi.

Description du produit

10 + est un siège de vélo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d'un diamètre compris entre 28 et 40 mm. 10+ est adapté au transport d'enfants d'un âge minimum de 9 mois et d'un poids maximum de 22 kg. L'enfant doit être capable de rester assis tout seul pendant toute la durée du trajet. 10+ peut également être monté sur des vélos à assistance électrique ; il est interdit de le monter sur d'autres véhicules à deux roues comme scooters, cyclomoteurs, motocycles, etc.

Vue d'ensemble du produit

1 Assise
2 Rembourrage
3 Ceintures de sécurité
4 Appui-pieds avec bride et pivot de réglage
5 Bras de soutien avec plaque de guidage
6 Catadioptre
7 Étriers métalliques
8 Bloc de fixation
9 Sachet accessoires contenant 4 vis M6x70, 4 rondelles et une clé Allen.
10 Pivot de blocage
11 Clés de serrage bloc
12 Supports pour étriers
12 Supports pour étriers

Informations importantes sur la sécurité

1) Le siège doit être monté derrière le conducteur du vélo, sur le tube de selle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérifier régulièrement le serrage.
2) Vérifier que le vélo utilisé est adapté pour pouvoir y attacher

des charges supplémentaires. Vérifier les informations fournies en même temps que le vélo ou demander des informations et des conseils au fabricant de ce dernier.

3) Installer le siège et ses pièces de façon à donner à l'enfant un confort et une sécurité maximum. Lorsque l'enfant est installé sur le siège, le dossier doit être légèrement incliné vers l'arrière afin d'empêcher que l'enfant ne glisse vers l'avant.
4) Une fois le siège monté, vérifier que chaque partie du vélo fonctionne correctement.
5) Vérifier la présence de lois éventuellement en vigueur dans votre pays régissant l'utilisation de sièges de vélo pour le transport d'enfants.
6) Vérifier au début, puis régulièrement, que le poids et la taille de l'enfant ne dépassent pas le maximum autorisé pour le siège.
7) Vérifier que l'enfant ou ses vêtements n'entrent pas en contact avec les pièces en mouvement du siège ou du vélo. S'assurer que les mains et les pieds de l'enfant n'entrent pas en contact avec la roue ou ne se coincent pas dans les freins.
8) Vérifier l'absence de pièces coupantes pouvant entrer en contact avec l'enfant (par exemple, câbles effilochés ou détériorés, etc.).
9) Vérifier que les ceintures de sécurité ne sont pas lâches et qu'elles n'entrent pas en contact avec les parties en mouvement du vélo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d'attacher les ceintures de sécurité. S'assurer que l'enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L'enfant installé sur le siège doit être habillé et protégé du froid encore plus que le conducteur du vélo. Protéger l'enfant de la pluie.
12) Il est préférable de faire porter à l'enfant placé sur le siège de vélo un casque de protection homologué.
13) Vérifier que le siège n'est pas trop chaud (par exemple surchauffé par le soleil) avant d'y installer l'enfant.
14) Retirer le siège lorsque le vélo est transporté en voiture. Les turbulences pourraient abîmer le siège ou détacher le siège du vélo, provoquant des accidents.
15) Couvrir les ressorts qui se trouvent éventuellement sous la selle pour éviter que l'enfant ne s'y coince et/ou ne s'y écrase les doigts.
16) Vérifier à chaque utilisation que le siège est correctement enclenché dans le bloc de fixation : en tirant le bras de soutien vers le haut, le siège ne doit pas se détacher du bloc de fixation.
17) Le matériel du siège (polypropylène) perd certaines de ses propriétés mécaniques avec le processus de vieillissement, s'il est

exposé pendant longtemps aux influences de l'environnement (soleil, pluie, gel, etc.). Dans le cas d'utilisation et d'exposition aux influences de l'environnement normales, nous vous conseillons de remplacer le siège après trois ans.

Avertissements

1) ATTENTION : Ne pas installer d'autres bagages sur le siège. Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du vélo par rapport au siège. Ex. : en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION : Ne pas apporter de modifications au siège.
3) ATTENTION : La conduite du vélo peut s'avérer différente lorsqu'un enfant est installé sur le siège, en particulier pour ce qui est de l'équilibre, du braquage et du freinage.
4) ATTENTION : Ne jamais garer son vélo en laissant l'enfant sans surveillance sur le siège.
5) ATTENTION : Ne pas utiliser le siège si une pièce quelconque manque ou est cassée.

Montage et assemblage du siège

Illustration 1 :

Positionner le bloc de fixation (8) sur le tube du cadre du vélo. Appliquer les supports (12) sur les étriers métalliques (7) et visser avec le bloc (8) à l'aide des 4 vis et des rondelles (9). Ne pas serrer à fond de telle sorte que la position puisse être ensuite réglée.

Dans le cas où un câble passerait à hauteur de la zone où sont placés les étriers métalliques (7), ces étriers (7) peuvent être placés entre le câble et le tube du cadre (Fig. 1A).

Illustration 2 :

Libérer le bras de soutien (5) de l'anneau d'arrêt. Extraire le bras de soutien du berceau du siège.

Illustration 3 :

Insérer le bras de soutien (5) dans le logement de guidage du berceau, comme montré sur la figure, et pousser la plaque de guidage (5) jusqu'à ce qu'elle batte contre le logement de guidage et ne puisse pas être poussée plus loin (voir aussi Illustration 4). Illustration 4 :

Introduire complètement le pivot de blocage (10) dans le trou B. Illustration 5 :

Faire tourner le pivot de blocage de 90° dans le sens des aiguilles d'une montre, et engrener l'ergot de sécurité du pivot de blocage dans l'espace libre (voir illustration agrandie ci-contre).

DANGER : Le pivot de blocage est une partie importante pour la sécurité et il faut l'enclencher dans tous les cas. Avant de partir, il faut chaque fois contrôler que la position est correcte

Illustration 6 :

Introduire les deux extrémités du bras de soutien (5) dans les deux trous du bloc de fixation (8). Quand le siège est positionné correctement, serrer les vis (9) de manière graduelle et uniforme jusqu'à ce que le bloc de fixation ne tourne plus autour du cadre. Le couple de serrage optimal est de 8 Nm.

Illustration 7 :

Régler la position horizontale et verticale du siège, conformément aux paramètres indiqués sur la figure. Le ccentre de gravité (voir fig., le cercle rouge) ne doit pas se trouver à plus de 10 cm derrière l'axe de la roue. Si nécessaire, corriger l'orientation horizontale du siège comme décrit dans l'illustration 8.

Illustration 8 :

Correction de la position horizontale.

Phase 1 : Presser les deux moitiés de la poignée du pivot de blocage l'une contre l'autre de sorte que l'ergot de sécurité se dégage.

Phase 2 : Faire tourner le pivot de blocage de 90° vers le bas.

Phase 3 : Déplacer le siège en sens horizontal jusqu'à ce qu'on obtienne la position désirée.

Phase 4 : Fixer le bras de soutien comme montré dans l'illustration 5.

Illustration 9 :

Fixation des appui-pieds : Placer l'appui-pieds marqué du signe « SX » dans la position la plus haute de la jambe gauche du siège. Introduire le pivot de réglage marqué du signe « SX » du côté extérieur du siège vers l'intérieur. Répéter les opérations décrites pour l'appui-pieds droit et le pivot de réglage correspondant, marqués du signe "DX".

Emploi du siège

Illustration 10 :

Incliner le siège. Pour régler l'inclinaison du siège, tirer le bouton de déblocage (E) vers le haut. Tout en maintenant le bouton de déblocage dans la position soulevée, avec l'autre main mettre l'inclinaison du siège dans la position désirée. Puis relâcher le bouton de déblocage.

Illustrations 11-12 :

Déplacer les appui-pieds. Tourner le pivot de réglage vers le haut et déplacer les appui-pieds dans la position souhaitée. Après avoir trouvé la position souhaitée, bloquer les appui-pieds en tournant le pivot de réglage vers le bas.

Illustration 13 :

Boucler la ceinture pour l'enfant. Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l'enfant. Régler la hauteur de la ceinture : extraire les ceintures pour régler leur hauteur,

en insérant petit à petit la boucle derrière le dossier, à travers l'ouverture. Choisir les ouvertures supérieures ou inférieures pour fixer les ceintures en fonction de la taille de l'enfant. Régler la longueur de la ceinture : modifier la longueur des ceintures en faisant glisser les boucles. Les ceintures doivent être fixées solidement, mais sans que l'enfant soit trop serré.

Boucler les ceintures : Attacher la fermeture de la ceinture. Contrôler que la fermeture de la ceinture s'est déclenchée correctement dans sa position, en tirant la ceinture après le déclic.

Illustration 14 :

Pour déboucler les ceintures, presser simultanément les deux poussoirs (avant et arrière) qui se trouvent dans la fermeture. La fermeture se débloque.

Illustration 15 :

Boucler la bride des appui-pieds : Positionner les brides autour des pieds de l'enfant et les accrocher dans les crochets derrière les étriers. Pour délacer les brides, les décrocher et les extraire des barrettes de fixation en les tenant inclinées.

Illustration 16 :

Enlever le siège : Appuyer sur le bouton de décrochage du bloc de fixation (8) et extraire le siège. Pour fixer à nouveau le siège, introduire le bras de soutien (5) dans les deux trous du bloc de fixation (8) jusqu'à ce que le bouton de décrochage s'enclenche (Fig. 6). NOTE: le bloc de fixation (8) est doté d'un système antivol qui est actionné par une des clés (11) fournies à cet effet (Fig. 18) : introduire la clé (11) dans le bloc de fixation (8) et la tourner dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de décrochage et empêcher l'extraction du siège. Tourner la clé (11) dans le sens des aiguilles d'une montre pour rétablir le fonctionnement du bouton de décrochage.

Entretien

1) Nettoyer le siège, le rembourrage et les ceintures avec de l'eau tiède et un produit nettoyant neutre. Ne pas utiliser de solvants ni de détersifs corrosifs et abrasifs. Laisser sécher le rembour- rage à l'air. Ne pas repasser.

2) Seul un personnel autorisé pourra se charger de la réparation du siège vélo et du remplacement des pièces endommagées.

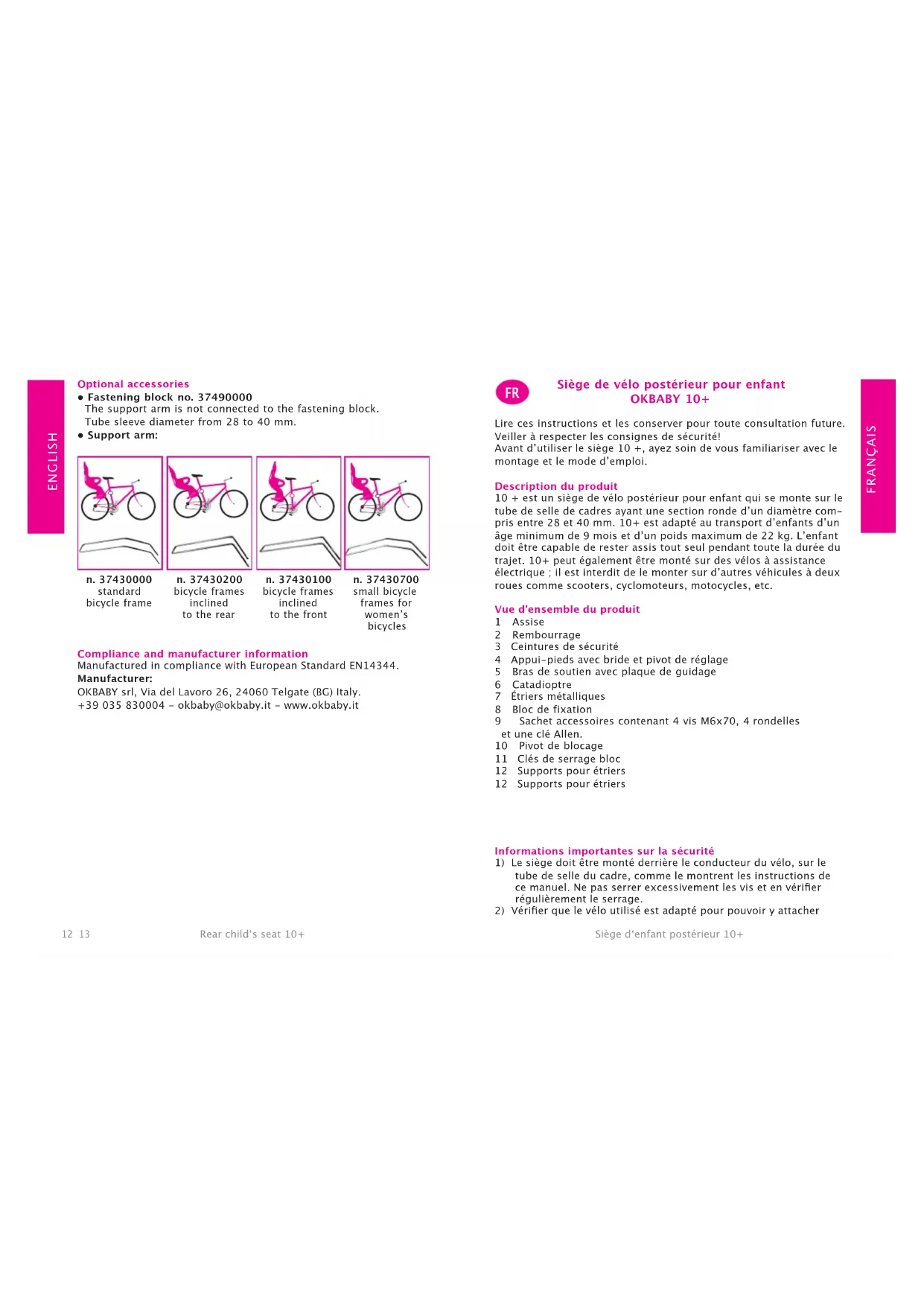

Données techniques

Produit Siège de vélo pour enfant OKBABY mod. 10+

Dimensions 41x58x70 CM (LxPxH)

Poids 3,7 kg

n. 37430000

cadres de vélo standard

n. 37430200

cadres de vélo avec inclinaison postérieure

n. 37430100

cadres de vélo avec inclinaison antérieure

n. 37430700

cadres de vélo petits pour les vélos de femme

Accessoires en option

• Bloc de fixation n° 37490000

Le bras de soutien n'est pas fourni avec le bloc de fixation.

Diamètre du tube de 28 à 40 mm

- bras de soutien :

Conformité et producteur

Produit conformément à la Réglementation Européenne EN14344.

Producteur :
