Type de produit	Siège vélo enfant
Marque	OKBABY
Modèle	Body Guard
Dimensions (L x l x H)	73 x 43 x 57 cm
Poids	4 kg
Âge minimum recommandé	9 mois
Poids maximal de l'enfant	22 kg
Diamètre du tube de selle compatible	28 à 40 mm
Norme de conformité	EN14344
Fixation	Sur tube de selle du cadre vélo
Ceintures de sécurité	Oui, réglables en hauteur et longueur
Repose-pieds	Oui, réglables en hauteur avec brides de retenue
Matériau principal	Polypropylène
Accessoires inclus	4 vis M6x70, 4 rondelles, clé Allen, clés de serrage bloc, plaque de fixation, mollette, vis, écrou, brides
Entretien	Nettoyer à l'eau tiède avec détergent neutre, sécher à l'air. Ne pas repasser.
Réparabilité	Seul un personnel autorisé peut réparer et remplacer les pièces endommagées.
Durée de vie recommandée	3 ans (sous utilisation normale)
Utilisation interdite	Sur scooters, cyclomoteurs, motocycles. Ne pas installer d'autres bagages sur le siège.
Pièces détachées disponibles	Bloc de fixation (réf. 3749000), bras de soutien (plusieurs références selon inclinaison)
Compatibilité vélo électrique	Oui, montage autorisé sur vélos à assistance électrique

FOIRE AUX QUESTIONS - Body Guard OKBABY

Comment installer le siège Body Guard sur mon vélo ?

Fixez le bloc de fixation sur le tube de selle à l'aide des étriers métalliques et des vis. Insérez le bras de soutien dans le bloc jusqu'à enclenchement. Ajustez la hauteur et l'inclinaison selon les repères de centrage de gravité. Serrez les vis progressivement (couple de 8 Nm). Pour plus de détails, consultez les illustrations 5 à 7 de la notice.

Quel est le poids et l'âge maximum pour utiliser ce siège ?

Le siège Body Guard est adapté pour les enfants de 9 mois minimum (capables de rester assis seuls) jusqu'à 22 kg maximum.

Comment régler les repose-pieds et les brides de retenue ?

Décrochez la bride du côté externe du pivot, faites coulisser le repose-pieds à la hauteur souhaitée, puis tournez le pivot vers le bas pour fixer. Accrochez la bride des deux côtés du pivot pour éviter tout contact avec les rayons de la roue. Voir illustrations 8 à 13 de la notice.

Puis-je installer le siège sur un vélo électrique ?

Oui, le Body Guard peut être monté sur les vélos à assistance électrique. Il est interdit de le monter sur des scooters, cyclomoteurs ou motocycles.

Comment entretenir le siège et le rembourrage ?

Nettoyez le siège et le rembourrage avec de l'eau tiède et un détergent neutre. N'utilisez pas de solvants ou de détergents abrasifs. Laissez sécher le rembourrage à l'air libre. Ne repassez pas.

Quels sont les conseils de sécurité importants ?

Attachez toujours les ceintures de sécurité, vérifiez que l'enfant est correctement assis, que ses mains et pieds n'entrent pas en contact avec les roues ou freins, et qu'il porte un casque homologué. Ne laissez jamais l'enfant sans surveillance sur le vélo.

Comment retirer le siège du bloc de fixation ?

Appuyez sur le bouton de décrochage situé sur le bloc de fixation, puis extrayez le bras de soutien. Pour remettre le siège, insérez le bras jusqu'à entendre un clic. Le bloc est doté d'un système antivol actionné par une clé fournie.

Quelle est la durée de vie recommandée du siège ?

Le matériau en polypropylène vieillit sous l'effet du soleil, de la pluie et du gel. Nous recommandons de remplacer le siège après trois ans d'utilisation et d'exposition normales.

Où puis-je trouver des pièces détachées pour le Body Guard ?

Les pièces détachées, comme le bloc de fixation (réf. 3749000) et le bras de soutien (plusieurs références selon l'inclinaison du cadre), sont disponibles auprès du fabricant ou de revendeurs agréés.

Le siège est-il compatible avec tous les vélos ?

Le siège se monte sur les cadres de vélo standard avec un tube de selle de diamètre 28 à 40 mm. Pour les cadres avec inclinaison avant ou arrière, il existe des bras de soutien spécifiques. Vérifiez la compatibilité avant achat.

MODE D'EMPLOI Body Guard OKBABY

Siège de velo postérieur pour enfant

OKBABY BODY guard

Lire ces instructions et les conserver pour toute consultation future. Veiller à respecter les consignes de sécurité!

Avant d'utiliser le siège pour enfants Body Guard, ayez soin de vous familiariser avec le montage et le mode d'emploi.

Description du produit

Body Guard est un siège de velo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d'un diamètre compris entre 28 et 40~mm ,sostituire con Body Guard est adapte au transport d'enfants d'un age minimum de 9 mois et d'un poids maximum de 22kg . L'enfant doit être capable de rester assist tout seul pendant toute la durée de la ballade a velo. Bodyguard peut égalementetre monté sur des velos a assistance electrique ; il est interdit de le monter sur d'autres vehicules à deux roues comme scooters, cyclomoteurs, motocycles, etc.

Plan en panoramaique du produit

1Assise
2 Rembourse (fixe avec un systeme en velcro)
3 Ceintures de sécurité
4 Bras de soutien
5 Catadioptre
6 Etriers metalliques
7 Bloc de fixation
8 Sachet accessoires contenant 4 vis M6x70, 4 rondelles
et une clé Allen.
9 Supports pour étriers
10 Clés de serrage bloc
11 Plaque de fixation
12 Molette M8
13 Vis a six pan M8x60
14 Écrou autobloquant à six pans M8
15 Appui-pieds
16 Pivot de réglage et de fixation des appui-pieds
17 Brides pour appui-pieds
18 Trous d'introduction du bras de soutien

Informations importantes sur la sécurité

1) Le siège doit être monté derrière le conducteur du vello, sur le tube de selle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérifier régulièrement le serrage.
2) Verifier que le vélo utilisé est ajusté pour pouvoir y attacher des charges supplémentaires. Verifier les informations fournies en même temps que le vélo ou demander des informations et des conseils au fabricant de ce dernier.
3) Installer le siege et ses pieces de façon à donner à l'enfant un comfort et une sécurité maximum. Lorsque l'enfant est installé sur le siege, le dossier doit être légersement incliné vers l'arrière afin d'empecher que l'enfant ne glisse vers l'avant.
4) Une fois le siège monté, vérifier que chaque partie du velo fonctionne correctement.
5) Vérifier la présence de lois éventuelles en vigueur dans votre pays régissant l'utilisation de sièges de vélo pour le transport d'enfants.
6) Vérifier au début, puis régulierement, que le poids et la taille de l'enfant ne dépassent pas le maximum autorisé pour le siècle.
7) Verifier que l'enfant ou ses vétements n'entrent pas en contact avec les pieces en mouvement du siège ou du velo. S'assurer que les mains et les pieds de l'enfant n'entrent pas en contact avec la roue ou ne se coincept pas dans les freins.
8) Verifier l'absence de pieces coupantes pouvant enter en contact avec l'enfant (par exemple, cables effilochés ou détiériorés, etc.).
9) Vérifier que les ceintures de sécurité ne sont pas laches et qu'elles n'entrent pas en contact avec les parties en mouvement du vélo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d'attacher les ceintures de sécurité. S'assurer que l'enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L'enfant installé sur le siège doit être habillé et protégé du froid encore plus que le conducteur du vélo. Protégé l'enfant de la pluie.
12) Il est préférible de faire porter à l'enfant place sur le siège de velo un casque de protection homologué.
13) Vérifier que le siège n'est pas trop chaud (par exemple surchauffé par le soleil) avant d'y installer l'enfant.
14) Retirer le siège lorsque le vélo est transporte en voiture. Les turbulences pouraient abimer le siège ou détacher le siège du vélo, provoquant des accidents.
15) Couvir les ressorts qui se trouvent eventuellement sous la selle pour éviter que l'enfant ne s'y coince et/ou ne s'y écrase les doigs.

16) Verifier à chaque utilisation que le siège est correctement enclenché dans le bloc de fixation : en tirant le bras de soutien vers le haut, le siège ne doit pas se détacher du bloc de fixation.
17) Le matériel du siège (polypropylène) perd certaines de ses propriétés mécaniques avec le processus de vieillissement, s'il est exposé pendant longtemps aux influences de l'environnement (soleil, plue, gel, etc.). Dans le cas d'utilisation et d'exposition aux influences de l'environnement normales, nous vous conseillons de remplaçer le siège après trois ans.

Avertissements

1) ATTENTION: Ne pas installer d'autres bagages sur le siège. Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du vélo par rapport au siège. Ex.: en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION: Ne pas apporter de modifications au siège.
3) ATTENTION: La conduite du vello peut s'avérer différente lorsqu'un enfant est installé sur le siècle, en particulier pour ce qui est de l'équilibre, du braquage et du freinage.
4) ATTENTION: Ne jamais garer son névo en laissant l'enfant sans surveillance sur le siège.
5) ATTENTION: Ne pas utiliser le siege si une piece quelconque manque ou est cassée.

Montage et assemblage du siège

Illustration 1:

Enfilier le bras de soutien (4) dans les troux (18).

Illustration 2

Positionner le bras de soutien (4) dans une des trois positions, en général la position centrale, puis positionner la plaque de fixation (11). Illustration 3 :

Insérer la vis (13) et visser la molette (12), comme illustré, pour fixer la plaque.

Illustration 4 :

Enfin, visser l'écrou auto-bloquant (14) de sécurité.

Illustration 5:

Positionner le bloc de fixation (7) sur le tube du cadre du velo.
Appliquer les supports (9) sur les étriers metalliques (6) et visser avec le bloc (7) à l'aide des 4 vis et des rondelles (8). Ne pas serrer à fond de telle sorte que la position puisse être ensuite reglee.
Dans le cas où un cable passerait à hauteur de la zone où sont places les étriers metalliques (6), ces étriers (6) peuvent être places entre le cable et le tube du cadre (Fig. 5A).

Illustration 6

Introduire les deux extrémites du bras de soutien (4) dans les deux

trous du bloc de fixation (7).

Illustration 7:

Régler la position verticale conformément aux paramétres indiqués sur le dessin. Au cas où le siège serait trop bas ou trop haut, procédér au réglage vertical, en desserrant les vis (8) du bloc de fixation. Pour effectuer le positionnement horizontal correct, se repérer sur la marque du centre de gravité (21) qui est imprimée sur le siège. Pour effectuer le réglage horizontal, positionner le bras de soutien (4) dans un des trois logements qui se trouvent sous l'assise du siège (fig. 2). Quand le siège est positionné correctement, serrer les vis (8) de manière graduelle et uniforme jusqu'à ce que le bloc de fixation ne tourne plus autour du cadre. Le couple de serrage optimal est de 8 Nm.

Illustration 8:

Introduire les brides (17) dans les deux appui-pieds, en faisant passer la partie la plus large à partir de la fente externe (a) vers la fente interne (b).

Illustration 9:

Fixation des appui-pieds: Fixer les appui-pieds (15) et les intro-duire dans la position la plus haute du logement profilé de réglage prévu à cet effet, en faisant passer la partie la plus large de la bride à travers la fente de la jambe du siège (fig. 9A). Placer l'appui-pieds droit dans le logement droit du siège, et vice versa. Introduire, pour chaque appui-pieds, le pivot de réglage (16) de l'extérieur du siège vers l'intérieur, enPNANT garde de faire coincider le pivot droit avec le côte droit, et vice versa.

Illustration 10:

Extraire les appui-pieds : Pour enlever les appui-pieds, tourner vers le haut le pivot de réglage (16), faire coulisser les appui-pieds (15) dans la position la plus haute, puis ouvrir la bride et extraire le pivot de réglage vers l'extérieur pour libérer le support.

Emploi du siècle

Réglage des appui-pieds: Décrocher la bride du côte externe (B) du pivot de réglage. Pour effectuer le réglage des appui-pieds (15) en hauteur, tourner vers le haut le pivot de réglage (16), et quand on a trovée la position désirée, faire tourner le pivot de réglage vers le bas pour fixer les appui-pieds. Raccrocher la bride.

Illustrations 12-13:

Blocage et déblocage des pieds de l'enfant : Pour bloquer les pieds de l'enfant, fixer la bride dans le côte interne du pivot de réglage (fig. 13, A), et la fixer aussi du côte externe (fig. 13,B). Pour décrocher la bride, proceder dans le sens inverse. Vérifiez toujours que les pieds de votre enfant sont bien fixés aux appui-pieds. La

bride fournie permet un réglage très ample.

DANGER: Il faut toujours accrocher les brides des deux côtés des pivots de fixation, pour éviter que les brides puissant toucher les rayons de la roue.

Illustrations 14-15:

Boucler la ceinture pour l'enfant: Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l'enfant. Régler la hauteur de la ceinture: extraire les ceintures pour régler leur hauteur, en insérant petit à petit la boucle derrière le dossier, à travers l'ouverture (fig. 15). Choisir les ouvertures supérieures ou inférieures pour fixer les ceintures en fonction de la taillie de l'enfant. Régler la longueur de la ceinture: modifier la longueur des ceintures en faisant glisser les boucles. Les ceintures doivent être fixées solidement, mais sans que l'enfant soit trop serré.

Boucler les ceintures :

Attacher la fermeture de la ceinture. Contrôler que la fermeture de la ceinture s'est déclenchée correctement dans sa position, en tirant la ceinture après le déclic.

Illustration 16 :

Presser simultanément les deux poussoirs (avant et arrêté) qui se trouvent dans la fermeture. La fermeture se débloque.

Illustration 17:

Enlever le siege: Appuyer sur le bouton de décrochage du bloc de fixation (7) et extraire le siege. Pour fixer à nouveau le siege, introduire le bras de soutien (4) dans les deux trou des bloc de fixation (7) jusqu'à ce que le bouton de décrochage s'enclenché (Fig. 6).

NOTE: le bloc de fixation (7) est dote d'un système antivol qui est actionné par une des clés (10) fournies à cet effet (Fig. 18): introduire la clé (10) dans le bloc de fixation (7) et la tourner dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de décrochage et empêcher l'extraction du siege. Tourner la clé (10) dans le sens des aiguilles d'une montre pour rétablier le fonctionnement du bouton de décrochage.).

Entretien

1) Nettoyer le siege, le rembourse avec de I'eau tiéde et un produit nettoyant neutré. Ne pas utiliser de solvants ni de détosifs corrosifs et abrasifs. Laisser sécher le rembourse à l'air. Ne pas repasser.
2) Seul un personnel autorisé pourra se charger de la réparation du siècle néveo et du remplacement des pieces endommagées.

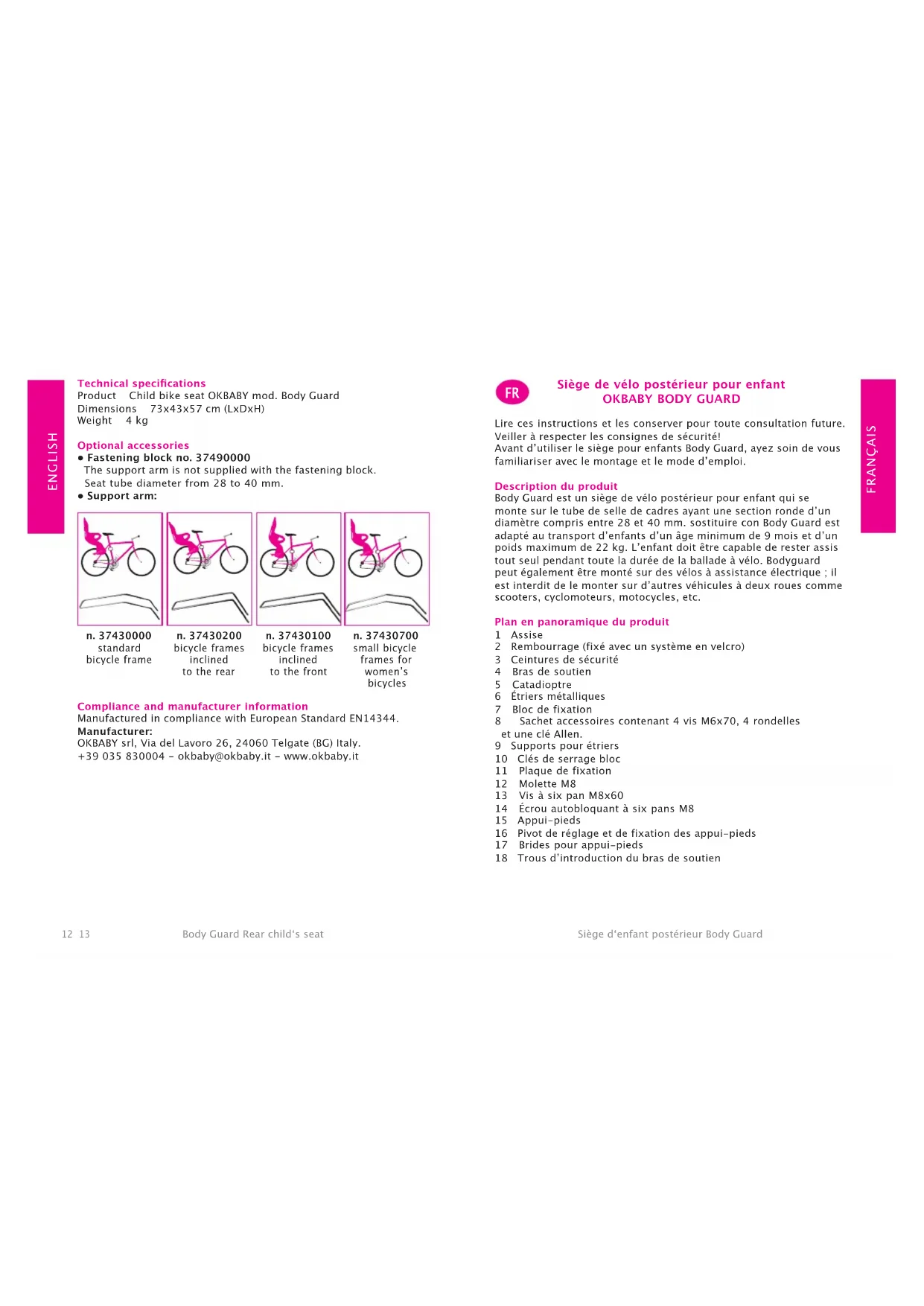

Données techniques

Produit Siège de velo pour infant OKBABY mod. Body Guard :

Dimensions 73x43x57

Poids 4 kg

Accessoires en option

• Bloc de fixation n° 3749000
  Lebrasoutsien n'estpasfourniavecleblocdefixation.
  Diametre du tube de 28 à 40 mm
• Bras de soutien:

n.37430000
cadres de vello standard

n. 37430200
cadres de velo
avec inclinaison
postérieure

n. 37430100
cadres de velo
avec inclinaison
antérieure

n. 37430700
cadres de velo
petits pour les
velos de femme

Conformité et producteur

Produit conformément à la Réglementation Européenne EN14344.

Producteur :
