Eggy 36 - Siège vélo enfant OKBABY - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Siège vélo enfant postérieur
Marque	OKBABY
Modèle	Eggy 36
Âge minimum de l'enfant	9 mois (doit tenir assis seul)
Poids maximum de l'enfant	22 kg
Diamètre du tube de selle compatible	28 à 40 mm (section ronde)
Matériau principal	Polypropylène
Type de fixation	Sur tube de selle, bloc de fixation avec étriers métalliques
Ceinture de sécurité	Harnais réglable en hauteur et longueur, fermeture à deux poussoirs
Appuie-pieds	Réglables en hauteur, avec bride de maintien des pieds
Inclinaison du dossier	Non réglable sur ce modèle (réglable sur Eggy Relax)
Système antivol	Oui, avec clé fournie (bloque le bouton de débrochage)
Accessoires fournis	4 vis M6x75, 4 rondelles, une clé Allen, 2 clés de serrage
Compatibilité vélos électriques	Oui, sous réserve de vérification
Entretien et nettoyage	Eau tiède et produit neutre ; pas de solvants ni abrasifs ; séchage à l'air
Réparabilité	Uniquement par personnel autorisé ; pas de pièces détachées fournies
Durée de vie recommandée	3 ans en utilisation normale (remplacement conseillé)
Utilisation interdite	Scooters, cyclomoteurs, motocycles

FOIRE AUX QUESTIONS - Eggy 36 OKBABY

Quel est l'âge minimum pour utiliser le siège Eggy 36 ?

L'enfant doit avoir au moins 9 mois et être capable de rester assis seul pendant toute la durée du trajet.

Quel est le poids maximum supporté par le siège ?

Le poids maximum de l'enfant est de 22 kg.

Sur quel type de vélo peut-on installer le siège ?

Le siège se monte sur le tube de selle des vélos ayant un cadre à section ronde de diamètre compris entre 28 et 40 mm. Il est compatible avec les vélos à assistance électrique, mais interdit sur scooters, cyclomoteurs ou motocycles.

Comment installer correctement le siège sur le vélo ?

Suivez les illustrations du manuel : fixez le bloc de fixation sur le tube de selle, insérez le bras de soutien, réglez la position horizontale et verticale (centre de gravité à moins de 10 cm derrière l'axe de la roue), puis serrez les vis progressivement au couple de 8 Nm.

Comment attacher l'enfant en toute sécurité ?

Réglez la hauteur et la longueur des ceintures en fonction de la taille de l'enfant. Bouclez la ceinture et vérifiez qu'elle est bien verrouillée en tirant après le déclic. Attachez également les brides des appuie-pieds pour bloquer les pieds.

Le dossier du siège est-il inclinable ?

Non, le modèle Eggy 36 n'a pas d'inclinaison réglable. Seul le modèle Eggy Relax dispose de cette fonction.

Comment nettoyer le siège ?

Nettoyez le siège, le rembourrage et les ceintures avec de l'eau tiède et un produit nettoyant neutre. N'utilisez pas de solvants ou de détergents corrosifs. Laissez sécher le rembourrage à l'air libre.

Que faire en cas de pièce cassée ou manquante ?

N'utilisez pas le siège si une pièce est manquante ou endommagée. Seul un personnel autorisé peut effectuer des réparations ou remplacer des pièces.

Peut-on utiliser le siège en voiture pour transporter le vélo ?

Il est recommandé de retirer le siège lorsque le vélo est transporté en voiture, car les turbulences pourraient l'endommager ou le détacher.

Comment fonctionne le système antivol ?

Insérez la clé fournie dans le bloc de fixation et tournez-la dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de débrochage. Cela empêche le vol du siège.

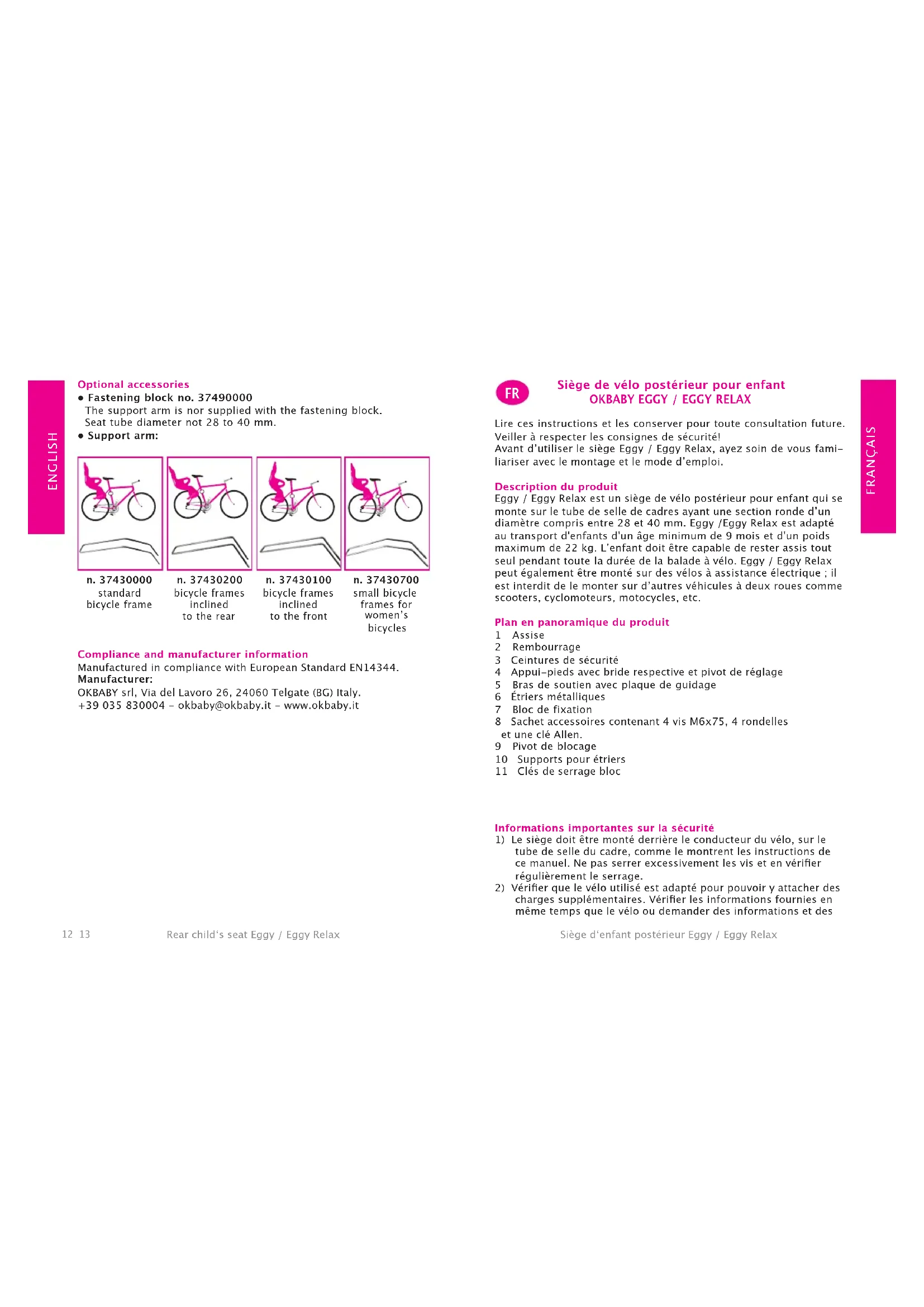

MODE D'EMPLOI Eggy 36 OKBABY

Siège de velo postérieur pour infant OKBABY EGGY / EGGY RELAX

Lire ces instructions et les conserver pour toute consultation future. Veiller à respecter les consignes de sécurité! Avant d'utiliser le siege Eggy / Eggy Relax, ayez soin de vous familiariser avec le montage et le mode d'emploi.

Description du produit

Eggy / Eggy Relax est un siège de velo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d'un diamètre compris entre 28 et 40 mm. Eggy / Eggy Relax est adaptable au transport d'enfants d'un âge minimum de 9 mois et d'un poids maximum de 22 kg. L'enfant doit être capable de rester assis tout seul pendant toute la durée de la balade à velo. Eggy / Eggy Relax peut également être monté sur des velos à assistance électrique ; il est interdit de le monter sur autres vehicules à deux roues comme scooters, cyclomoteurs, motocycles, etc.

Plan en panoramaque du produit

1Assise
2 Rembourrage
3 Ceintures de sécurité
4 Appui-pieds avec bride respective et pivot de réglage
5 Bras de soutien avec plaque de guidage
6 Etriers metalliques
7 Bloc de fixation
8 Sachet accessoires contenant 4 vis M6x75, 4 rondelles et une clé Allen.
9 Pivot de blocage
10 Supports pour étriers
11 Clés de serrage bloc

Informations importantes sur la sécurité

1) Le siège doit être monté derrière le conducteur du vélo, sur le tube de selle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérifier régulièrement le serrage.
2) Vérifier que le vélo utilisé est ajusté pour pouvoir y attacher des charges supplémentaires. Vérifier les informations fournies en même temps que le vélo ou demander des informations et des

conseils au fabricant de ce dernier.

3) Installer le siege et ses pieces de façon à donner à l'enfant un comport et une sécurité maximum. Lorsque l'enfant est installé sur le siege, le dossier doit être légersement incliné vers l'arrière afin d'empêcher que l'enfant ne glisse vers l'avant.
4) Une fois le siege monté, vérifier que chaque partie du velo fonctionnelle correctement.
5) Vérifier la présence de lois évientuellément en vigueur dans votre pays régissant l'utilisation de sièges de vélo pour le transport d'enfants.
6) Vérifier au début, puis régulièrement, que le poids et la taillie de l'enfant ne dépassent pas le maximum autorisé pour le siège.
7) Vérifier que l'enfant ou ses vêtements n'entrent pas en contact avec les pieces en mouvement du siège ou du velo. S'assurer que les mains et les pieds de l'enfant n'entrent pas en contact avec la roue ou ne se coince pas dans les freins.
8) Verifier l'absence de pieces coupantes pouvant entraire en contact avec l'enfant (par exemple, cables efflochés ou détiérés, etc.).
9) Vérifier que les ceintures de sécurité ne sont pas laches et qu'elles n'entrent pas en contact avec les parties en mouvement du velo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d'attacher les ceintures de sécurité. S'assurer que l'enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L'enfant installé sur le siège doit être habillé et protégé du froid encore plus que le conducteur du velo. Protégé l'enfant de la pluie.
12) Il est préférible de faire porter à l'enfant place sur le siège de velo un casque de protection homologué.
13) Verifier que le siège n'est pas trop choaud (par exemple surchaufé par le soleil) avant d'voir installer l'enfant.
14) Retirer le siège lorsque le vélo est transporte en voiture. Les turbulences pouraient abimer le siège ou détacher le siège du vélo, provoquant des accidents.
15) Couvrir les ressorts qui se trouvent eventuellement sous la selle pour éviter que l'enfant ne s'y coince et/ou ne s'y écrase les doigs.
16) Vérifier à chaque utilisation que le siège est correctement enclenché dans le bloc de fixation : en tirant le bras de soutien vers le haut, le siège ne doit pas se détacher du bloc de fixation.
17) Le matériel du siècle (polypropylène) perd certaines de ses propriétés mécaniques avec le processus de vieillissement s'il est exposé pendant longtemps aux influences de l'environnement (soleil, pluie, gel, etc.). Dans le cas d'utilisation et d'exposition

aux influences de l'environnement normales, nous vous conseillons de replacer le siècle après trois ans.

Avertissements

1) ATTENTION: ne pas installer d'autres bagages sur le siège. Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du velo par rapport au siège. Ex.: en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION: ne pas apporter de modifications au siège.
3) ATTENTION: la conduite du velo peut s'averder différente lorsqu'un enfant est installe dans le siege, en particulier pour ce qui est de I'equilibre, du braquage et du freinage.
4) ATTENTION: ne jamais garer son vélo en laissant l'enfant sans surveillance dans le siècle.
5) ATTENTION: ne pas utiliser le siège si une piece quelconque manque ou est casset.

Montage et assemblage du siège

Illustration 1

Positionner le bloc de fixation (7) sur le tube du cadre du velo.
Appliquer les supports (10) sur les étriers métalliques (6) et visser avec le bloc (7) à l'aide des 4 vis et des rondelles (8). Ne pas serrer à fond de telle sorte que la position puisse être ensuite réglée.
Dans le cas où un cable passerait à hauteur de la zone où sont places les étriers métalliques (6), ces étriers (6) peuvent être places entre le cable et le tube du cadre (Fig. 1A).

Illustration 2 :

Dégager le bras de soutien (5) de l'anneau d'arrêt et l'extraire de son siège.

Illustration 3 :

Introduire le bras de soutien (5) dans le siècle prévu à cet effet (voir illustration) et pousser la plaque de guidage (5) jusqu'à ce qu'elle batte contre le logement de guidage et qu'elle ne puisse pas être poussée plus loin (voir aussi illustration 4).

Illustration 4

Introduire complètement le pivot de blocage (9) dans le trou 8. Illustration 5 :

Faire tourner le pivot de blocage de 90^ dans le sens des aiguilles d'une montre et engrener l'ergot de sécurité du pivot de blocage dans l'espace libre (voir illustration agrandie ci-contre).

DANGER: Le pivot de blocage est une partie importante pour la sécurité, il faut l'enclenorcher dans tous les cas. Avant de partir, il faut chaque fois contrôler que la ceinture est correctement positionné!

Illustration 6 :

Introduire les deux extrémités du bras de soutien (5) dans les deux trous dl bloc de fixation (7).

Illustration 7 :

Régler la position horizontale et verticale du siège, conformément aux paramétres indiqués sur la figure. Le centre de gravité (voir fig., cercle rouge) ne doit pas se couver à plus de 10 cm derrière l'axe de la roue. Si nécessaire, corriger l'orientation horizontale du siège comme décrit dans l'illustration 8. Quand le siège est positionné correctement, serrer les vis (8) de manière graduelle et uniforme jusqu'à ce que le bloc de fixation ne tourne plus autour du cadre. Le couple de serrage optimal est de 8 Nm.

Illustration 8:

correction de la position horizontale.

Phase 1: presser les deux moitiés de la poignée du pivot de blocage l'une contre l'autre de sorte que l'ergot de sécurité se dégage.

Phase 2: faire tournier le pivot de blocage de 90^ vers le bas.

Phase 3: déplacer le siège en sens horizontal jusqu'à ce qu'on obtienne la position désirée.

Phase 4: fixer le bras de soutien comme montré dans l'illustration 5. Illustration 9:

Fixation des appui-pieds : Placer l'appui-pieds marquee du s

« SX » dans la position la plus haute de la jambe gauche du siege. Introduire le pivot de réglage marqué du signe « SX » du côte extérieur du siege vers l'intérieur. Répéter les opérations décrites pour l'appui-pieds droit et le pivot de réglage correspondant, marqués du signe « DX».

Emploi du siège

Illustration 10:

Exclusivement pour Eggy Relax: Incliner le siège. Pour régler l'inclinaison du siège, tirer le bouton de déblocage (E) vers le haut. Tout en maintainant le bouton de déblocage dans la position soulevée, avec l'autre mainmettre l'inclinaison du siège dans la position désirée. Puis relâcher le bouton de déblocage (E).

Réglage des appui-pieds. Tournier le pivot de réglage vers le haut et déplacer les appui-pieds dans la position souhaitée. Àpres avoir trouve la position souhaitée, bloquer les appui-pieds en tournant le pivot de réglage vers le bas.

Illustration 13

Boucler la ceinture pour l'enfant: Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l'enfant. Régler la hauteur de la ceinture: extraire les ceintures pour régler leur hauteur, en insérant petit à petit la boucle derrière le dossier, à travers l'ou-

verture. Choisir les ouvertures supérieures ou inférieures pour fixer les ceintures en fonction de la taille de l'enfant. Regler la longueur de la ceinture : modifier la longueur des ceintures en faisant glisser les bouches. Les ceintures doivent etre fixees solidement mais sans que I'enfant soit trop sere.

Boucler les ceintures : Attacher la fermetre de la ceinture. Contrôler que la fermetre de la ceinture s'est déclenchée correctement dans sa position, en tirant la ceinture après le déclic.

Illustration 14:

Pour déboucler les ceintures, presser simultanément les deux poussoirs (avant et arrêté) qui se trouvent dans la fermeture. La fermeture se débloque.

Illustration 15:

Blocage et déblocage des pieds de l'enfant : pour bloquer les pieds de l'enfant, fixer la bride sur le côte extérieur du repose-pied dans le crochet prévu à cet effet sur le repose-pied en question.

Vérifiez toujours que les pieds de votre enfant sont bien fixés aux appui-pieds. La bride fournie permet un réglage très ample.

Illustration 16:

Enlever le siege: Presser le pouvoir de décrochage du bloc de fixation (7), et extraire le siege. Pour accrocher à nouveau le siege, insérer le bras de soutien (5) dans les deux trouès du bloc de fixation (7) jusqu'à ce que le levier de retenue se déclenché (fig. 6).

NOTE: le bloc de fixation (7) est dote d'un système antivol qui est actionné par une des clés (11) fournies à cet effet (Fig. 17): introduire la clé (11) dans le bloc de fixation (7) et la tourner dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de décrochage et empêcher l'extraction du siège. Tourner la clé (11) dans le sens des aiguilles d'une montre pour rétabrir le fonctionnement du bouton de décrochage.

Entretien

1) Nettoyer le siege, le rembourse et les ceintures avec de I'eau tiéde et un produit nettoyant neutré. Ne pas utiliser de solvants ni de détesifs corrosifs et abrasifs. Laisser sécher le rembourse à l'air. Ne pas repasser.
2) Seul un personnel autorisé pourra se charger de la réparation du siège vélo et du replACEMENT des pièces endomagées.
