MANUALE UTENTE Eggy 36 OKBABY

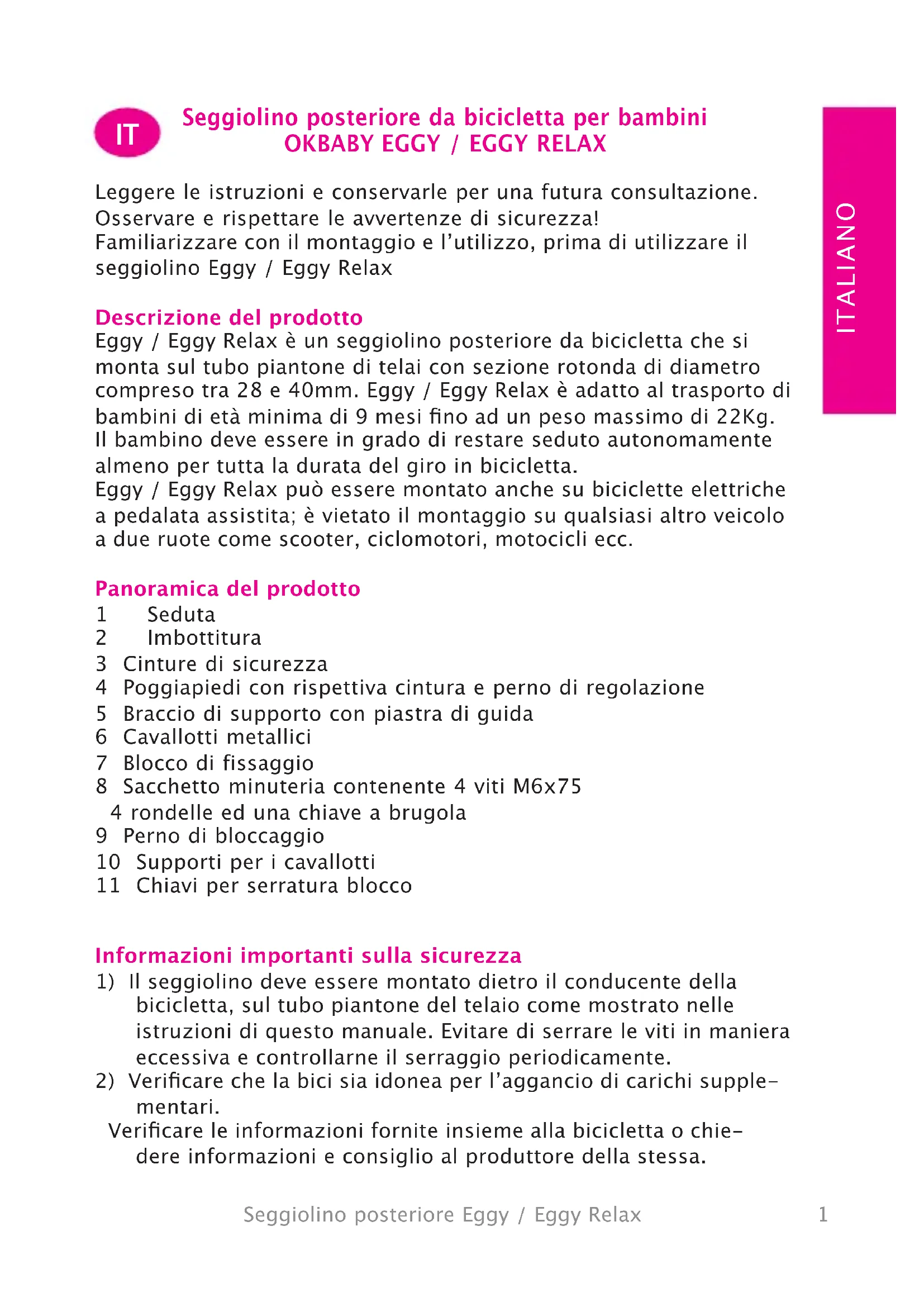

Seggiolino posteriore da bicyclicetta per bambini OKBABY EGGY / EGGY RELAX

Leggere le istruzioni e conservarle per una futura consulazione.

Osservare e rispettore le avventenze di sicurezza!

Familiarizzare con il montaggio e l'utilizzo, prima di utilizzato il seggiolino Eggy / Eggy Relax

Descrizione del prodotto

Eggy / Eggy Relax è un seggiolino posteriore da bicyclicetta che si monta sul tubo piantone di telai con sezione rotonda di diametro compreso tra 28 e 40mm. Eggy / Eggy Relax è adatto al trasporto di bambini di età minima di 9 mesi fino ad un peso massimo di 22Kg . Il bambino deve essere in grado di restare seduto autonomamente almeno per tutte la durata del giro in bicyclicta.

Eggy / Eggy Relax può essere montatoanche su bicyclicte elettriche a pedalata assistita; è vietato il montaggio su qualsiasi altri veicolo a due ruote come scooter, ciclomotori, motocicli ecc.

Panorama del prodotto

1 Seduta
2 Imbottitura
3 Cinture di sicurezza
4 Poggiapiedi con rispetto cintura e perno di regolazione
5 Braccio di supporto con piastra di guida
6 Cavallotti metallici
7 Blocco di fissaggio
8 Sacchetto minuteria contenente 4 viti M6x75

4 rondelle ed una chiave a brugola

9 Perno di bloccaggio
10 Supporti per i cavallotti
11 Chiavi per serratura blocco

Informazioni importanti sulla sicurezza

1) Il seggiolino deve essere montato dietro il conducente della bicyclicetta, sul tubo piantone del telao come migliorato nelle istruzioni di quello manuale. Evitare di serrare le viti in manieraccessiva e controllarne il serraggio periodicamente.
2) Verificare che la bici sia idonea per l'aggancio di carichi supplementari.

Verificare le informazioni fornite insieme alla bicycletta o chiedere informazioni e consiglio al produttore della stessa.

3) Sistemare il seggiolino ed i loro componenti in modo da conferire al bambino il massimo comport e sicurezza. Quando il bambino è nel seggiolino, lo schienale deve essere leggermente inclinato indietro, in modo da impedire che il bambino possa scivolare in avanti.
4) Verificare che ciascuna parte della bicyclicetta funzioni corretta-mente con il seggiolino montato.
5) Verificare l'existence di eventuali leggi presenti nel vosto Stato che regolamentano l'utilizzo di seggiolini da bicicletta per il trasporto di bambini.
6) Verificare inizialmente e poi di volta in volta che il peso e le dimensioni del bambino non eccedano i massimi consentiti dal seggiolino.
7) Verificare che il bambino o parte del suo abbligamento non entrino in contatto con le parti in movimento del seggiolino o della bicyclicta. Evitare che le mani ed i piedi del bambino possano entrare in contatto con la ruota o si possano incastrare nei fremi.
8) Verificare che non ci siano parti taglienti della bicyclicetta che possano entrare in contatto con il bambino (ad esempio cavi sfilacciati o deteriorarati ecc.).
9) Verificare che le cinghie di sicurezza non siano allentate e che non entrino in contatto con le parti in movimento della bicicletta, in particolar modo con le ruote,anche quando nel seggiolino non viene trasportato il bambino.
10) Utilizzare sempre le cinture di sicurezza. Assicurarsi che il bambino sia allacciato correttamente con le cinture al seggiolino.
(11) Il bambino nel seggiolino deve essere vesso e protetto dal freddo più che del conducente della bicyclicetta. Proteggere il bambino alla pioggia.
12) E' preferibile fare indossare al bambino un caschetto di protezione omologato.
13) Verificare che il seggiolino non sia troppo caldo (ad esempio surriscaldato dal sole) prima di fare sedere il bambino.
14) Togliere il seggiolino quando la bicyclicte viene trasportata con l'automobile. Le turbolenze d'aria potrebbero danneggiare il seggiolino o staccare il seggiolino alla bicyclicta, causando incidenti.
15) Coprire eventuali molle della sella, in modo da impedire che le dita del bambino possano rimanervi intrappolate e/o schiacciate.
16) Verificate prima di ogni utilizzato che il seggiolino sa correttamente innestato nel blocco di fissaggio: tirando verso l'alto il braccio di supporto, il seggiolino non si deve staccare dal blocco di fissaggio.

17) Il materiale del seggiolino (polipropilene) perde alcune delle sue proprietà meccaniche con il processo di invecciamento se esposto per lungo periodoagli influssi dell'ambiente (sole, pioggia,ghiaccio, ecc.). In caso di normale utilizzo e espazioneagli influssi ambientali si consiglia di sostituire il seggiolino dopo tre anni.

Avertenze

1) ATTENZIONE: Non appoggiare ulteriori bagagli al seggiolino. Eventuali bagagli aggintivi devono essere applicati sul lato opposto della bicyclicta rispetto al seggiolino. Es.: in caso di seggiolino posteriore, utilizzato un portapacchi anteriore e vice-versa.
2) ATTENZIONE: Non modificare il seggiolino.
3) ATTENZIONE: La guida della bicyclicetta potrebbe essere DIFFERente con un bambino nel seggiolino; in particolare per quanto riguarda l'equilibrio, la sterzata e la frenata.
4) ATTENZIONE: Non parcheggiare mai la bicycletta lasciando il bambino incustodito nel seggiolino.
5) ATTENZIONE: Non utilizzato il seggiolino se una qualsiasi parte risulta mancante o rota.

Montaggio ed assemblaggio del seggiolino

Illustrazione 1:

Posizione il blocco di fissaggio (7) sul tubo piantone della bicyclicta. Applicare i supporti (10) ai cavallotti metallici (6) ed avvitare con il blocco (7) tramite le 4 viti e rondelle (8). Non serrare completingmente, in modo che la posizione possa essere regolata successiva-men te. Se nella zona dove vengono positonati i cavallotti metallici (6) scorre un cavo, i cavallotti (6) sono essere positonati tra il cavo e il tubo piantone (Fig.1A).

Illustrazione 2:

Svincolare il braccio di supporto (5) dall'anello di fermo ed estrarlo alla sede.

Illustrazione 3: Inserire il braccio di supporto (5) nella apposita sede come molto nella figura e spingere la piastra di guida (5) sono a quando batte contro la sede guida e non più essere spinta altre (vedianche illustrazione 4).

Illustrazione 4:

Inserire completeness il perno di bloccaggio (9) nel foro B.

Illustrazione 5:

Ruotare in senso orario di 90^ il perno di bloccaggio e innestare

il dentino di sicurezza del perno di bloccaggio dello spazio libero (vedere particolare ingrandito).

PERICOLO: Il perno di bloccaggio è una parte rilevante per la sicurezza e delve essere innestato in agli caso. La corretta posizione deve essere controllata prima di agli marcia!

Illustrazione 6:

Inserire le due estremita del braccio di supporto (5) nei due fori del blocco di fissaggio (7).

Illustrazione 7:

Regolare la posizione orizzontale e verticale del seggiolino secondo i parametri mostrati nella figura. Il baricentro (vedere fig., perché rosso) non deve trovarsi a più di 10cm dovre l'asse della ruota. Se necessario, correggere la posizione orizzontale del seggiolino come descritto nell'illustrazione 8. Quando il seggiolino è correttamente positizzato, stringere le viti (8) in modo graduale ed uniforme sono a quando il blocco di fissaggio non ruota più attorno al telaio. La coppia di serraggio ottimale è 8Nm.

Illustrazione 8:

Correzione della posizione orizzontale.

Fase 1: Premere le due metà dell'impugnatura del perno di bloccaggio una contro l'altra in modo che il dentino di sicurezza si disincastri.

Fase 2: Ruotare il perno di bloccaggio di 90^ verso il basso.

Fase 3: Spostare il seggiolino in senso orizzontale sono ad ottenere la posizione desiderata.

Fase 4: Fissare il braccio di supporto come migliorato nell'illustrazione 5. Ilustrazione 9:

Fissaggio dei poggiapiedi: Posizione il poggiapiedi con il contrassegno "SX" nella posizione più alta della gamba sinistra del seggio-lino. Introduire il perno di regolazione con il contrassegno "SX" dal lato esterno del seggiolino versusl'interno.Ripetere le operazioni descritte per il poggiapiedi destro ed il relativo perno di regolazione, contrassegnati con "DX".

Uso del seggiolino

Illustrazione 10:

Solo Eggy Relax: Inclinare il seggiolino. Per impostare l'inclinazione del seggiolino tirare verso l'alto la manopola di sbloccaggio (E). Mantenendo la manopola sollevata, portare con l'altra mano l'incli

nazione del seggiolino alla posizione desiderata. Rilasciare quando la manopola di sbloccaggio (E).

Illustrazioni 11-12:

Regolazione altezza poggiapiedi. Ruotare verso l'alto il perno di regolazione e spostare il poggiapiedi nella posizione desiderata. Una volta trovata la posizione desiderata, bloccare il poggiapiedi ruotando il perno di regolazione verso il basso.

Illustrazione 13:

Allacciare la cintura del bambino: Regolare l'altezza e la lunghezza delle cintura a seconda della statura del bambino. Impostare l'altezza della cintura: estrarre le cintura per la regolazione dell'altezza, inserendo di volta inolta la fibbia dietro lo schienale atraverso l'apertura. Scegliere le aperture superiori o inferiori per fissare le cinture in base all'altezza del bambino. Impostare la lunghezza della cintura: modificare la lunghezza delle cinture facendo scorrere le fibbie. Le cinture devono essere fissate in modo saldo perché che il bambino sa troppo stretto.

Allacciare the cinture: Collegare la chiusura della cintura. Controllare che la chiusura della cintura scatti correttamente in posizione, tirando la cintura dello scatto.

Illustrazione 14:

Per sbloccare la chiusura premere contemporaneamente i due pulsanti (anteriori e posteriore) presenti nella chiusura. La chiusura si sblocca.

Illustrazione 15:

Bloccaggio e sbloccaggio dei piedi del bambino: per bloccare i piedi del bambino, fissate il cinturino sul lato esterno del piedino nell'ap-posito gancio ricavato sul piedino stesso.

Assicuratevi sempre che i piedini del vostro bambino siano ben fissati ai poggiapiedi. Il cinturino in dotazione permette una regolazione molto ampia.

Illustrazione 16:

Togliere il seggiolino: Premere il pulsante di sgancio del blocco di fissaggio (7) ed estrare il seggiolino. Per agganciare nuovamente il seggiolino, insere il braccio di supporto (5) nei due fori del blocco di fissaggio (7) sono a far scattare la leva di ritegno (fig.6).

NOTA: il blocco di fissaggio (7) è dotato di un sistema antifurto azionabile tramite una delle chiavi (10) in dotazione (Fig.17): Inserire la chiave (10) nel blocco di fissaggio (7) e girarla in senso antiorario per bloccare il pulsante di sgancio ed impedire l'estrazione del seggiolino. Girare la chiave (10) in senso orario per ripristinare il funzionamento del pulsante di sgancio.

Manutenzione

1) Pulire il seggiolino, l'imbottitur e le cinture con acqua tiepida e con un detergente neutro. Non utilizzate solventi o detersivi corrosivi ed abrasivi. Lasciare asciugare l'imbottitur all'aria. Non stirare.
2) La riparazione del seggiolino e la sostituzione di componenti danneggiati delve essere eseguita esclusivamente da personale autorizzato.

Dati tecnici

Prodotto Seggiolino da bicyclicetta per bambini OKBABY mod. Eggy / Eggy Relax

Dimensioni 40x34x80 CM (LxPxH)

Peso 4,4Kg

Accessor optional

• Blocco di fissaggio n. 37490000
  Il braccio di supporto non è corredato al blocco di fissaggio.
  Diametro tubo piantone da 28 a 40 mm
• Braccio di supporto:

n. 37430000 telai bici standard

n. 37430200 telai bici con incinazione posteriori

n. 37430100 telai bici con inclinazione anteriore

n.37430700 telai bici piccoli per bici da donna

Conformità e produttore

Produto in conformità con la Normativa Europea EN14344. Produttore:

OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italy. [phone] - [e-mail] - www.okbaby.it
