Produkttyp	Bakre barncykelsäte
Märke	OKBABY
Modell	Eggy 36
Minsta barnålder	9 månader (måste sitta upp själv)
Maximal barnvikt	22 kg
Kompatibel sadelrörsdiameter	28 till 40 mm (rund sektion)
Huvudmaterial	Polypropen
Fästtyp	På sadelröret, fästblock med metallklämmor
Säkerhetsbälte	Höjd- och längdjusterbar sele, stängning med två tryckknappar
Fotstöd	Höjdjusterbara, med fotremmar
Ryggstödslutning	Ej justerbar på denna modell (justerbar på Eggy Relax)
Stöldskyddssystem	Ja, med medföljande nyckel (låser lossningsknappen)
Medföljande tillbehör	4 skruvar M6x75, 4 brickor, en insexnyckel, 2 spännnycklar
Kompatibilitet med elcyklar	Ja, efter kontroll
Underhåll och rengöring	Varmt vatten och neutralt rengöringsmedel; inga lösningsmedel eller slipmedel; lufttorkning
Reparerbarhet	Endast av auktoriserad personal; inga reservdelar medföljer
Rekommenderad livslängd	3 år vid normal användning (bytes rekommenderas)
Otillåten användning	Skotrar, mopeder, motorcyklar

Vanliga frågor - Eggy 36 OKBABY

Vilken är den lägsta åldern för att använda Eggy 36-sätet?

Barnet måste vara minst 9 månader och kunna sitta själv under hela resan.

Vilken är den maximala vikten som sätet klarar?

Barnets maximala vikt är 22 kg.

Vilken typ av cykel kan sätet monteras på?

Sätet monteras på sadelröret på cyklar med ram med rund sektion med diameter mellan 28 och 40 mm. Det är kompatibelt med elcyklar, men otillåtet på skotrar, mopeder eller motorcyklar.

Hur monterar jag sätet korrekt på cykeln?

Följ manualens illustrationer: fäst fästblocket på sadelröret, sätt in stödarmen, justera horisontell och vertikal position (tyngdpunkten högst 10 cm bakom hjulaxeln), dra sedan åt skruvarna gradvis till ett moment på 8 Nm.

Hur spänner jag fast barnet på ett säkert sätt?

Justera höjd och längd på selen enligt barnets storlek. Spänn fast selen och kontrollera att den är ordentligt låst genom att dra efter klicket. Fäst även fotstödens remmar för att blockera fötterna.

Går ryggstödet att luta?

Nej, modellen Eggy 36 har ingen justerbar lutning. Endast modellen Eggy Relax har den funktionen.

Hur rengör jag sätet?

Rengör sätet, stoppningen och selen med varmt vatten och neutralt rengöringsmedel. Använd inte lösningsmedel eller frätande rengöringsmedel. Låt stoppningen lufttorka.

Vad gör jag om en del är trasig eller saknas?

Använd inte sätet om en del saknas eller är skadad. Endast auktoriserad personal får utföra reparationer eller byta delar.

Kan sätet användas i bil för att transportera cykeln?

Det rekommenderas att ta bort sätet när cykeln transporteras i bilen, eftersom turbulens kan skada eller lossa det.

Hur fungerar stöldskyddssystemet?

Sätt i den medföljande nyckeln i fästblocket och vrid den motsols för att låsa lossningsknappen. Detta förhindrar stöld av sätet.

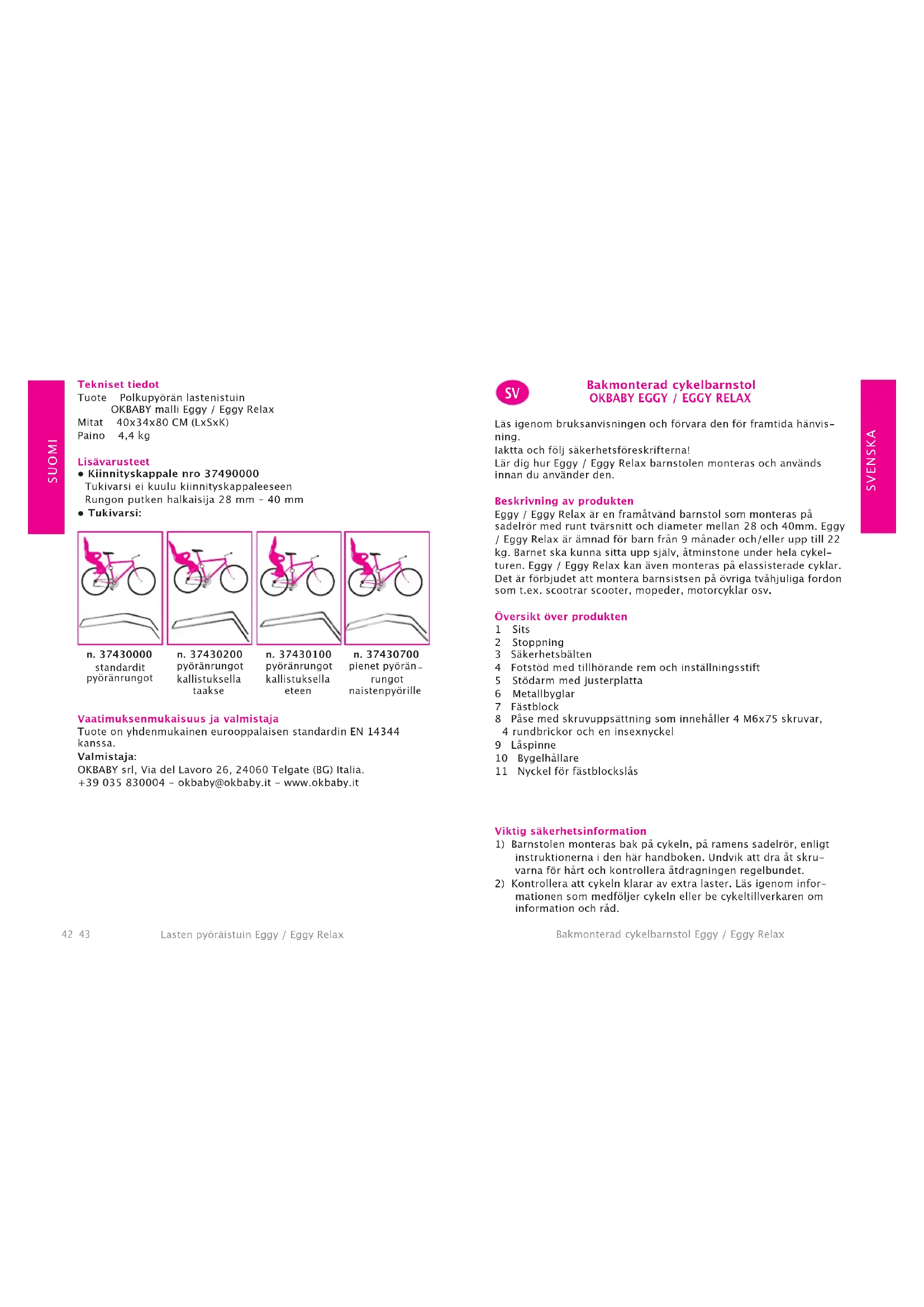

BRUKSANVISNING Eggy 36 OKBABY

Bakmonterad cykelbarnstol

OKBABY EGGY /EGGY RELAX

Läsigenom braksanvisingen och Förvara den for framtida hänvis- ning.

Iakta och folj sakerhetsforeskrifterna!

Lär dig hur Eggy / Eggy Relax barnstolen monteras och används innan du använder den.

Beskrivning av Produkten

Eggy / Eggy Relax ar en framatvand barnstol som monteras pa sadeleror med runt tvarsnitt och diameter mellan 28 och 40mm . Eggy / Eggy Relax ar amnad for barn fran 9 manader och/eller upp till 22 kg. Barnet sca kunna sitta upp sjalv, atminstone under hela cykelturen. Eggy / Eggy Relax kan aven monteras pa elassisterade cyklar. Det ar forbjudet att montera barnsistsen pa ovriga tvahjuliga fordon som t.ex. scootr scooter, mopeder, motorczykar osv.

1 Sits
2 Stopping
3 Sakerhetsbälten
4 Fotstod med tillhörande rem och installningsstift
5 Stodarm med justerplatta
6 Metallbyglar
7 Fasbtblock
8 Pase med skruvuppsattning som innehaller 4 M6x75 skruvar,
4 rundbrickor och en insexnyckel
9 Laspinne
10 Bygelhallare
11 Nyckel for fastblockslas

1) Barnstolen monteras bak pa cykeln, pa ramens sadelern, enigt instruktionerna i den har handboken. Undvik att dtr at skruvarna for hart och kontrollera atdragningen regelbundet.
2) Kontrolera att cykeln klarar av extra laster. Läsigenom informationen som medfoljer cykeln eller be cykeltillverkaren om information och råd.

3) Placera barnstolen och komponenterna sa att barnet garanteras maximal komfort och sakerhet. När barnet sitter i stolen skaryggstodet lutas latt bakat for att forhindra att barnet kan glida framat.
4) Kontrollera att varje del pa cykeln fungerar riktigt med barnstolen monterad.
5) Ta reda pa eventuella lokala foreskrifter angaende anvandning av barncykelstolar.
6) Kontrollera i borian och sedan regelbundet att barnets vikt och langd inte overstiger barnstolens maximala kapacitet.
7) Kontrollera att barnet aller dess kläder intekommen i kontakt med delar i roelse pa barnstolen aller cykeln. Se till att barnets hander och fötter inte kan komma i kontakt med hjulet aller fastna i bromsarna.
8) Kontrollera att det inte finns vassa erler spetsiga delar som barnet kan komma i kontakt med (t. ex. upprivna erler slittna bromskablar)
9) Kontrollera att fästremmarna inte sitter sösa och att de inte kommier i kontakt med delar i rörelse pa cykeln, speicielt hjulen, även nar inget barn sitter i barnstolen.
10) Använd alltid sakerhetsbältena. Se till att barnet spänts fast riktigt till barnstolen med bältna.
11) Barnet som sitter i barnstolen sca klas och skyddas riktigt mot kyla, mer an cyklisten. Skydda barnet mot regn.
12) Se till att barnet bar en godkand cykelhjalm.
13) Kontrollera att barnstolen inte ar for varm (till exempel overhet-tad av solen) innan du satter ner barnet.
14) Ta bort barnstolen nar cykeln Transporteras pa bil. Luftturbulensen kan skada barnstolen ell erlossa den fran cykeln och orsaka olyckor.
15) Tack sadelfjadrarna for att forhindra att barnets fingrar kan fastna och/eller klämmas.
16) Kontrollera innan all använding att barnstolen kopplats korrekt i fäbstbcket: barnstolen sca inte kunna lossas fran fäbstbcket nar stödarmen dras uppát.
17) Barnstolens material (polypropylen) forlorar sina mekaniska eigenskaper under barnstolens livslangd om den under langre perioder utsats for klimatiska paverknigar (sol, regn, is, osv.). Vid en normal anvandning i olika klimatiska forhallanden, re-kommenderas det att byta ut barnstolen after tre ar.

Anvisningar

1) WARNING: Belasta inte cykelstolen med extra baggage. eventuella bagage sca placeras pa cykeln motsatta dva, dvs fram om cykelstolen installerats bak pa cykeln och tvartom.
2) VARNING: Åndra inte på barnstolen.
3) VARNING: Cyklingen kan kannas annorlunda med ett barn i barnstolen, specielt vad gäller balans, styrning och bromsning.
4) WARNING: Lämna aldrig cykeln parkerad med ett barn utan tillsyn i barnsitsen.
5) WARNING: Använd inte barnstolen om en del saknas aller ar skadad.

Montering och hopsattning av barnstolen

Illustration 1:

Positionera fästblocket (7) pa sadelröret. Montera hällarna (10) pa byglarna (6) och fasp de senare till fästblocket (7) med hjalp av medfoljande 4 skruvar och rundbrickor (8). Lämna skruvarna nagot lose, sa att posityen kan finregleras i afterhand. Om det rakar finnas en kabel dar man sca positernara byglarna (6), kan dessa monteras mellan kabeln och själva sadelröret (Fig. 1A).

Illustration 2:

Lossa stodarmen (5) fran lasringen och dra ut den fran sátet.

Illustration 3:

For in stödarmen (5) i motsvarande säte enligt figuren och tryck justerplattan (5) tills den vidrör sätets justeruttag och inte kan tryckas langre (se även illustration 4).

Illustration 4:

For in laspinnen (9) helt i halet B.

Illustration 5:

Vrid laspinnen medurs i 90^ och koppla laspinnens sakerhetsake i det fria uttaget (se forstoringen).

FARA: Laspinnen are en vasantig del for barnets sakerhet och ska alltidk koplas in. Kontrolera alltid att den placerats riktigt innan du börjar cykla!

Illustration 6:

For in stodarmens tvä andar (5) i halen pa faspfbstocket (7).

Illustration 7:

Stall in barnstolens horisontala och vertikala position enlgit parametrarna som visas i figuren. Tyngdpunktten (se figuren, rdd cirkel) farr

inte befinna sig mer an 10 cm bakom hjulets axel. Stall vid behov in barnstolens horisontella position enigt beskrivningen i illustration 8. Nar barnstolen sitter riktigt, dra at skruvarna (8) stegvis och jammt tills faspbloket inte langre kan vridas runt ramen. Optimal vridmoment ar 8 Nm.

Illustration 8:

Korrigering av den horisontella positionen.

Fas 1: Tryck de tvá halvorna pá láspinnens grepp mot varandra sá att sakerhetshaken frigörs.

Fas 2: Vrid laspinnen 90^ nedat.

Fas 3: Flytta barnstolen horisontalt till onskad position.

Fas 4: Fäst stödarmen enligt illustrationen 5.

Illustration 9:

Fasting v fotstoden: Placera fotstodet med markingsen "SX" (vänster) i det hösta laget for barnstolens vänstra ben. För ininstallingsstiftet med markingsen "SX" utifrän och in pa barnstolen. Uprepa beskrivna atgärder for hoger fotstod och motsvarandeinstallingsstift som markerats med "DX" (hoger).

Anvanda barnstolen

Illustration 10:

Endast Eggy Relax: Luta barnstolen. For att stalla in barnstolens lutting, dra frigöringsspaken (E) uppat. Häll spaken lyft och ställ in barnstolens önskade lutting med den andra handen. Slappärefter frigöringsspaken (E).

Illustration 11-12:

Reglering av fotstodets hójd. Vrid inställningsstiftet uppat och flytta fotstodet till onskad genom. Efter att onskad position stälts in, blockera fotstodet genom att vrida inställningsstiftet nedat.

Illustration 13:

Spanna fast sakerhetsbaltet Reglera hójden och langden pa sakerhetsbaltena enligt barnets langd. Stalla in baltets hójd: dra ut baltena for att reglera dem pa hójden genom att fora in spannet bakom ryggstodet genom oppingen. Valj de ovre aller undre oppingarna for att fasta baltena beroende pa barnets langd. Stalla in baltets langd: ställ in baltenas langd genom att dra spannet. Baltena skä fastas riktigt med inte for hart mot barnet. Spanna fast baltet: anslut baltets las. Kontroltera at laset klickar fast pa plats genom att dra i baltet after att du hört klickljudet.

Illustration 14:

For att lasa upp,tryck samtidigt pa de tva knapparna (fram och bak)

pà laset. Laset frigörs.

Illustration 15:

Spanna fast och frigöra fotterna: for att spanna fast barnets fötter, fasp remmen utvändigt på fotstödet i motsvarande hake på själva fotstödet.

Kontrollera alltid att barnets fotter spants fast till fotstoden. Remmen tillater flertaliga regleringar.

Illustration 16:

Ta bort barnstolen: Tryck pa frigoringsknappen pa faspblocket (7) och ta bort barnstolen. For att fasta barnstolenigen, for in stodarmen (5) i de tva halen pa faspblocket (7) tills sparrhandtaget klickar pa plats (fig.6).

OBSI: Fästblocket (7) har forsetts med att stöldskydd som aktiveras via medfoljande nycklar (11, Fig.17): satt nyckeln (11) i avsedda hal i fästblocket (7) och vrid moturs for att lasa frigöringsknappen och hindra cykelstolens nedmontering. Vrid nyckeln (11) medurs for att aterstalla frigöringsknappens Funktion.

Underhãll

1) Gör rent barnstolen, stoppningen och bältna med ljummet vatten och ett neutral tvattmedel. Använd inte losningsmedel ell slipande ell fratande rengöringsmedel. Lat stoppningen lufttorka. Stryks ej.
2) Reparationen av barnstolen och byte av skadade komponenter.
ska endast utforas av auktoriserad personal

Tekniska speciifikationer

Produkt

Cykelbarnstol

OKBABY mod. Eggy / Eggy Relax Dimensioner 40x34x80 CM (LxDxH) Vikt 4,4Kg

Tillbehör

Fasta block nr. 37490000
Fästbloket ár inte monterat pa stödarmen.
Diameter pa roret fran 28 till 40mm
Stodarm:

nr.37430000
standard cykelramar

nr.37430200
cykelaram med
bakre lutninq

nr.37430100
cykelaram mec framre lutting

nr.37430700
smä cykelramar
for damcyklar

Overensstammelse och tillverkare

Produkt som overensstämmer med europeiska standarden SS-EN 14344.

Tillverkare:
