Produkttyp	Bakre barncykelsadel
Märke	OKBABY
Modell	Eggy 35 (även Eggy Relax)
Mått (LxBxH)	40 x 34 x 80 cm
Vikt	4,4 kg
Minsta barnålder	9 månader (måste kunna sitta själv)
Max barnvikt	22 kg
Kompatibel sadelrördiameter	28 till 40 mm (rund sektion)
Fäste	På sadelröret, fästblock med metallbyglar och skruvar
Åtdragningsmoment	8 Nm
Säkerhetsbälten	Ja, justerbara i höjd och längd, spänne med samtidig upplåsning (två tryckknappar)
Fotstöd	Ja, med fotremmar, justerbara i höjd
Ryggstödslutning (Eggy Relax)	Justerbar via upplåsningsknapp
Sätesmaterial	Polypropen
Vaddering	Ja, avtagbar, tvättbar i ljummet vatten och neutralt rengöringsmedel
Stöldskyddssystem	Ja, med nyckel på fästblocket
Överensstämmelsestandard	EN 14344
Användning på elcykel	Tillåten (kontrollera kompatibilitet)
Rekommenderad livslängd	3 år (under normala förhållanden)
Tillvalsaccessoarer	Stödarm (olika typer beroende på ram), fästblock
Underhåll	Rengöring med ljummet vatten och neutralt rengöringsmedel, inga lösningsmedel; lufttorkning

Vanliga frågor - Eggy 35 OKBABY

Från vilken ålder och vikt kan ett barn använda Eggy 35-sadeln?

Barnet måste vara minst 9 månader och kunna sitta själv. Max tillåten vikt är 22 kg.

På vilken typ av cykel kan Eggy 35-sadeln monteras?

Sadeln monteras på sadelröret på cyklar med rund sektion med diameter 28 till 40 mm. Den är kompatibel med elcyklar men förbjuden på skotrar, mopeder eller motorcyklar.

Hur fäster man fästblocket på cykelramen?

Placera fästblocket (7) på sadelröret, applicera stöden (10) på metallbyglarna (6) och skruva med de 4 skruvarna och brickorna (8). Dra inte åt helt före justering. Slutligt åtdragningsmoment ska vara 8 Nm.

Hur justerar man ryggstödslutningen (modell Eggy Relax)?

Dra upplåsningsknappen (E) uppåt, luta ryggstödet till önskad position och släpp knappen för att låsa.

Hur spänner man fast barnet korrekt i sadeln?

Justera bälteshöjden genom att föra dem genom de övre eller nedre öppningarna på ryggstödet beroende på barnets storlek. Justera längden med glidspännena. Spänn fast och kontrollera att det klickar. Bältet ska vara fast men inte för hårt.

Hur fäster man barnets fötter på fotstöden?

Placera fötterna på fotstöden, fäst sedan remmen på fotstödets yttre sida i den avsedda kroken. Dra åt tillräckligt för att hålla fötterna utan att störa.

Hur tar man bort och sätter tillbaka sadeln på fästblocket?

För att ta bort: tryck på avkopplingsknappen på fästblocket och dra ut sadeln. För att sätta tillbaka: för in stödarmen i blockets två hål tills hållarspärren aktiveras.

Hur rengör och underhåller man Eggy 35-sadeln?

Rengör sadeln, vadderingen och bältena med ljummet vatten och neutralt rengöringsmedel. Använd inte lösningsmedel eller frätande produkter. Låt vadderingen lufttorka. Stryk inte.

Vilka är de viktigaste säkerhetsåtgärderna?

Spänn alltid fast säkerhetsbältena, kontrollera att barnet inte rör vid cykelns rörliga delar, använd hjälm, skydda mot kyla och regn, och kontrollera regelbundet att fästblocket är åtdraget.

Var hittar man reservdelar som stödarmen?

Tillvalsaccessoarerna inkluderar olika stödarmar anpassade till ramtyper (standard, bakåtlutning, framåtlutning, liten damram) och fästblocket. Referenserna är: 37430000 (fästblock) och 37430000 till 37430700 för armarna.

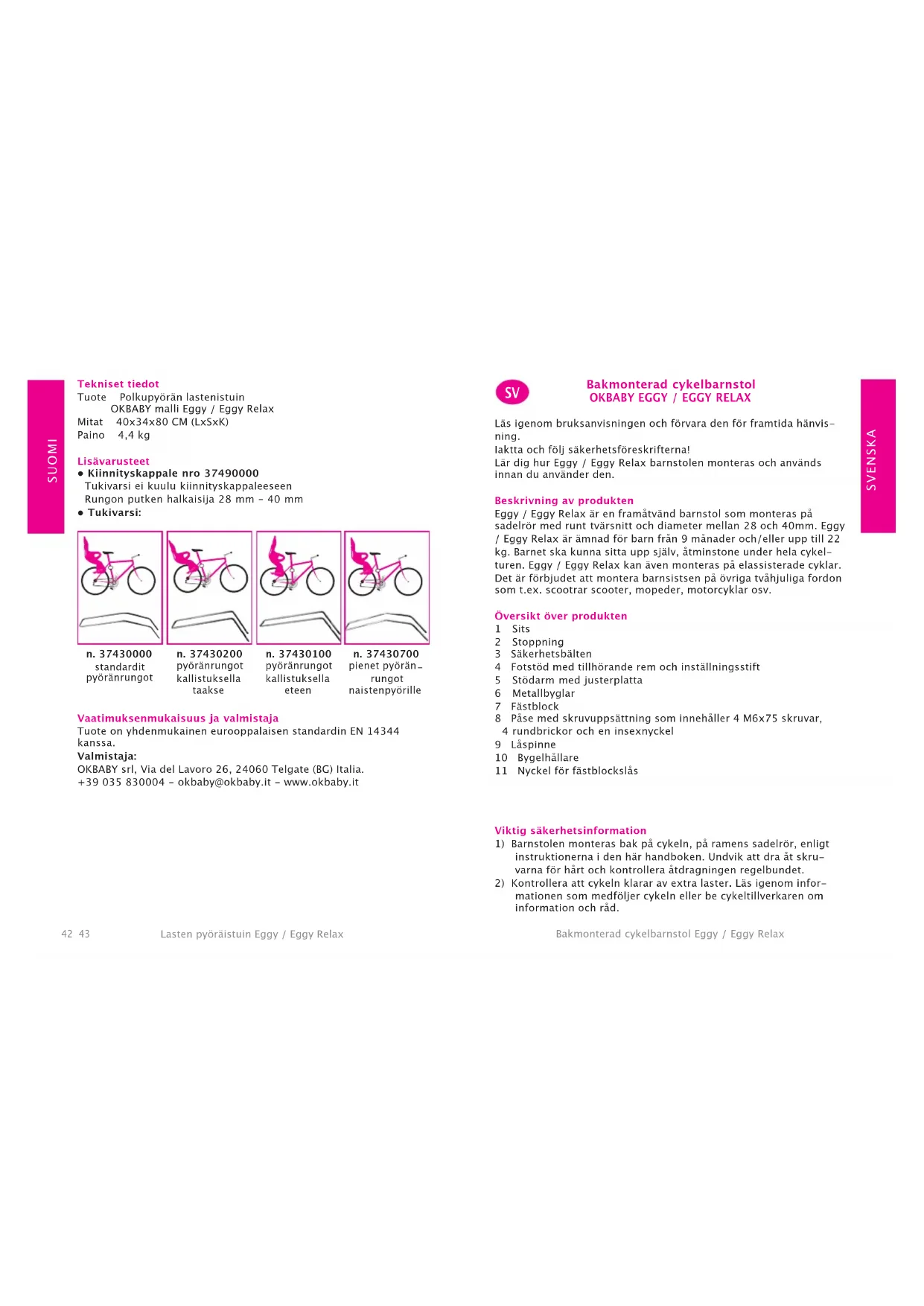

BRUKSANVISNING Eggy 35 OKBABY

Bakmonterad cykelbarnstol

OKBABY EGGY / EGGY RELAX

Lasigenbbruksanvisingen och forvara den for framtida hänvis- ning.

Iaktta och folj sakerhetsforeskrifterna!

Lär dig hur Eggy / Eggy Relax barnstolen monteras och används innan du använder den.

Beskrivning av Produkten

Eggy / Eggy Relax ar en framatvand barnstol som monteras pa sadeleror med runt tvarsnitt och diameter mellan 28 och 40mm . Eggy / Eggy Relax ar amnad for barn fran 9 manader och/eller upp till 22 kg. Barnet sca kunna sitta upp sjalv, atminstone under hela cykelturen. Eggy / Eggy Relax kan aven monteras pa elassisterade cyklar. Det ar forbjudet att montera barnsistsen pa ovriga tvahjuliga fordon som t.ex. scootr scooter, mopeder, motorczykar osv.

1 Sits
2 Stopping
3 Sakerhetsbälten
4 Fotstod med tillhörande rem och installningsstift
5 Stodarm med justerplatta
6 Metallbyglar
7 Fasbtblock
8 Pase med skruvuppsattning som innehaller 4 M6x75 skruvar,
4 rundbrickor och en insexnyckel
9 Laspinne
10 Bygelhallare
11 Nyckel for fastblockslas

1) Barnstolen monteras bak pa cykeln, pa ramens sadelern, enigt instruktionerna i den har handboken. Undvik att dtr at skruvarna for hart och kontrollera atdragningen regelbundet.
2) Kontrolera att cykeln klarar av extra laster. Läsigenom informationen som medfoljer cykeln eller be cykeltillverkaren om information och råd.

3) Placera barnstolen och komponenterna sa att barnet garanteras maximal komfort och sakerhet. När barnet sitter i stolen skaryggstodet lutas latt bakat for att forhindra att barnet kan glida framat.
4) Kontrollera att varje del pa cykeln fungerar riktigt med barnstolen monterad.
5) Ta reda pa eventuella lokala foreskrifter angaende anvandning av barncykelstolar.
6) Kontrollera i borian och sedan regelbundet att barnets vikt och langd inte overstiger barnstolens maximala kapacitet.
7) Kontrollera att barnet aller dess kläder intekommen ikontakt med delar i rorelse pa barnstolen erer cykeln. Se till att barnets hander och fötter inte kan komma ikontakt med hjulet eller fastna i bromsarna.
8) Kontrollera att det inte finns vassa erler spetsiga delar som barnet kan komma i kontakt med (t. ex. upprivna erller slittna bromskablar)
9) Kontrolera att fästremmarna inte sitter lösə och att de inte kommer i kontakt med delar i rörelse pa cykeln, speicielt hjulen, även nar inget barn sitter i barnstolen.
10) Använd alltid sakerhetsbältna. Se till att barnet spänts fast riktigt till barnstolen med bältna.
11) Barnet som sitter i barnstolen ske klas och skyddas riktigt mot kyla, mer an cyklisten. Skydda barnet mot regn.
12) Se till att barnet bär en godkänd cykelhjälm.
13) Kontrollera att barnstolen inte ar for varm (till exempel overhet-tad av solen) innan du satter ner barnet.
14) Ta bort barnstolen nar cykeln Transporteras pa bil. Luftturbulen-ken kan skada barnstolen ell erlossa den fran cykeln och orsaka olyckor.
15) Tack sadelfjadrarna for att forhindra att barnets fingrar kan fastna och/eller klämmas.
16) Kontrollera innan all använding att barnstolen kopplats korrekt i fäbstocket: barnstolen sca inte kunna losses fran fäbstocket nar stödarmen dras uppåt.
17) Barnstolens material (polypropylen) forlorar sina mekaniska egenskaper under barnstolens livslängd om den under langre perioder utsats for klimatiska paverknaringar (sol, regn, is, osv.). Vid en normal använding i olika klimatiska forhällanden, re-kommenderas det att byta ut barnstolen after tre ar.

Anvisningar

1) WARNING: Belasta inte cykelstolen med extra baggage. eventuella bagage sca placeras pa cykelns motsatta sida, dvs fram om cykelstolen installerats bak pa cykeln och tvartom.
2) WARNING: Ändra inte på barnstolen.
3) VARNING: Cyklingen kan kannas annorlunda med ett barn i barnstolen, specielt vad gäller balans, styrning och bromsning.
4) WARNING: Lämna aldrig cykeln parkerad med ett barn utan tillsyn i barnsitsen.
5) WARNING: Använd inte barnstolen om en del saknas aller ar skadad.

Montering och hopsattning av barnstolen

Illustration 1:

Positionera fästblocket (7) pa sadelröret. Montera hällarna (10) pa byglarna (6) och fasp de senare till fästblocket (7) med hjalp av medfoljande 4 skruvar och rundbrickor (8). Lämna skruvarna nagot lose, sa att posityen kan finregleras i afterhand. Om det rakar finnas en kabel dar man sha positenera byglarna (6), kan dessa monteras mellan kabeln och själva sadelröret (Fig. 1A).

Illustration 2:

Lossa stodarmen (5) fran lasringen och dra ut den fran sabet.

Illustration 3:

For in stödarmen (5) i motsvarande säte enligt figuren och tryck justerplattan (5) tills den vidrör sätets justeruttag och inte kan tryckas langre (se även illustration 4).

Illustration 4:

For in laspinnen (9) helt i halet B.

Illustration 5:

Vrid laspinnen medurs i 90^irc och koppla laspinnens sakerhetsake i det fria uttaget (se forstoringen).

FARA: Laspinnen are en vasantig del for barnets sakerhet och ska alltidk koplas in. Kontrolera alltid att den placerats riktigt innan du börjar cykla!

Illustration 6:

For in stodarmens tvä andar (5) i halen pa faspblocket (7).

Illustration 7:

Ställ in barnstolens horisontala och vertikala position enlgit parametrarna som visas i figuren. Tyngdpunktten (se figuren, röd cirkel) fär

inte befinna sig mer an 10 cm bakom hjulets axel. Stall vid behov in barnstolens horisontella position enigt beskrivningen i illustration 8. Nar barnstolen sitter riktigt, dra at skruvarna (8) stegvis och jammt tills faspbloket inte langre kan vridas runt ramen. Optimal vridmoment ar 8 Nm.

Illustration 8:

Korrigering av den horisontella positionen.

Fas 1: Tryck de tvá halvorna pá láspinnens grepp mot varandra sá att sakerhetshaken frigörs.

Fas 2: Vrid laspinnen 90^irc nedat.

Fas 3: Flytta barnstolen horisontalt till onskad position.

Fas 4: Fäst stödarmen enligt illustrationen 5.

Illustration 9:

Fasting v fostoden: Placera fostodet med markeringen "SX" (vander) i det hoga laget for barnstolens vanstra ben. For in installingsstiftet med markeringen "SX" utifr anch in pa barnstolen. Uprepa beskriva atgarden for hoger fostod och motsvarande installingsstift som markerals med "DX" (hoger).

Anvanda barnstolen

Illustration 10:

Endast Eggy Relax: Luta barnstolen. For att stalla in barnstolens lutting, dra frigöringsspaken (E) uppat. Häll spaken lyft och ställ in barnstolens öngskade lutting med den andra handen. Slappärefter frigöringsspaken (E).

Illustration 11-12:

Reglering av fotstodets hójd. Vrid inställningsstiftet uppát och flytta fotstodet till onskad position. Efter att onskad position stälts in, blockera fotstodet genak att vrida inställningsstiftet nedat.

Illustration 13:

Spanna fast sakerhetsbaltet Reglera hójden och langden pa sakerhetsbaltena enligt barnets langd. Stalla in baltets hójd: dra ut baltena for att reglera dem pa hójden genom att fora in spannet bakom ryggstodet genom oppinngen. Valj de ovre aller undre oppingarna for att fasta baltena beroende pa barnets langd. Stalla in baltets langd: stall in baltenas langd genom att dra spannet. Baltena skafastas riktigt med inte for hart mot barnet. Spanna fast baltet: anslut baltets las. Kontroltera at latent klickar fast pa plats genom att dra i baltet after att du hört klickludet.

Illustration 14:

For att lasa upp,tryck samtidigt pa de tva knapparna (fram och bak)

pà laset. Laset frigörs.

Illustration 15:

Spanna fast och frigöra fotterna: for att spanna fast barnets fötter, fast remmen utvändigt på fotstödet i motsvarande hake på själva fotstödet.

Kontrollera alltid att barnets fotter spants fast till fotstoden. Remmen tillater flertaliga regleringar.

Illustration 16:

Ta bort barnstolen: Tryck pa frigoringsknappen pa faspblocket (7) och ta bort barnstolen. For att fasta barnstolenigen, for in stodarmen (5) i de tva halen pa faspblocket (7) tills sparrhandtaget klickar pa plats (fig.6).

OBSI: Fästblocket (7) har forsetts med att stöldskydd som aktiveras via medfoljande nycklar (11, Fig.17): satt nyckeln (11) i avsedda hal i fästblocket (7) och vrid moturs for att lasa frigöringsknappen och hindra cykelstolens nedmontering. Vrid nyckeln (11) medurs for att aterstalla frigöringsknappens Funktion.

Underhãll

1) Gör rent barnstolen, stoppningen och bältna med ljummet vatten och ett neutral tvattmedel. Använd inte losningsmedel ell slipande ell fratande rengöringsmedel. Lat stoppningen lufttorka. Stryks ej.
2) Reparationen av barnstolen och byte av skadade komponenter.
ska endast utforas av auktoriserad personal

Tekniska speciifikationer

Produkt

Cykelbarnstol

OKBABY mod. Eggy / Eggy Relax Dimensioner 40x34x80 CM (LxDxH) Vikt 4,4Kg

Tillbehör

Fasta block nr. 37490000
Fästbloket ár inte monterat pa stödarmen.
Diameter pa roret fran 28 till 40mm
Stodarm:

nr.37430000
standard cykelramar

nr.37430200
cykelaram med
bakre lutninq

nr.37430100
cykelaram mec framre lutting

nr.37430700
smä cykelramar
for damcyklar

Overensstammelse och tillverkare

Produkt som overensättem med europeiska standarden SS-EN 14344.

Tillverkare:
