INSTRUKCJA OBSŁUGI Eggy 35 OKBABY

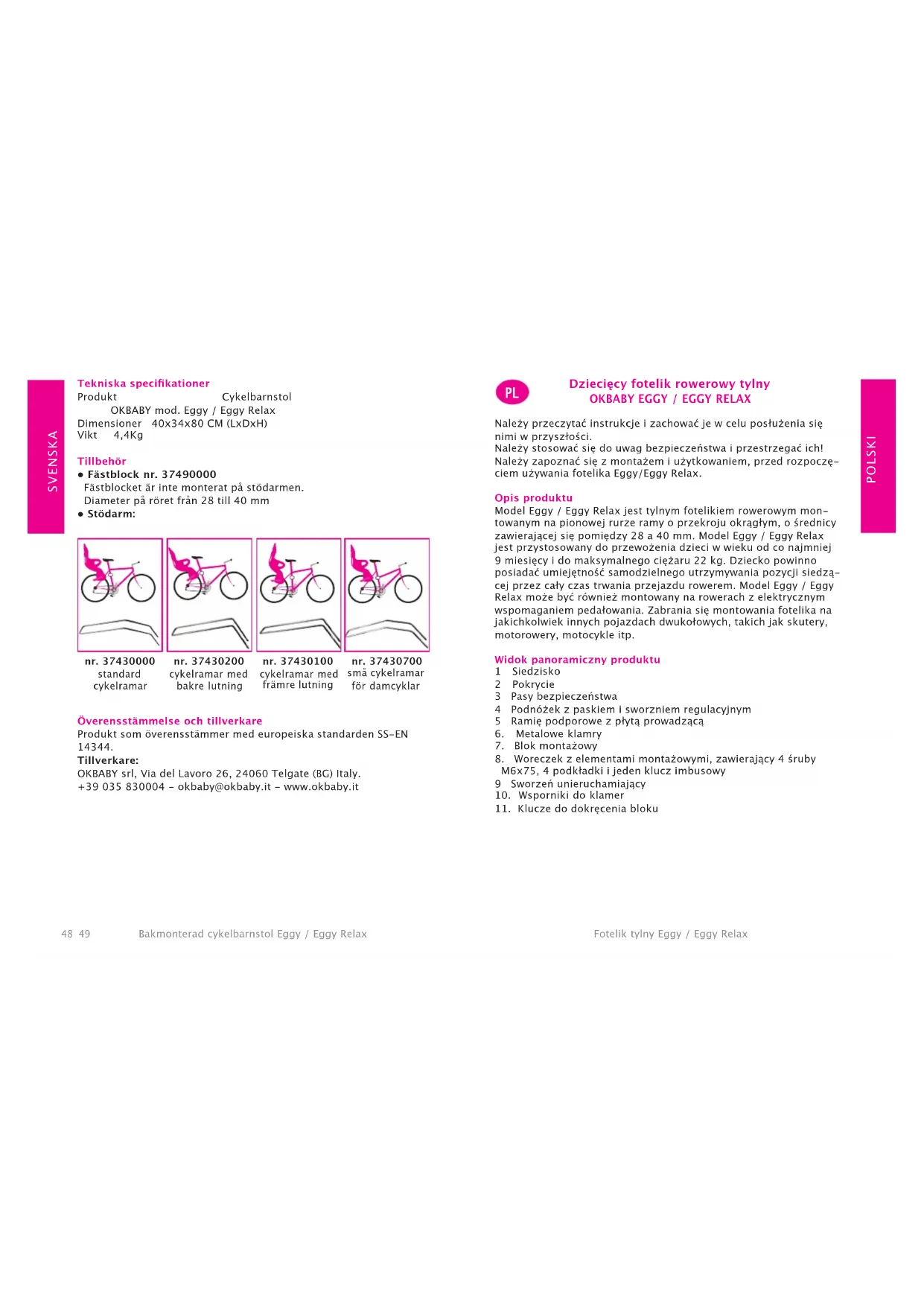

Należy przeczytać instrukcje i zachować je w celu posłużenia się nimi w przyszłości. Należy stosować się do uwag bezpieczeństwa i przestrzegać ich! Należy zapoznać się z montażem i użytkowaniem, przed rozpoczę- ciem używania fotelika Eggy/Eggy Relax. Opis produktu Model Eggy / Eggy Relax jest tylnym fotelikiem rowerowym mon- towanym na pionowej rurze ramy o przekroju okrągłym, o średnicy zawierającej się pomiędzy 28 a 40 mm. Model Eggy / Eggy Relax jest przystosowany do przewożenia dzieci w wieku od co najmniej 9 miesięcy i do maksymalnego ciężaru 22 kg. Dziecko powinno posiadać umiejętność samodzielnego utrzymywania pozycji siedzą- cej przez cały czas trwania przejazdu rowerem. Model Eggy / Eggy Relax może być również montowany na rowerach z elektrycznym wspomaganiem pedałowania. Zabrania się montowania fotelika na jakichkolwiek innych pojazdach dwukołowych, takich jak skutery, motorowery, motocykle itp. Widok panoramiczny produktu 1 Siedzisko 2 Pokrycie 3 Pasy bezpieczeństwa 4 Podnóżek z paskiem i sworzniem regulacyjnym 5 Ramię podporowe z płytą prowadzącą

8. Woreczek z elementami montażowymi, zawierający 4 śruby

M6x75, 4 podkładki i jeden klucz imbusowy 9 Sworzeń unieruchamiający

10. Wsporniki do klamer

11. Klucze do dokręcenia bloku

PL50 51 Fotelik tylny Eggy / Eggy RelaxFotelik tylny Eggy / Eggy Relax POLSKI POLSKI Ważne informacje dotyczące bezpieczeństwa

1) Fotelik należy zamontować za kierowcą roweru, na pionowej ru-

rze ramy, tak jak to pokazano w zaleceniach zawartych w niniej- szej instrukcji obsługi. Należy unikać nadmiernego przykręcania śrub i przeprowadzać okresową kontrolę dokręcenia.

2) Sprawdzić czy rower jest przystosowany do przymocowania

dodatkowych ciężarów. Zaleca się sprawdzić informacje dostarczone wraz z rowerem lub zasięgnąć informacji i porady u producenta roweru.

3) Umieścić fotelik i jego elementy składowe tak, by zapewnić

dziecku maksymalny komfort i bezpieczeństwo. Kiedy dziecko jest w foteliku, oparcie powinno być lekko pochylone do tyłu, co zabezpieczy przed ześlizgnięciem się dziecka do przodu.

4) Sprawdzić po zamontowaniu fotelika, czy każda część roweru

5) Sprawdzić, czy w danym kraju są stosowne przepisy regulujące

użytkowanie fotelików rowerowych do przewożenia dzieci.

6) Sprawdzić na początku, a później o czasu do czasu, czy ciężar i

wzrost dziecka nie przekraczają maksymalnych wartości dozwo- lonych dla fotelika.

7) Sprawdzić, czy dziecko lub część jego odzieży nie mają stycz-

ności z elementami fotelika lub roweru będącymi w ruchu. Unikać sytuacji, w których dłonie lub stopy dziecka mogłyby mieć styczność z kołem lub mogłyby zostać wciągnięte przez hamulce.

8) Sprawdzić, czy nie występują elementy tnące, które mogłyby

mieć styczność z dzieckiem.

9) Sprawdzić, czy pasy bezpieczeństwa nie są poluzowane i czy

nie mają styczności z częściami roweru będącymi w ruchu, a w szczególności z kołami, również wtedy, gdy w foteliku nie jest przewożone dziecko.

10) Zawsze należy używać pasów bezpieczeństwa. Upewnić się,

czy dziecko zostało prawidłowo przypięte przy pomocy pasów bezpieczeństwa do fotelika.

11) Dziecko w foteliku należy ubrać cieplej i lepiej zabezpieczyć

przed chłodem niż w przypadku kierowcy roweru. Należy chro- nić dziecko przed deszczem.

12) Zaleca się nakładanie dziecku kasku ochronnego z homologacją.

13) Przed posadzeniem dziecka w foteliku, należy sprawdzić, czy

nie jest on zbyt gorący (na przykład rozgrzany przez słońce).

14) Zdjąć fotelik, kiedy rower jest przewożony samochodem. Tur-

bulencje powietrza mogłyby uszkodzić fotelik lub odłączyć go od roweru, powodując wypadki.

15) Zakryć śruby w siodełku w taki sposób, aby nie dopuścić do

pochwycenia lub zgniecenia palców dziecka.

16) Przed każdym użytkowaniem należy sprawdzić, czy fotelik zo-

stał prawidłowo osadzony w bloku montażowym: po pociągnię- ciu do góry ramienia podporowego fotelik nie może odłączyć się od bloku montażowego.

17) Materiał pokrywający fotelik (polipropylen) traci niektóre ze

swoich właściwości mechanicznych wraz z procesem starzenia się wyrobu, jeżeli przez długi okres czasu jest wystawiony na działanie czynników atmosferycznych (słońce, deszcz, mróz, itp.). W przypadku normalnego użytkowania i wystawienia na oddziaływanie środowiska zaleca się wymianę fotelika po trzech latach. Ostrzeżenia

1) UWAgA: Nie umieszczać dodatkowych bagaży na foteliku.

Ewentualne dodatkowe bagaże mogą zostać umieszczone po przeciwległej w stosunku do fotelika stronie roweru. Np.: w przypadku użycia fotelika tylnego, należy korzystać z bagażnika przedniego i odwrotnie.

2) UWAgA: Nie dokonywać przeróbek fotelika.

3) UWAgA: Prowadzenie roweru z dzieckiem w foteliku ma inny

charakter, w szczególności, jeśli chodzi o utrzymanie równowa- gi, skręcanie i hamowanie.

4) UWAgA: Nigdy nie należy parkować roweru z dzieckiem

pozostawionym bez opieki w foteliku.

5) UWAgA: Nie użytkować fotelika, jeśli brakuje jakiegokolwiek

elementu lub gdy jakikolwiek element jest zniszczony. Montaż i składanie fotelika Ilustracja 1: Umieścić blok montażowy (7) na pionowej rurze roweru. Zamonto- wać wsporniki (10) na metalowych klamrach (6). Skręcić z blokiem (7) za pomocą czterech śrub z podkładkami (8). Nie dokręcać do końca, aby można było później wyregulować położenie. Jeżeli w stree, w której zostały umieszczone metalowe klamry (6) przechodzi kabel, klamry (6) mogą zostać umieszczone pomiędzy kablem a pionową rurą (Rys. 1A). Ilustracja 2: Uwolnić ramię podstawy (5) z obrączki blokującej i wyjąć go z gniazda. Ilustracja 3: Włożyć ramię podstawy (5) do specjalnego gniazda, tak jak pokaza- no na rysunku, i popchnąć płytę prowadzącą (5) tak, aby dosunęła się do gniazda prowadzącego i nie można jej było popchnąć dalej (zob. też ilustrację 4). Ilustracja 4:52 53 Fotelik tylny Eggy / Eggy RelaxFotelik tylny Eggy / Eggy Relax POLSKI POLSKI Włożyć całkowicie sworzeń unieruchamiający (9) do otworu B. Ilustracja 5: Obrócić w prawo o 90° sworzeń unieruchamiający i zaczepić wypustkę zabezpieczającą sworznia w wolnym miejscu (zobacz powiększony rysunek szczegółowy). OSTROŻNIE: Sworzeń unieruchamiający to ważny element bezpie- czeństwa i należy go zawsze zaczepić. Przed każdą jazdą należy sprawdzić, czy jest on prawidłowo ustawiony! Ilustracja 6: Obie końcówki ramienia podstawy (5) włożyć do dwóch otworów bloku montażowego (7). Ilustracja 7: Wyregulować ustawienie fotelika w poziomie i w pionie, zgodnie z wymiarami podanymi na rysunku. Środek ciężkości (zob. rys., czerwony okrąg) nie powinien znajdować się dalej niż 10 cm za osią koła. W razie potrzeby skorygować ustawienie fotelika w poziomie w sposób przedstawiony na ilustracji 8. Po ustawieniu fotelika w pra- widłowej pozycji, dokręcić stopniowo i jednolicie śruby (8), tak aby blok montażowy nie obracał się wokół ramy. Optymalny moment dokręcenia wynosi 8 Nm Ilustracja 8: Korygowanie ustawienia w poziomie. Krok 1: Nacisnąć i zbliżyć do siebie obie połowy uchwytu sworznia unieruchamiającego, tak aby zwolnić wypustkę bezpie- czeństwa. Krok 2: Obrócić sworzeń unieruchamiający o 90° w dół. Krok 3: Przesunąć fotelik w poziomie aż do uzyskania wymaganej pozycji. Krok 4: Zamocować ramię podstawy w sposób przedstawiony na ilustracji 5. Ilustracja 9: Przymocowanie podnóżka: Ustawić podnóżek tak, aby oznakowanie „SX” znajdowało się w najwyższym punkcie lewej nogi fotelika. Wło- żyć sworzeń regulacyjny z oznakowaniem „SX” od strony zewnętrz- nej fotelika w kierunku do wewnątrz. Powtórzyć te same, opisane czynności dla prawego podnóżka i dla sworznia regulacyjnego z oznakowaniem „DX”. Użytkowanie fotelika Ilustracja 10: Tylko dla Eggy Relax: Regulacja nachylenia fotelika. Aby wyregulować nachylenie fotelika, pociągnąć do góry uchwyt odblokowujący (E). Trzy

mając uchwyt odblokowujący w pozycji podniesionej, ustawić drugą ręką nachylenie fotelika w żądanej pozycji. Następnie zwolnić uchwyt odblokowujący (E). Ilustracje 11-12: Regulacja wysokości podnóżka. Obrócić do góry sworzeń regulacyjny i przesunąć podnóżek na wymaganą pozycję. Po znalezieniu pożądanej pozycji zablokować podnóżek, obracając sworzeń regulacyjny w dół. Ilustracja 13: Zapiąć pas przytrzymujący dziecko: wyregulować wysokość i długość pasów, w zależności od rozmiarów dziecka. Regulacja wysokości pasa: wyjąć pasy regulowane na wysokość. Za każdym razem należy wkładać przez otwór klamrę znajdującą się za oparciem. W zależności od wzro

stu dziecka pasy mocować z wykorzystaniem wyższych lub niższych otworów. Regulacja długości pasa: długość pasa reguluje się przesu

wając klamry. Pasy powinny być dobrze zamocowane, nie należy jednak zbyt mocno ściskać dziecka. Zapinanie pasów: połączyć zapięcie pasa. Sprawdzić, czy zapięcie pasa prawidłowo zatrzasnęło się w odpowiedniej pozycji. W tym celu pocią

gnąć pas po zatrzaśnięciu zapięcia. Ilustracja 14: W celu odpięcia pasa należy nacisnąć jednocześnie oba przyciski (przedni i tylni) znajdujące się na klamrze. Następuje odblokowanie klamry. Ilustracja 15: Zablokowanie i odblokowanie stóp dziecka: w celu zablokowanie stóp dziecka należy zamocować pasek znajdujący się po zewnętrznej stro

nie nóżki do specjalnego, znajdującego się na niej zaczepu. Należy się upewnić, czy stopy dziecka są dobrze przymocowane do podnóżka. Pasek dołączony do wyposażenia umożliwia szeroki zakres regulacji. Ilustracja 16: Zdejmowanie fotelika: Nacisnąć przycisk odblokowania bloku monta

żowego (7) i zdjąć fotelik. Aby ponownie założyć fotelik, włożyć ramię podstawy (5) w dwa otwory bloku montażowego (7), tak aby zatrzasnąć przycisk odblokowywania (rys. 6). UWAgA: blok montażowy (7) wyposażony jest w system zabezpiecza

jący przed kradzieżą, uruchamiany dołączonymi kluczami (11) (rys. 17). Wsunąć klucz (11) w blok montażowy (7) i obrócić w lewo, aby zablokować przycisk odblokowujący i zapobiec zdemontowaniu fote

lika. Obrócić klucz (11) w prawo, aby przywrócić działania przycisku odblokowującego. Konserwacja

1) Oczyścić fotelik, pokrycie i pasy przy użyciu ciepłej wody z

neutralnym detergentem. Nie używać rozpuszczalników lub środków o działaniu korozyjnym i środków ściernych. Pozosta-54 55 Eggy / Eggy Relax hátra szerelhető ülésFotelik tylny Eggy / Eggy Relax MAGYAR POLSKI wić pokrycie do wyschnięcia na powietrzu. Nie prasować.

2) Naprawa fotelika lub wymiana uszkodzonych elementów

składowych może być wykonana wyłącznie przez upoważniony personel. Dane techniczne Produkt Dziecięcy fotelik rowerowy OKBABY model Eggy / Eggy Relax Wymiary 40x34x80 CM (Dł.xGł.xWys.) Ciężar 4,4 kg Akcesoria opcjonalne

• Blok montażowy nr 37490000 Ramię podstawy nie jest wyposażone w blok montażowy. Średnica rury podsiodłowej od 28 do 40 mm

• Ramię podstawy: Zgodność z normami i producent Produkt zgodny z Normą Europejską EN14344. Producent: OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italy. [phone] - [e-mail] - www.okbaby.it nr 37430200 ramy rowerów z pochyleniem do tyłu nr 37430100 ramy rowerów z pochyleniem do przodu nr 37430700 ramy małych rowerów damskich nr 37430000 ramy rowerów standardowych Hátra szerelhető kerékpár gyermekülés
