Type de produit	Siège vélo enfant arrière
Marque	OKBABY
Modèle	Eggy 35 (également Eggy Relax)
Dimensions (LxPxH)	40 x 34 x 80 cm
Poids	4,4 kg
Âge minimum de l'enfant	9 mois (doit tenir assis seul)
Poids maximum de l'enfant	22 kg
Diamètre du tube de selle compatible	28 à 40 mm (section ronde)
Fixation	Sur tube de selle, bloc de fixation avec étriers métalliques et vis
Couple de serrage	8 Nm
Ceintures de sécurité	Oui, réglables en hauteur et longueur, boucle à déverrouillage simultané (deux poussoirs)
Appui-pieds	Oui, avec bride de maintien pour les pieds, réglables en hauteur
Inclinaison du dossier (Eggy Relax)	Réglable via bouton de déblocage
Matière du siège	Polypropylène
Rembourrage	Oui, amovible, lavable à l'eau tiède et produit neutre
Système antivol	Oui, par clé sur le bloc de fixation
Norme de conformité	EN 14344
Utilisation sur vélo électrique	Autorisée (vérifier compatibilité)
Durée de vie recommandée	3 ans (dans conditions normales)
Accessoires optionnels	Bras de soutien (différents types selon cadre), bloc de fixation
Entretien	Nettoyage à l'eau tiède et détergent neutre, pas de solvants ; séchage à l'air

FOIRE AUX QUESTIONS - Eggy 35 OKBABY

À partir de quel âge et poids un enfant peut-il utiliser le siège Eggy 35 ?

L'enfant doit avoir au moins 9 mois et être capable de rester assis seul. Le poids maximum autorisé est de 22 kg.

Sur quel type de vélo peut-on monter le siège Eggy 35 ?

Le siège se monte sur le tube de selle des vélos ayant une section ronde de 28 à 40 mm de diamètre. Il est compatible avec les vélos à assistance électrique, mais interdit sur scooters, cyclomoteurs ou motocycles.

Comment fixer le bloc de fixation sur le cadre du vélo ?

Placez le bloc de fixation (7) sur le tube de selle, appliquez les supports (10) sur les étriers métalliques (6) et vissez avec les 4 vis et rondelles (8). Ne serrez pas complètement avant réglage. Le couple de serrage final doit être de 8 Nm.

Comment régler l'inclinaison du dossier (modèle Eggy Relax) ?

Tirez le bouton de déblocage (E) vers le haut, inclinez le dossier à la position désirée, puis relâchez le bouton pour verrouiller.

Comment attacher correctement l'enfant dans le siège ?

Réglez la hauteur des ceintures en les passant par les ouvertures supérieures ou inférieures du dossier selon la taille de l'enfant. Ajustez la longueur avec les boucles coulissantes. Bouclez la fermeture en vérifiant le déclic. La ceinture doit être solide mais pas trop serrée.

Comment fixer les pieds de l'enfant sur les appui-pieds ?

Placez les pieds sur les repose-pieds, puis fixez la bride sur le côté extérieur du repose-pied dans le crochet prévu. Serrez suffisamment pour maintenir les pieds sans gêner.

Comment enlever et remettre le siège sur le bloc de fixation ?

Pour enlever : pressez le bouton de décrochage du bloc de fixation et extrayez le siège. Pour remettre : insérez le bras de soutien dans les deux trous du bloc jusqu'au déclenchement du levier de retenue.

Comment nettoyer et entretenir le siège Eggy 35 ?

Nettoyez le siège, le rembourrage et les ceintures avec de l'eau tiède et un détergent neutre. N'utilisez pas de solvants ou de produits corrosifs. Laissez sécher le rembourrage à l'air. Ne repassez pas.

Quelles sont les précautions de sécurité essentielles ?

Toujours attacher les ceintures de sécurité, vérifier que l'enfant ne touche pas les parties mobiles du vélo, porter un casque, protéger du froid et de la pluie, et contrôler régulièrement le serrage du bloc de fixation.

Où trouver des pièces de rechange comme le bras de soutien ?

Les accessoires optionnels incluent différents bras de soutien adaptés aux types de cadre (standard, inclinaison postérieure, antérieure, petit cadre femme) et le bloc de fixation. Les références sont : 37430000 (bloc de fixation) et 37430000 à 37430700 pour les bras.

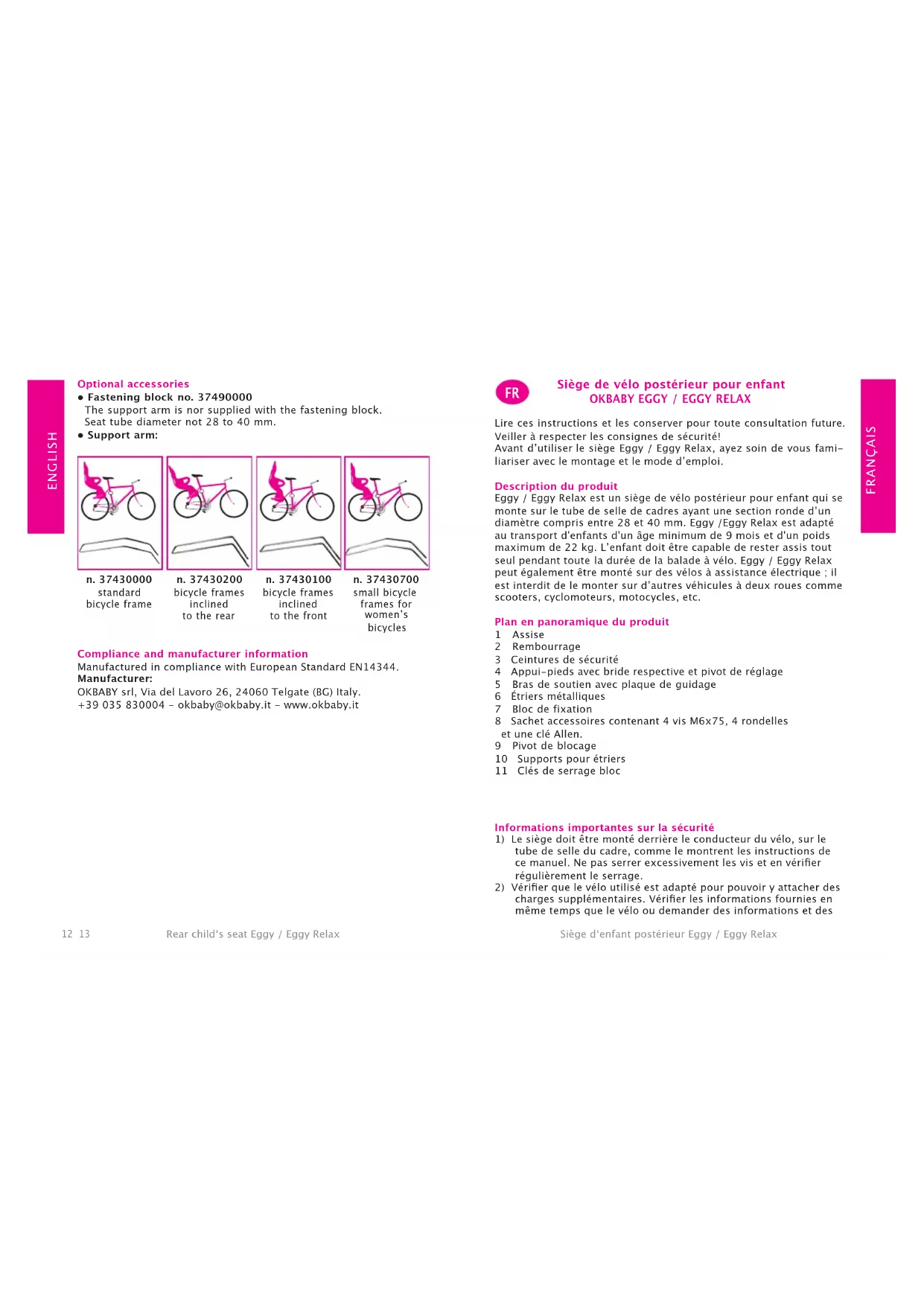

MODE D'EMPLOI Eggy 35 OKBABY

Siège de velo postérieur pour infant OKBABY EGGY / EGGY RELAX

Lire ces instructions et les conserver pour toute consultation future. Veiller à respecter les consignes de sécurité! Avant d'utiliser le siege Eggy / Eggy Relax, ayez soin de vous familierisser avec le montage et le mode d'emploi.

Description du produit

Eggy / Eggy Relax est un siège de velo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d'un diamètre compris entre 28 et 40mm . Eggy / Eggy Relax est adapté au transport d'enfants d'un âge minimum de 9 mois et d'un poids maximum de 22kg . L'enfant doit être capable de rester assis tout seul pendant toute la durée de la balade à velo. Eggy / Eggy Relax peut également être monté sur des velos à assistance électrique; il est interdit de le monter sur d'autres vehicules à deux roues comme scooters, cyclomoteurs, motocycles, etc.

Plan en panoramaique du produit

1Assise
2 Rembourse
3 Ceintures de sécurité
4 Appui-pieds avec bride respective et pivot de réglage
5 Bras de soutien avec plaque de guidage
6 Etriers metalliques
7 Bloc de fixation
8 Sachet accessoires contenant 4 vis M6x75, 4 rondelles et une clé Allen.
9 Pivot de blocage
10 Supports pour étriers
11 Clés de serrage bloc

Informations importantes sur la sécurité

1) Le siège doit être monté derrière le conducteur du vello, sur le tube de celle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérifier régulièrement le serrage.
2) Vérifier que le vélo utilisé est ajusté pour pouvoir y attacher des charges supplémentaires. Vérifier les informations fournies en même temps que le vélo ou demander des informations et des

conseils au fabricant de ce dernier.

3) Installer le siege et ses pieces de façon à donner à l'enfant un comport et une sécurité maximum. Lorsque l'enfant est installé sur le siege, le dossier doit être légersement incliné vers l'arrière afin d'empêcher que l'enfant ne glisse vers l'avant.
4) Une fois le siege monté, vérifier que chaque partie du velo fonctionne correctement.
5) Vérifier la présence de lois évientuelles en vigueur dans votre pays régissant l'utilisation de sièges de vélo pour le transport d'enfants.
6) Vérifier au début, puis régulièrement, que le poids et la taillie de l'enfant ne dépassent pas le maximum autorisé pour le siège.
7) Vérifier que l'enfant ou ses vêtements n'entrent pas en contact avec les pieces en mouvement du siège ou du velo. S'assurer que les mains et les pieds de l'enfant n'entrent pas en contact avec la roue ou ne se coince pas dans les freins.
8) Verifier l'absence de pieces coupantes pouvant entraire en contact avec l'enfant (par exemple, cables efflochés ou détiérés, etc.).
9) Vérifier que les ceintures de sécurité ne sont pas laches et qu'elles n'entrent pas en contact avec les parties en mouvement du velo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d'attacher les ceintures de sécurité. S'assurer que l'enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L'enfant installé sur le siège doit être habillé et protégé du froid encore plus que le conducteur du velo. Protégé l'enfant de la pluie.
12) Il est préférible de faire porter à l'enfant place sur le siège de velo un casque de protection homologué.
13) Verifier que le siège n'est pas trop choaud (par exemple surchaufé par le soleil) avant d'voir installer l'enfant.
14) Retirer le siège lorsque le vélo est transporte en voiture. Les turbulences pouraient abimer le siège ou détacher le siège du vélo, provoquant des accidents.
15) Couvr les ressorts qui se trouvent eventuellement sous la selle pour éviter que l'enfant ne s'y coince et/ou ne s'y écrase les doigns.
16) Vérifier à chaque utilisation que le siège est correctement enclenché dans le bloc de fixation : en tirant le bras de soutien vers le haut, le siège ne doit pas se détacher du bloc de fixation.
17) Le matériel du siècle (polypropylène) perd certaines de ses propriétés mécaniques avec le processus de vieillissement s'il est exposé pendant longtemps aux influences de l'environnement (soleil, pluie, gel, etc.). Dans le cas d'utilisation et d'exposition

aux influences de l'environnement normales, nous vous conseillons de replacer le siècle après trois ans.

Avertissements

1) ATTENTION: ne pas installer d'autres bagages sur le siège. Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du velo par rapport au siège. Ex.: en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION: ne pas apporter de modifications au siège.
3) ATTENTION: la conduite du velo peut s'averder différente lorsqu'un enfant est installe dans le siege, en particulier pour ce qui est de I'equilibre, du braquage et du freinage.
4) ATTENTION: ne jamais garer son vélo en laissant l'enfant sans surveillance dans le siècle.
5) ATTENTION: ne pas utiliser le siège si une piece quelconque manque ou est casset.

Montage et assemblage du siège

Illustration 1

Positionner le bloc de fixation (7) sur le tube du cadre du velo.
Appliquer les supports (10) sur les étriers métalliques (6) et visser avec le bloc (7) à l'aide des 4 vis et des rondelles (8). Ne pas serrer à fond de telle sorte que la position puisse être ensuite réglée.
Dans le cas où un cable passerait à hauteur de la zone où sont places les étriers métalliques (6), ces étriers (6) peuvent être places entre le cable et le tube du cadre (Fig. 1A).

Illustration 2 :

Dégager le bras de soutien (5) de l'anneau d'arrêt et l'extraire de son siège.

Illustration 3 :

Introduire le bras de soutien (5) dans le siècle prévu à cet effet (voir illustration) et pousser la plaque de guidage (5) jusqu'à ce qu'elle batte contre le logement de guidage et qu'elle ne puisse pas être poussée plus loin (voir aussi illustration 4).

Illustration 4

Introduire complètement le pivot de blocage (9) dans le trou 8. Illustration 5 :

Faire tourner le pivot de blocage de 90^ dans le sens des aiguilles d'une montre et engrener l'ergot de sécurité du pivot de blocage dans l'espace libre (voir illustration agrandie ci-contre).

DANGER: Le pivot de blocage est une partie importante pour la sécurité, il faut l'enclenorcher dans tous les cas. Avant de partir, il faut chaque fois contrôler que la ceinture est correctement positionnée!

Illustration 6 :

Introduire les deux extrémités du bras de soutien (5) dans les deux trous dl bloc de fixation (7).

Illustration 7 :

Régler la position horizontale et verticale du siège, conformément aux paramétres indiqués sur la figure. Le centre de gravité (voir fig., cercle rouge) ne doit pas se couver à plus de 10 cm derrière l'axe de la roue. Si nécessaire, corriger l'orientation horizontale du siège comme décrit dans l'illustration 8. Quand le siège est positionné correctement, serrer les vis (8) de manière graduelle et uniforme jusqu'à ce que le bloc de fixation ne tourne plus autour du cadre. Le couple de serrage optimal est de 8 Nm.

Illustration 8:

correction de la position horizontale.

Phase 1: presser les deux moitiés de la poignée du pivot de blocage l'une contre l'autre de sorte que l'ergot de sécurité se dégage.

Phase 2: faire tournier le pivot de blocage de 90^ vers le bas.

Phase 3: déplacer le siège en sens horizontal jusqu'à ce qu'on obtienne la position désirée.

Phase 4: fixer le bras de soutien comme montré dans l'illustration 5. Illustration 9:

Fixation des appui-pieds : Placer l'appui-pieds marqué du signe « SX » dans la position la plus haute de la jambe gauche du siege. Introduire le pivot de réglage marqué du signe « SX » du côte extérieur du siege vers l'intérieur. Répéter les opérations décrites pour l'appui-pieds droit et le pivot de réglage correspondant, marqués du signe « DX »

Emploi du siège

Illustration 10:

Exclusivement pour Eggy Relax: Incliner le siège. Pour régler l'inclinaison du siège, tirer le bouton de déblocage (E) vers le haut. Tout en maintainant le bouton de déblocage dans la position soulevée, avec l'autre mainmettre l'inclinaison du siège dans la position désirée. Puis relâcher le bouton de déblocage (E).

Réglage des appui-pieds. Tournier le pivot de réglage vers le haut et déplacer les appui-pieds dans la position souhaitée. Àpres avoir trouve la position souhaitée, bloquer les appui-pieds en tournant le pivot de réglage vers le bas.

Illustration 13

Boucler la ceinture pour l'enfant: Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l'enfant. Régler la hauteur de la ceinture: extraire les ceintures pour régler leur hauteur, en insérant petit à petit la boucle derrière le dossier, à travers l'ou-

verture. Choisir les ouvertures supérieures ou inférieures pour fixer les ceintures en fonction de la taille de l'enfant. Regler la longueur de la ceinture : modifier la longueur des ceintures en faisant glisser les bouches. Les ceintures doivent etre fixees solidement mais sans que I'enfant soit trop sere.

Boucler les ceintures : Attacher la fermetre de la ceinture. Contrôler que la fermetre de la ceinture s'est déclenchée correctement dans sa position, en tirant la ceinture après le déclic.

Illustration 14:

Pour déboucler les ceintures, presser simultanément les deux poussoirs (avant et arrêté) qui se trouvent dans la fermeture. La fermeture se débloque.

Illustration 15:

Blocage and déblocage des pieds de l'enfant : pour bloquer les pieds de l'enfant, fixer la bride sur le côte extérieur du repose-pied dans le crochet prévu à cet effet sur le repose-pied en question.

Vérifiez toujours que les pieds de votre enfant sont bien fixés aux appui-pieds. La bride fournie permet un réglage très ample.

Illustration 16:

Enlever le siege: Presser le pouvoir de décrochage du bloc de fixation (7), et extraire le siege. Pour accrocher à nouveau le siege, insérer le bras de soutien (5) dans les deux trouss du bloc de fixation (7) jusqu'à ce que le levier de retenue se déclenché (fig. 6).

NOTE: le bloc de fixation (7) est dote d'un système antivol qui est actionné par une des clés (11) fournies à cet effet (Fig. 17): introduire la clé (11) dans le bloc de fixation (7) et la tourner dans le sens contraire des aiguilles d'une montre pour bloquer le bouton de décrochage et empêcher l'extraction du siège. Tourner la clé (11) dans le sens des aiguilles d'une montre pour rétabrir le fonctionnement du bouton de décrochage.

Entretien

1) Nettoyer le siege, le rembourse et les ceintures avec de I'eau tiéde et un produit nettoyant neutré. Ne pas utiliser de solvants ni de détesifs corrosifs et abrasifs. Laisser sécher le rembourse à l'air. Ne pas repasser.
2) Seul un personnel autorisé pourra se charger de la réparation du siècle néveo et du remplacement des pieces endommagées.

Données techniques

Produit Siège de velo pour enfant

OKBABY mod. Eggy / Eggy Relax

Dimensions 40x34x80 CM (LxPxH)

Poids 4,4 kg

Accessoires en option

• Bloc de fixation n° 37490000
  Lebras de soutien n'est pas fourni avec le bloc de fixation.
  Diametre du tube de 28 à 40 mm
• Bras de soutien:

n.37430000
cadres de vello standard

n.37430200
cadres de vélo avec inclinaison postérieure

n.37430100
cadres de velo avec inclinaison antérieure

n.37430700
cadres de velo
petits pour les
velos de femme

Conformité et producteur

Produit conformément à la Réglementation Européenne EN14344.

Producteur :
