Typ produktu	Fotelik rowerowy dla dziecka
Marka	OKBABY
Model	Eggy 50
Kategoria	Fotelik tylny
Minimalny wiek	9 miesięcy
Maksymalna waga dziecka	22 kg
Średnica rury podsiodłowej	28 do 40 mm
Rodzaj mocowania	Na rurę podsiodłową, system mocowania z blokadą
Oparcie	Stałe (niepochylane)
Pasy bezpieczeństwa	Tak, regulowane na wysokość i długość
Podnóżki	Tak, z paskami zabezpieczającymi i regulacją wysokości
Główny materiał	Polipropylen
Dołączone akcesoria	4 śruby M6x75, 4 podkładki, klucz imbusowy, klucz blokujący
Zintegrowane zabezpieczenie antykradzieżowe	Tak, z kluczem blokującym
Konserwacja i czyszczenie	Ciepła woda i neutralny środek, bez rozpuszczalników ani środków ściernych
Naprawy	Tylko przez autoryzowany personel
Zalecany okres użytkowania	3 lata w normalnych warunkach
Użycie na rowerze elektrycznym	Dozwolone
Zakaz	Nie montować na skuterach, motorowerach, motocyklach

Często zadawane pytania - Eggy 50 OKBABY

Od jakiego wieku moje dziecko może używać fotelika Eggy 50?

Dziecko musi mieć co najmniej 9 miesięcy i być w stanie samodzielnie siedzieć przez cały czas trwania przejażdżki. Maksymalna dozwolona waga to 22 kg.

Jak zamontować blok mocujący na rowerze?

Umieść blok mocujący (7) na rurze podsiodłowej ramy. Umieść wsporniki (10) na metalowych strzemionach (6) i przykręć za pomocą 4 dostarczonych śrub i podkładek. Nie dokręcaj całkowicie, aby umożliwić regulację, a następnie dokręcaj stopniowo i równomiernie momentem obrotowym 8 Nm po znalezieniu końcowej pozycji.

Jak wyregulować położenie poziome i pionowe fotelika?

Po zamontowaniu bloku mocującego i włożeniu ramienia podporowego wyreguluj położenie poziome i pionowe. Środek ciężkości dziecka nie może przekraczać 10 cm za osią koła. Następnie dokręć śruby równomiernie.

Jak prawidłowo zapiąć dziecko w foteliku?

Wyreguluj wysokość i długość pasów w zależności od wzrostu dziecka. Zapnij pas i sprawdź, czy jest dobrze zapięty, pociągając go. Upewnij się, że stopy są dobrze przymocowane do podnóżków za pomocą dostarczonych pasków.

Czy mogę odchylić oparcie fotelika Eggy 50?

Nie, model Eggy 50 (w przeciwieństwie do Eggy Relax) ma oparcie stałe. Odchylenie jest dostępne tylko w modelu Eggy Relax.

Jak zdjąć i ponownie zamontować fotelik na rowerze?

Aby zdjąć fotelik, naciśnij przycisk odłączania bloku mocującego (7) i wyjmij fotelik. Aby go ponownie zamontować, włóż ramię podporowe (5) w oba otwory bloku, aż dźwignia blokująca się zatrzaśnie.

Jak korzystać z systemu antykradzieżowego?

Włóż jeden z kluczy (11) do bloku mocującego (7) i obróć go w kierunku przeciwnym do ruchu wskazówek zegara, aby zablokować przycisk odłączania. Obróć w kierunku zgodnym z ruchem wskazówek zegara, aby odblokować.

Jakie są ważne wskazówki bezpieczeństwa?

Regularnie sprawdzaj dokręcenie śrub, czy dziecko nosi zatwierdzony kask, czy jego ręce i stopy nie mają kontaktu z ruchomymi częściami roweru, i zawsze zapinaj pasy. Nigdy nie zostawiaj dziecka bez opieki na rowerze.

Jak konserwować fotelik i wyściółkę?

Czyść fotelik, wyściółkę i pasy ciepłą wodą i neutralnym środkiem czyszczącym. Nie używaj rozpuszczalników, żrących detergentów ani środków ściernych. Pozostaw wyściółkę do wyschnięcia na powietrzu. Nie prasować.

Kiedy należy wymienić fotelik?

W normalnych warunkach zaleca się wymianę fotelika po 3 latach, ponieważ polipropylen traci swoje właściwości mechaniczne pod wpływem starzenia i warunków środowiskowych (słońce, deszcz, mróz).

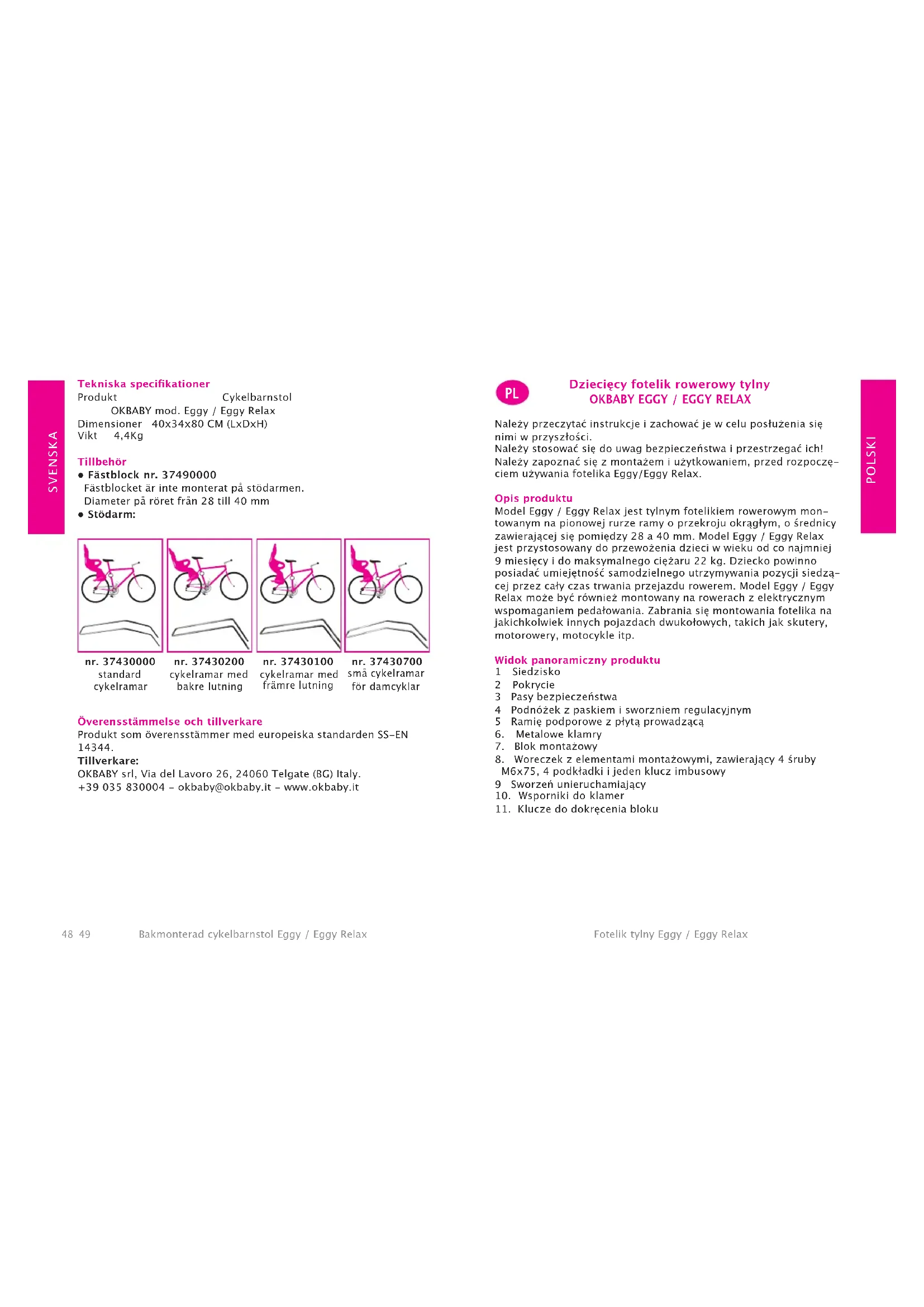

INSTRUKCJA OBSŁUGI Eggy 50 OKBABY

Dziecięcy fotelik rowerowy tylny OKBABY EGGY / EGGY RELAX

Nalezy przyczytac instrukcje i zachowac je w celu posluzenia sie nimi w przyszlosci.
Nalezy stosowac sie do uwag bezpieczenezstwa i przestrzega c ich!
Nalezy zapozna cie z montazem i uzytkowaniem, przyrozpieczciem uzywania fotelika Eggy/EGgy Relax.

Opis produktu

Model Eggy / Eggy Relax jest tylnym fotelikiem rowerwym montowany na pionowej hurze ramy o przekroju okraghym, o srednicy zawierajacej sie pomiedzby 28 a 40 mm. Model Eggy / Eggy Relax jest przystosowych do przywozenia danecki w wieku od co najmiej 9 mieszec i do maksymalneo cięzaru 22 kg. Dziecko powinno posiadc umiejetność samodzielnégo utrzymywania poźycji siedzącej przyczne zazas trwania przyzejazdu rowerem. Model Eggy / Eggy RelaxMZe boCBy rowniez montowany na rowerach z elektrycznym wspomanami pedatolania. Zabrania sie montowania fotelika na jakichkolwiek innych pojadach dwukofowych, takich jak skutery, motorowery, motocykle itp.

Widok panoramiczny produktu

1 Siedzisko
2 Pokrycie
3 Pasy bezpieczewska
4 Podnozek z paskiem i sworzniem regulacyjnym
5 Ramie podporowe z phyta prowadzaca
6. Metalowe klamry
7. Blokmontażowy
8. Woreczek z elementami montażowymi, zawierajcy 4 s Ruby M6x75, 4 podkładki i jeder klucz imbusowy
9 Sworzen unieruchamiajacy
10. Wsporniki do klamer
11. Kluczdo dokrcenia bloku

Wañne Informacja dotycznébezpieczěnstwa

1) Fotelik nalezy zamontowac za kierowca roweru, na pionowej ru-rze ramy, tak jak toPokazano w zaleceniach zawartych w niniejszej instrukcji obstugi. Nalezy unikač nadmiernego przykrećania Srub i przechrowadzć okresowa kontrôle dokrecenia.
2) Sprawdzićczy rower jest przystosowany do przymocowania dodatkowychciezarów. Zaleca sie sprawdzićinformacja dostarczone wraz z rowerem lub zasięgnac informaci porady u producenta roweru.
3) Umieść fotelik i了我的 elementy skłodowe tak, by zapewnic danecku maksymalny komfort i bezpieczędwo. Kiedy danecko jest w foteliku, oparcie powinno by ekk do plochyl do tyu, co zabeźpieczy przy czsizlgnieciem sie danecka do przodu.
4) Sprawdzić po zamontowaniu fotelika,czy kaźda częsć roweru pracuje prawidławowo.
5) Sprawdżci, czy w danym kraju są stosowne przyopsis regulujić uzytkowanie fotelików rowerowych do przywozenia daneje.
6) Sprawdzie na początku, a poźnej o czasu do czasu,czyciezar i wroz dost danecka nie przyekracznaja maksymalnych wartosci dozwolnych dla fotelika.
7) Sprawdzić,czyziecko lub czesć jejego odziezy nie maja stycznosci z elementami fotelika lub roweru bedacymi w ruchu. Unikać sytuacji, w ktorych dlonie lub stopy danecka moglyby miec stycznosć z kolem lub moglyby zostac wciagniete przy hamulce.
8) Sprawdzić,czyNie wystepuja elementytnace,które moglyby miec stycznosć z daneckiem.
9) Sprawdzić,czy pasy bezpieczędstwaNie sa poluzowane i czy nie maja stycznosci z czȩsciami roweru bedąymi w ruchu,awszcęgólnosci z kołami,rownież wtedy,gdy w foteliku nie jest przywozone danecko.
10) Zawsze nalezy uzywać pasów bezpieczenstwa. Upewnic sie, przy噫cko zostoło prawidlowo przypi三点e przy pomocy pasów bezpieczene stwa do fotelika.
11) Dziecko w foteliku nalezy ubrać cieplej i lepiej zabezpieczycź prźed chłodem nz w przypadku kierowcy roweru. Nalezy chronickość przystawied deszczm.
12) Zaleca sie nakfatadanie bzw. kasku ochronneo z homologacja.
13) Przed posadzeniem danecka w foteliku, nalezy sprawdzić, czy nie jest on zbyt goracy (na przykjad Rozgrzany przyez słonce).
14) Zdjić fotelik, kiedy rower jest przywoźony samochodem. Turbulencje powiatrza mogbyu uszkodzić fotelik lub odłaczyc go od rower, powodujac wypadki.
15) Zakryc s Ruby w siodeku w taki sposob, aby nie dopusci do pochwycenia lub zgniecenia palcow danecka.

16) Przed kazdym uzytkowaniem nalez sprawdzić,czy fotelik zo-staf prawidfowo osadzony w bloku montażowym: po pociagnieciu do góry ramienia podporowego fotelik nie要去 odćzyc sie od bloku montażowego.
17) Materiai potywajacy fotelik (polipropylen) traci niettoze swoich walsciosci mechanicznych wraz z procesem starzenia sie wyrobu, jezelirezdu glik okrz czasu jest wystawiony na dzialanie czynnikow atmosferycznych (slonce, deszcz, mroz, itp.). W przypadku normalneo uzytkowania i wystawienia na oddziafywanie srodowiskaazoleca sie wymiane fotelika po trzech latach.

Ostrzeżenia

1) UWAGA: Nie umieszczac dodatkowych bagaź na foteliku. Ewertualne dodatkowe bagaź moga zostć umieszczone po przyciewlegnej w stosunko do fotelika stronie roweru. Np.: w przypadku uzycia fotelika tynego, naleź korzysta z bagañnika przydnaę go i odwrotnie.
2) UWAGA: Nie dokonywać przeróbek fotelika.
3) UWAGA: Prowadzenie roweru z bzwieckiem w foteliku ma inny charakter, w szegolnosci, jesti chodzi o utrzymanie rownawgi, skrecanie i hamowanie.
4) UWAGA: Nigdy ne naley parkowac roweru z daneckiem pozostawionym bez opieki w foteliku.
5) UWAGA: Nie uzytkowac fotelika, jejli brakuje jakiegokolwiek elementu lub gdy jakikolwiek element jest zniszczony.

Montaž i skladanie fotelika

Ilustracja 1:

Umiešić bloc montažowy (7) na pionowej turze roweru. Zamontowac wsporniki (10) na metalych klamrach (6). Skrekć z blokiem (7) za pomocć czterech szrub z podkťadkami (8). Nie dokreća do konca, aby moins byto poźnej wyregulowa połozenie.

Jezeli w strefie, w ktorej zostaly umieszczone metalowe klamry (6) przechodzi kabel, klamry (6) moga zostac umieszczone pomiedzky kablem a pionowa rur (Rys. 1A).

Ilustracion 2:

Uwolnicramiedostawy(5)zobrakziblokujacej iwyajcgo z qniazda.

Ilustracja 3:

Whozyc ramie podstawy (5) do specialnego gniazda, tak jakPokazano na rysunku, i popchnac phte prowadzaca (5) tak, aby dosuneta sie do gniazda prowadzacego i nie moza jej byto popchnac dalej (zob. tez ilustracione 4).

Illustracja 4:

Włoźyc czatkowiecie sworzen unieruchamiajacy (9) do otworu B. Ilustracja 5:

Obróci wrawo 90° sworzen unieruchamijacy i zaczepić wypustke zabzepieczajca sworznia w Wolnymmiejscu (zobacz powiekszony rysunek szczejłow).

OSTROZNIE: Sworzen unieruchamiajacy to waźny element bezpieczenia w i nały go zawsze zaczcpei. Przed kazda jazda nały sprawdzić, czy jest on prawnidowo ustawiony!

Ilustracion 6:

Obie koncówki ramienia podstawy (5) wtozyc do dwoch otworow bloku montażowego (7).

Ilustracja 7:

Wyregulowac ustawienie fotelika w poziomie i w pionie, zgodnie z wymiarami podanyami na rysunku. Srodek cięzkosci (zob. rys., czerwony okrag) nie powinienznajdwacie są dalej niz 10 cm za osia kola. W razie potrzeby skyorgowac ustawienie fotelika w poziomie w spośob przyzdawiony na ilustraci 8. Po ustawieniu fotelika w prawidlowej poźyci, dokrecić stopniowo i Jednolicie sruby (8), tak aby bloc montazowyNie obracat są wokó ramy. Optymalny moment dokreceniaDynosi 8 Nm

Ilustracja 8:

Korygowanie ustawienia w poziomie.

Krok 1: Nacisnáci zblízyc do siebie obie połowy uchwytu sworznia unieruchamiajacego, tak aby zwolnic wypustke bezpieczenstwa.

Krok 2: Obrócie sworzen unieruchamiajacy o 90^ w dof.

Krok 3: Przesunć fotelik w poziomie az do uzyskania wymaganje pozycji.

Krok 4: Zamocowac ramie podstawy w sposob przedstawiony na ilustraci 5.

Ilustracja 9:

Przymocowanie podnożka: Ustawic podnożek tak, aby oznakowanie „SX"znajdowo są w najwyśzym punkcie lewej nogi fotelika. Wtozyc sworzen regucygni z oznakowaniem „SX" od strony zewnetrzonej fotelami w kierunku do wewnatrz. Powtorzyc te same, opisané czynnosci dla sprawego podnożka i dla sworznia regucyjniego z oznakowaniem „DX".

Uzytkowanie fotelika

Ilustracion 10:

Tylko dla Eggy Relax: Regulacja nachylenia fotelika. Aby wyregulować nachylenie fotelika, pociąnac do góry uzychwty odblokowujczy (E). Trzymajec uzychwty odblokowujczy w poźycji podniessione, ustawic

drug a reka nachylenie fotelika w zadanej pozycji. Nastepnie zwolnić uchwyt odblokowujacy (E).

Illustrace 11-12:

Regulacja wysokosci podnożka. Obrácić do góry sworzen regulacyjny i przyszusć podnoźek na wymagania pozycje. Po znalezieiu pięzadnej poźycji zablokowej podnoźek, obracaj sworzen regulicyjny w dót. Ilustracja 13:

Zapiac pas przytrzymujacy danecko: wyregulowac wysokosc i dlugosc pasów, w zaleznosci od Rozmiarów danecka. Regulacja wysokosci posa: wyjac passy regulowe na wysokosc. Za kazdym razem daneły wglądace przech otwor kamrze znajdujacja sie za oparciem. W zaleznosci od wzro-stu danecka pasy mocawac z wykorzystaniem wyzszych lub niższych otworów. Regulacja dlugosci posa: dlugosc posa regulje sie przesu – wojac kamry. Pasy pownny byc obrze zamocowanie, nie daneły jedernek zbyt mocno sciskaśćcka.

Zapinanie pasów: połaczyc zapiȩcie pasa. Sprawdzic, czy zapiȩcie pasa prawnidów zatrzesnelo są w odpowiednej poźycji. W tym celu pociar – gnac pas po zatrzesnięcie zapiȩcia.

Ilustracja 14:

W celu odpiecia pasa nalezy nacinac jegnoczesnie oba przyciski (przedni i tylni)znajdujace sie na klamrze. Nastepuje odklokanie klamry.

Ilustracja 15:

Zablokowanie i odblokowanie stop danecka: w celu zablokowanie stop danecka nały zamocowac pasek znajdujacy sie po zewétrznej strońNie noźki do spezialnégo, znajdujacego sie na niedzaczepu. Nały sie upewnic,czy stopy danecka są obrze przyzmocOWANE do podnożka. Pasek doźćzony do wyposzazenia uzmolliwa szeroki zakres regulacja.

Ilustracja 16:

Zdejmawanie fotelika: Nacisnac przycisk odblokowania bloku monta-zowego (7) i zdac fotelik. Aby ponownie zafozyc fotelik, wfozyc ramie podstawy (5) w dwa tory bloku montaizowego (7), tak aby zatrzasnac przycisk odblokowywania (rys. 6).

UWAGA: bloc montažowy (7) wyposzony jest w system zabezmieczajczy przy kradzieza, uruchamiany doctazonymi kluczami (11) (rys. 17). Wsunac klucz (11) w bloc montažowy (7) i obróc w lewo, aby zablokowac przycisk odklokowujuci y zapobiec zdemontowaniu fotelika. Obróc klucz (11) w sprawo, aby przywrocic dziatania przycisku odklokowujucego.

Konserwacja

1) OczySci fotelik,Pokrycie i pryaz pryuzci ciepiej wody z neutralnym detergenttem. Nie uzywa Rozpuszczalnikow lub srodkow o dziafaniu korozyjinm i srodkow sciernych. Pozosta-

wićPokrycie do wyschniecia na powietrzu. Nie prasowac.

2) Naprawa fotelika lub wymiana uzskodzonych elementów składowych要去cywykonana wyłacznie przyez upoważniony personel.

Dane techniczne

Produkt Dziecięcy fotelik rowerowy OKBABY model Eggy / Eggy Relax

Wymiary 40x34x80 CM (Dt.xGt.xWys.)

Ciezar 4,4kg

Akcesoria opcjonalne

• Blok montażowy nr 37490000
  Ramie podstawy nie jest wyposañzone w blok montañowy.
  Średnica rury podsiodowej od 28 do 40 mm
  Rami podstawy:

nr 37430000
ramy rowerow standardowych

nr 37430200
ramy rowerow z pochyleniem do tytu

nr 37430100
ramy rowerow z
pochyleniem do
przodu

nr 37430700
ramy matych rowerow damskich

Zgodnosc z normami i producent

Produkt zgodny z Norma Europejska EN14344.

Producent:
