Eggy 50 - Siège vélo enfant OKBABY - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil Eggy 50 OKBABY au format PDF.
| Caractéristiques techniques | Siège vélo enfant OKBABY Eggy 50, adapté pour les enfants de 9 mois à 22 kg. |
|---|---|
| Dimensions | Dimensions compactes pour un montage facile sur la plupart des vélos. |
| Poids | Poids léger pour une manipulation aisée. |
| Matériaux | Fabriqué en plastique résistant aux chocs et facile à nettoyer. |
| Installation | Facile à installer avec un système de fixation sécurisé. |
| Confort | Assise rembourrée et repose-pieds ajustables pour le confort de l'enfant. |
| Sécurité | Ceinture de sécurité à 5 points pour maintenir l'enfant en toute sécurité. |
| Normes de sécurité | Conforme aux normes de sécurité européennes pour les sièges enfants. |
| Entretien | Facile à nettoyer avec un chiffon humide, housse amovible pour un lavage. |
| Accessoires | Peut être équipé d'accessoires supplémentaires comme un pare-soleil. |
| Garantie | Garantie constructeur pour une tranquillité d'esprit. |
FOIRE AUX QUESTIONS - Eggy 50 OKBABY
Téléchargez la notice de votre Siège vélo enfant au format PDF gratuitement ! Retrouvez votre notice Eggy 50 - OKBABY et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil Eggy 50 de la marque OKBABY.
MODE D'EMPLOI Eggy 50 OKBABY

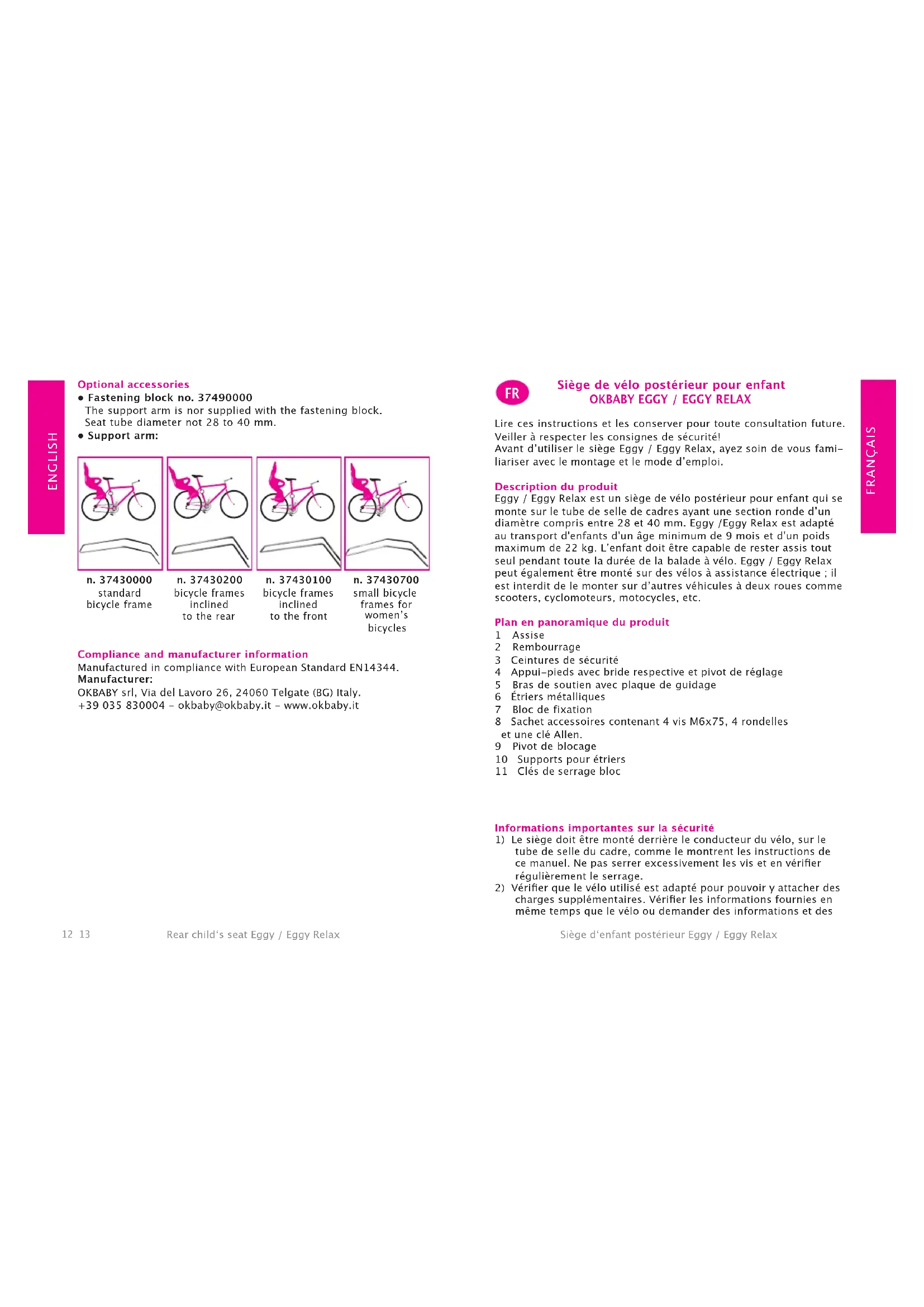

Lire ces instructions et les conserver pour toute consultation future. Veiller à respecter les consignes de sécurité! Avant d’utiliser le siège Eggy / Eggy Relax, ayez soin de vous fami- liariser avec le montage et le mode d’emploi. Description du produit Eggy / Eggy Relax est un siège de vélo postérieur pour enfant qui se monte sur le tube de selle de cadres ayant une section ronde d’un diamètre compris entre 28 et 40 mm. Eggy /Eggy Relax est adapté au transport d'enfants d'un âge minimum de 9 mois et d'un poids maximum de 22 kg. L’enfant doit être capable de rester assis tout seul pendant toute la durée de la balade à vélo. Eggy / Eggy Relax peut également être monté sur des vélos à assistance électrique ; il est interdit de le monter sur d’autres véhicules à deux roues comme scooters, cyclomoteurs, motocycles, etc. Plan en panoramique du produit 1 Assise 2 Rembourrage 3 Ceintures de sécurité 4 Appui-pieds avec bride respective et pivot de réglage 5 Bras de soutien avec plaque de guidage 6 Étriers métalliques 7 Bloc de fixation 8 Sachet accessoires contenant 4 vis M6x75, 4 rondelles et une clé Allen. 9 Pivot de blocage 10 Supports pour étriers 11 Clés de serrage bloc Informations importantes sur la sécurité
1) Le siège doit être monté derrière le conducteur du vélo, sur le
tube de selle du cadre, comme le montrent les instructions de ce manuel. Ne pas serrer excessivement les vis et en vérier régulièrement le serrage.
2) Vérier que le vélo utilisé est adapté pour pouvoir y attacher des
charges supplémentaires. Vérier les informations fournies en même temps que le vélo ou demander des informations et des
3) Installer le siège et ses pièces de façon à donner à l’enfant un
confort et une sécurité maximum. Lorsque l’enfant est installé sur le siège, le dossier doit être légèrement incliné vers l’arrière an d’empêcher que l’enfant ne glisse vers l’avant.
4) Une fois le siège monté, vérier que chaque partie du vélo fonc-
tionne correctement.
5) Vérier la présence de lois éventuellement en vigueur dans votre
pays régissant l’utilisation de sièges de vélo pour le transport d’enfants.
6) Vérier au début, puis régulièrement, que le poids et la taille de
l’enfant ne dépassent pas le maximum autorisé pour le siège.
7) Vérier que l’enfant ou ses vêtements n’entrent pas en contact
avec les pièces en mouvement du siège ou du vélo. S’assurer que les mains et les pieds de l’enfant n’entrent pas en contact avec la roue ou ne se coincent pas dans les freins.
8) Vérier l’absence de pièces coupantes pouvant entrer en contact
avec l’enfant (par exemple, câbles elochés ou détériorés, etc.).
9) Vérier que les ceintures de sécurité ne sont pas lâches et
qu’elles n’entrent pas en contact avec les parties en mouvement du vélo, en particulier avec les roues, même lorsque le siège est vide.
10) Ne jamais oublier d’attacher les ceintures de sécurité. S’assurer
que l’enfant est correctement attaché au siège avec les ceintures de sécurité.
11) L’enfant installé sur le siège doit être habillé et protégé du froid
encore plus que le conducteur du vélo. Protéger l’enfant de la pluie.
12) Il est préférable de faire porter à l’enfant placé sur le siège de
vélo un casque de protection homologué.
13) Vérier que le siège n’est pas trop chaud (par exemple sur-
chaué par le soleil) avant d’y installer l’enfant.
14) Retirer le siège lorsque le vélo est transporté en voiture. Les
turbulences pourraient abîmer le siège ou détacher le siège du vélo, provoquant des accidents.
15) Couvrir les ressorts qui se trouvent éventuellement sous la selle
pour éviter que l’enfant ne s’y coince et/ou ne s’y écrase les doigts.
16) Vérier à chaque utilisation que le siège est correctement
enclenché dans le bloc de xation : en tirant le bras de soutien vers le haut, le siège ne doit pas se détacher du bloc de xation.
17) Le matériel du siège (polypropylène) perd certaines de ses pro-
priétés mécaniques avec le processus de vieillissement s’il est exposé pendant longtemps aux inuences de l’environnement (soleil, pluie, gel, etc.). Dans le cas d’utilisation et d’exposition aux inuences de l’environnement normales, nous vous conseil- lons de remplacer le siège après trois ans. Avertissements
1) ATTENTION : ne pas installer d’autres bagages sur le siège.
Tout autre bagage supplémentaire doit être appliqué sur le côté opposé du vélo par rapport au siège. Ex. : en cas de siège postérieur, utiliser un porte-bagages avant et vice-versa.
2) ATTENTION : ne pas apporter de modications au siège.
3) ATTENTION : la conduite du vélo peut s’avérer diérente
lorsqu’un enfant est installé dans le siège, en particulier pour ce qui est de l’équilibre, du braquage et du freinage.
4) ATTENTION : ne jamais garer son vélo en laissant l’enfant sans
surveillance dans le siège.
5) ATTENTION : ne pas utiliser le siège si une pièce quelconque
manque ou est cassée. Montage et assemblage du siège Illustration 1 : Positionner le bloc de xation (7) sur le tube du cadre du vélo. Appliquer les supports (10) sur les étriers métalliques (6) et visser avec le bloc (7) à l’aide des 4 vis et des rondelles (8). Ne pas serrer à fond de telle sorte que la position puisse être ensuite réglée. Dans le cas où un câble passerait à hauteur de la zone où sont placés les étriers métalliques (6), ces étriers (6) peuvent être placés entre le câble et le tube du cadre (Fig. 1A). Illustration 2 : Dégager le bras de soutien (5) de l’anneau d’arrêt et l’extraire de son siège. Illustration 3 : Introduire le bras de soutien (5) dans le siège prévu à cet eet (voir illustration) et pousser la plaque de guidage (5) jusqu’à ce qu’elle batte contre le logement de guidage et qu’elle ne puisse pas être poussée plus loin (voir aussi illustration 4). Illustration 4 : Introduire complètement le pivot de blocage (9) dans le trou B. Illustration 5 : Faire tourner le pivot de blocage de 90° dans le sens des aiguilles d’une montre et engrener l’ergot de sécurité du pivot de blocage dans l’espace libre (voir illustration agrandie ci-contre).
DANGER : Le pivot de blocage est une partie importante pour la sé-
curité, il faut l’enclencher dans tous les cas. Avant de partir, il faut chaque fois contrôler que la ceinture est correctement positionnée !16 17 Siège d‘enfant postérieur Eggy / Eggy Relax Siège d‘enfant postérieur Eggy / Eggy Relax FRANÇAIS FRANÇAIS Illustration 6 : Introduire les deux extrémités du bras de soutien (5) dans les deux trous du bloc de xation (7). Illustration 7 : Régler la position horizontale et verticale du siège, conformément aux paramètres indiqués sur la gure. Le centre de gravité (voir g., cercle rouge) ne doit pas se trouver à plus de 10 cm derrière l’axe de la roue. Si nécessaire, corriger l’orientation horizontale du siège comme décrit dans l’illustration 8. Quand le siège est positionné correctement, serrer les vis (8) de manière graduelle et uniforme jusqu’à ce que le bloc de xation ne tourne plus autour du cadre. Le couple de serrage optimal est de 8 Nm. Illustration 8 : correction de la position horizontale. Phase 1 : presser les deux moitiés de la poignée du pivot de blocage l’une contre l’autre de sorte que l’ergot de sécurité se dégage. Phase 2 : faire tourner le pivot de blocage de 90° vers le bas. Phase 3 : déplacer le siège en sens horizontal jusqu’à ce qu’on obtienne la position désirée. Phase 4 : xer le bras de soutien comme montré dans l’illustration 5. Illustration 9 : Fixation des appui-pieds : Placer l’appui-pieds marqué du signe « SX » dans la position la plus haute de la jambe gauche du siège. Introduire le pivot de réglage marqué du signe « SX » du côté exté- rieur du siège vers l’intérieur. Répéter les opérations décrites pour l’appui-pieds droit et le pivot de réglage correspondant, marqués du signe «DX». Emploi du siège Illustration 10 : Exclusivement pour Eggy Relax: Incliner le siège. Pour régler l’incli- naison du siège, tirer le bouton de déblocage (E) vers le haut. Tout en maintenant le bouton de déblocage dans la position soulevée, avec l’autre main mettre l’inclinaison du siège dans la position dési- rée. Puis relâcher le bouton de déblocage (E). Illustrations 11-12 : Réglage des appui-pieds. Tourner le pivot de réglage vers le haut et déplacer les appui-pieds dans la position souhaitée. Après avoir trouvé la position souhaitée, bloquer les appui-pieds en tournant le pivot de réglage vers le bas. Illustration 13 : Boucler la ceinture pour l’enfant: Régler la hauteur et la longueur des ceintures en fonction de la grandeur de l’enfant. Régler la hau- teur de la ceinture : extraire les ceintures pour régler leur hauteur, en insérant petit à petit la boucle derrière le dossier, à travers l’ou- verture. Choisir les ouvertures supérieures ou inférieures pour xer les ceintures en fonction de la taille de l’enfant. Régler la longueur de la ceinture : modier la longueur des ceintures en faisant glisser les boucles. Les ceintures doivent être xées solidement mais sans que l’enfant soit trop serré. Boucler les ceintures : Attacher la fermeture de la ceinture. Contrô- ler que la fermeture de la ceinture s’est déclenchée correctement dans sa position, en tirant la ceinture après le déclic. Illustration 14 : Pour déboucler les ceintures, presser simultanément les deux poussoirs (avant et arrière) qui se trouvent dans la fermeture. La fermeture se débloque. Illustration 15 : Blocage et déblocage des pieds de l’enfant : pour bloquer les pieds de l’enfant, xer la bride sur le côté extérieur du repose-pied dans le crochet prévu à cet eet sur le repose-pied en question. Vériez toujours que les pieds de votre enfant sont bien xés aux appui-pieds. La bride fournie permet un réglage très ample. Illustration 16 : Enlever le siège: Presser le poussoir de décrochage du bloc de xation (7), et extraire le siège. Pour accrocher à nouveau le siège, insérer le bras de soutien (5) dans les deux trous du bloc de xation (7) jusqu’à ce que le levier de retenue se déclenche (g. 6). NOTE: le bloc de xation (7) est doté d’un système antivol qui est actionné par une des clés (11) fournies à cet eet (Fig. 17) : introduire la clé (11) dans le bloc de xation (7) et la tourner dans le sens contraire des aiguilles d’une montre pour bloquer le bouton de décrochage et empêcher l’extraction du siège. Tourner la clé (11) dans le sens des aiguilles d’une montre pour rétablir le fonctionne- ment du bouton de décrochage. Entretien
1) Nettoyer le siège, le rembourrage et les ceintures avec de l’eau
tiède et un produit nettoyant neutre. Ne pas utiliser de solvants ni de détersifs corrosifs et abrasifs. Laisser sécher le rembour- rage à l’air. Ne pas repasser.
2) Seul un personnel autorisé pourra se charger de la réparation du
siège vélo et du remplacement des pièces endommagées.18 19 Hinterer Kindersitz Eggy / Eggy Relax DEUTSCH Siège d‘enfant postérieur Eggy / Eggy Relax FRANÇAIS Données techniques Produit Siège de vélo pour enfant OKBABY mod. Eggy / Eggy Relax Dimensions 40x34x80 CM (LxPxH) Poids 4,4 kg Accessoires en option
- Bloc de fixation n° 37490000 Le bras de soutien n’est pas fourni avec le bloc de fixation. Diamètre du tube de 28 à 40 mm
- Bras de soutien : Conformité et producteur Produit conformément à la Réglementation Européenne EN14344. Producteur : OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italy. +39 035 830004 - okbaby@okbaby.it - www.okbaby.it n. 37430200 cadres de vélo avec inclinaison postérieure n. 37430100 cadres de vélo avec inclinaison antérieure n. 37430700 cadres de vélo petits pour les vélos de femme n. 37430000 cadres de vélo standard Hinterer Kindersitz für das Fahrrad
