Produkttyp	Kinderfahrradsitz
Marke	OKBABY
Modell	Eggy 50
Kategorie	Rücksitz
Mindestalter	9 Monate
Maximales Kindergewicht	22 kg
Kompatibler Sattelstützendurchmesser	28 bis 40 mm
Befestigungsart	Auf Sattelstütze, Befestigungssystem mit Block
Rückenlehne	Fest (nicht verstellbar)
Sicherheitsgurte	Ja, höhen- und längenverstellbar
Fußstützen	Ja, mit Haltebügeln und Höhenverstellung
Hauptmaterial	Polypropylen
Mitgeliefertes Zubehör	4 Schrauben M6x75, 4 Unterlegscheiben, Inbusschlüssel, Verriegelungsschlüssel
Integriertes Diebstahlschloss	Ja, mit Verriegelungsschlüssel
Pflege und Reinigung	Lauwarmes Wasser und Neutralreiniger, keine Lösungsmittel oder Scheuermittel
Reparaturen	Nur durch autorisiertes Personal
Empfohlene Lebensdauer	3 Jahre unter normalen Bedingungen
Verwendung auf E-Bike	Erlaubt
Verbot	Nicht auf Rollern, Mofas, Motorrädern montieren

Häufig gestellte Fragen - Eggy 50 OKBABY

Ab welchem Alter kann mein Kind den Sitz Eggy 50 verwenden?

Das Kind muss mindestens 9 Monate alt sein und in der Lage sein, während der gesamten Fahrt alleine zu sitzen. Das maximal zulässige Gewicht beträgt 22 kg.

Wie wird der Befestigungsblock am Fahrrad montiert?

Setzen Sie den Befestigungsblock (7) auf die Sattelstütze des Rahmens. Setzen Sie die Halterungen (10) auf die Metallbügel (6) und schrauben Sie sie mit den 4 mitgelieferten Schrauben und Unterlegscheiben fest. Ziehen Sie sie nicht vollständig an, um eine Einstellung zu ermöglichen, und ziehen Sie sie dann nach und nach gleichmäßig mit einem Drehmoment von 8 Nm an, sobald die endgültige Position gefunden ist.

Wie wird die horizontale und vertikale Position des Sitzes eingestellt?

Nachdem Sie den Befestigungsblock montiert und den Stützarm eingesetzt haben, stellen Sie die horizontale und vertikale Position ein. Der Schwerpunkt des Kindes darf nicht mehr als 10 cm hinter der Radachse liegen. Ziehen Sie dann die Schrauben gleichmäßig an.

Wie wird das Kind richtig im Sitz angeschnallt?

Stellen Sie die Höhe und Länge der Gurte entsprechend der Größe des Kindes ein. Schließen Sie den Gurt und überprüfen Sie durch Ziehen, ob er richtig eingerastet ist. Stellen Sie sicher, dass die Füße mit den mitgelieferten Haltebügeln sicher an den Fußstützen befestigt sind.

Kann ich die Rückenlehne des Sitzes Eggy 50 neigen?

Nein, das Modell Eggy 50 (im Gegensatz zum Eggy Relax) hat eine feste Rückenlehne. Die Neigung ist nur beim Modell Eggy Relax verfügbar.

Wie wird der Sitz vom Fahrrad abgenommen und wieder aufgesetzt?

Zum Abnehmen des Sitzes drücken Sie die Auslösetaste des Befestigungsblocks (7) und ziehen den Sitz heraus. Zum Wiederaufsetzen stecken Sie den Stützarm (5) in die beiden Löcher des Blocks, bis der Haltehebel einrastet.

Wie wird das Diebstahlsicherungssystem verwendet?

Stecken Sie einen der Schlüssel (11) in den Befestigungsblock (7) und drehen Sie ihn gegen den Uhrzeigersinn, um den Auslöseknopf zu blockieren. Drehen Sie im Uhrzeigersinn zum Entriegeln.

Welche wichtigen Sicherheitshinweise gibt es?

Überprüfen Sie regelmäßig den festen Sitz der Schrauben, dass das Kind einen geprüften Helm trägt, dass seine Hände und Füße nicht mit beweglichen Teilen des Fahrrads in Kontakt kommen, und befestigen Sie immer die Gurte. Lassen Sie das Kind niemals unbeaufsichtigt auf dem Fahrrad.

Wie wird der Sitz und die Polsterung gepflegt?

Reinigen Sie Sitz, Polsterung und Gurte mit lauwarmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel, ätzende oder scheuernde Reinigungsmittel. Lassen Sie die Polsterung an der Luft trocknen. Nicht bügeln.

Wann sollte der Sitz ausgetauscht werden?

Unter normalen Bedingungen wird empfohlen, den Sitz nach 3 Jahren auszutauschen, da Polypropylen durch Alterung und Umwelteinflüsse (Sonne, Regen, Frost) seine mechanischen Eigenschaften verliert.

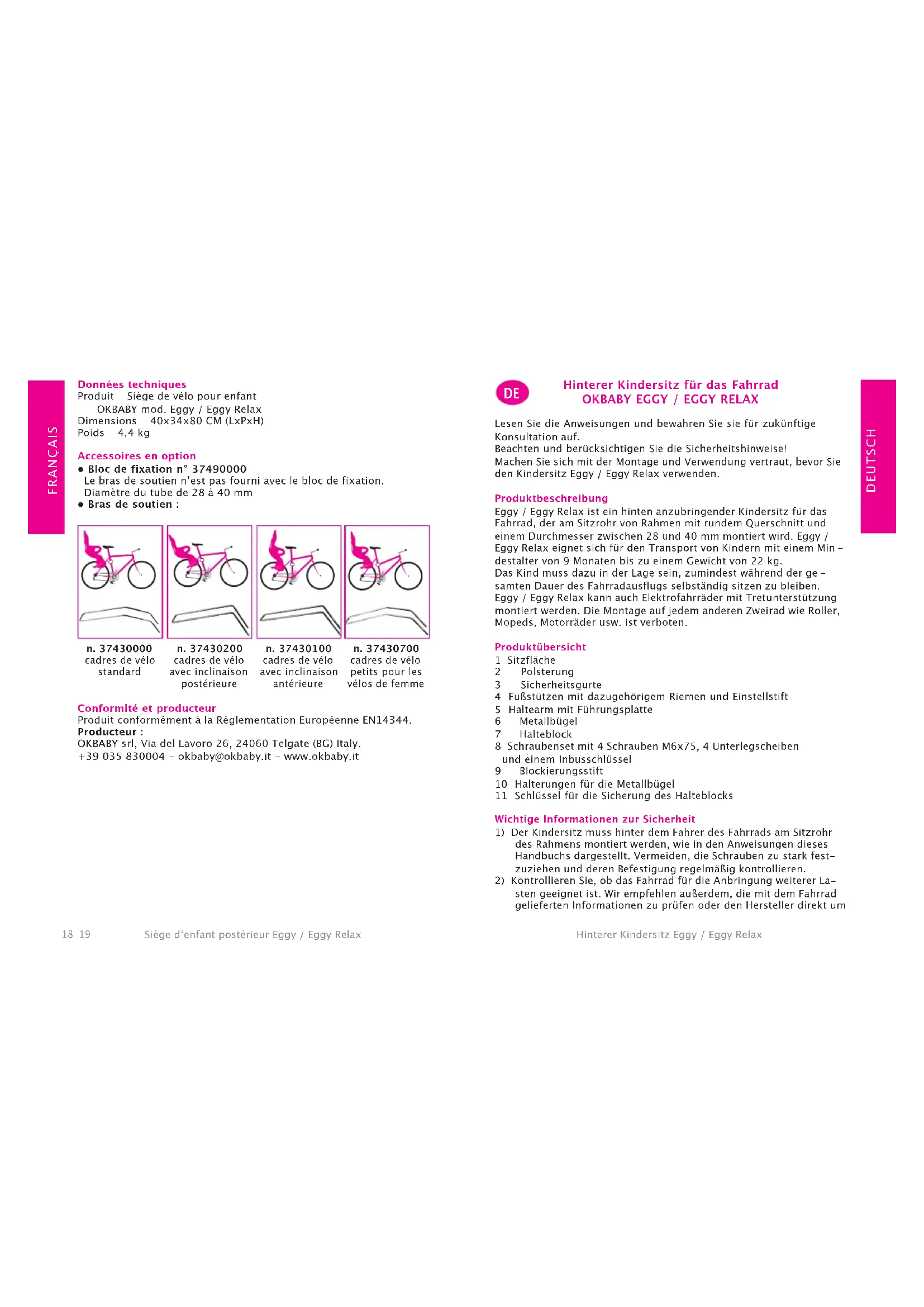

BEDIENUNGSANLEITUNG Eggy 50 OKBABY

Hinterer Kindersitz für das Fahrrad

OKBABY EGGY / EGGY RELAX

Lesen Sie die Anweisungen und bewahren Sie sie für zukünftige Konsultation auf.

Beachten und berücksichtigten Sie die Sicherheitshinweise!
Machen Sie sich mit der Montage und Verwendung vertraut, bevor Sie den Kindersitz Eggy / Eggy Relax verwenden.

Produktbeschreibung

Eggy / Eggy Relax ist ein hinten anzubringender Kindersitz für das Fahrad, der am Sitzrohr von Rahmen mit rundem Querschnitt und einem Durchmesser zwischen 28 und 40mm montiert wird. Eggy / Eggy Relax eignet sich für den Transport von Kindern mit einem Mindestalter von 9 Monaten bis zu einem Gewicht von 22kg . Das Kind muss dazu in der Lage sein, zumindest während der gesamten Dauer des Fahrradausflugs selbständig sitzen zu bleiben. Eggy / Eggy Relax kann auch Elektrofahränder mit Tretunterstutzung montiert werden. Die Montage auf jedem anderen Zweirad wie Roller, Mopeds, Motorräder usw. ist verboten.

Produktübersicht

1 Sitzfläche

2 Polsterung

3 Sicherheitsgurte

4 FuBstutzen mit dazugehorigem Riemen und Einstellstift

5 Haltearm mit Führungsplatte

6 Metallbugel

7 Halteblock

8 Schraubenset mit 4 Schrauben M6x75, 4 Unterlegscheiben und einem Inbusschluss

9 Blockierungsstift

10 Halterungen fur die Metallbugel

11 Schlüssel für die Sicherung des Halteblocks

Wichtige Informationen zur Sicherheit

1) Der Kindersitz muss hinter dem Fahrer des Fahrrads am Sitzrohr des Rahmens montiert werden, wie in den Anweisungen dieser Handbuch's dargestellt. Vermeiden, die Schrauben zu stark festzuziehen und deren Befestigung regelmäßig kontrollieren.

2) Kontrollieren Sie, ob das Fahrrad für die Anbringung weiterer La-sten geeignet ist. Wir empfehlen außerdem, die mit dem Fahrrad gelieferten Informationen zu prufen oder den Hersteller direkt um

Informationen und Ratschlage zu bitten.

3) Den Kindersitz und seine Bauteile so anbringen, dass das Kind hochsten Komfort und hochste Sicherheit genießt. Wenn das Kind im Kindersitz sitzt, so muss die Rückenlehne leicht nach hinten genegt sein, um zu verhindern, dass das Kind nach vorne rutschen kann.
4) Stellen Sie sicher, dass jeder Fahradteil bei montiertem Kinder-sitz perfekt funktioniert.
5) Prufen Sie, ob in Ihrem Land eventuell Gesetze gelten, die die Verwendung von Fahrrad-Kindersitzen für den Transport von Kindern reglementieren.
6) Anfangs und dann von Mal zu Mal überprüfen, dass das Gewicht und die große des Kindes nicht die vom Kindersitz zulässigen Hochstwerte überschreiben.
7) Stellen Sie sichere, dass das Kind oder ein Teil seiner Kleidung nicht mit den in Bewegung befindlichen Teilen des Kindersitzes oder des Fahrrads in Berührung kommt. Es muss verhindert werden, dass die Hande und Fuß des Kindes mit dem Rad in Kontaktkommen oder sich in den Bremsen einklommen konnen
(8) Überprüfen Sie, dass keine scharfen Kanten vorhanden sind, mit denen das Kind in Berührung kommt kann (z.B. ausgefranste oder verschlüssene Kabel usw.).
9) Überprüfen Sie, dass die Sicherheitsgurte nicht gelockert sind und dass sie nicht mit den in Bewegung befindlichen Teilen des Fahrrads, insbesondere mit den Rädern in Kontakt kommt, auch wenn im Kindersitz kein Kind transportiert wird.
10) Verwenden Sie immer die Sicherheitsgurte. Stellen Sie safer, dass das Kind korrekt mit den Gurten am Kindersitz angeschnelt ist.
11) Das Kind im Kindsitz muss mehr als der Führer des Fahrlands bekleidet und vor Kalte geschützt sein. Das Kind vor Regen schätzen.
12) Es empfeihlt sich, dem Kind einen zugelassenen Schutzhelm aufzusetzen.
13) Stellen Sie sicher, dass der Kindsersitz nicht zu hei ist (zum Beispiel von der Sonne aufgeheizt), bevor Sie das Kind hineinsetzen.
14) Nehmen Sie den Kindersitz ab, wenn das Fahrrad auf dem Auto transportiert wird. Die Luftwirbel konnten den Kindersitz beschädigen oderihn vom Fahrrad herunterreiben und somit Unfälle verursachen.
15) Decken Sie eventuell unter dem Sattel vorhandene Federn ab, damit die Finger des Kindes nicht darin hangen bleiben und/oder gequetscht werden konnen.
16) Stellen Sie vor jedem Gebrauch sicher, dass der Kindersitz korrekt im Halteblock eingerastet ist: ziehen Sie dazu den Haltearm nach

ober; der Kindersitzarf sich nicht vom Halteblock ablosen.
17) Das Material des Kindersitzes (Polypropylen) verliert durch Alterungsprozesse einige mechanische Eigenschaften, wenn es langfristig Umwelterinflüssen (Sonne, Regen, Eis, usw.) ausgesetzt ist. Bei normaler Verwendung und ständigem Aussetzen an Umwelterinflüsse empfehlen wir, den Kindersitz nach drei Jahren zu ersetzen.

Hinweise

1) ACHTUNG: Kein weiteres Gepäck auf den Kindersitz legen. Eventuelle zusätzliche Gepäckstücke müssen auf der dem Kindersitz gegenüberliegenden Seite des Fahrrads angebracht werden. Z.B.: Im Falle eines hinten angebrachten Kindersitzes einen Front-Gepäckträger verwenden und umgekehrt.
2) ACHTUNG: Den Kindersitz nicht verändern.
3) ACHTUNG: Das Fahren des Fahrrads konne mit einem Kind im Kindersitz anders sein, insbesondere mit Hinblick auf Gleichgewicht, Lenbewegung und Bremsung.
4) ACHTUNG: Das Fahrrad nie abstellen und damit das Kind unbewacht im Kindersitz{lassen.
5) ACHTUNG: Den Kindersitz nicht verwenden, wenn irgendein Teil fehlt oder kaputt ist.
6) Sitze dürfen nicht an schwenkbaren Lenkungsteilen (Lenker oder Gabel) angebracht sein und die Fahrsicherheit nicht beinnachträgen. Der Sitz oder zum Sitz gehörende Teile, beispelseweise Haltegeriffe,)durven keine Gefährdurchung hevorrhufen.
7) Sitze dürfen nur so angebracht sein, dass sich 2/3 der Sitzflächentiefe oder der Schwerpunkt der Sitzfläche zwischen den Vorder- und Hinterachse des Fahrrades befindet.

Montage und Zusammenbau des Kindersitzes

Abbildung 1:

Setzen Sie den Halteblock (7) auf das Sitzrohr des Fahrrads. Bringen Sie die Halterungen (10) an den Metallbügen (6) an und schrauben Sie sie mit den 4 Schrauben und Unterlegscheiben (8) am Halteblock (7) fest. Ziehen Sie die Schrauben nicht vollständig fest, damit die Position anschließend noch reguliert werden kann. Wenn im Befestigungsbereich der Metallbügen (6) ein Kabel verlauf, konnen die Bügen (6) zwischen das Kabel und das Sitzrohr gesetzt werden (Abb. 1A). Abbildung 2:

Lösen Sie den Haltearm (5) vom Sicherungsring undziehen Sie ihren sich aus einem Sitz.

Abbildung 3: Den Haltearm (5) wie abgebildet in seinen Führungs-sitz einzufen und die Führungsplatte (5) bis zum Anschlag mit dem

Führungssitz eindrücken, bis dieser nicht weiter eingedrückt werden kann (siehe auch Abb. 4).

Abbildung 4:

Den Blockierungsstift (9) vollständig in die Bohrung B einfahren.

Abbildung 5:

Den Blockierungsstift um 90^ im Uhrzeitigersinn drehen und den Sicherheitszahlen des Blockierungsstifts in der Aussparung einrasten (siehe vergroßerte Einzelheit).

GEFAHR: Der Blockierungsstift ist ein Sicherheitsrelevantes Teil und muss in jedem Fall eingerastet werden. Der korrekte Sitz muss vor jeder Fahrt kontrolliert werden!

Abbildung 6:

Führer Sie die zwei Enden des Haltearms (5) in die zwei Bohrungen des Halteblocks (7) ein.

Abbildung 7:

Die horizontale und vertikale Position des Sitzes gemäß den in der Abbildung gezellogen Vorgaben einstehen. Der Schwerpunkt (s. Abb., roter Kreis)arf sich nicht mehr als 10cm hinter der Radachse befinden. Korrigieren Sie ggf. die horizontale Position des Sitzes, wie in Abbildung 8 dargestellt. Wenn der Kindersitz korrekt positioniert ist, die Schrauben (8) schrittweise und gleichmäßig anziehen, bis der Halteblock nicht mehr um den Rahmen herumdreht. Das optimale Drehmoment beträgt 8Nm.

Abbildung 8:

Korrektion der horizontalen Position.

Schnitt 1: Drücken Sie die beiden Griffithfalten des Blockierungsstiftes zusammen, damit der Sicherheitszahn ausrastet.

Schnitt 2: Drehen Sie den Blockierungsstift um 90^ nach unten.

Schnitt 3: Den Sitz horizontal verschieben, bis Sie die gewünschte Position gefunden haben.

Schnitt 4: Sichern Sie den Haltearm, wie in Abbildung 5 gezeigt.

Abbildung 9:

Befestigung der Fußstützen: Die Fußstütze mit der Bezeichnung "SX" in die höhere Position des linken Beins des Kindersitzes einsetzen. Den Einstellstift mit der Bezeichnung „SX" von der Außenseite des

Kindersitzes nachinnen einführen. Die beschriebenen Schritte für die rechte Fußstütze und den entsprechenden Einstellstift, die mit "DX" gekennzeichnet sind, wiederholen.

Verwendung des Kindersitzes

Abbildung 10:

Nur fur Eggy Relax: Den Kindersitz neigen. Zur Einstellung der Nei

gung des Kindersitzes den Entrieglungsgriff (E) nach oben ziehen. Den Griff angehoben halten und mit der anderen Hand die Neigung des Kindersitzes in die gewünschte Position bringen. Lassen Sie dann den Entrieglungsgriff (E) los.

Abbildung 11-12:

Höheneinstellung der Fußstütze. Den Einstellstift nach oben drehen und die Fußstütze in die gewünschte Position verschreiben.

Wenn man die gewünschte Position gefunden hat, die Fußstütze blockieren, indem man den Einstellstift nach unter dreht.

Abbildung 13:

Das Kind anschallen: Regulieren Sie Höhe und Länge der Gurte je nach der Grüße des Kindes. Die Gurthöhe einstellen: Die Gurte zur Höheneinstellung Herausziehen, indem man jeweils die Schnalle hinter der Rückenlehne durch die Öffnung durchführt. Die oberen oder unteren Öffnungen wahlen, um die Gurte je nach Grüße des Kindes zu befestigen. Die Gurtlänge einstellen: Verstellen Sie die Länge der Gurte, indem Sie die Gurtschallen verschieben. Die Gurte sollen straff sitzen, allerdings ohne dass das Kind zu fest angebunden wird. Gurte anschallen: Verbinden Sie den Gurtverschluss. Achten Sie davonthere, auf die Gurtverschluss korrekt einrastet. Prufen Sie dies, indem Sie nach Einrasten an den Gurten siehen.

Abbildung 14:

Um den Verschluss zu öffnen, drücken Sie gleichzeitig die beiden Tasten (vorne und hinter) am Gurtschloss. Der Gurt wird entriegelt.

Abbildung 15:

Anlagen und Lüssen der Riemen für die Fuße des Kindes: Um die Fuße des Kindes zu blockieren, den Riemen auf der Außenende des Fußes in dem darauf angebrachten Haken befestigen.

Vergewissern Sie sich, dass die Fuß Ihres Kindes immer sich in den Fußstätzen angegurtet sind. Der mitgelieferte Riemen ermöglich einen großen Einstellbereich.

Abbildung 16:

Den Kindersitz entfern: Drucken Sie den Entriegelungsknopf des Halteblocks (7) und ziehen Sie den Kindersitz hersaus. Um den Kindersitz erneut zu befestigen, fugen Sie den Haltearm (5) in die beiden Öffnungen des Halteblocks (7) ein, bis der Rückhaltehebel (Abb. 6) einrastet.

HINWEIS: Der Halteblock (7) ist mit einem Diebstahlschutz ausgestattet, der mit einem der mitgelieferten Schlüssel (11) betetigt wird (Abb. 17): Stecken Sie den Schlüssel (11) in den Halteblock (7) ein und drehen Sie ihn gegen den Uhrzeigersinn, um den Entriegelungsknopf zu sperren, damit der Kindersitz nicht herausgezogen werden kann. Drehen Sie den Schlüssel (11) im Uhrzeigersinn, um die Funktion des Entriegelungskopfes wieder freiizugeben.

Wartung

1 Reinigen Sie den Kindersitz, die Polsterung und die Gurte mit lau-warmem Wasser und einem neutralen Reinigungsmittel. Verwenden Sie keine Lösungsmittel oder atzende und scheuernde Mittel. Lassen Sie die Polsterung an der Luft trocknen. Nicht bögeln.
2) Die Reparatur des Kindersitzes und der Austausch der beschädigten Teilearfasschlich durch autorisiertes Personal erfolgen.

Technische Daten

Produkt Kindersitz fur das Fahrrad OKBABY Mod. Eggy / Eggy Relax

Abmessungen 40× 34× 80 cm (LxTxH)

Gewicht 4,4 kg

Optionale Zubehörteile

Halteblock Nr. 37490000
Der Haltearm ist nicht mit dem Halteblock ausgestattet..
Durchmesser des Sitzrohrs zwischen 28 mm und 40 mm
- Haltearm:

n.37430000
Standard-Fahradrahmen
n.37430200
Fahrradrahmen mit Neigung nach hinten

n.37430100
Fahrrahmefit
Mehneigung
nach vorne

n.37430700
Kleine Fahrradrahen for Damenfahrldr

Konformität und Hersteller

In Übereinstimmung mit der Europäischen Norm EN14344 hergestellt. Hersteller:

n. 37430700
pielen pyorän-rungot
naistenpyorille
