GEBRUIKSAANWIJZING Eggy 50 OKBABY

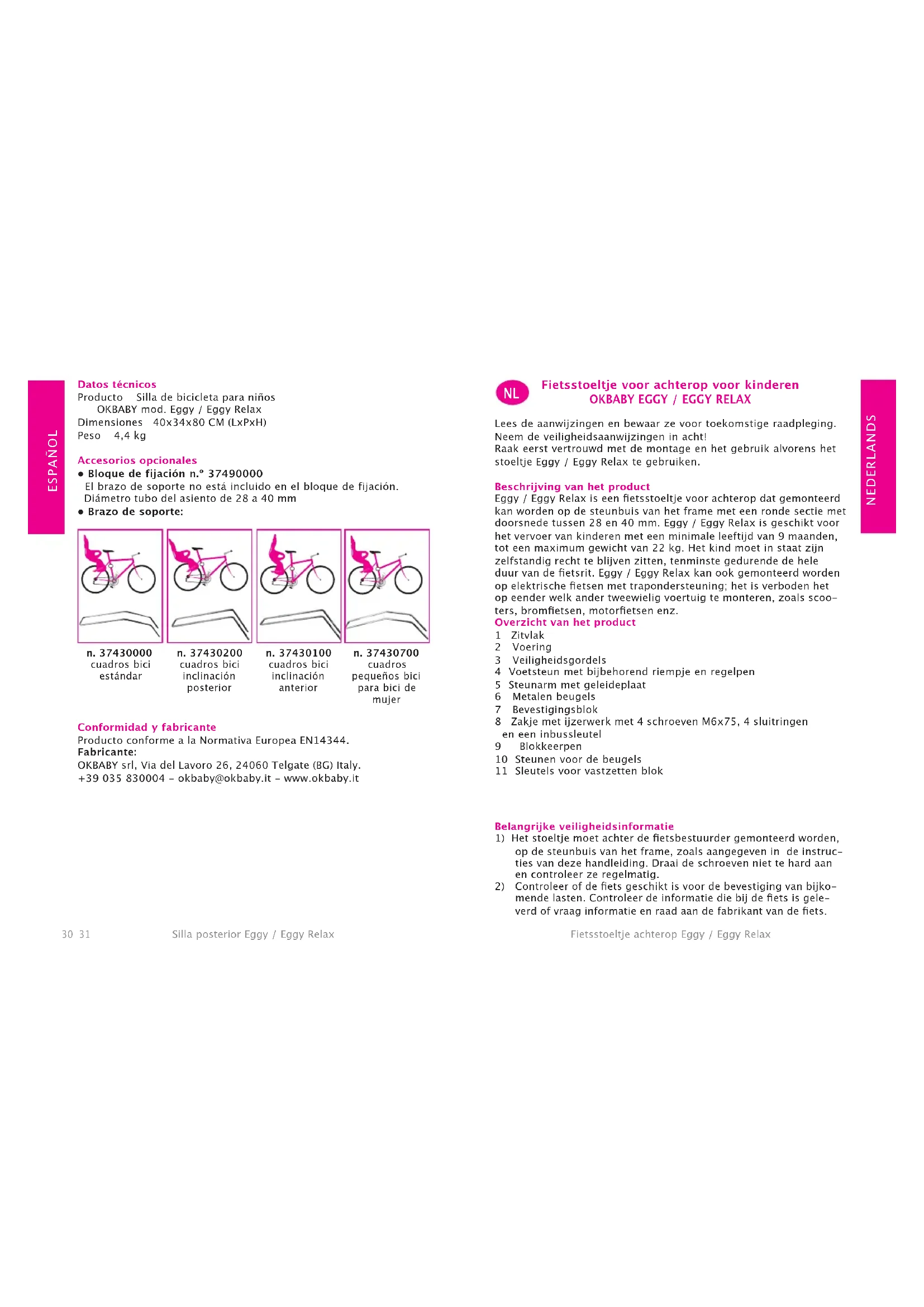

Lees de aanwijzingen en bewaar ze voor toekomstige raadpleging. Neem de veiligheidsaanwijzingen in acht! Raak eerst vertrouwd met de montage en het gebruik alvorens het stoeltje Eggy / Eggy Relax te gebruiken. Beschrijving van het product Eggy / Eggy Relax is een etsstoeltje voor achterop dat gemonteerd kan worden op de steunbuis van het frame met een ronde sectie met doorsnede tussen 28 en 40 mm. Eggy / Eggy Relax is geschikt voor het vervoer van kinderen met een minimale leeftijd van 9 maanden, tot een maximum gewicht van 22 kg. Het kind moet in staat zijn zelfstandig recht te blijven zitten, tenminste gedurende de hele duur van de etsrit. Eggy / Eggy Relax kan ook gemonteerd worden op elektrische etsen met trapondersteuning; het is verboden het op eender welk ander tweewielig voertuig te monteren, zoals scoo- ters, brometsen, motoretsen enz. Overzicht van het product 1 Zitvlak 2 Voering 3 Veiligheidsgordels 4 Voetsteun met bijbehorend riempje en regelpen 5 Steunarm met geleideplaat 6 Metalen beugels 7 Bevestigingsblok 8 Zakje met ijzerwerk met 4 schroeven M6x75, 4 sluitringen en een inbussleutel 9 Blokkeerpen 10 Steunen voor de beugels 11 Sleutels voor vastzetten blok Belangrijke veiligheidsinformatie

1) Het stoeltje moet achter de etsbestuurder gemonteerd worden,

op de steunbuis van het frame, zoals aangegeven in de instruc- ties van deze handleiding. Draai de schroeven niet te hard aan en controleer ze regelmatig.

Controleer of de ets geschikt is voor de bevestiging van bijko- mende lasten. Controleer de informatie die bij de ets is gele- verd of vraag informatie en raad aan de fabrikant van de ets. NL32 33 Fietsstoeltje achterop Eggy / Eggy Relax Fietsstoeltje achterop Eggy / Eggy Relax NEDERLANDS NEDERLANDS

3) Plaats het stoeltje en zijn onderdelen zodanig dat maximaal

comfort en maximale veiligheid verzekerd worden aan het kind. Wanneer het kind in het stoeltje zit, moet de rugleuning lichtjes achteruit hellen om te vermijden dat het kind vooruit kan schui- ven.

4) Controleer of alle delen van de ets correct werken na de mon-

tage van het stoeltje.

5) Controleer of er in uw land eventuele wetten bestaan die het

gebruik van etsstoeltjes voor het vervoer van kinderen regle- menteren.

6) Controleer bij het eerste gebruik en vervolgens regelmatig of

het gewicht en de afmetingen van het kind de maximale waar- den voor het gebruik van het stoeltje niet overschrijden.

7) Controleer of het kind of deel van zijn kleding niet in aanraking

komt met de bewegende delen van het stoeltje of van de ets. Vermijd dat de handen en voeten van het kind in aanraking kunnen komen met het wiel of beklemd kunnen raken in de remmen.

8) Controleer of er geen snijdende delen zijn die in aanraking kun-

nen komen met het kind (bijvoorbeeld uitgerafelde of versleten kabels enz.).

9) Controleer of de veiligheidgordels niet losgekomen zijn en niet

in aanraking komen met de bewegende delen van de ets, in het bijzonder met de wielen, ook wanneer er geen kind in het stoeltje vervoerd wordt.

10) Gebruik altijd de veiligheidgordels. Verzeker u ervan dat het

kind correct met de veiligheidsgordels bevestigd is aan het stoeltje.

11) Het kind moet in het stoeltje beter gekleed en tegen koude be-

schermd zijn dan de bestuurder van de ets. Bescherm het kind tegen de regen.

12) Het is raadzaam het kind te voorzien van een gehomologeerde

13) Controleer of het stoeltje niet te warm is (bijvoorbeeld overver-

hit door de zon) alvorens het kind erop te zetten.

14) Haal het stoeltje van de ets wanneer deze met de auto ver-

voerd auto. De luchtstromen zouden het stoeltje kunnen be- schadigen of van de ets kunnen losmaken, wat tot ongevallen zou kunnen leiden.

15) Bedek eventuele veren van de zitting, zodat de vingers van het

kind er niet klem en/of verplet in kunnen geraken.

16) Controleer voor elk gebruik of het stoeltje correct op het beves-

tigingsblok vastzit: wanneer men de steunarm naar boven trekt, mag het stoeltje niet uit het bevestigingsblok loskomen.

17) Het materiaal van het etsstoeltje (polypropyleen) verliest en-

kele van zijn mechanische eigenschappen als het veroudert of als het langdurig aan de weersomstandigheden wordt bloot- gesteld (zon, regen, vorst, enz.). Bij een normaal gebruik en een normale blootstelling aan de weersomstandigheden wordt geadviseerd het etsstoeltje na drie jaar te vervangen. Waarschuwingen

1) LET OP: Leg geen andere bagages op het stoeltje. Eventu-

ele bijkomende bagage moet aan de tegenovergestelde kant van het stoeltje op de ets bevestigd worden. Bv.: in geval van een achterstoeltje, dient men een voorste draagrek te gebruiken en omgekeerd.

2) LET OP: Breng geen wijzigingen aan het stoeltje aan.

3) LET OP: De ets besturen met een kind in het stoeltje is anders;

vooral voor wat betreft het evenwicht, het sturen en het rem- men.

4) LET OP: Laat het kind nooit onbewaakt in het stoeltje wanneer

de ets geparkeerd is.

5) LET OP: Gebruik het stoeltje niet indien een onderdeel ont-

breekt of stuk is. Montage en assemblage van het etsstoeltje Afbeelding 1: Plaats het bevestigingsblok (7) op de steunbuis van de ets. Breng de steunen (10) op de metalen beugels (6) aan en draai het blok (7) vast met de 4 schroeven en sluitringen (8). Niet volledig vastzetten, zodat de stand nog naderhand versteld kan worden. Als in de zone waar de metalen beugels (6) worden geplaatst, een kabel loopt, kunnen de beugels (6) tussen de kabel en de steunbuis worden geplaatst (Afb. 1A). Afbeelding 2: Haal de steunarm (5) uit de blokkeerring en verwijder hem uit zijn zitting. Afbeelding 3: Plaats de steunarm (5) in zijn zitting zoals aangegeven op de af- beelding en duw de geleideplaat (5) tot deze tegen de zitting stoot en niet verder geduwd kan worden (zie ook afbeelding 4). Afbeelding 4: Steek de blokkeerpen (9) helemaal in het gat B. Afbeelding 5: Draai de blokkeerpen 90° in de richting van de klok en steek het veiligheidstandje van de blokkeerpen in de vrije ruimte (zie ver- grootte afbeelding). GEVAAR: De blokkeerpen is een belangrijk deel voor de veiligheid34 35 Fietsstoeltje achterop Eggy / Eggy Relax Fietsstoeltje achterop Eggy / Eggy Relax NEDERLANDS NEDERLANDS en moet in ieder geval aangebracht worden. Voor iedere etsrit moet de juiste positie gecontroleerd worden! Afbeelding 6: Steek de twee uiteinden van de steunbeugel (5) in de twee gaten van het bevestigingsblok (7). Wanneer het stoeltje goed geplaatst is, de schroeven (8) geleidelijk aandraaien totdat het bevestigingsblok niet meer om het frame heen draait. Laat het deksel (13) op het voorste deel van de vergrendeling (7) glijden. Bedek de achterkant van het bevestigingsblok (6) met de bescherming (12) (zie afbeelding 1). Afbeelding 7: Regel de horizontale en verticale positie van het stoeltje volgens de parameters getoond op de afbeelding. Het zwaartepunt (zie afb., rood rondje) mag zich niet verder dan 10 cm achter de as van het wiel bevinden. Corrigeer, indien nodig, de horizontale positie van het stoeltje zoals beschreven is in afbeelding 8. Wanneer het stoeltje correct geplaatst is, de schroeven (8) geleidelijk aandraaien totdat het bevestigingsblok niet meer om het frame heen draait. Het optimale aanhaalkoppel bedraagt 8 Nm. Afbeelding 8: Correctie van de horizontale positie. Fase 1: Druk de twee helften van de handgreep van de blokkeerpen tegen elkaar aan zodat het veiligheidstandje los raakt. Fase 2: Draai de blokkeerpen 90° naar beneden. Fase 3: Verzet het stoeltje horizontaal tot in de gewenste positie. Fase 4: Bevestig de steunarm zoals getoond op afbeelding 5. Afbeelding 9: Bevestiging van de voetsteunen: Plaats de voetsteun met het teken “SX” op de hoogste positie van het linkerbeen van het stoeltje. Steek de regelpen met de aanduiding “SX” van de buitenkant van het stoeltje naar binnen. Herhaal deze handelingen voor de rechter voetsteun en zijn regelpen, die aangegeven zijn met “DX”. Gebruik van het stoeltje Afbeelding 10: Enkel voor Eggy Relax: Het stoeltje schuin zetten. Trek de ontgren- delingsknop (E) omhoog om het stoeltje in de schuine stand te zet- ten. Houd de ontgrendelingsknop omhoog en regel met uw andere hand de schuinstand van het stoeltje. Laat de ontgrendelingsknop (E) los. Afbeeldingen 11-12 Afstelling hoogte voetsteun. Draai de regelpen omhoog en verplaats de voetsteun naar de gewenste positie. Zodra u de gewenste positie gevonden hebt, blokkeert u de voetsteun door de regelpen omlaag te draaien. Afbeelding 13: De veiligheidsgordel van het kind vastmaken: Regel de hoogte en de lengte van de gordels naar gelang het kind groot is. Hoogte van de gordels regelen: verwijder de gordels voor de afstelling van de hoogte; steek de gesp van keer tot keer achter de rugleuning door de opening. Kies de bovenste of de onderste openingen om de gordels op basis van de lengte van het kind te bevestigen. Lengte van de gordel regelen:: Wijzig de lengte van de gordels door de ges- pen te verplaatsen. De gordels moeten stevig vastzitten maar niet te strak. De gordels vastmaken: Verbind de sluiting van de gordel. Controleer of de sluiting van de gordel goed vastklikt, door na de klik aan de gordel te trekken. Afbeelding 14: Om de sluiting los te maken, drukt men tegelijkertijd op de twee toetsen (vooraan en achteraan) op de sluiting. De sluiting gaat open. Afbeelding 15: Vergrendeling en ontgrendeling van de voeten van het kind: Om de voeten van het kind vast te zetten, dient men het riempje aan de buitenkant van het voetsteuntje in de daarvoor bestemde haak op de voetsteun zelf te steken. Verzeker u er altijd van dat de voetjes van uw kind goed op de voet- steunen bevestigd zijn. Met het bijgeleverde riempje is een ruime regeling mogelijk. Afbeelding 16: Druk op de ontgrendelingsknop van het bevestigingsblok (7) en verwijder het stoeltje. Om het etsstoeltje opnieuw vast te zetten, steekt men de steunarm (5) in de twee openingen van het bevesti- gingsblok (7) tot de ontgrendelingsknop klikt (afb. 6). OPMERKING: het bevestigingsblok (7) is voorzien van een diefstal- beveiliging die bediend kan worden met een van de bijgeleverde sleutels (11) (Afb. 17): Steek de sleutel (11) in het bevestigingsblok (7) en draai deze linksom om de ontgrendelingsknop vast te zetten en verwijdering van het stoeltje te verhinderen. Draai de sleutel (11) rechtsom om de werking van de ontgrendelingsknop te herstellen. Onderhoud

1) Reinig het stoeltje, de zitting en de gordels met lauw water en

een neutraal reinigingsmiddel. Gebruik geen oplosmiddelen of bijtende of schurende reinigingsmiddelen. Laat de bekleding aan de lucht drogen. Niet strijken.

De reparatie van het stoeltje en de vervanging van beschadigde de- len mogen uitsluitend door bevoegd personeel uitgevoerd worden.36 37 Fietsstoeltje achterop Eggy / Eggy Relax NEDERLANDS Technische gegevens Product Fietsstoeltje voor kinderen OKBABY mod. Eggy / Eggy Relax Afmetingen 40x34x80 cm (LxDxH) Gewicht 4,4 kg Optioneel toebehoren

• Bevestigingsblok nr 37490000 De steunarm is niet bij het bevestigingsblok geleverd Diameter stang van 28 tot 40 mm
