HASZNÁLATI ÚTMUTATÓ Eggy 36 OKBABY

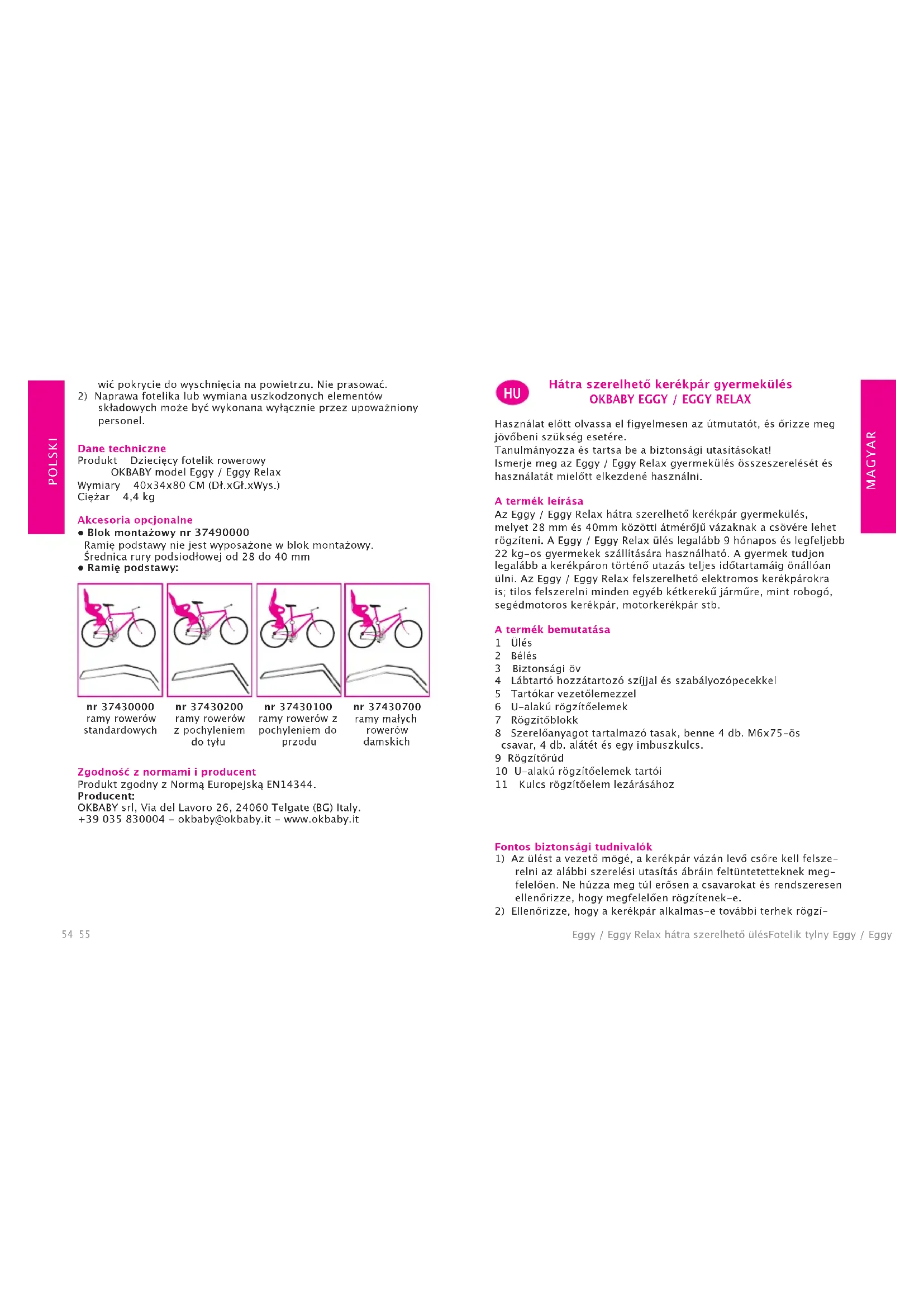

Hátra szerelheto kérekpar gyermeküles OKBABY EGGY / EGGY RELAX

HU

Hasznalat elott olvassa el figyelmesen az utmutatot, es orizze meg jovobeni szukseg esetere.

Tanulmányozza és tartsa be a biztonsagi utasitásokatl Ismerje meg az Eggy / Eggy Relax gyrermeküles összeszerelését es hasznalatá mielöll elkezdené hasznalni.

A termek leirasa

Az Eggy / Eggy Relax hátra szerelheto kékpar gerymekulés, melyet 28 mm és 40mm kozotti atmérojú vizaknak a csövre lehet rögziteni. A Eggy / Eggy Relax üles legalabb 9 honapas és legfeljebb 22 kg-os gerymekek szallitára hasznalható. A gerymek tudjon legalabb a kékparon történő utazás teljes idotartamaig onalloan ünlni. Az Eggy / Eggy Relax felszerelheto elektromos kékparokra is; tílos felszerelni minded egyeb kétkerekjärmüre, mint robogó, segédmotoros kékpar, motorkékpar stb.

A termek bemutatasa

1 Üles
2 Beles
3 Biztonsagi oy
4 Lábtartó hozztartozó szijjal és szabályozópecekkel
5 Tartokar gezetolemezzel
6 U-alaku rogzitoelemek
7 Rögzitoblokk
8 Szereloanyagot tartalmazó tasak, benne 4 db. M6x75- os csavar, 4 db. alatét ég y imbuszkulcs.
9 Rogztiorud
10 U-alaku rozgztioelemek tartoi
11 Kulcs rogzitoelem lezarasahoz

FontosBiztonsagi tudnivalok

1) Az ülest a gezetö möge, a kerékpar vázán levo csore kell felszereñlì az alábbi szerelesi utrasén ábrin felṭunteteteknek megfeleloē. Ne húzza meg tól erosen a csavarokat és rendszeresen ellenorizhe, hógy megfeleloē rögztitenek-e.
2) Ellenorizzze, hogy a kerékpar alkalmas-e további terhek rogzi-

tésère. Ellenorizze a kérékpárhoz mellekelt tajekoztatast, vagy kerjen tanacsoat a kerekpár gyartójátol.

3) Ügy helyezze el a gyermekülest és tartezikait, hogy a lehe-tó legnagyobbBiztonsagot és kenyelmetbizitosya gyermek száráma. Amikor a gyermek az ülesben ül, a hattámlanak kissé hatra kell dölne ügy, hogy a gyermek nc suszshasson elore.
4) Ellenorizze, hogy a kerekpár minded része megfeleloen mukö-dik-e, amikor a gyermekulés fel van szerelve.
5) Ellenorizze, hogy vannak-e az On orszagaban a kerekparos gyermekulések hasznalatat szabalyozho hatalyos törvenyek.
6) Ellenorizzee a hasznalat elején, majd ezután rendszeres idoközónként, hagy a ygermek súlya es mérene ne haladja meg az ulés hasznalatahoz megengedett hatarertekeket.
7) Ellenorizze, hogy a gyermek vagy ruhazata ne erintkezzen az ulés vagy a kerékpar MOZgo részeivel. Ugyeljen arra, hogy a gyermek keze vagy lába ne erintkezzen a kerékkel es ne szorul-ion a fékbe.
8) Ellenorizze, hogy a kerekpar éles részei ne erintkezzenek a gyermekkel (peldaal serult verzetekek stb.).
9) Ellenorizzee, hogy aBiztonsagi ov ne legyen laza es ne erintkezzen a kerekpár MOZgo reszeivel, fokent a kerekekkel, akkorsem, amikor nem szallitja a gyermeket az ulesben.
10) Mindig kapcsolja be aBiztonsagi ovet. Gyzodjon meg arrol, hogy a gyermeket megfeleloen rogzitette a biztonsagi ovvel.
11) Az ülesben szällitott gyermeket a kerekpar verzetojénel melegebben öltöztesse és Jobban védje a hidegtól. Védje a gyermeket az esétól.
12) Ajanolott a gerymekre szabvanyos vedosisakot adni.
13) Ellenorizze, hogy az üles nem tul forro-e (peldául erós napsü-tésben), mielott beleulteneté a gyermeket.
14) Amikor gepkocsival szaillitja a kerekpárct, szerelje le a gyrmek-ulest. Az eros levegoaramlas sérulseket okozhat az ulesen vagy leszakithatja a kerekparrol, es balesetet okozhat.
15) Ha vannak, takarja le a kerekpar ulesenek rugoit, hogy a gyer-mek ujjai ne szorulhassanak kozejuk.
16) Minden hasznalat elott ellorizrize, hagy a ygermekulés megfeleloer rgzüe- al rozgítoblokkr: a tartókar felfé huźásakor az ulésnek nm szabad vegánlia a rögztöblokkról.
17) A környezeti hatásoknak (napsutés, esó, jeg, stb.) huzamosan kitett gyermekülés anyaga (polipropilén) eloregedik, és ezert megváltoznak egyes mechanikai tulajdonságai. Normál haszná-lat és környezeti hatások esetén ajánlatos a gyermekulést három

éventle lecseréni. Figyelmeztétés

1) FIGYELEM! Ne helyezzen csomagokat a gyermekulésre. Amennyiben csomagokat kivan szallitani, ezeket a kerékparnak a gyermekulésel ellentétes oldalára rogzítse. Pl. ha a gyermekulés hatra van felszerelve, akkor elulso csomagtartót használjon és viszont.
2) FIGYELEM! Ne módosítsa a gyermekülestre.
3) FIGYELEM! A kerekpar verzeteşi modja megvaltozhat, amikar a ygermeket szallitja, ez kulönosen vonatkozik az egyensulyra, a kanyarodasra és a fekezesre.
4) FIGYELEM! Soha ne hagyja a gyermeket felugyelet nélkül az ülesben, amikor a kerekpart valahol leallitja.
5) FIGYELEM! Ne hasznalja a gyermekulest, ha annihily része hianyzik vagy能力和.

A ygermekulés felszerelése és összeserelése 1. ábra:

Helyezze a rogztöblokkot (7) a kerékpár vázára. Illessze a tartókat (10) az U-alakú rogztöelemekre (6), majd a 4 db. csavar és alatét segít ségevel (8) csavarozza fel a rogztöblokkal (7) együtt. Ne húzza meg teljesen a csavarokat, hogy késöbb a kívant helyzetbe allithassa. Amennyiben az U-alakú rogztöelemek (6) közelében gezeték fut, a rogztöelemeket (6) a gezeték és a kerékpár vázá koze lehet helyezni (1A ábra).

2. ábra:

Emelje ki a tartokart (5) a rogzitogyurubol es vegye ki a helyebol. 3.abra:

Illesse a tartókart (5) a helyere az abrán felttuntetetteknek megfeleloen, és tolja be a gezetölemezt (5) utközésig (lásd a 4. abrat is).

4. ábra:

Nyomja teljesen a rogzitiorudat (9) a B furatba.

5. abra:

Fordítsa el a rogztórudat 90^ -kal az ora jarásanak megfeleloen, és illesse z a rogztórudbiztonsági fogat a szabad rovátkába (lásd a kinagyitott részletet).

VESZÉLY! A rögztórd bitzonsági szempontból fontos darab, és vindig a helyere kell illeszteni. A megfelelo allasát minded egyes kerékparózas elott ellenorizni kell.

6. ábra:

Helyezze a tartokar (5) két végét a rogzitoblokk (7) két furatába.

7. ábra:

Alltta be a ygermekules vizszintes es fuggoleges helyzet et az abran felttunetett parameterek szerint. A sulyponton (lads az abran a piros kort) athalado, a talajra meroleges vonal nem lehet a kerek tengelyen athalado, a talajra meroleges vonahtol 10 cm-nel nagyobb tavolsagra. Amennyiben szukseges, allitson a ygermekules vizszintes helyzeten a 8. abra szerint. Amikor az ules megfelelo helyzeten van, huzza meg fokozatosan es egyenletesen a csavarokat (8) egeszden addig, amig a rogzitoblok m隣 nem fordul el a viz korul. Az optimalis nyomatek 8 Nm.

8. ábra:

A vizszintes helyzet allitasa:

1. fázis: Nyomja a rogztórd fogantuyujának két felet egymás fele oly mo don, hogy aBiztonsági fog kiszabaduljon.

2. fasz: Forditsa a rogzitorudat 90^ -kal lefelé

3. fázis: Tolja az ülest vizszintes irányban egészen addig, amig a kivant helyzetet el nem éri.

4. fázis: Rógzítse a tartókat az 5. abrán felṭuntetétnek megfe-loen.

9. ábra:

A labtartó rógztése: Allitsa az, SX" (= bal) jelzesú látbartó at üles bal labrészenek legmagasabb pontjába. Illesse be az, SX" jelzesú szabalyozó pecket az üles széletól befele haladva. Végezce à fenti mveletet a DX" (= jobb) jelzesú látbartóval és pecekkel is.

A gyermekulés hasznalata

10. ábra:

Csak Eggy Relax: A gyermekulés megdontése. Az üles dolësszöge-nek beaillitásho hazza felféle a kioldógombot (E). Mikozben a kioldógombot felhuzva tartja, a masik kezevel dontse a kivist helyzetbe az ülest. Ezt kovetoen engedje el a kioldógombot (E).

11-12. ábra:

A lþartó magassagának szabályozása. Forditsa felfelé a beallitópecket és allitsa a lþartó t a kivant helyzetbe. Amikor eléri a kivant helyzetet, a beallitópecek felfelé fordításával rogzítse a lþartót.

13. ábra:

Kösse be a ygermekBiztonsagi ovet: Allitsa be az ovek magassagat es hosszusagat a ygermek magassaganak megfeleloen. Allitsa be az ovmagassagat: a magassag beailltsahoz uyg kihuzni az oveket, hogy a hattamla mogott levo rogztodarabokat a nyilason

keresztultolja. A ygermek magassagatol fuggoen valassza a felso vagy also nyilasokat az ovek rogzitesehez. Alilsa be az ov hosszusagat: az ov hosszusagat az ov caitajalal allithatja be. Az ovet jol kell rogziteni, visont nim szabad tul szorosnak sem lennie.

Kapcsolja be az övet: Csatlakoztassa az öv zaröegységeit. Ellenörizze, hogy az öv kattanással zarodjon megfeleloen a helyère. A kattanast kovetoen huzza meg az övet, és ellenorizze, hogy megfeleloen zarodott-e.

14. ábra:

A kioldáshoz nyomja be egyidejüleg a zaröegységen levó két (elúso és hatulso) gombat. A zár kioldódk.

15. ábra:

A gyermek labanak rozgizete es kioldasa: a gyermek labanak rozgizétesehez erositse a hevedert a labtarto kulso oldalan levokapocba. Gyozodjon meg mindig arrol, hogy gyermek laja jol legyen a labtartohoz rozgizte. A heveder nagyon szeles szabalyozasi skalat tesz lehetove.

16. ábra:

A gyrermekulés eltavolitasa: Nyomja be a rogztöblokk (7) kioldogombját es végye le a gyrermekulés. A gyrermekulés rogztéshez illessze a tartókart (5) a rogztöblokkon (7) levó furatokba a tartópecek kattanááig (6. abra).

MEGJEGYZÉS: a rögztöblokk (7) lopasgátó rendszerrel van szerelve, amit az üleshez adott kulccsal (11) lehet bekapcsolni (17. ábra): Helyezeze a kulcsot (11) a rögztöblokkba (7), és fordütsa el az árajárásával ellentêtes irányba. Ekkor a kioldógomb hasznalhatatlanná valik, és nem lehet a gyerekülest levenni. Fordütsa el a kulcsot (11) az árajárásával megegyező irányba, hogy a kioldógomb ujra mūködjon.

Karbantartás

1) Az oveket, a gyermekulest es a belest langyos vizzel es semle-ges tisztitoszerrel tiszittsa. Ne hasznaljon oldszereket, vagy karcolo illetve maro szereket. A belest levegon hagyja megsza-radni. Ne vasalja.
2) A gyermekulés javitásat és az alkatrészek cserejét kizárolag felhatalmazott szakember végezheti.

Muszaki adatok

Termek Gyermek kerekparules

OKBABY Eggy / Eggy Relax

Méretek 40x34x80 CM (Szelesseg x Mélység x Magassag

Suly 4,4Kg

Extra tartozékok

Rogztoblokck cikksz. 37490000

A tartókar nem képezi részet a rogzitoblokknak.

Tartocso atmero 28 es 40 mm kozott

Tartókar:

Megeleloség es gyartó
37430000 sz.
standard
kerékpárvaz
37430200 sz.
hatafelé dol
kerékpárvaz

37430100 sz.
elore dolo
kerékpárvaz

37430700 sz.
kis kerékpárvaz
nokierekaparhoz

Az EN14344-es szabvanynak megfeleloen keszult

Gyarto:
