MANUALE UTENTE Eggy Relax OKBABY

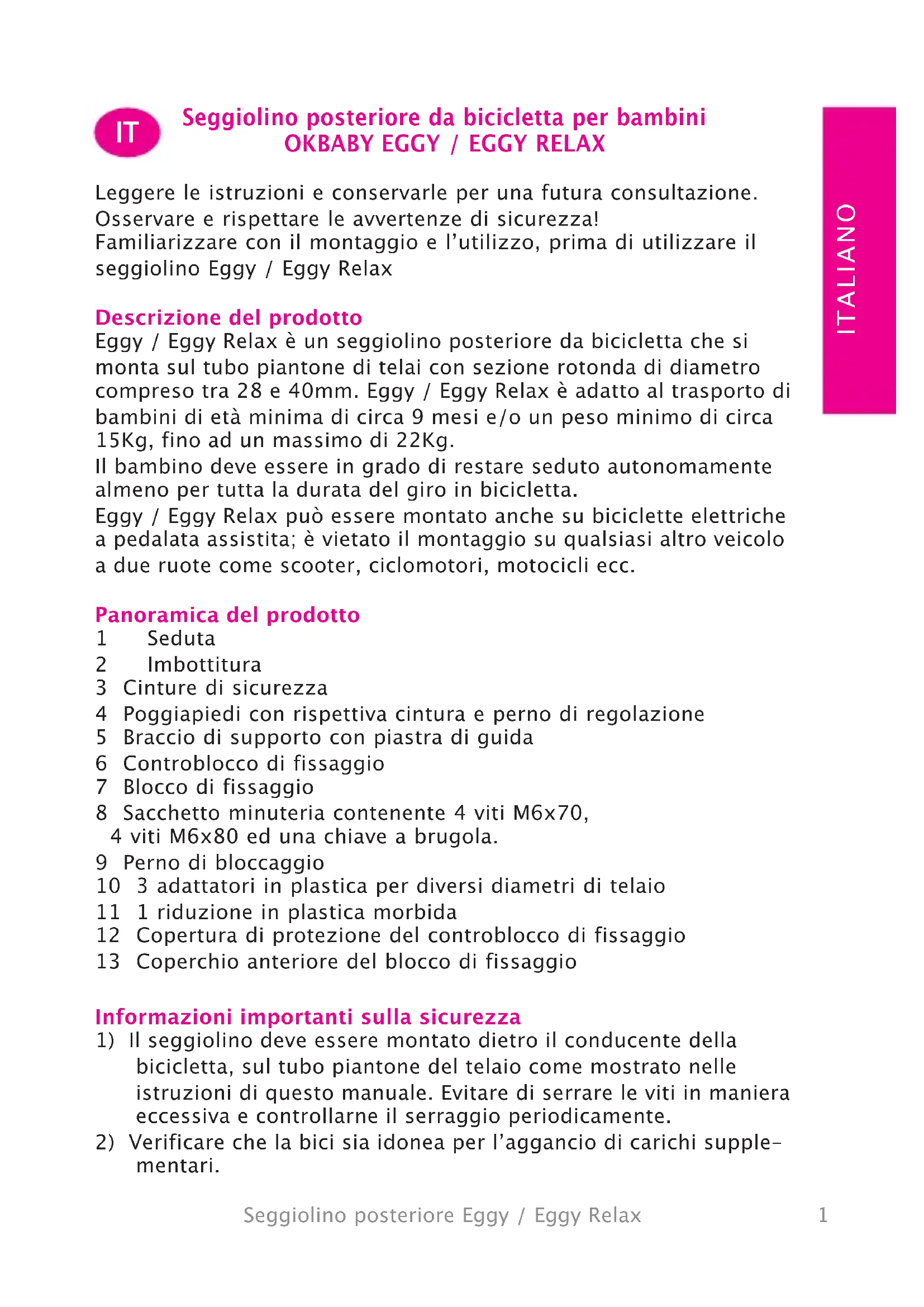

ITALIANO Seggiolino posteriore da bicicletta per bambini

OKBABY EGGY / EGGY RELAX

Leggere le istruzioni e conservarle per una futura consultazione. Osservare e rispettare le avvertenze di sicurezza! Familiarizzare con il montaggio e l’utilizzo, prima di utilizzare il seggiolino Eggy / Eggy Relax Descrizione del prodotto Eggy / Eggy Relax è un seggiolino posteriore da bicicletta che si monta sul tubo piantone di telai con sezione rotonda di diametro compreso tra 28 e 40mm. Eggy / Eggy Relax è adatto al trasporto di bambini di età minima di circa 9 mesi e/o un peso minimo di circa 15Kg, fino ad un massimo di 22Kg. Il bambino deve essere in grado di restare seduto autonomamente almeno per tutta la durata del giro in bicicletta. Eggy / Eggy Relax può essere montato anche su biciclette elettriche a pedalata assistita; è vietato il montaggio su qualsiasi altro veicolo a due ruote come scooter, ciclomotori, motocicli ecc. Panoramica del prodotto 1 Seduta 2 Imbottitura 3 Cinture di sicurezza 4 Poggiapiedi con rispettiva cintura e perno di regolazione 5 Braccio di supporto con piastra di guida 6 Controblocco di fissaggio 7 Blocco di fissaggio 8 Sacchetto minuteria contenente 4 viti M6x70, 4 viti M6x80 ed una chiave a brugola. 9 Perno di bloccaggio 10 3 adattatori in plastica per diversi diametri di telaio 11 1 riduzione in plastica morbida 12 Copertura di protezione del controblocco di fissaggio 13 Coperchio anteriore del blocco di fissaggio Informazioni importanti sulla sicurezza

1) Il seggiolino deve essere montato dietro il conducente della

bicicletta, sul tubo piantone del telaio come mostrato nelle istruzioni di questo manuale. Evitare di serrare le viti in maniera eccessiva e controllarne il serraggio periodicamente.

2) Verificare che la bici sia idonea per l’aggancio di carichi supple-

ITALIANO ITALIANO Verificare le informazioni fornite insieme alla bicicletta o chie- dere informazioni e consiglio al produttore della stessa.

3) Sistemare il seggiolino ed i suoi componenti in modo da con-

ferire al bambino il massimo confort e sicurezza. Quando il bambino è nel seggiolino, lo schienale deve essere leggermente inclinato indietro, in modo da impedire che il bambino possa scivolare in avanti.

4) Verificare che ciascuna parte della bicicletta funzioni corretta-

mente con il seggiolino montato.

5) Verificare l’esistenza di eventuali leggi presenti nel vostro Stato

che regolamentano l’utilizzo di seggiolini da bicicletta per il trasporto di bambini.

6) Verificare inizialmente e poi di volta in volta che il peso e le

dimensioni del bambino non eccedano i massimi consentiti dal seggiolino.

7) Verificare che il bambino o parte del suo abbigliamento non en-

trino in contatto con le parti in movimento del seggiolino o della bicicletta. Evitare che le mani ed i piedi del bambino possano entrare in contatto con la ruota o si possano incastrare nei freni.

8) Verificare che non ci siano parti taglienti della bicicletta che

possano entrare in contatto con il bambino (ad esempio cavi sfilacciati o deteriorati ecc.).

9) Verificare che le cinghie di sicurezza non siano allentate e che

non entrino in contatto con le parti in movimento della biciclet- ta, in particolar modo con le ruote, anche quando nel seggiolino non viene trasportato il bambino.

10) Utilizzare sempre le cinture di sicurezza. Assicurarsi che il bam-

bino sia allacciato correttamente con le cinture al seggiolino.

11) Il bambino nel seggiolino deve essere vestito e protetto dal

freddo più che del conducente della bicicletta. Proteggere il bambino dalla pioggia.

12) E’ preferibile fare indossare al bambino un caschetto di prote-

13) Verificare che il seggiolino non sia troppo caldo (ad esempio

surriscaldato dal sole) prima di fare sedere il bambino.

14) Togliere il seggiolino quando la bicicletta viene trasportata con

l’automobile. Le turbolenze d’aria potrebbero danneggiare il seggiolino o staccare il seggiolino dalla bicicletta, causando incidenti.

15) Coprire eventuali molle della sella, in modo da impedire che le

dita del bambino possano rimanervi intrappolate e/o schiacciate.

16) Verificate prima di ogni utilizzo che il seggiolino sia corret-

tamente innestato nel blocco di fissaggio: tirando verso l’alto il braccio di supporto, il seggiolino non si deve staccare dal blocco di fissaggio.

17) Il materiale del seggiolino (polipropilene) perde alcune delle

sue proprietà meccaniche con il processo di invecchiamento se esposto per lungo periodo agli influssi dell’ambiente (sole, pioggia, ghiaccio, ecc.). In caso di normale utilizzo e esposizio- ne agli influssi ambientali si consiglia di sostituire il seggiolino dopo tre anni. Avvertenze

1) ATTENZIONE: Non appoggiare ulteriori bagagli al seggiolino.

Eventuali bagagli aggiuntivi devono essere applicati sul lato opposto della bicicletta rispetto al seggiolino. Es.: in caso di seggiolino posteriore, utilizzare un portapacchi anteriore e vice- versa.

2) ATTENZIONE: Non modificare il seggiolino.

3) ATTENZIONE: La guida della bicicletta potrebbe essere diffe-

rente con un bambino nel seggiolino; in particolare per quanto riguarda l’equilibrio, la sterzata e la frenata.

4) ATTENZIONE: Non parcheggiare mai la bicicletta lasciando il

bambino incustodito nel seggiolino.

5) ATTENZIONE: Non utilizzare il seggiolino se una qualsiasi parte

risulta mancante o rotta. Montaggio ed assemblaggio del seggiolino Illustrazione 1: Determinare il diametro del telaio e scegliere l’adattatore in plastica (10) adatto. Il diametro di riferimento è riportato su ogni singolo adattatore. Fissare il blocco di fissaggio (7) ed il controblocco di fissaggio (6), interponendo l’adattatore in plastica (10) e la riduzio- ne in plastica morbida (11). L’adattatore in plastica (10) presenta apposite sedi per l’alloggiamento di passacavi saldati sul telaio e passaggio cavi. Lasciate le viti di fissaggio (8) leggermente allentate per regolare la posizione verticale del seggiolino fissandole poi alla fine del montaggio. La coppia di serraggio ottimale è 8Nm. Illustrazione 2: Svincolare il braccio di supporto (5) dall’anello di fermo ed estrarlo dalla sede. Illustrazione 3: Inserire il braccio di supporto (5) nell’apposita sede come mostrato nella figura e spingere la piastra di guida (5) fino a quando batte contro la sede guida e non può più essere spinta oltre (vedi anche illustrazione 4).4 Seggiolino posteriore Eggy / Eggy Relax Seggiolino posteriore Eggy / Eggy Relax

ITALIANO ITALIANO Illustrazione 4: Inserire completamente il perno di bloccaggio (9) nel foro B. Illustrazione 5: Ruotare in senso orario di 90° il perno di bloccaggio e innestare il dentino di sicurezza del perno di bloccaggio nello spazio libero (vedere particolare ingrandito). PERICOLO: Il perno di bloccaggio è una parte rilevante per la sicu- rezza e deve essere innestato in ogni caso. La corretta posizione deve essere controllata prima di ogni marcia! Illustrazione 6: Inserire le due estremità del braccio di supporto (5) nei due fori del blocco di fissaggio (7). Quando il seggiolino è correttamente posizionato, stringere le viti (8) in modo graduale ed uniforme fino a quando il blocco di fissaggio non ruota più attorno al telaio. Inserire a scorrimento il coperchio (13) sulla parte anteriore del blocco di fissaggio (7). Coprire il controblocco (6) con la copertura di prote- zione (12) (vedere illustrazione 1). Illustrazione 7: Regolare la posizione orizzontale e verticale del seggiolino secondo i parametri mostrati nella figura. Il baricentro (vedere fig., cerchio rosso) non deve trovarsi a più di 10cm dietro l’asse della ruota. Se necessario, correggere la posizione orizzontale del seggiolino come descritto nell’illustrazione 8. Illustrazione 8: Correzione della posizione orizzontale. Fase 1: Premere le due metà dell’impugnatura del perno di bloc- caggio una contro l’altra in modo che il dentino di sicurezza si disincastri. Fase 2: Ruotare il perno di bloccaggio di 90° verso il basso. Fase 3: Spostare il seggiolino in senso orizzontale fino ad ottenere la posizione desiderata. Fase 4: Fissare il braccio di supporto come mostrato nell’illustrazione 5. Illustrazione 9: Fissaggio dei poggiapiedi: Posizionare il poggiapiedi con il contras- segno “SX” nella posizione più alta della gamba sinistra del seggio- lino. Introdurre il perno di regolazione con il contrassegno “SX” dal lato esterno del seggiolino verso l’interno. Ripetere le operazioni descritte per il poggiapiedi destro ed il relativo perno di regolazio- ne, contrassegnati con “DX”. Uso del seggiolino Illustrazione 10: Solo Eggy Relax: Inclinare il seggiolino. Per impostare l’inclinazio- ne del seggiolino tirare verso l’alto la manopola di sbloccaggio (E). Mantenendo la manopola sollevata, portare con l’altra mano l’incli- nazione del seggiolino alla posizione desiderata. Rilasciare quindi la manopola di sbloccaggio (E). Illustrazioni 11-12: Regolazione altezza poggiapiedi. Ruotare verso l’alto il perno di regolazione e spostare il poggiapiedi nella posizione desiderata. Una volta trovata la posizione desiderata, bloccare il poggiapiedi ruotando il perno di regolazione verso il basso. Illustrazione 13: Allacciare la cintura del bambino: Regolare l’altezza e la lunghezza delle cinture a seconda della statura del bambino. Impostare l’altez- za della cintura: estrarre le cinture per la regolazione dell’altezza, inserendo di volta in volta la fibbia dietro lo schienale attraverso l’apertura. Scegliere le aperture superiori o inferiori per fissare le cinture in base all’altezza del bambino. Impostare la lunghezza della cintura: modificare la lunghezza delle cinture facendo scorrere le fibbie. Le cinture devono essere fissate in modo saldo senza che il bambino sia troppo stretto. Allacciare le cinture: Collegare la chiusura della cintura. Controlla- re che la chiusura della cintura scatti correttamente in posizione, tirando la cintura dopo lo scatto. Illustrazione 14: Per sbloccare la chiusura premere contemporaneamente i due pul- santi (anteriore e posteriore) presenti nella chiusura. La chiusura si sblocca. Illustrazione 15: Bloccaggio e sbloccaggio dei piedi del bambino: per bloccare i piedi del bambino, fissate il cinturino sul lato esterno del piedino nell’ap- posito gancio ricavato sul piedino stesso. Assicuratevi sempre che i piedini del vostro bambino siano ben fissati ai poggiapiedi. Il cinturino in dotazione permette una regola- zione molto ampia. Illustrazione 16: Togliere il seggiolino: Premere il pulsante di sgancio del blocco di fissaggio (7) ed estrarre il seggiolino. Per agganciare nuovamente il seggiolino, inserire il braccio di supporto (5) nei due fori del blocco di fissaggio (7) fino a far scattare la leva di ritegno (fig.6).6 Seggiolino posteriore Eggy / Eggy Relax

1) Pulire il seggiolino, l’imbottitura e le cinture con acqua tiepida

e con un detergente neutro. Non utilizzate solventi o detersivi corrosivi ed abrasivi. Lasciare asciugare l’imbottitura all’aria. Non stirare.

2) La riparazione del seggiolino e la sostituzione di componenti

danneggiati deve essere eseguita esclusivamente da personale autorizzato. Dati tecnici Prodotto Seggiolino da bicicletta per bambini OKBABY mod. Eggy / Eggy Relax Dimensioni 40x34x80 CM (LxPxH) Peso 4,4Kg Accessori optional

• Blocco di fissaggio n. 37425210 Il braccio di supporto non è corredato al blocco di fissaggio. Diametro tubo piantone da 28 a 40 mm

• Braccio di supporto: Conformità e produttore Prodotto in conformità con la Normativa Europea EN14344. Produttore: OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italy. [phone] - [e-mail] - www.okbaby.it n. 37430200 telai bici con inclinazione posteriore n. 37430100 telai bici con inclinazione anteriore n. 37430700 telai bici piccoli per bici da donna n. 37430000 telai bici standard Rear mounted child bike seat
