Body Guard - Lasten pyöränistuin OKBABY - Ilmainen käyttöohje ja opas

Tuotetyyppi	Lasten polkupyöränistuin
Merkki	OKBABY
Malli	Body Guard
Mitat (P x L x K)	73 x 43 x 57 cm
Paino	4 kg
Suositeltu vähimmäisikä	9 kuukautta
Lapsen enimmäispaino	22 kg
Yhteensopiva satulatolpan halkaisija	28-40 mm
Vaatimustenmukaisuusstandardi	EN14344
Kiinnitys	Polkupyörän rungon satulatolppaan
Turvavyöt	Kyllä, säädettävissä korkeudeltaan ja pituudeltaan
Jalkatuki	Kyllä, säädettävissä korkeudeltaan pidikkeillä
Päämateriaali	Polypropeeni
Mukana tulevat lisävarusteet	4 M6x70-ruuvia, 4 aluslevyä, Allen-avain, lohkon kiristysavaimet, kiinnityslevy, rullamutteri, ruuvi, mutteri, pidikkeet
Huolto	Puhdista lämpimällä vedellä ja neutraalilla pesuaineella, kuivaa ilmassa. Älä silitä.
Korjattavuus	Vain valtuutettu henkilöstö saa korjata ja vaihtaa vaurioituneet osat.
Suositeltu käyttöikä	3 vuotta (normaalissa käytössä)
Kielletty käyttö	Skoottereissa, mopoissa, moottoripyörissä. Älä asenna muita matkatavaroita istuimeen.
Varaosia saatavilla	Kiinnityslohko (viite 3749000), tukivarsi (useita viitteitä kallistuskulman mukaan)
Yhteensopivuus sähköpyörän kanssa	Kyllä, asennus sallittu sähköavusteisiin polkupyöriin

Usein kysytyt kysymykset - Body Guard OKBABY

Kuinka asennan Body Guard -istuimen polkupyörääni?

Kiinnitä kiinnityslohko satulatolppaan metallisilla puristimilla ja ruuveilla. Työnnä tukivarsi lohkoon, kunnes se napsahtaa paikalleen. Säädä korkeus ja kallistus painopisteen merkintöjen mukaan. Kiristä ruuvit asteittain (kiristysmomentti 8 Nm). Katso lisätietoja ohjeen kuvista 5-7.

Mikä on tämän istuimen enimmäispaino ja -ikä?

Body Guard -istuin sopii lapsille, jotka ovat vähintään 9 kuukauden ikäisiä (kykenevät istumaan itsenäisesti) ja painavat enintään 22 kg.

Kuinka säädän jalkatuet ja pidikkeet?

Irrota pidike pivotin ulkoreunalta, liu'uta jalkatuki haluttuun korkeuteen ja käännä pivot alas kiinnittääksesi. Kiinnitä pidike pivotin molemmille puolille estääksesi kosketuksen pyörän pinnoihin. Katso ohjeen kuvat 8-13.

Voinko asentaa istuimen sähköpyörään?

Kyllä, Body Guard voidaan asentaa sähköavusteisiin polkupyöriin. Sitä ei saa asentaa skoottereihin, mopoihin tai moottoripyöriin.

Kuinka hoidan istuinta ja pehmustetta?

Puhdista istuin ja pehmuste lämpimällä vedellä ja neutraalilla pesuaineella. Älä käytä liuottimia tai hankaavia pesuaineita. Anna pehmusteen kuivua ilmassa. Älä silitä.

Mitkä ovat tärkeät turvallisuusohjeet?

Kiinnitä aina turvavyöt, varmista, että lapsi istuu oikein, etteivät hänen kätensä ja jalkansa kosketa pyöriä tai jarruja ja että hänellä on hyväksytty kypärä. Älä koskaan jätä lasta ilman valvontaa pyörän päälle.

Kuinka irroitan istuimen kiinnityslohkosta?

Paina kiinnityslohkossa olevaa irrotuspainiketta ja vedä tukivarsi ulos. Asettaaksesi istuimen takaisin, työnnä varsi, kunnes kuulet napsahduksen. Lohkossa on mukana toimitetulla avaimella toimiva lukitusjärjestelmä.

Mikä on istuimen suositeltu käyttöikä?

Polypropeenimateriaali vanhenee auringon, sateen ja jään vaikutuksesta. Suosittelemme vaihtamaan istuimen kolmen vuoden normaalikäytön ja altistuksen jälkeen.

Mistä löydän varaosia Body Guard -istuimeen?

Varaosat, kuten kiinnityslohko (viite 3749000) ja tukivarsi (useita viitteitä rungon kallistuskulman mukaan), ovat saatavilla valmistajalta tai valtuutetuilta jälleenmyyjiltä.

Onko istuin yhteensopiva kaikkien polkupyörien kanssa?

Istuin asennetaan tavallisiin polkupyörän runkoihin, joissa on satulatolppa, jonka halkaisija on 28-40 mm. Runkoihin, joissa on eteen- tai taaksepäin kallistus, on saatavilla erityisiä tukivarsia. Tarkista yhteensopivuus ennen ostoa.

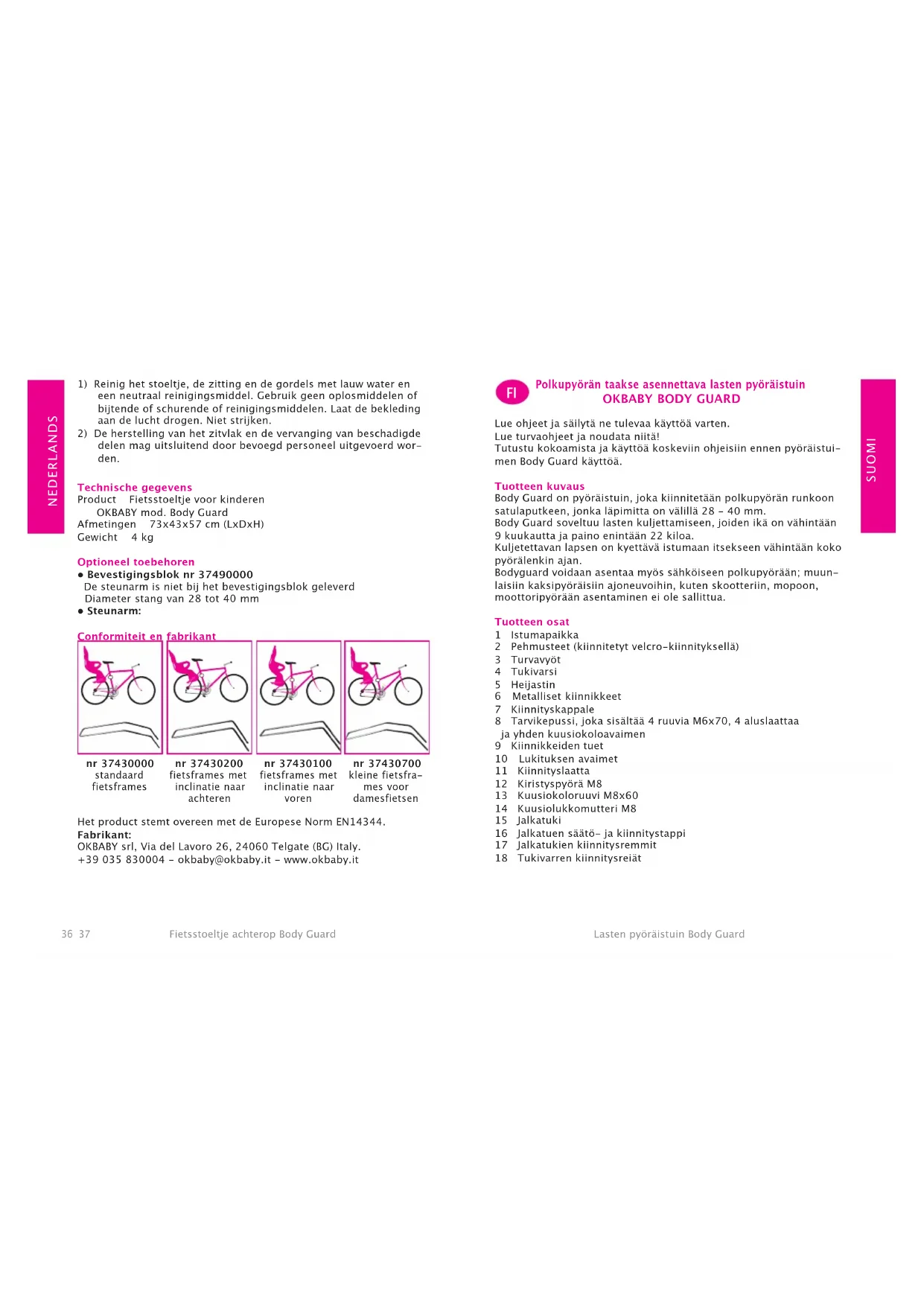

KÄYTTÖOHJE Body Guard OKBABY

Polkupyörän taakse asennettava lasten pyöräistuin OKBABY BODY guard

Lue ohjeet ja sailytane tulevaa kayttoa varten.

Lue turvaohjeet ja noudata niita!

Tutustu kokoamista ja käyttoa koskeviin ohjeisiin ennen pyöräistui men Body Guard käyttoa.

Tuotteen kuvaus

Body Guard on pyöräistuin, joka kiinnitetaa polkupyörän runkoon

satulaputkeen,jonka lapimitta on valill28-40 mm.

Body Guard soveltuu lasten kuljettamiseen, joiden ika on vahintaan 9 kuukautta ja paino enintaan 22 kiloa.

Kuljetettavan lapsen on kyettava istumaan itsekseen vahintaan koko pyoralenkin ajan.

Bodyguard voidaan asentaa myos sahkoiseen polkupyoraan; muunlaisin kaksipyoraisin ajneuvoihin, kuten skootteriin, mopoon, moottoripyoraan asentaminen ei ole sallittua.

Tuotteen osat

1 Istumapaikka
2 Pehmusteet (kiinnitetyt velcro-kiinntyksellä)
3 Turvavyot
4 Tukivarsi
5 Heijastin
6 Metalliset kiinnikkeet
7 Kiinnityskappale
8 Tarvikepussi, joka sisältaa 4 ruuvia M6x70, 4 aluslaattaa
ja yhden kuusiokoloavaimen
9 Kiinnikkeiden tuet
10 Lukituksen avaimet
11 Kiinnityslaatta
12 Kiristyspyora M8
13 Kuusiokoloruuvi M8x60
14 Kuusiolukkomutteri M8
15 Jalkatuki
16 Jalkatuen saa-to- ja kiinnitystappi
17 Jalkatukien kiinnitysremmit
18 Tukivarren kiinnitsreiat

Tärkeaa turvallisuustietoa

1) Istuin tulee kiinnittä kuljettajan taakse polkupyörän runkoon satulaputkeen tämän käytöohjeen ohjeiden mukaan.
Alä kirista ruuveja liikaa ja tarkista niiden kireys saannollisin valiajoin.
2) Varmista, etta polkupyora soveltu ylimaraisten kuormien kiinnitykseen.
Tutustu polkupyorän mukana toimitettuihin ohjeisiin tai pyyda kyseisi tietoja ja nuvoja polkupyorän valmistajalta.
3) Aseta istuin ja siihen kuuluvat osat siten, etta lapsen mukavuus ja turvallisuus sailyy parhaana.
Kun lapsi istuu istuimessa, selkanojan on oltava hiukan taaksepain kallistunut, jotta lapsi ei pase liukumaan eteenpain.
4) Tarkasta, etta pyorän kaikki osat toimivat oikealla tavalla kun istuin on asennetu.
5) Tarkasta onko maassasi voimassa lainsaàdantoja, jotka saatélevat pyoraistuimen kayttoa lasten kuljetukssessa.
6 Tarkasta aluksi ja sitten aika ajoin, etta kuljetettavan lapsen paino ja mitta eivat ylita istuimelle asetettuja maksimittoja.
7) Tarkasta, etta lapsi tai hänen vaatteensa eivat voj joutua koske-tuksiin istuimen tai polkupyoran likkuvien osien kanssa.
Välta lapsen käsien tai jalkojen joutumista kosketuksiin pyöränkanssa tai niiden tartumista jarruihin.
8) Varmista, ettei polkupyörässa ole terávia osia, jotka voivat osua lapseen (esimerkiki rispaantuneet tai vahingoittuneet vajerit jne.).
9) Tarkasta, etta turvavyot eivat ole lolestyneet ja etta ne eivat joudu kosketukseen pyoran likkuvien osien kansa, erityisesti pyorien, myos kun lsta ei kuljeteta istuimessa.
10) Kayta aina turvavoita.
Tarkista, etta lapsi on kiinnitetty turvavoill oikein istuimeen.
11) Istuimessa istuva lapsi on puettava kuljettajan nahden lampi-mammin ja suojattava kylmälta.
Suojaa lapsi sateelta
12) Hyväksytyn kypärän käyttoa suositellaan lapselle.
13) Tarkasta, etta istuin ei ole liian kuuma (esimerkiki si auringon kuumentama)ennenkuin nosat lapsen istuimeen.
14) Irrota istuin kun pyoraa kuljetetaan autolla.
Turbulenssit voivat vahingoittaa istuinta tai irrottaa sen pyorastä aiheuttan onnettomuuksa.
15) Peita satulan alla mahdollisesti olevat jouset, jotta lapsen sormet eivat jaa loukkuun ja/tai paase litistymaan.
16) Varmista ennen jokaista käytöä, etta istuin on kytkeytynyt

oikein kiinnytskappaleeseen: Vetamalla tukivarresta ylospain istuin ei saa irrota kiinnytskappaleesta.

17) Vanhetessaan istuimenu materiaiia (polypropyleenii) menettä mekaanisia ominaisuuksiaan, jos e altistuu pitkia aikoja ympa-ristón vaikutukseille (aurinko, sade, jaa, jne.).

Normaalissa käytössä oleva ja tavallisille ymparistón vaikutuk-sille altistuva istuin suositellaan vaɪtamaan kolmen vuoden kuluttua.

Avoituksia

1) HUOMIO: āla aseta ylimārāsīa matkatavaroita istuimeen.
Mahdoliset ylimāraraiset matkatavarat on asetettava istuimeen
nahden vastakaiselle puoelle.
Esim.: Jos kyseessa on taakse asennettava istuin, kayta edessa olevaa tavaratelinetta ja painvastoin.
2) HUOMIO: Alä tee muutoksia istuimeen.
3) HUOMIO: Pyoralla ajaminen saattaa olla erilaista lapsen istuessa istuimessa; erityisesti tasapaino, ohjaus ja jarrutus.
4) HUOMIO: Älä pysäköi koskaan polkupyörä siten, että lapsi jä istuimeen ilman valvontaa.
5) HUOMIO: Älä käytä istuinta, jos mika tahansa osa on rikkä tai puuttuu.

Istuimen kokoaminen ja asentaminen

Kuya 1:

Aseta tukivarsi (4) aukkoihin (18).

Kuva 2:

Aseta tukivarsi (4) yhteen kolmesta asennosta, useimmiten keskiasentoon, ja aseta kiinnityslaatta (11) paikoilleen.

Kuva 3:

Vie ruuvi (13) paikalleen ja kiinnitä laatta kiristyspyörä (12) kiertä-mälä.

Kuva 4:

Kiristä lukkomutteri (14).

Kuva 5:

Aseta kiinnytskappale (7) polkupyorän satulaputkeen. Sjoita tuet (9) metallikiinnikkeisiin (6) ja ruuva kiinnytskappaleeseen

(7) neljälla ruuvilla ja aluslaatalla (8). Alä kiristä kokonaan, jotta asentoa voidaan myohemmin sataa. Jos metallikiinnikkeiden (6) alueella on vajeri, kiinnikkeet (6) voidaan sijoittaa vajerin ja satulaputken valin (Kuva 5A).

Kuva 6:

Aseta tukivarren paat (4) kiinnityskappaleessa olevaan kahteen

aukkoon (7).

Kuva 7:

Saàdà istoimu pystyasesto piirustukssessa maaritettyjen parametri-en mukaan.

Jos istuin on liian matala tai korkea, saadà sitä pystysuunnassa loysamalla kiinnityskappaleen ruuveja (8).

Oikeea vaakasuuntaista asetusta varten viitta astuimessa olevaan painopisteen (21) merkkii.

Vaakasaato suoritetaan asettamalla tukivarsi (4) yhteen kolmesta istuimen istumapaikan alle sijoitetusta kolsta (kuva 2).

Kun istuin on asetetu oikein paikalleen, kirista ruuveja (8) asteittain ja tasaisesti kunnes kiinittyskappale ei pyori ena rungon ymparilla. Ihanteellinen kiristysmomentti on 8 Nm.

Kuva 8:

Aseta remmit (17) molempin jalkatukilin pujottamalla leveampi osa ukoiksen aupon (a) kautta sisiaseen auksoon (b).

Kuva 9:

Jalkatukien kinnitys: Kiinittä jalkatuet (15) laittamalla ne korkeimpaan saattoasentoon niin, etta remmin veampi osa kulkee istuimen jalkoaassaa olevan raon kautta (kuva 9A).

Aseta oikea jalkatuki istuimen oikealle puolele ja painvastoin.
Vie jokaisen jalkatuen saatotappi (16) istuimen ulkopuolelta sisaan kuvassa nakyvalla tavalla ja aseta huolellisesti oikea tappi oikealle puolelle ja painvastoin.

Kuva 10:

Jalkatkukien irrottaminen: Irrota jalkutuet kiertamalla ylospain saa-totappia (16), liu'uta sitten jalkatuki (15) ylimpaa ansentoon, aava remmi ja veda ulspoin saaatotappia, jolloi kannatin vapautu.

Pyöraistuimen käytto

Kuva 11-12:

Jalkatukien saataminen:

Irrota remmi saatotapin ulkosivusta (B).

Kiinnitajalkaremmituudelteen.

Kuva 12-13:

Lapsen jalkojen lukitseminen ja vapauttaminen:

Lapsen jalat kiinnitetaan asettamalla remmi saatotapin sisapuolelle (kuva 13,A) ja kiinittamalla se ukkopuolelle (kuva 13,B).Remmi irrotetaan toimimala painvastoin. Varmista aina,etta lapsen jalat ovat teukevasti jalkatuessa. Remmia voidaan saaatmaoneen asentoon.

VAARA:

Kiinnita remmit aina saatotapin molemmille puolille estaaksesi remmien sotkeutumisen pyor'an pinnoihin.

Kuva 14-15:

Lapsen turvavyon kiinnittäminen:

Sàddā turvavöiden pituus lapsen koon mukaan.

Turvayvón korneudens saatäminen: Veda ulos vyot sataaksesi koreuttta, laittamalla kummankin vyon soljen kulkemaan selkanojan taakse niiden kiinnittämiseksi (kuva 15).

Valitse turvavöiden kiinnittamiseen ylemmat tai alemmat aukot lapsen pituuden mukaan.

Turvavyon pituunden saataminen: muuta turvavoiden pituuttai liu'uttamalla solkia.

Turvavyot on kiinnitettav tiukasti, mutta ne eivat saa puristaa lasta.

Turvavöiden kiinnittäminen:

Kiinnitta turvavyo. Tarkista, etta turvavyon kiinnitskohta naksahtaa oikein paikoilleen vetamalla vyon hihnasta naksahduksen jalkeen.

Kuva 16:

Paina samanaikaisesti lukitukssessa olevaa kahta painiketta (edessä ja takana).

Lukitus aukeaa.

Kuva 17:

Istuimen irrottaminen: Paina kiinnitskappaleen (7) vapautspainiketta ja ota istuin pois.

Kiinnittäksesi istuimen takaisin paikoilleen, vie tukivarsi (4) kiin- nityskappaleessa (7) olevaan kahteen reikaa kunnes kiinnitysvipu Iaukeaa (kuva 6).

HUOMAA: Kiinnityskappaleessa (7) on varkaudenestojarestelma, joka voidaan ottaa kayttoon yhdellä toimitetuista avaimista (10)

(Kuva 18): Työnnä avain (10) kiinnityskappaleeseen (7) ja käännä sitä vastapäivän vapautuspainikkeen lukitsemiseksi ja istuimen irrottamisen体系建设iseksi. Käännä avainta (10) myotäpaivän vapautuspainikkeen toiminnan palauttamiseksi.

Hoito

1) Puhdista istuin, pehmuste ja turvavyot haalealla vedellä ja neutraalilla pesuaineella.

Alä kayta liuottimia tai hankaavia tai syovytävi aineita.

Anna pehmusteen kuivata ilmassa.

Alà silità.

2) Istuimen korjauksia ja vahingoittuneiden osien vaihtoa saa suorittaa ainoastaan valtuutettu henkilosto.

Tekniset tiedot

Tuote Polkupyöranlastenistuin OKBABYmalli Body Guard

Mitat 73x43x57 CM (LxSxK)
Paino 4 kg

Lisavarusteet

Kiinnitskappale nro 37490000 Tukivarsi ei kuulu kiinnitskappaleeseen. Rungon putken halkaisija 28mm - 40~mm

Tukivarsi:

n.37430000

standardit

pyöränrungot

n.37430200

nyoränrungot

kallistuksella

taakse

n.37430100

pyorrnrungot

kallistuksella

eteen

n.37430700

ielen

nyoränrungot

naistenpyorille

Vaatimuksenmukaisuus ja valmistaja

Tuote on yhdenmukainen europpalaisen standardin EN 14344 kanska.

Valmistaja:

OKBABY srl, Via del Lavoro 26, 24060 Telgate (BG) Italia.

[phone] - [e-mail] - www.okbaby.it
