MODE D'EMPLOI MultiMaster AFMM14 Fein

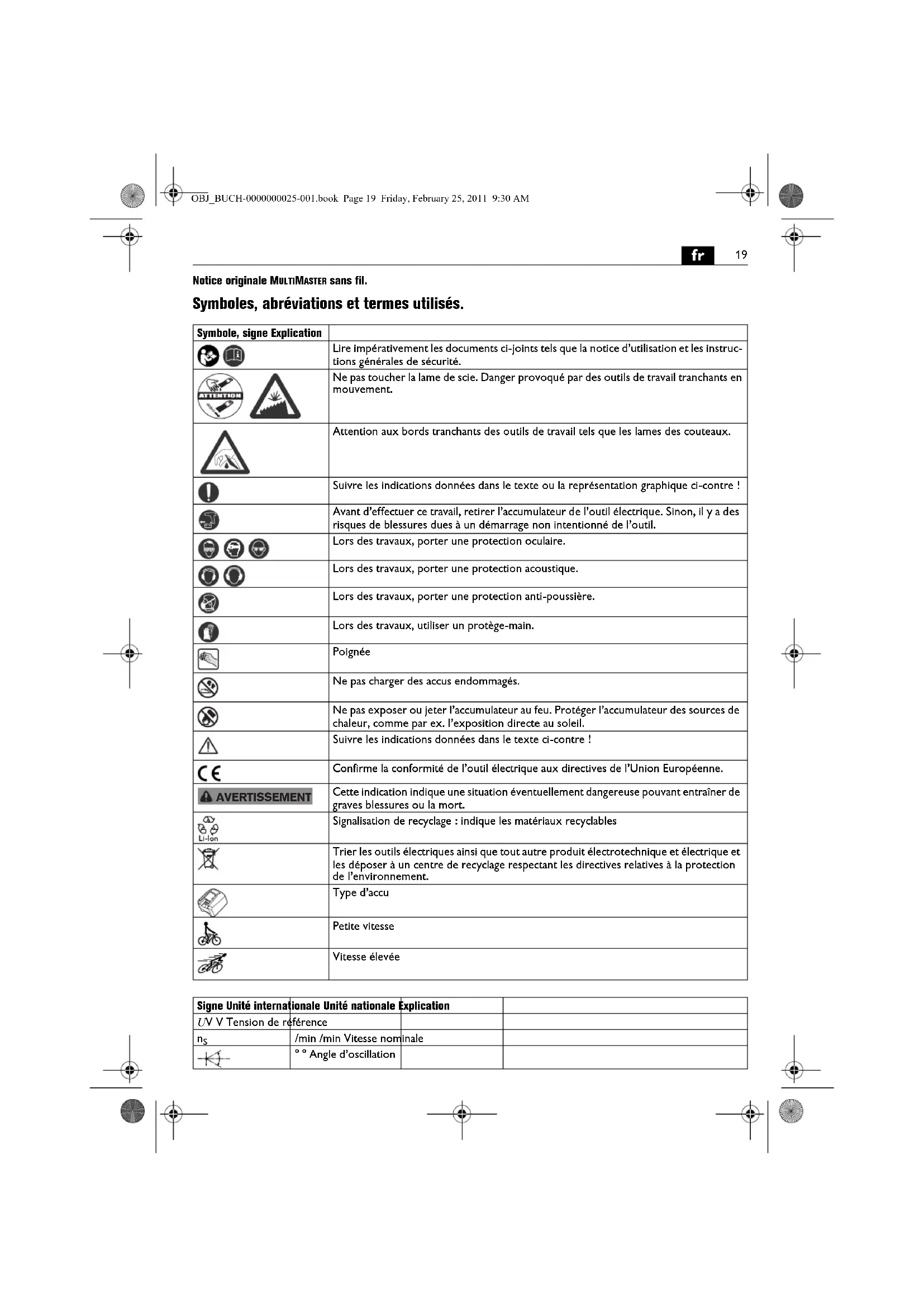

Notice originale MULTIMASTER sans fil. Symboles, abréviations et termes utilisés. Symbole, signe Explication Lire impérativement les documents ci-joints tels que la notice d’utilisation et les instruc- tions générales de sécurité. Ne pas toucher la lame de scie. Danger provoqué par des outils de travail tranchants en mouvement. Attention aux bords tranchants des outils de travail tels que les lames des couteaux. Suivre les indications données dans le texte ou la représentation graphique ci-contre ! Avant d’effectuer ce travail, retirer l’accumulateur de l’outil électrique. Sinon, il y a des risques de blessures dues à un démarrage non intentionné de l’outil. Lors des travaux, porter une protection oculaire. Lors des travaux, porter une protection acoustique. Lors des travaux, porter une protection anti-poussière. Lors des travaux, utiliser un protège-main. Poignée Ne pas charger des accus endommagés. Ne pas exposer ou jeter l’accumulateur au feu. Protéger l’accumulateur des sources de chaleur, comme par ex. l’exposition directe au soleil. Suivre les indications données dans le texte ci-contre ! Confirme la conformité de l’outil électrique aux directives de l’Union Européenne. Cette indication indique une situation éventuellement dangereuse pouvant entraîner de graves blessures ou la mort. Signalisation de recyclage : indique les matériaux recyclables Trier les outils électriques ainsi que tout autre produit électrotechnique et électrique et les déposer à un centre de recyclage respectant les directives relatives à la protection de l’environnement. Type d’accu Petite vitesse Vitesse élevée AVERTISSEMENT Signe Unité internationale Unité nationale Explication U V V Tension de référence

Pour votre sécurité. Lisez tous les avertissements de sécurité et toutes les ins- tructions. Ne pas suivre les avertissements et instructions peut donner lieu à une électrocution, un incendie et/ou une blessure sérieuse. Conservez tous les avertissements et toutes les instruc- tions pour pouvoir vous y reporter ultérieurement. N’utilisez pas cet outil électrique avant d’avoir soi- gneusement lu et compris à fond cette notice d’uti- lisation ainsi que les « Instructions générales de sécurité » (réf. documents 3 41 30 054 06 1). Conservez ces documents pour une utilisation ultérieure et joignez- les à l’outil électrique en cas de transmission ou de vente à une tierce personne. De même, respectez les dispositions concernant la pré- vention des accidents du travail en vigueur dans le pays en question. Conception de l’outil électrique : pour le ponçage à sec de petites surfaces, coins et bords, pour le sciage de plaques en tôle, en bois et en matières plastiques de faible épaisseur à l’abri des intempéries avec les outils de travail et les accessoires autorisés par FEIN. Instructions particulières de sécurité. Tenez l’appareil par les surfaces isolées des poignées lors des travaux pendant lesquels l’outil risque de tou- cher des câbles électriques cachés. Le contact de l’acces- soire coupant avec un fil sous tension peut également mettre sous tension les parties métalliques visibles de l’outil électrique et entraîner l’électrocution de l’opéra- teur. De préférence, poser et bloquer la pièce sur un support stable. Si vous ne tenez la pièce que de votre main ou contre votre corps, elle est dans une position instable, ce qui peut entraîner une perte de contrôle. Tenez l’outil électrique fermement, en faisant attention à ce que votre corps ne puisse jamais entreren contact avec l’outil de travail, en particulier lorsque vous tra- vaillez avec des outils dirigés vers la poignée tels que lames de scie ou outils de coupe. Le contact avec les arê- tes ou coins tranchants peut entraîner des blessures. Porter un équipement de protection individuelle. En fonc- tion de l’application, utiliser un écran facial, des lunettes de sécurité ou des verres de sécurité. Le cas échéant, uti- liser un masque antipoussières, des protections auditi- ves, des gants et un tablier capables d’arrêter les petits fragments abrasifs ou des pièces à usiner. La protection oculaire doit être capable d’arrêter les débris volants pro- duits par les diverses opérations. Le masque antipoussiè- res ou le masque respiratoire doit être capable de filtrer les particules produites par vos travaux. L’exposition prolongée aux bruits de forte intensité peut provoquer une perte de l’audition. Ne dirigez pas l’outil électrique vers vous-même ou vers d’autres personnes ou des animaux. Il y a un danger de blessure causé par des outils de travail tranchants ou chauds. Il est interdit de visser ou de riveter des plaques ou des repères sur l’outil électrique. Une isolation endommagée ne présente aucune protection contre une électrocution. Utilisez des autocollants. Nettoyez régulièrement les ouïes de ventilation de l’outil électrique avec des outils non-métalliques. La ventilation du moteur aspire la poussière à l’intérieur du carter. Une trop grande quantité de poussière de métal accumulée peut provoquer des incidents électriques. Utilisation et entretien de l’accumulateur (blocs d’accu) Afin d’éviter des dangers tels que brûlures, incendie, explosion, blessures de la peau et d’autres blessures lors du maniement de l’accumulateur, respectez les indica- tions suivantes : Ne pas ouvrir, ni démonter les accumulateurs. Ne pas exposer les accus à des chocs mécaniques. En cas d’endommagement et d’utilisation non conforme de l’accu, des vapeurs et liquides nuisibles peuvent s’échap- per. Les vapeurs peuvent irriter les voies respiratoires. Le liquide qui sort de l’accumulateur peut provoquer des irritations de la peau ou causer des brûlures. Au cas où le liquide contenu dans les accumulateurs aurait contaminé des objets se trouvant à proximité, contrôlez les parties touchées, nettoyez-les ou, le cas échéant, remplacez-les. N’exposez pas l’accumulateur à la chaleur ni au feu. Ne stockez pas l’accumulateur dans un endroit directement exposé au soleil. Ne retirez l’accumulateur de son emballage d’origine que lorsqu’il doit être utilisé. Avant tous travaux sur l’outil électrique, retirez l’accumu- lateur de l’outil. Risque de blessures en cas de démarrage non intentionnel de l’outil électrique. kg kg Poids suivant EPTA-Procedure 01/2003

dB dB Niveau de pression acoustique

dB dB Niveau d’intensité acoustique

Valeur d’émission vibratoire suivant EN 60745 (somme vectorielle des trois axes directionnels) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unités de base et unités dérivées du système international SI. Signe Unité internationale Unité nationale Explication AVERTISSEMENT OBJ_BUCH-0000000025-001.book Page 20 Friday, February 25, 2011 9:30 AM21

Ne retirez l’accumulateur que lorsque l’outil électrique est à l’arrêt. Maintenez les accumulateurs hors de la portée des enfants. Tenez toujours l’accumulateur propre et protégez-le de l’humidité et de l’eau. Nettoyez les raccords encrassés de l’accumulateur et de l’outil électrique a l’aide d’un chiffon sec et propre. N’utilisez que des accumulateurs intacts d’origine FEIN conçus pour votre outil électrique. Lors du travail avec et lors du chargement d’accumulateurs d’un type ne conve- nant pas à l’outil, d’accumulateurs endommagés, réparés ou modifiés, d’accumulateurs contrefaits ou d’autres fabricants, il y a danger d’incendie et/ou d’explosion. Respectez les indications de sécurité de la notice d’utili- sation du chargeur d’accumulateurs. Emanation de poussières nocives Lors du travail avec enlèvement de matière, des poussiè- res pouvant être dangereuses sont générées. Toucher ou aspirer certaines poussières, par ex. d’amiante et de matériaux contenant de l’amiante, de peintures contenant du plomb, du métal, de certains bois, de minéraux, des particules de silicate contenues dans les matériaux contenant de la roche, de solvants de peinture, de lasures, de produits antifouling pour bateaux peut cau- ser des réactions allergiques et/ou des maladies des voies respiratoires, un cancer ou des problèmes de fécondité. Le risque causé par l’inhalation de poussières dans les poumons dépend de l’exposition aux poussières. Utilisez une aspiration adaptée à la poussière générée ainsi que des équipements de protection personnels et veiller à bien aérer la zone de travail. Ne confiez le travail sur des matériaux contenant de l’amiante qu’à des spécialistes. Les poussières de bois et les poussières de métaux légers, les mélanges chauds de poussières de ponçage et de pro- duits chimiques peuvent s’enflammer dans certaines conditions ou causer une explosion. Evitez une projec- tion d’étincelles vers le bac de récupération des poussiè- res ainsi qu’une surchauffe de l’outil électrique et des matériaux travaillés, videz à temps le bac de récupération des poussières et respectez les indications de travail du fabricant du matériau ainsi que les règlements en vigueur dans votre pays spécifiques aux matériaux à traiter. Vibrations mains-bras L’amplitude d’oscillation indiquée dans ces instructions d’utilisation a été mesurée conformément à la norme EN 60745 et peut être utilisée pour une comparaison d’outils électriques. Elle est également appropriée pour une estimation préliminaire de la sollicitation vibratoire. L’amplitude d’oscillation indiquée correspond aux utilisa- tions principales de l’outil électrique. Si, toutefois, l’outil électrique était utilisé pour d’autres applications, avec d’autres outils de travail ou en cas d’ un entretien insuffi- sant, l’amplitude d’oscillation pourrait être différente. Ceci peut augmenter considérablement la sollicitation vibratoire pendant toute la durée du travail. Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou allumé, mais pas vraiment utilisé. Ceci peut réduire consi- dérablement la sollicitation vibratoire pendant toute la durée du travail. Déterminez des mesures de protection supplémentaires pour protéger l’utilisateur des effets des vibrations, tels que par exemple : entretien de l’outil électrique et des outils de travail, maintenir les mains chaudes, organisation des opérations de travail. Valeurs d’émission vibratoire Instructions d’utilisation. N’utilisez pas d’accessoires non conçus spécifiquement et recommandés par FEIN pour cet outil électrique. Le fait d’utiliser des accessoires qui ne sont pas d’origine FEIN risque de surchauffer l’outil électrique et de le détruire. Ne guidez l’outil électroportatif contre la pièce à tra- vailler que lorsque l’appareil est en marche. Il est possible de déplacer l’outil de travail par étapes de 45° et de le fixer dans la position de travail la plus favo- rable. Changement d’outil (voir page 5). Montez l’élément de fixation à fond. Ensuite, fermez le levier de serrage. Veillez à ce que le levier de serrage n’écrase pas vos doigts ou vos mains lors de son retour en arrière. La force de rappel du ressort fait pivoter le levier de serrage énergiquement vers l’arrière. Maniement de l’accumulateur. N’utilisez et ne chargez l’accumulateur que dans la plage de température de service admissible de l’accu de 0 °C – 45 °C (32 °F – 113 °F). Au début du processus de charge, la température de l’accumulateur soit se situer dans la plage de température de service de l’accu. Vibration a Classement des outils FEIN suivant la classe de vibrations Accélération réelle mesurée* VC0 < 2,5 m/s

• Ces valeurs sont basées sur un cycle de travail consistant en un service à vide et un service à pleine charge d’une même durée. Pour le classement de l’outil de travail suivant la classe de vibra- tions, voir la feuille jointe 3 41 30 335 06 0. Affichage LED Explication Action 1–4 LED vertes Etat de charge en pourcentage Fonctionnement Voyant rouge permanent L’accumula- teur est pres- que vide Charger l’accumulateur Voyant rouge clignotant L’accumula- teur n’est pas prêt à fonc- tionner Mettre l’accumulateur dans la plage de tempé- rature de service de l’accu, le charger ensuite OBJ_BUCH-0000000025-001.book Page 21 Friday, February 25, 2011 9:30 AM22

L’état de charge actuel en pourcentage de l’accumulateur n’est indiqué que lorsque le moteur de l’outil électropor- tatif est à l’arrêt. L’électronique stoppe automatiquement le moteur pour éviter toute décharge avancée de l’accumulateur. Renseignements pour le ponçage. Appuyez brièvement et fortement la feuille abrasive de l’outil électrique sur une surface plane et mettez briève- ment l’outil électrique en marche. Ceci permet d’obtenir une bonne adhérence et empêche une usure précoce. Il est possible de retirer la feuille abrasive et de la remon- ter tournée de 120°, si seule une pointe de la feuille abra- sive est usée. Travaillez avec toute la surface du plateau de ponçage, pas seulement avec la pointe. Choisissez une fréquence d’oscillations élevée. Poncez par un mouvement continu et en appliquant une légère pression. Une pression trop élevée n’augmente pas l’enlèvement de matière mais l’usure de la feuille abrasive. Renseignements pour le sciage. Choisissez une fréquence d’oscillations élevée. Il est pos- sible d’enlever les lames rondes et de les refixer tournées pour garantir une usure régulière. Renseignements pour le grattage. Choisissez une fréquence d’oscillations moyenne à éle- vée. Travaux d’entretien et service après-vente. En cas de conditions d’utilisation extrêmes, lors du travail de matériaux métalliques, des poussières conductrices pourraient se déposer à l’intérieur de l’outil électrique. Soufflez souvent de l’air comprimé sec et sans huile dans l’intérieur de l’outil élec- trique à travers les fentes de ventilation. Pour stocker l’outil électrique, retirez l’outil de travail, fermez le levier de serrage et n’enfoncez qu’ensuite l’élé- ment de serrage. Si nécessaire, vous pouvez vous-même remplacer les élé- ments suivants : Elément de serrage, outils de travail Garantie. La garantie du produit est valide conformément à la régle- mentation légale en vigueur dans le pays où le produit est mis sur le marché. Outre les obligations de garantie léga- le, les appareils FEIN sont garantis conformément à notre déclaration de garantie de fabricant. Il se peut que seule une partie des accessoires décrits ou représentés dans cette notice d’utilisation soit fournie avec l’outil électrique. Déclaration de conformité. L’entreprise FEIN déclare sous sa propre responsabilité que ce produit est en conformité avec les réglementa- tions en vigueur indiquées à la dernière page de la présen- te notice d’utilisation. Dossier technique auprès de : C. & E. FEIN GmbH, EGZ, D-73529 Schwäbisch Gmünd Protection de l’environnement, recyclage. Rapportez les emballages, les outils électriques hors d’usage et les accessoires dans un centre de recyclage res- pectant les directives concernant la protection de l’envi- ronnement. N’éliminez les accumulateurs que lorsqu’ils sont déchar- gés. Si les accumulateurs ne sont pas complètement déchar- gés, isolez par précaution le connecteur électrique a l’aide d’un ruban adhésif pour les protéger contre les courts- circuits. OBJ_BUCH-0000000025-001.book Page 22 Friday, February 25, 2011 9:30 AM23
