BEDIENUNGSANLEITUNG MultiMaster AFMM14 Fein

Originalbetriebsanseitung Akku-MULTIMaster.

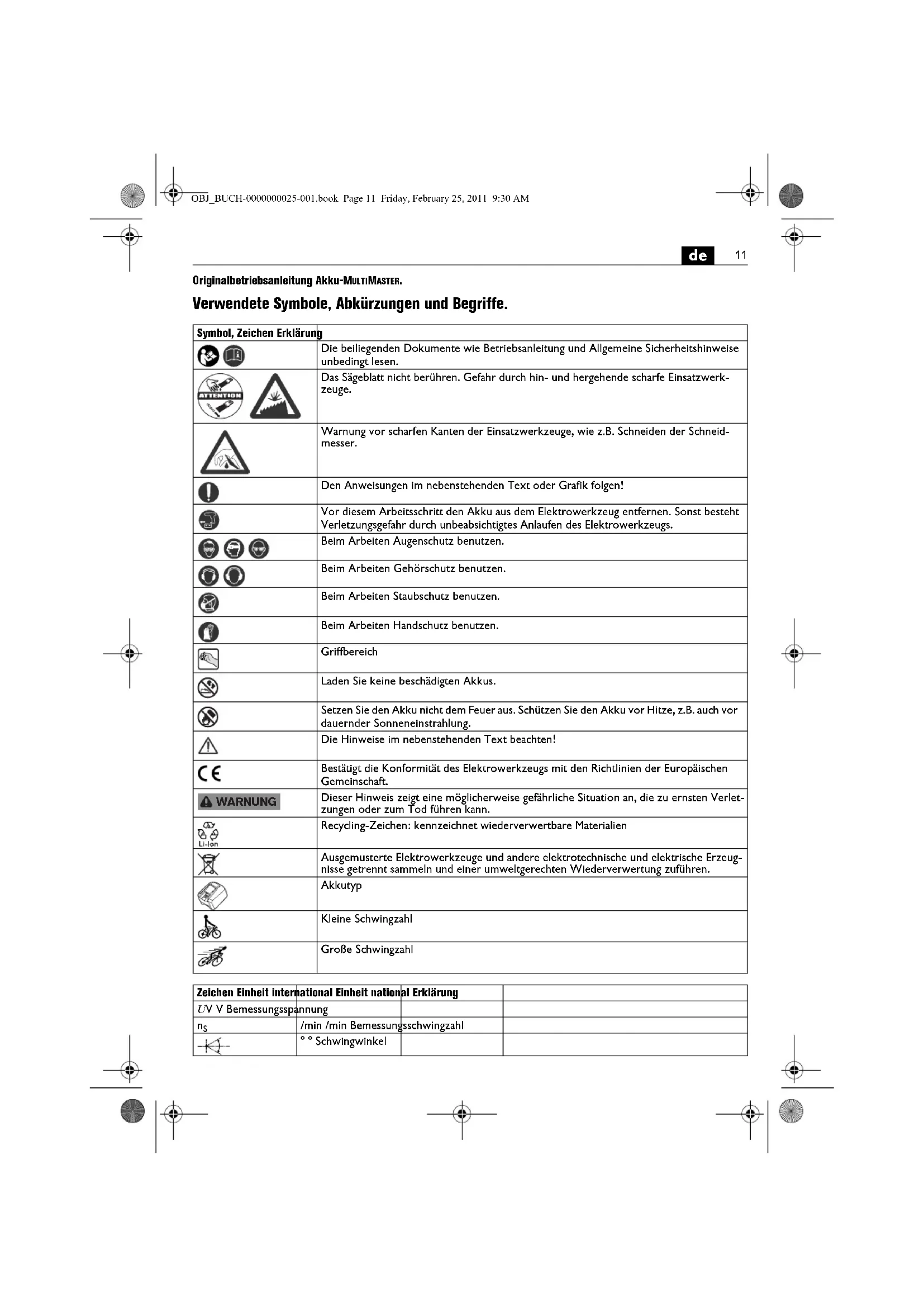

Verwendete Symbole, Abkürzungen und Begriffe.

Symbol, Zeichen Erklärung
	Die beiliegenden Dokumente wie Betriebsanleitung und Allgemeine Sicherheitschinweise unbedingt lesen.
	Das Sägeblatt nicht berühren. Gefahr durch hin- und hergehende scharfe Einsatzwerk-zeuge.
	Warnung vor scharfen Kanten der Einsatzwerkzeuge, wie z.B. Schneiden der Schneid-messer.
	Den Anweisungen im besoinenden Text oder Grafik folgen!
	Vor thisem Arbeitsschritt den Akku aus dem Elektrowerkzeug entfernen. Sonst besteht Verletzungsgefahr durch unbeabsichtigtes Anlaufen des Elektrowerkzeugs.
	Beim Arbeiten Augenschutz benutzen.
	Beim Arbeiten Gehörschutz benutzen.
	Beim Arbeiten Staubschutz benutzen.
	Beim Arbeiten Handschutz benutzen.
	Griffbereich
	Laden Sie keine beschädigten Akkus.
	Setzen Sie den Akku nicht dem Feuer aus. Schätzen Sie den Akku vor Hitze, z.B. auch vor dauernder Sonneneinstrahlung.
	Die Hinweise im besoinenden Text beachten!
	Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.
	Dieser Hinweis zeigt eine möglicherweise gefährliche Situation an, die zu ernsten Verlet-zungen oder zum Tod führen kann.
	Recycling-Zeichen: kennzeichnet wiederverwertbare Materialien
	Ausgemusterte Elektrowerkzeuge und andere elektrrotechnische und elektrische Erzeug-nisse getrenntSAMmeln und einer umweltgerechten Wiederverwertung zuführen.
	Akkutyp
	Kleine Schwingzahl
	Große Schwingzahl

Zeichen Einheit international Einheit national Erklärung
UNV Bemessungsspannung
nS	/min /min Bemessungsschwingingzahl
K	°° Schwingwinkel

Zeichen Einheit internationalen Einheit nationaler Erklärung
	kg kg Gewicht entspruchend EPTA-Procedure 01/2003
LpA	dB dB Schaldruckpegel
LwA	dB dB Schalleistungspegel
LpCpeak	dB dB Spitzenschalldruckpegel
K... Unsicherheit
am/s	2	m/s2	Schwingungsemissswert nach EN 60745 (Vektorsumme dreler Richtungen)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Basis- und abgeleitete Einheiten aus dem Internationalen Einheitsystem SI.

Zu Ihrer Sicherheit.

4WARNUNG

Lesen Sie alle Sicherheitshinweise

und Anweisungen. Versaumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen konnen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitschinweise und Anweisungen für die Zukunft auf.

Verwenden Sie这点 Elektrowerkzeug nicht, bevor Sie这点 Betriebsanleitung sowie die beilgienen „Allgemeinen Sicherheitshinweise" (Schrif

tenummer 3 41 30 054 06 1) gründlich gelesen und vollständig verstanden haben. Bewahren Sie die genannen Unterlagen zum späteren Gebrauch auf und überreichen Sie diese bei einer Weitergabe oder Veräußerung des Elektrowerkzeugs.

Beachten Sie ebenso die einschlagigen nationalen Arbeitsschutzbestimmungen.

Bestimmung des Elektrowerkzeugs:

zum Schleifenkleiner Flächen, Ecken und Kanten, zum Sagen von dünnen Blechen, Holz- und Kunststoffeilen, zum Schaben, Polieren, Raspeln, Schneiden und Trennen mit den von FEIN zugelassenen Einsatzwerkzeugen und Zubehor ohne Wasserzufuhr in wettergeschützer Umgebung.

Spezielle Sicherheitshinweise.

Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführten, bei denen das Einsatzwerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Gerätele unter Spannung setzen und zu einem elektrischen Schlag führen.

Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Unterland zu sichern und abzustützen. Wenn Sie das Werkstück nur von Hand oder gegen ihren Körper halten, befindet es sich in einer instabilen Lage, die zum Verlust der Kontrolle führen kann.

Greifen Sie das Elektrowerkzeug so sicher, dass Ihr Körper, insbesondere beim Arbeiten mit in den Griffbereich gerichteten Einsatzwerkeugen wie Sägeblätter oder Schneidwerkzeuge, niemals in Berührung mit dem Einsatzwerkezug kommt. Berührung von scharfen Schneiden oder Kanten kann zur Verletzung führen.

Tragen Sie personliche Schutzausrüstung. Verwenden Sie je nach Anwendung Vollgesichtschnitt, Augenschutz oder Schutzbrille. Soweit angemessen, tragien Sie Staubmaske, Gehorschutz, Schutzhandschuhe oder Spezialschürze, die klinke Schleif- und Materialpartikel von Ihnen fernhalt. Die Augen sollen vor herumfliegenden Fremdkörpersn geschützt werden, die bei verschiedene Anwendungen entstehen. Staub- oder Atemschutzmaske müssen den bei der Anwendung entstehenden Staub filtern. Wenn Sie lange lauterm Lärn ausgesetzt sind, konnen Sie einen Hörverlust erleiden.

Richten Sie das Elektrowerkzeug nicht gegen sich selbst, andere Personen oder Tiere. Es besteht Verletzungsgefahr durch scharfe oder frei entsatzwerkzeuge.

EsistverbotenSchilderdundZeichenaufdasElektrowerk- zeugzschrauben oder zu nieten.Eine beschädigte Iso- lierung bietet keinen Schutz gegen elektrischen Schlag. VerwendendenSieKlebeschilderr.

Reinigen Sie regelmäßige die Lüftungsöffnungen des Elektronerkzeugns mit nichtmetallischen Werkzeugen. Das Motorgebäsezieht Staub in das Gehäuse. Dies kann bei übermaßiger Ansammlung von Metallstaub elektrische Gefährdienzen verursachen.

Verwendung und Behandlung des Akkus (Akkublocks)

Um Gefährdungen wie Verbrennungen, Brand, Explosion, Hautverletzungen und andere Verletzungen beim Umgang mit den Akkus zu vermeiden, beachten Sie folgende Hinweise:

Akkus dürfen nicht zerlegt, geöffnet oder zerkleinert werden. Setzen Sie die Akkus keinen mechanischen Stößen aus. Bei Beschädigung und unsachgemäßem Gebrauch des Akkus konnen schädliche Dämpfe und Flüssigkeiten austreten. Die Dämpfe konnen die Atemwege reizen. Austretende Akkuflüssigkeit kann zu Hautreizungen-oder Verbrennungen führen.

Falls aus dem beschädigten Akku ausgetretene Flüssigkeit angrenzende Gegenstande bennet hat, überprüfen Sie die betroffenen Teile, reinigen Sie diese oder tauschen Sie die gegebenenfalls aus.

Setzen Sie den Akku nicht der Hitze oder dem Feuer aus.
Lagern Sie den Akku nicht im direkten Sonnenlicht.

Entnehmen Sie den Akku erst dann aus seiner Originalverpackung, wenn er verwendet werden soll.

Nehmen Sie den Akku vor Arbeiten am Elektrowerkzeug aus dem Elektrowerkzeug. Lauf das Elektrowerkzeug unbeabsichtigt an, besteht Verletzungsgefahr.

Nehmen Sie den Akku nur bei ausgeschalteten Elektrowerkzeug ab.

Halten Sie Akkus von Kindern fern.

Halten Sie den Akku sauber und geschütz vor Feuchtigkeit und Wasser. Reinigen Sie die verschmutzten Anschüsse des Akkus und des Elektrowerkzeugs mit einem trockenen, sauben Tuch.

Verwenden Sie nur intakte original FEIN-Akkus, die für Ihr Elektrowerkeug bestimmt sind. Beim Arbeitsmen mit und Laden von falschen, beschädigten, reparierten oder aufgarbeiteten Akkus, Nachahmungen und Fremdfabrikaten besteht Brandgefahr und/oder Explosionsgefahr.

Befolgen Sie die Sicherheitshinweise in der Betriebsanleitung des Akku-Ladegerats.

Umgang mit gefährdenden Stauben

Bei Werkstoff abtragenden Arbeitsvorgängen mit thisem Werkzeug entseten Staube, die gefährlich sein konnen. Berühren oder Einatmen von einigen Stauben z. B. von Asbest und asbesthaltigen Materialien, bleihaltigem Anstrich, Metall, einigen Holzarten, Mineralien, Silikatp-artikeln von gesteinshaltigen Werkstoffen, Farblösemiteln, Holzschutzmitteln, Antifouling für Wasserfahrzeuge kann bei Personen allergische Reaktionen und/oder Atemwegserkrankungen, Krebs, Fortpflanzungsschäden auslösen. Das Risiko durch das Einatmen von Stauben hangt von der Exposition ab. Verwendten Sie eine auf den entstehenden Staub abgestimmte Absaugung sowie personliche Schutzauslösungen und sorgen Sie für eine gute Belüfung des Arbeitsplatzes. Überlassen Sie das Barbeiten von asbesthaltigen Material nur den Fachleuten. Holzstaub und Leichtmetallstaub, heiße Mischungen aus Schleifstaub und chemischen Stoffen konnen sich unter ungünstigen Bedingungen selbst entzünden oder eine Explosion verursachen. Vermeiden sie Funkenflug in Richtung Staubbehälter sowie Überhitzung des Elektrowerkzeugs und des Schleifguts, leeren Sie rechtzeitig den Staubbehälter, beachten Sie die Bearbeitungshin-weise des Werkstoffherstellers sowie die in Ihrem Land gultigen Vorschriften für die zu bearbeitenden Materialien.

Hand-Arm-Vibrationen

Der In diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN 60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elektrowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Einsätzung der Schwingungsbelastung.

Der angegebene Schwingungspegel repreSENTiert die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug für andere Anwendungen, mit abweichenden Einsatzwarkzeugen oder ungenügender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen.

Für eine genaue Abschätzung der Schwingungsbelastung sollenen auch die Zeiten berücksichtigt werden, in denen Gerat abgeschelt ist oder darüber lauf, aber nicht tatsächlich im Einsatz Ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des Bedleners vor der Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen, Warmhalten den Höhe, Organisation der Arbeitsablaufe.

Emissionswerte für Vibration

Vibration a
Einstufung der FEIN-Einsatzwerk-zeuge nach Vibrationsklasse	Bewertete Beschleunigung*
VC0 < 2,5 m/s	2
VC1 < 5 m/s	2
VC2 < 7 m/s	2
VC3 < 10 m/s	2
VC4 < 15 m/s	2
VC5 > 15 m/s	2
Kd3 m/s	2
* Diese Werte basieren auf einem Arbeitszyklus bestehend aus Leerlauf- und Vollastbetrieb mit gleicher Dauer.Die dem Einsatzwerkzeug zugeordnete Vibrationsklasse entneh-men Sie dem belliegendem Blatt 3 41 30 335 06 0.

Bedienungshinweise.

Verwenden Sie kein Zubehör, das von FEIN nicht speziell für diese Elektrowerkzeug vorgesehen und empfohlen wurde. Verwendung des nicht original FEIN-Zubehörs führt zur Überhitzung des Elektrowerkzeugs und dessen Zerstörung.

Führer Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück.

Das Einsatzwerkzeug ist in 45^ -Sritten versetbar und kann in der gunstigsten Arbeitsposition befestigt werden.

Werkzeugwechsel (siehe Seite 5).

Druicken Sie das Befestigungselement bis zum Anschlag fest ein. Danach schreiben Sie den Spannhebel.

Bewahren Sie ihre Hand und Finger vor Quetschungen beim Zurückschwenken des Spannhebels. Der Spannhebel schwenkt durch Federkraft energisch zugruck.

Umgang mit dem Akku.

Betreiben und laden Sie den Akku nur im Akku-Betriebstemperaturbereich von 0^ - 45^ (32^ - 113^) . Die Akku-Temperatur muss am Anfang des Ladevorgangs im Akku-Betriebstemperaturbereich sein.

LED-Anzeige	Bedeutung Aktion
1-4 grüne LED	prozentualer Ladezustand	Betrieb
rotes Dauerlicht	Akku ist fast leer	Akku aufladen
rotes Blinklicht	Akku ist nicht betriebsbereit	Akku in Akku-Betriebs-temperaturbereich brin-gen, danach aufladen

Der echte prozentuale Ladezustand des Akkus wird nur bei gestopptem Motor des Elektrowerkzeugs angezeigt. Bei einer bevorshestenden Akku-Tiefentladung stoppt die Elektronik automatisch den Motor.

Hinweise zum Schleifen.

Drücken Sie das Elektrowerkzeug mit dem Schleifblatt kurz und kräftig auf eine ebene Flüche und schalten Sie das Elektrowerkzeug kurz ein. Dies sorgt für eine gute Haftung und beegt vorzeitigem Verschlieb vor.

Das Schleifblatt fasst sich wieder abziehen und um 120^ verdreht aufsetzen, wenn nur eine Spitze des Schleifblatts abgenutzt ist.

Arbeiten Sie mit der ganzen Fläche der Schleifplatte, nicht nur mit der Spitze. Wahlen Sie eine hohe Schwingfrequenz. Schleifen Sie mit stetiger Bewegung und leichtem Druck. Zu festes Andrücken erhöht nicht den Abtrag, das Schleifblatt verschleißt nur schneller.

Hinweise zum Sagen.

Wahlen Sie eine hohe Schwingfrequenz. Runde Sägebälter können gelösst und versetzt eingespannt werden, um sie gleichmäßig abzunutzen.

Hinweise zum Schaben.

Wahlen Sie eine mittlere bis hohe Schwingfrequenz.

Instandhaltung und Kundendienst.

Bei extremen Einsatzbedingungen kann sich bei der Bearbeitung von Metalten leitfähiger Staub im Innern des Elektronwerkegeurs abset

zen. Blasen Sie halten den Innenaum des Elektrowerkzeugs durch die Luftungsschlitze mit trockener und ölfreier Drucklauf aus.

Zum Aufbewahren des Elektrowerkzeugs entfernen Sie das Einsatzwerkzeug, schreiben den Spannhebel und drucken sie erst anschließend das Befestigungselement ein. Folgende Teile können Sie bei Bedarf selbst austauschen: Befestigungselement, Einsatzwerkzeuge

Gewährleistung und Garantie.

Die Gewährleistung auf das Erzeugnis gilt gemäß den gesetzlichen Regelungen im Lande des Inverkehrbrin-gens. Darüber hinaus leistet FEIN Garantie entsprechend der FEIN-Hersteller-Garantiererklärung.

Im Lieferumfang Ihres Elektrowerkzeugs kann auch nur ein Teil des in dieser Betriebsanleitung beschrieben den oder abgebildeten Zubehörns enthalten sein.

Konformitätserklarung.

Die Firma FEIN erklärt in alleiniger Verantwortung, dass dleses Produkt den auf der letzten Seite dieser Betrebsanleitung angegebenen einschlagigen Bestimmungen entspricht.

Technische Unterlagen bei: C. & E. FEIN GmbH, EGZ, D-73529 Schwabisch Gmünd

Umweltschutz, Entsorgung.

Verpackungen, ausgemusterte Elektrowerkzeuge und Zubehör einer umweltgerechten Wiederverwertung zuführen.

Akkus nur im entladenen Zustand einer geordneten Entsorgung zuführen.

Bei nicht vollständig entladen Alkkus zur Vorsorge gegen Kurzschlusse den Steckverbinder mit Klebestreifen Isolieren.

Technische documentation blj: C. & E. FEIN GmbH, EGZ, D-73529 Schwabisch Gmund

D-73529 Schwabisch Gmünd
