MultiMaster AFMM14 - Multiferramentas Fein - Manual de utilização gratuito

MANUAL DE UTILIZADOR MultiMaster AFMM14 Fein

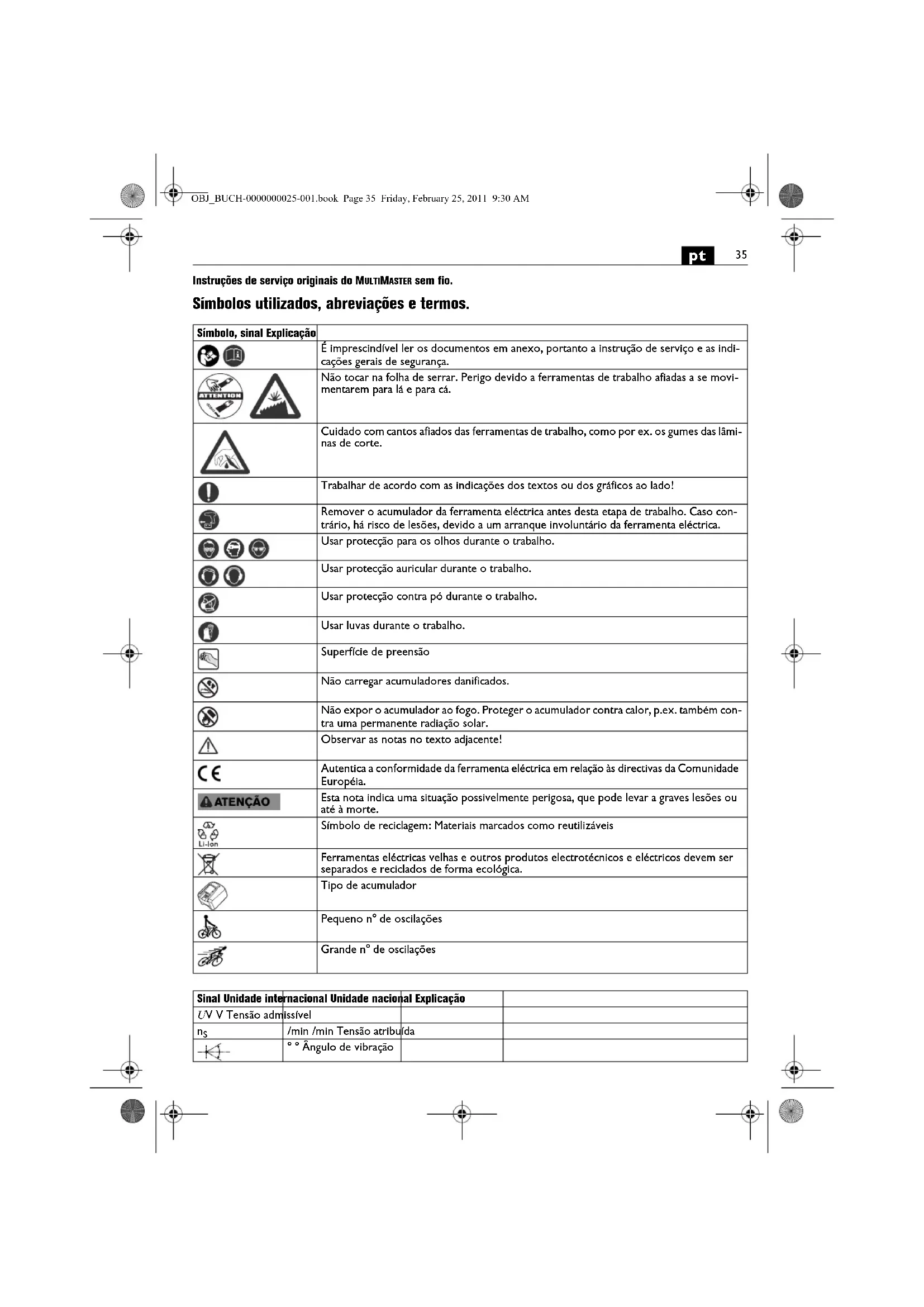

Instruções de serviço originais do MULTIMASTER sem fio. Símbolos utilizados, abreviações e termos. Símbolo, sinal Explicação É imprescindível ler os documentos em anexo, portanto a instrução de serviço e as indi- cações gerais de segurança. Não tocar na folha de serrar. Perigo devido a ferramentas de trabalho afiadas a se movi- mentarem para lá e para cá. Cuidado com cantos afiados das ferramentas de trabalho, como por ex. os gumes das lâmi- nas de corte. Trabalhar de acordo com as indicações dos textos ou dos gráficos ao lado! Remover o acumulador da ferramenta eléctrica antes desta etapa de trabalho. Caso con- trário, há risco de lesões, devido a um arranque involuntário da ferramenta eléctrica. Usar protecção para os olhos durante o trabalho. Usar protecção auricular durante o trabalho. Usar protecção contra pó durante o trabalho. Usar luvas durante o trabalho. Superfície de preensão Não carregar acumuladores danificados. Não expor o acumulador ao fogo. Proteger o acumulador contra calor, p.ex. também con- tra uma permanente radiação solar. Observar as notas no texto adjacente! Autentica a conformidade da ferramenta eléctrica em relação às directivas da Comunidade Européia. Esta nota indica uma situação possivelmente perigosa, que pode levar a graves lesões ou até à morte. Símbolo de reciclagem: Materiais marcados como reutilizáveis Ferramentas eléctricas velhas e outros produtos electrotécnicos e eléctricos devem ser separados e reciclados de forma ecológica. Tipo de acumulador Pequeno n° de oscilações Grande n° de oscilações Sinal Unidade internacional Unidade nacional Explicação U V V Tensão admissível

/min /min Tensão atribuída ° ° Ângulo de vibração OBJ_BUCH-0000000025-001.book Page 35 Friday, February 25, 2011 9:30 AM36

Para a sua segurança. Devem ser lidas todas as indicações de advertência e todas as instruções. O desrespeito às advertências e instruções apresentadas abaixo pode causar choque eléctrico, incêndio e/ou gra- ves lesões. Guarde bem todas as advertências e instruções para futura referência. Não utilizar esta ferramenta eléctrica antes de ter lido atentamente e compreendido a Instrução de serviço e as “Indicações gerais de segurança” (número de documento 3 41 30 054 06 1) fornecidas com o aparelho. A documentação mencionada deve ser guardada para futura referência e deve ser entregue com a ferramenta eléctrica caso esta for passada a diante ou vendida. Observar também as respectivas directivas de protecção de trabalho. Finalidade da ferramenta: para lixar pequenas superfícies, cantos e arestas, para ser- rar chapas finas, peças de madeira e de plástico, para ras- par, polir, grosar, cortar e separar com ferramentas de trabalho e acessórios autorizados FEIN, sem adução de água e em áreas protegidas contra intempéries. Indicações especiais de segurança. Ao executar trabalhos durante os quais possam ser atin- gidos cabos eléctricos, deverá sempre segurar o aparelho pelas superfícies isoladas do punho. O contacto com um cabo sob tensão também pode colocar sob tensão as peças metálicas do aparelho e levar a um choque eléctrico. Utilizar pinças para ou um outro método prático para fixar a peça a ser trabalhada a uma base firme. Se a peça a ser trabalhada só for segurada com as mãos ou apoiada contra o corpo, ela se encontrará numa posição instável de modo que poderá ocorrer uma perda de controlo. Segurar a ferramenta eléctrica de forma segura, de modo que o seu corpo, especialmente ao trabalhar com as fer- ramentas de trabalho alinhadas na área do punho, como lâminas de serra ou ferramentas de corte, não possa jamais entrar em contacto com a ferramenta de trabalho. O contacto de gumes ou de cantos afiados pode levar a lesões. Utilizar um equipamento de protecção pessoal. De acordo com a aplicação, deverá utilizar uma protecção para todo o rosto, protecção para os olhos ou um óculos protector. Se for necessário, deverá utilizar uma máscara contra pó, protecção auricular, luvas de protecção ou um avental especial, para proteger-se de pequenas partículas de amo- ladura e de material. Os olhos devem ser protegidos con- tra partículas a voar, produzidas durante as diversas aplicações. A máscara contra pó ou a máscara de respiração deve ser capaz de filtrar o pó produzido durante a respec- tiva aplicação. Se for sujeito durante longo tempo a fortes ruídos, poderá sofrer a perda da capacidade auditiva. Não apontar a ferramenta eléctrica na sua direcção, nem na direcção de outras pessoas ou animais. Há perigo de lesões devido a ferramentas de trabalho afiadas ou quentes. É proibido aparafusar ou rebitar placas e símbolos na fer- ramenta eléctrica. Um isolamento danificado não ofe- rece qualquer protecção contra choques eléctricos. Utilizar placas adesivas. Limpar em intervalos regulares as aberturas de ventila- ção da ferramenta eléctrica com ferramentas não-metá- licas. O ventilador do motor puxa pó para dentro da caixa da máquina. Um acúmulo excessivo de pó de metal pode causar perigos eléctricos. Utilização e tratamento do acumulador (bloco de acumulador) Para evitar perigos como queimaduras, incêndio, explo- são, lesões na pele e outras lesões durante o manuseio do acumulador, devem ser observados as seguintes indi- cações: Os acumuladores não devem ser desmontados, abertos nem decompostos. Os acumuladores não devem ser expostos a golpes mecânicos. Em caso de danos e de uti- lização incorrecta do acumulador, podem escapar vapo- res e líquidos nocivos. É possível que os vapores irritem as vias respiratórias. Líquido do acumulador a escapar pode levar a irritações da pele ou queimaduras. Se o líquido que escapa do acumulador danificado entrar em contacto com objectos que se encontrem por perto, deverá controlar os devidos objectos e, se necessário, limpá-los ou substituí-los. Não expor o acumulador a calor nem a fogo. Não armaze- nar o acumulador sob directa incidência de raios solares. Só retirar o acumulador da embalagem original quando ele for utilizado. Antes de trabalhos na ferramenta eléctrica, deverá reti- rar o acumulador da ferramenta eléctrica. Há risco de lesões, se a ferramenta eléctrica arrancar involuntaria- mente. kg kg Peso conforme EPTA-Procedure 01/2003

dB dB Nível de pressão acústica

dB dB Nível da potência acústica

pCpeak dB dB Máximo nível de pressão acústica K... Aceleração a m/s

Valor de emissão de oscilações conforme EN 60745 (soma dos vectores das três direcções) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Unidades básicas e deduzidas do sistema de unida- des internacional SI. Sinal Unidade internacional Unidade nacional Explicação OBJ_BUCH-0000000025-001.book Page 36 Friday, February 25, 2011 9:30 AM37

Só retirar o acumulador com a ferramenta eléctrica des- ligada. Mantenha os acumuladores fora do alcance de crianças. Manter o acumulador limpo e protegido contra humidade e água. Limpar as conexões sujas do acumulador e da ferramenta eléctrica com um pano seco e limpo. Só utilizar acumuladores FEIN originais intactos, destina- dos para a sua ferramenta eléctrica. Ao trabalhar ou ao carregar com acumuladores falsos, danificados, reparados ou restaurados, imitações e produtos de outras marcas há perigo de incêndio e/ou de explosão. Seguir as indicações de segurança que se encontram na instrução de serviço do carregador do acumulador. Manuseio de pós nocivos Durante processos de desbaste de material são produzi- dos pós que podem ser nocivos à saúde. O contacto ou a inalação de alguns pós, como p. ex. de asbesto ou materiais que contêm asbesto, de pinturas que contêm chumbo, de metal, de alguns tipos de madeira, de minerais, de partículas de silicato de substâncias minerais, de solventes de tintas, de preservantes de madeira e de antifouling para veículos aquáticos, podem provocar reac- ções alérgicas em pessoas e/ou doenças das vias respira- tórias, cancro e danos de reprodução. O risco devido à inalação de pós depende da exposição. Utilize uma aspi- ração apropriada para os pó produzido, assim como um equipamento de protecção pessoal e assegure uma boa ventilação do local de trabalho. O processamento de materiais que contêm asbesto só deve ser realizado por pessoal especializado. Em condições desfavoráveis é possível que pó de madeira e pó de metal leve, misturas quentes de pó de lixa e subs- tâncias químicas possam se inflamar ou causar uma explo- são. Evite voo de faíscas na direcção do contentor de pó, assim como o sobreaquecimento da ferramenta eléctrica e do material a ser lixado, esvaziar o contentor de pó a tempo e observe as indicações de trabalho do fabricante do material, assim como as directivas para os materiais a serem trabalhados, vigentes no seu país. Vibração da mão e do braço O nível de oscilações indicado nestas instruções de servi- ço foi medido de acordo com um processo de medição normalizado pela norma EN 60745 e pode ser utilizado para a comparação de aparelhos. Ele também é apro- priado para uma avaliação preliminar da carga de vibra- ções. O nível de vibrações indicado representa as aplicações principais da ferramenta eléctrica. Se a ferramenta eléctri- ca for utilizada para outras aplicações, com outras ferra- mentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações seja diferente. Isto pode aumentar nitidamente o impacto de vibrações durante o completo período de trabalho. Para uma avaliação exacta do impacto de vibrações, tam- bém deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona sem estar realmente a ser empregado. Isto pode reduzir nitidamente o impacto de vibrações durante o completo período de tra- balho. Como medidas de segurança adicionais para a protecção do operador contra o efeito das vibrações, deveria deter- minar por exemplo: Manutenção de ferramentas eléctri- cas e de ferramentas de trabalho, manter as mãos quentes e organização dos processos de trabalho. Valores de emissão para vibração Instruções de serviço. Não utilizar acessórios, que não foram especialmente previstos e recomendados pela FEIN para esta ferramenta eléctrica. Se não forem utilizados os acessórios originais da FEIN, a ferramenta eléctrica será sobreaquecida e des- truída. Só conduzir a ferramenta eléctrica no sentido da peça a ser trabalhada quando estiver ligada. A ferramenta de trabalho pode ser deslocada em passos de 45° e pode ser fixa numa posição de trabalho mais propícia. Substituição de ferramenta (veja página 5). Premir o elemento de fixação firmemente para den- tro, até o fim. Em seguida feche a alavanca de aperto. Proteger a sua mão e dedos contra esmagamentos ao dobrar a alavanca de aperto para trás. Devido à força da mola, a alavanca de aperto fecha energica- mente. Manuseio com o acumulador. O acumulador só deve ser utilizado e carregado numa faixa de temperatura operacional de 0 °C – 45 °C (32 °F – 113 °F). Antes do processo de carga é necessário que a temperatura do acumulador esteja na faixa de tempera- tura operacional do acumulador. Vibração a Classificação das ferramentas FEIN de acordo com a classe de vibrações Aceleração avaliada* VC0 < 2,5 m/s

• Estes valores têm como base um ciclo de trabalho com perío- dos idênticos de funcionamento em vazio e em plena carga. A respectiva classe de vibração atribuída à ferramenta eléctrica é indicada na folha 3 41 30 335 06 0 em anexo. Indicação LED Significado Ação 1–4 LEDs verdes Estado de carga por- centual Funcionamento Luz contínua vermelha O acumula- dor está quase vazio Carregar o acumulador Luz vermelha intermitente O acumula- dor não está pronto para funcionar O acumulador deve estar na sua faixa de tem- peratura operacional antes de ser carregado OBJ_BUCH-0000000025-001.book Page 37 Friday, February 25, 2011 9:30 AM38

O verdadeiro porcentual do estado de carga do acumula- dor só é indicado quando o motor da ferramenta electrica está parado. Se houver uma descarga total do acumulador, a electró- nica pára automaticamente o motor. Indicações para lixar. Premir a ferramenta eléctrica com a folha de lixa, breve- mente e com força, sobre uma superfície plana e ligar a ferramenta eléctrica por instantes. Este procedimento assegura uma boa aderência e evita um desgaste anteci- pado. Se apenas uma ponta da folha de lixa estiver gasta, poderá removê-la, girá-la 120° e recolocá-la. Trabalhe com toda a superfície da placa abrasiva, não ape- nas com a ponta. Seleccionar uma alta frequência de vibrações. Lixar com movimentos uniformes e com leve pressão. Pressão excessiva não aumenta o desbaste, ape- nas acelera o desgaste da folha de lixa. Indicações para serrar. Seleccionar uma alta frequência de vibrações. Folhas de serra redondas podem ser soltas e fixas numa outra posi- ção para se desgastarem uniformemente. Indicações para raspar. Seleccionar uma frequência de vibrações média a alta. Manutenção e serviço pós-venda. No caso de aplicações extremas, é possível que durante o processamento de metais se depo- site pó condutivo no interior da ferramenta eléctrica. Soprar frequentemente o interior da ferra- menta eléctrica, pelas aberturas de ventilação, com ar comprimido seco e livre de óleo. Remover a ferramenta de trabalho para guardar a ferra- menta eléctrica, fechar a alavanca tensora e só agora pre- mir o elemento de fixação. As seguintes peças podem ser substituídas pelo utente: Elemento de fixação, ferramentas de trabalho Garantia de evicção e garantia. A garantia de evicção para este produto é válida con- forme as regras legais no país onde é colocado em funcio- namento. Além disso, a FEIN oferece uma garantia conforme a declaração de garantia do fabricante FEIN. É possível que o volume de fornecimento da sua ferra- menta eléctrica só contenha uma parte dos acessórios descritos ou ilustrados nesta instrução de serviço. Declaração de conformidade. A firma FEIN declara, em responsabilidade exclusiva, que este produto corresponde às respectivas especificações indicadas na última página desta instrução de serviço. Documentação técnica em: C. & E. FEIN GmbH, EGZ, D-73529 Schwäbisch Gmünd Protecção do meio ambiente, eliminação. Embalagens, ferramentas eléctricas a serem deitadas fora e acessórios velhos devem ser encaminhados a uma reci- clagem ecológica. Os acumuladores só devem ser eliminados correcta- mente se estiverem completamente descarregados. No caso de acumuladores que não estiverem completa- mente descarregados, os contactos deverão ser isolados preventivamente com fitas adesivas de modo que não ocorram curto-circuitos. OBJ_BUCH-0000000025-001.book Page 38 Friday, February 25, 2011 9:30 AM39
